ALLSOME AT34 USB3.0 IPS HD цветной экран USB тестер напряжения тока Емкость энергии

ALLSOME AT34 USB3.0 IPS HD цветной экран USB тестер напряжения тока Емкость энергии

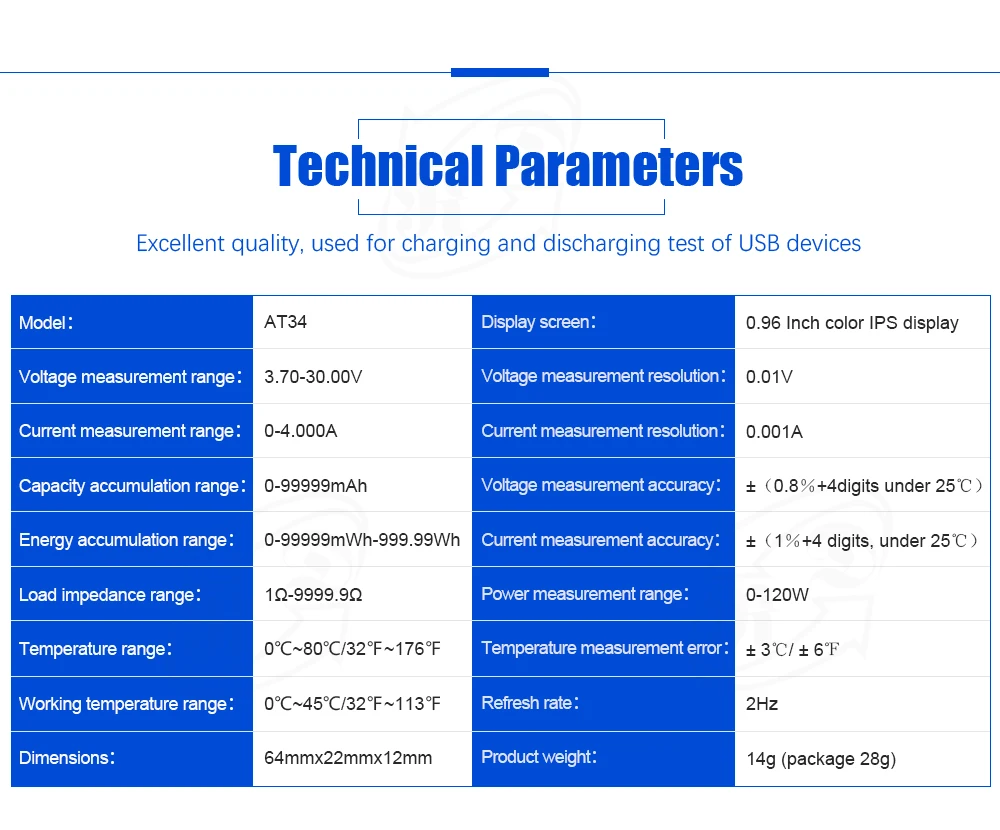

Технические параметры:

Модель изделия: AT34Экран дисплея: 1,44 дюймовый цветной ЖК-дисплей

Диапазон измерения напряжения:3,70-30,00 ВРазрешение измерения напряжения: 0,01 В

Диапазон измерения тока: 0-4.000A разрешение измерения тока: 0.001A

Накопление емкости: 0-99999 мАч точность измерения напряжения:± (0.8% + 4 цифры до 25 ℃)

Диапазон скакумуляции энергии:0-99999mWh 999,99 ВтТочность измерения тока:± (1% + 4 знака, до 25 ℃)

Диапазон сопротивления нагрузки:1Ω-9999.9Ω                                      Диапазон измерения мощности: 0-120 Вт

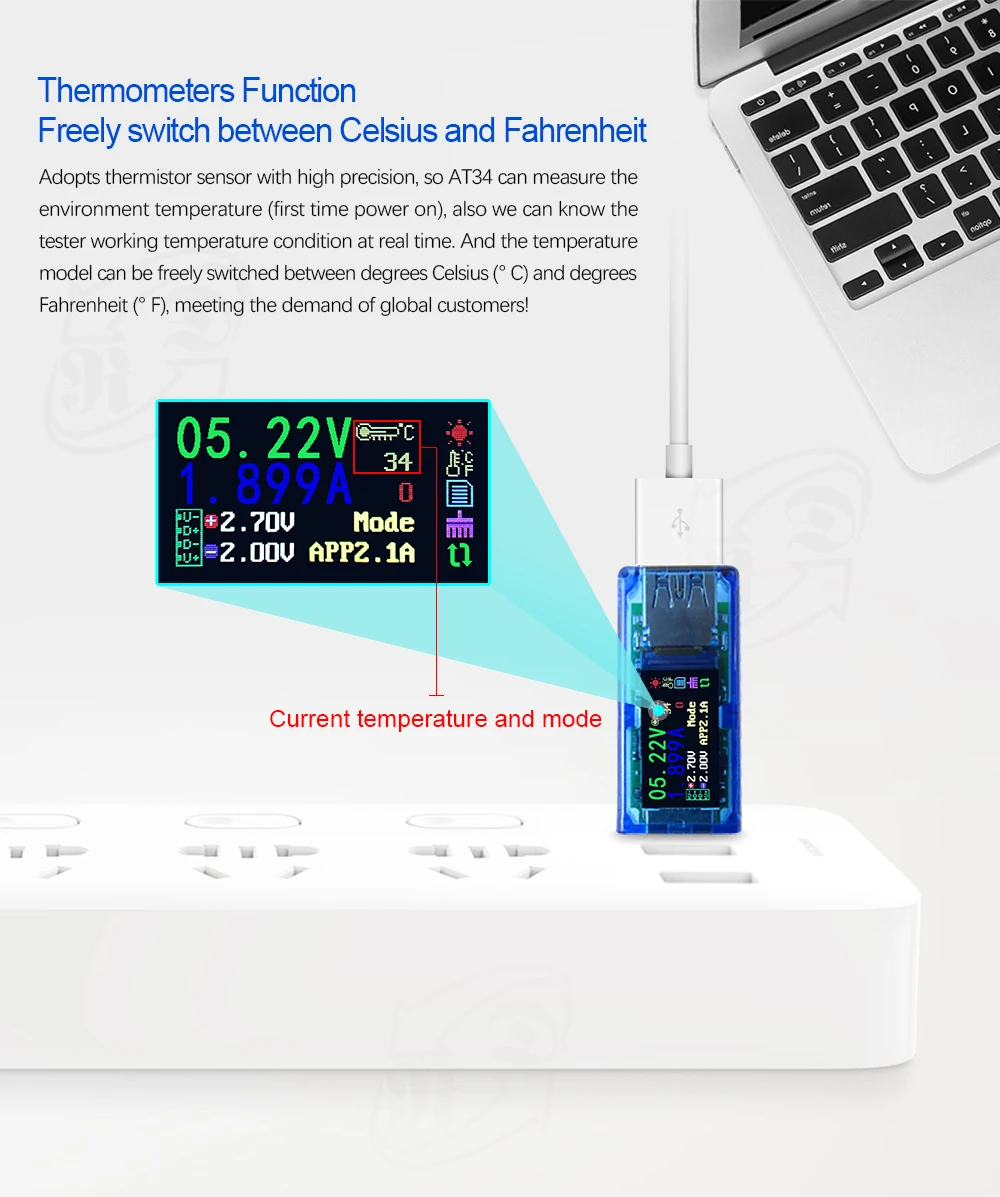

Диапазон температур:-0 ℃ ~ 80 ℃/32 ℉ ~ 176 ℃Погрешность измерения температуры: ± 3 ℃/± 6 ℉

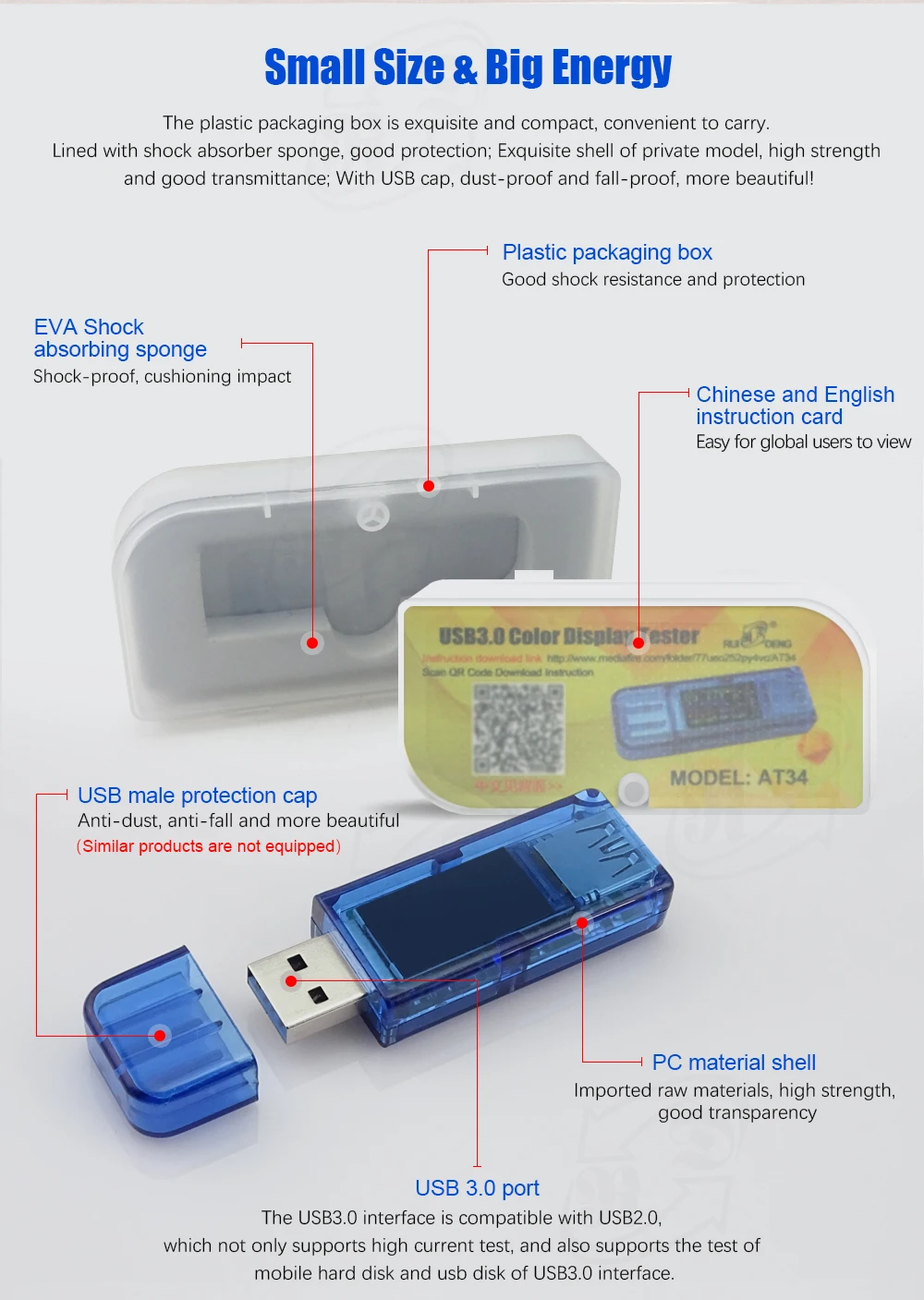

Диапазон рабочих температур: 0 ~ 45 ℃ Размер продукта: 64 мм x 22 мм x 12 мм

Частота обновления: 2 Гц Вес изделия: 14 г (с упаковкой 28 г)

Режим быстрой зарядки: QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG

Примечание:

1. Руководство пользователя: http://www.mediafire.com/folder/77ueo252py4vc/AT34

2.Описание видео://www.youtube.com/watch?v=nkL_pofkd10

Введение функции:

Измерительный основной интерфейс распознавания быстрой зарядки

Кнопка инструкции:

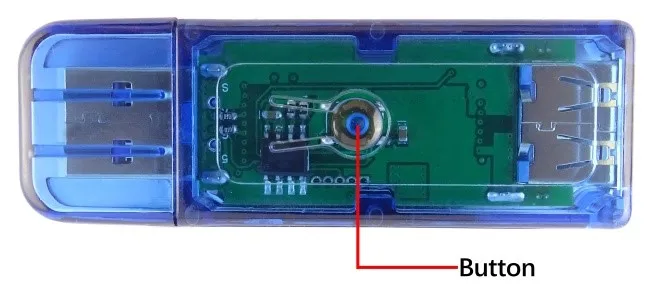

Кнопка расположена на задней части тестера. Есть 2 вида работы, длительное нажатие и короткое нажатие. Короткое нажатие для реализации переключения между основным интерфейсом измерения и интерфейсом быстрого распознавания заряда. Длительное нажатие для реализации переключателя настройки системы.

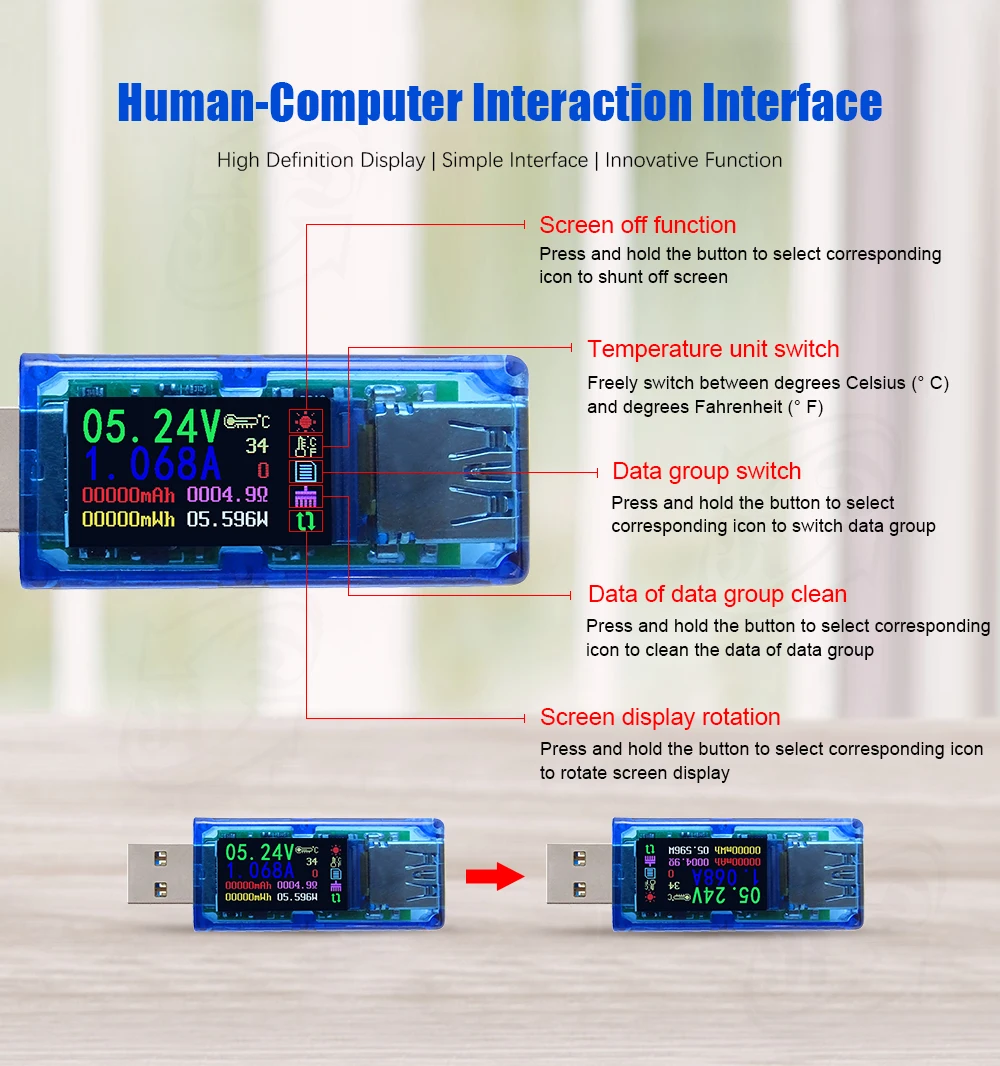

Введение функции значка

1: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы открыть или закрыть экран

2: Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения блока температуры.

3: Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения группы данных

4: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы очистить группу данных.

5: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, поверните экран

Инструкция по эксплуатации:

После включения питания, приветственный интерфейс будет отображаться во-первых, затем будет показан основной интерфейс измерения.

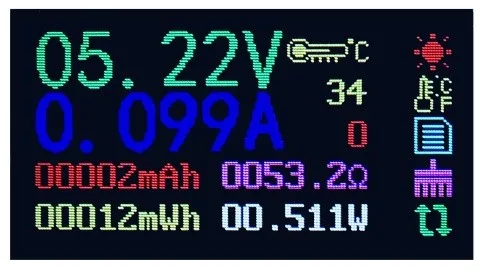

Интерфейс 1: основной интерфейс измерения.

6: измерение напряжения

7: Измерение тока

8: накопленная Емкость

9: накопленная энергия

10: измерение температуры

11: количество используемой группы данных

12: эквивалентное сопротивление нагрузки

13: Измерение мощности

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

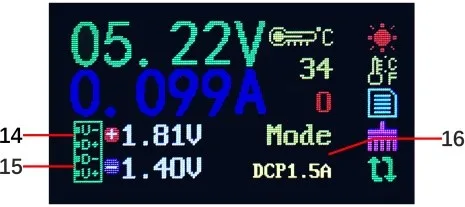

Интерфейс 2: интерфейс распознавания быстрой зарядки:

14: D +: (DP) уровень положительного сигнала.

15: D-: (DM), уровень отрицательного сигнала данных.

16: режим отображения

Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG. (Примечание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификации)

Настройка параметров:

При любом интерфейсе 2 интерфейсов нажмите и удерживайте кнопку для реализации набора данных. Удерживайте кнопку более 0. 5S, соответствующий значок будет выбран и отображен (фон значка станет черным и синим), затем перейдите через опции выключения экрана, единицы отображения температуры, переключатель группы данных, группа данных четкое ноль и Вращение экрана. Остановитесь на функции, которую вы хотите установить, а затем утеряйте кнопку

Нажмите и удерживайте кнопку, соответствующий1 Значок будет выбран и отображен, затем потеряет кнопку, экран будет выключен, затем нажмите кнопку или включите снова, дисплей будет гореть снова

Нажмите и удерживайте кнопку, соответствующий 2Значок будет выбран и отображен, а затем потеряет кнопку, блок температуры будет переключен. Градусный Цельсия-это Единица температуры по умолчанию

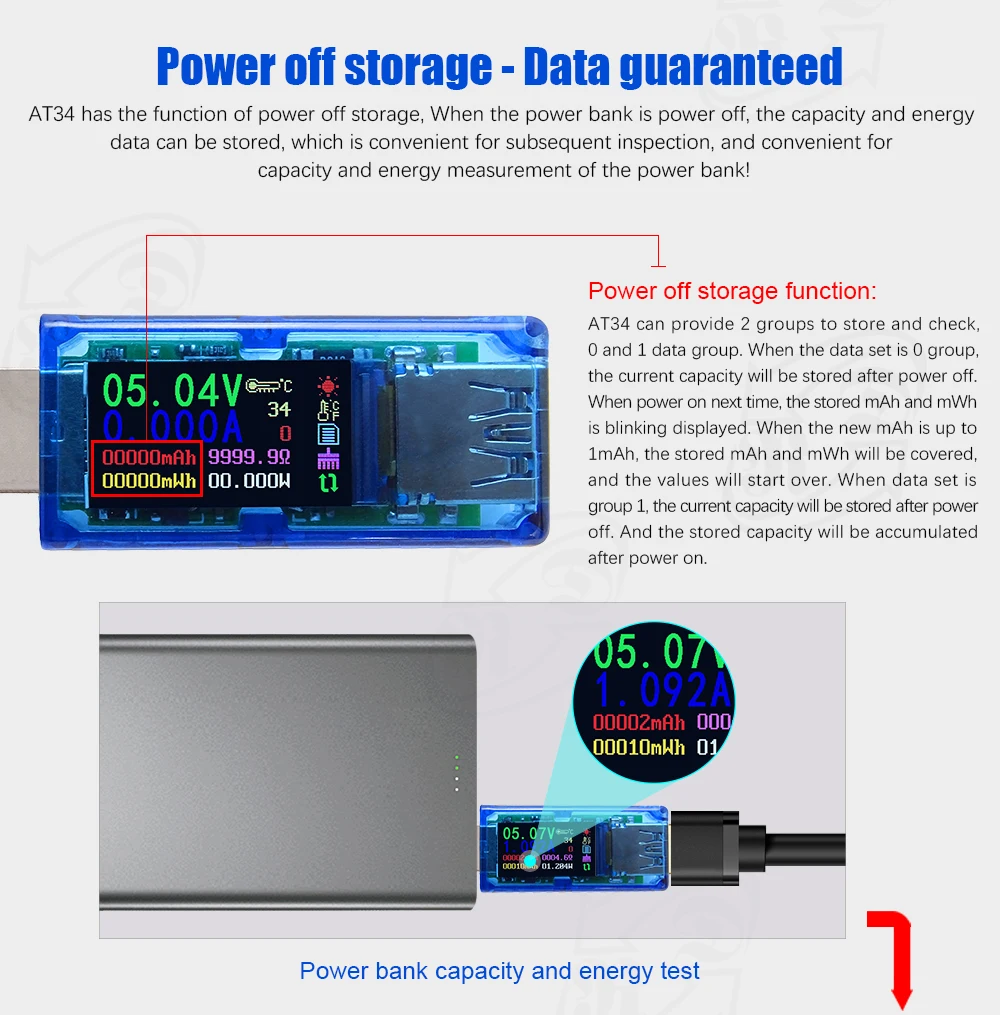

Нажмите и удерживайте кнопку, соответствующий3Значок будет выбран и отображен, затем потеряет кнопку, группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, 0 и 1 группу данных. Когда набор данных равен 0 группе, емкость тока будет храниться после выключения питания. При включении питания в следующий раз на дисплее будут мигать сохраненные mAh и mWh. Когда новая мА · ч до 1 мА · ч, сохраненные мА · ч и МВтч будут покрыты, и значения начнутся. Когда набор данных входит в группу 1, емкость тока будет храниться после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, соответствующий 4 Значок будет выбран и отображен, затем потеряет кнопку, данные текущей группы данных будут нулевыми.

Нажмите и удерживайте кнопку, соответствующий 5Значок будет выбран и отображен, затем потеряет кнопку, экран будет поворачиваться на 180 градусов и сохранен автоматически, что удобно для последующего использования
