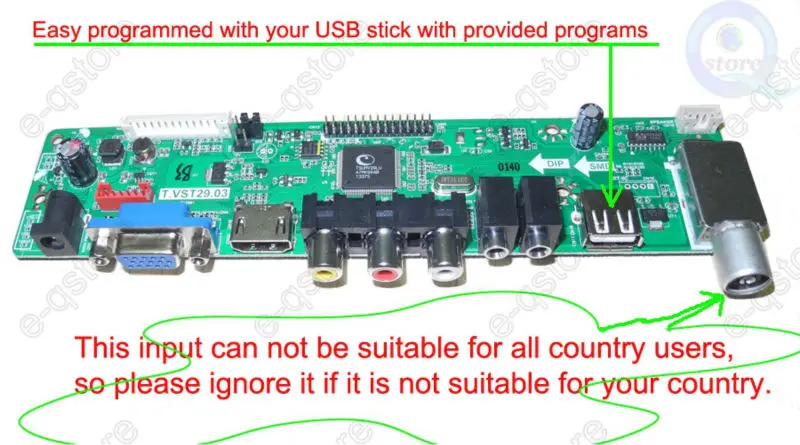

VST29(HDMI + AV + VGA) Инвертор LVDS LCD драйвер плата комплект + Программируемый Вход USB

Это отличный набор простых в сборке ЖК-контроллеров, который используется для превращения голой ЖК-панели в Настольный/ПК-монитор. Он очень популярен в Китае.

Это будет сюрпризом, что ваш голый ЖК-дисплей будет хорошим в использовании, и больше не будет пустой тратой. Или это очень запутанные вещи, которые мы успешно производим сами.

Это поддерживает большинство ЖК-панелей от 12,1 "до 22" с интерфейсом LVDS и разрешением до 1920 × 1080, независимо от того, ваш голой ЖК-дисплей от ноутбука или от обычного монитора, вы можете связаться для решения.

Комплект Plug & play, не требует пайки. Вы можете создать свой специальный монитор с вашей блестящей идеей. Фантастические!

Примечание: Пожалуйста, не забудьте сообщить нам номер вашей ЖК-модели перед размещением заказа, это очень важно для нас, чтобы дать вам предложение по правильному комплекту.

Размер платы контроллера: 181,2 мм (Д) * 43 мм (Ш) * 17 мм (В)

Если вы ожидаете, что usb-вход с функцией, которую вы можете прочитать фотографии/видео непосредственно с usb-накопителя, перейдите в этот комплектПункт #121085303937, Какая функция USB может поддерживать Некоторые форматы изображений/видео.

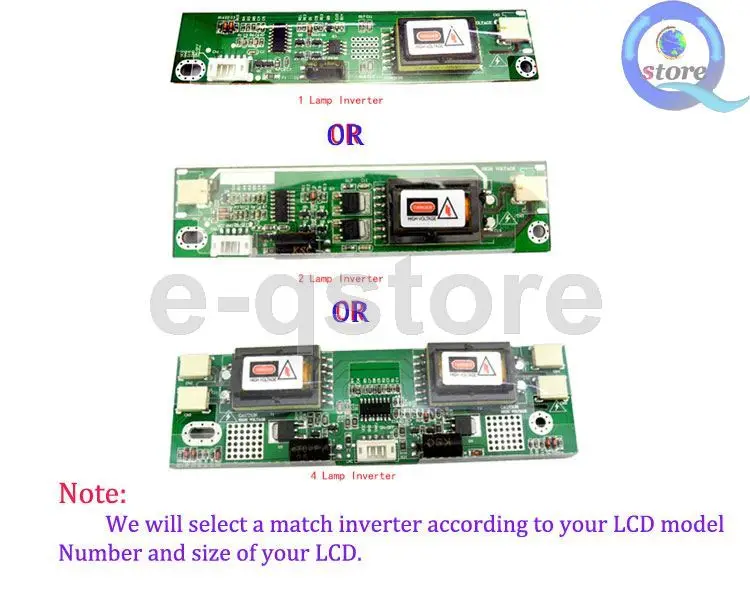

Инвертор для опций: 1-лампа-инвертор, 2-лампа инвертор, 4-лампа-инвертор.Если инвертор для вашего ЖК-дисплея не входит в число этих трех инверторов, цена будет выше, надеемся на ваше понимание.

Попробуйте, и вы получите отличный сюрприз!

Тогда вы собираетесь получить этот комплект?

Важные шаги для обработки вашего заказа с помощью этого набора:

Шаг 1: Пожалуйста, предоставьте свой номер модели ЖК-панели, отправив нам сообщение ebay перед подачей заявки на этот товар, чтобы мы могли посоветовать правильный комплект для вашего ЖК-дисплея. (Как правило, Модель no. Можно найти на наклейке на задней части жк-панели. При необходимости разбирайте пластиковый корпус, и вы найдете наклейку).Если возможно, пожалуйста, предоставьте нам как можно больше спецификаций вашего ЖК-дисплея. Затем дождитесь нашего ответа.

Шаг 2:   Мы дадим вам ответ как можно скорее после тщательного выбора и тестирования комплекта нашей технической поддержкой, а затем вы можете разместить заказ и оплатить его.Мы отправим посылка через HongKong Post как можно скорее после подтверждения оплаты. (Если вы предпочитаете экспресс-доставку, пожалуйста, свяжитесь с нами, чтобы оплатить дополнительную стоимость доставки перед оплатой.)

Шаг 3:Жду посылка.
Мы запишем соответствующую программу в панель ЖК-контроллера, чтобы соответствовать вашему ЖК-дисплею, поэтому этот комплект будет соответствовать одной очень определенной ЖК-панели или другим, которые имеют точно такую же спецификацию. Тем не менее, программист может помочь на различных LCD s, то есть изменить прошивку платы ЖК-контроллера самостоятельно. Имейте в виду, что различные кабели LVDS и инверторы будут необходимы для соответствия различным LCDs.

Примечания:

1. Пожалуйста, убедитесь, что ваш ЖК-дисплей в порядке перед подачей заявки на этот товар, иначе вы будете нести ответственность за несовместимость.

2. Если вы беспокоитесь о настройках разрешения, пожалуйста, подумайте перед подачей заявки!

  3. Мы постараемся сделать все возможное, чтобы подготовить правильный комплект для вас, например, написание соответствующей программы на плате контроллера, выбор подходящего кабеля LVDS и подходящего инвертора. Но так как у нас нет ЖК-дисплея, как у вас под рукой, мы можем просто проверить контроллер с нашим собственным ЖК-дисплеем. Для вашего, вам нужно проверить его самостоятельно, чтобы проверить, работает ли он хорошо или нет. Как вы знаете, на рынке так много LCDs с большим количеством разновидностей, иногда мы не можем обещать точную совместимость. Пожалуйста, рассмотрите это перед подачей заявки! Однако мы достигли большого успеха в подготовке комплекта для наших клиентов в реальном магазине. Так почему бы не попробовать получить сюрприз!

4. Если вы не специализируетесь на электронике или сомневаетесь в работе, пожалуйста, свяжитесь с нами для получения инструкций, так как мы не можем нести ответственность за неправильную работу.

5. После завершения подключения, пожалуйста, не спешите включаться! Во-первых, используйте несколько метров для проверки, подключен ли GND ЖК-дисплея к GND платы контроллера. Если нет, пожалуйста, проверьте соединение еще раз. Если да, пожалуйста, проверьте, есть ли короткое замыкание между красными и черными проводами кабеля LVDS. Если есть короткое замыкание, это означает обратное соединение или другие ошибки. Если возникнут какие-либо проблемы, свяжитесь с нами. DIY нуждается в определенных профессиональных знаниях, пожалуйста, примите на себя ответственность за риск. Металлический контакт не допускается при включении платы контроллера, в противном случае может возникнуть короткое замыкание, что может привести к недоступности платы контроллера.

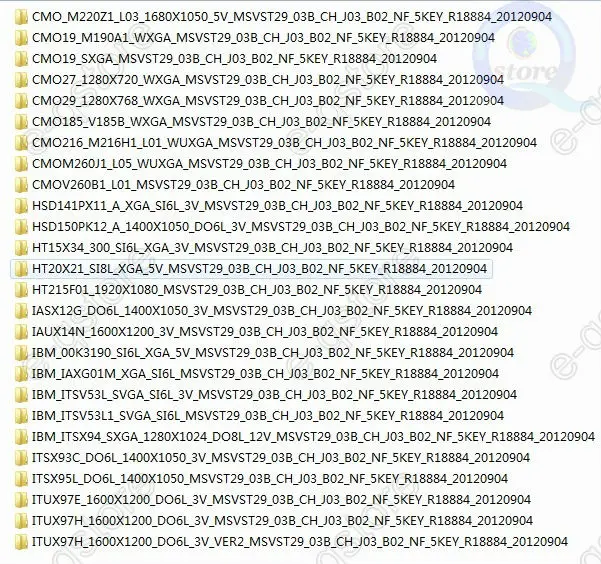

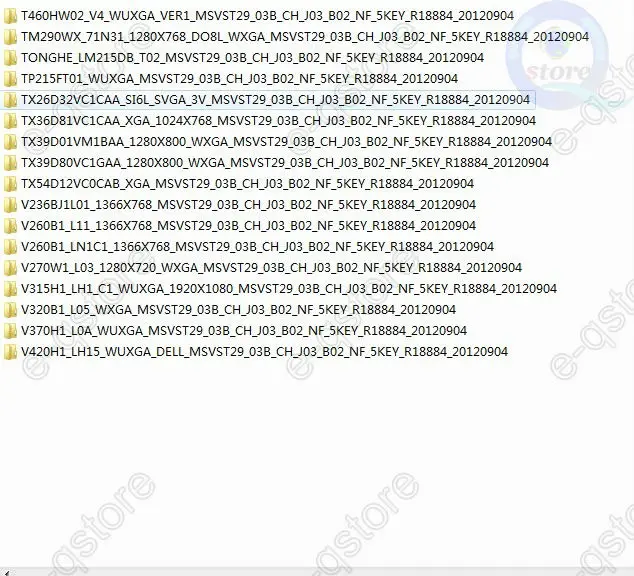

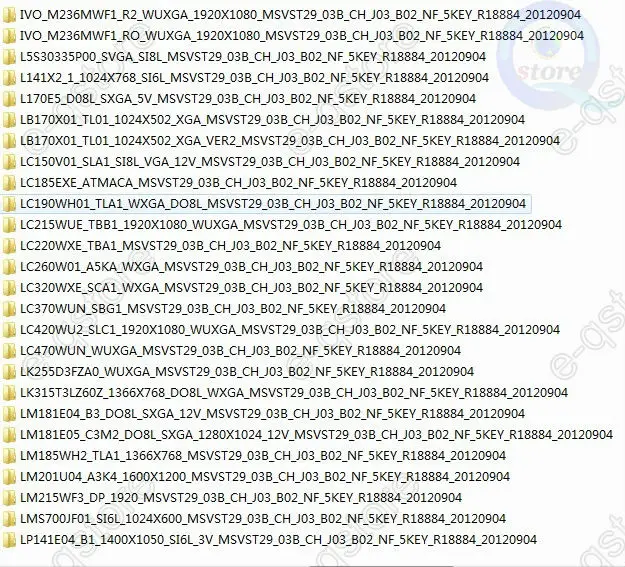

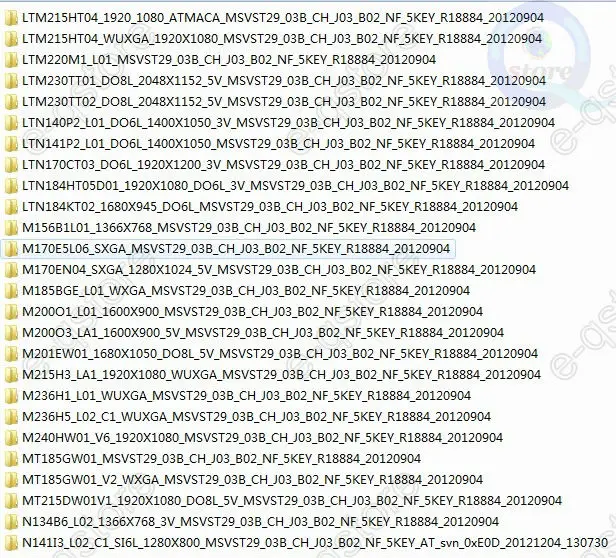

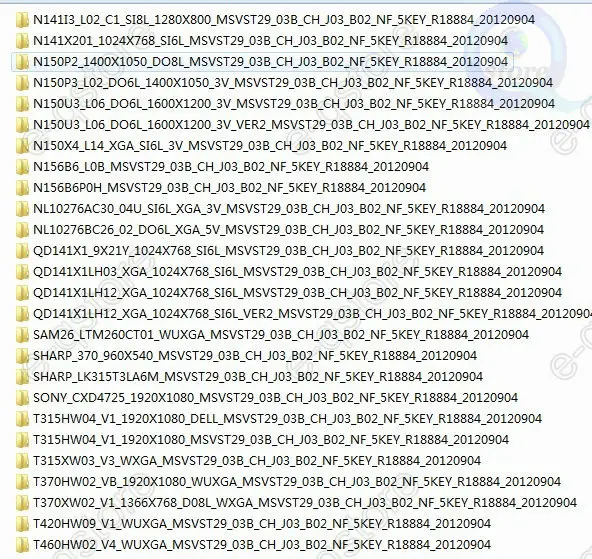

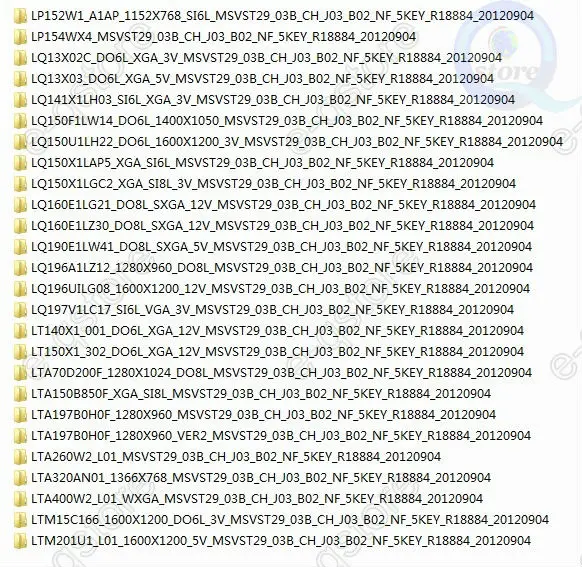

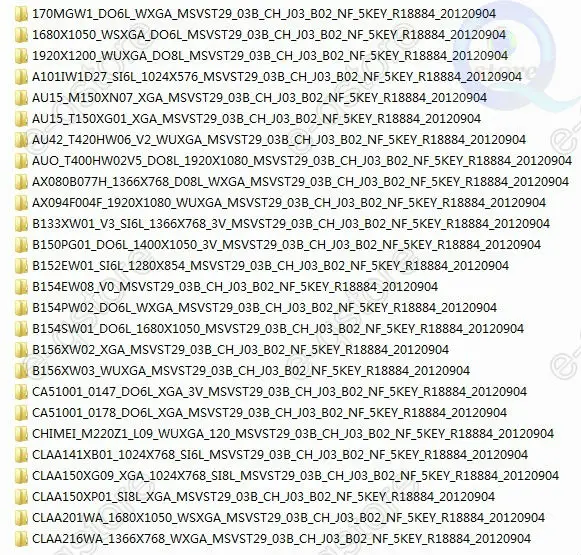

Ниже перечислены существующие программы, которые могут быть предоставлены. Списки для справки, независимо от того, указан ли ваш номер ЖК-модели в списке или нет, пожалуйста, свяжитесь с нами, чтобы проверить, можем ли мы подготовить подходящий комплект для вас или нет. :)

Успешный пример (bizarrojared -- проект американского друга):

Успешный пример (Scettiface -- проект американского друга):

Компьютер Raspberry PI от американского друга криалита:

Проект австралийского друга бейельки:

Успешный пример (rossg77 -- проект американского друга):

Инструкция для подключения платы контроллера к ЖК-дисплею:

1. Снимите старый инвертор и старый LVDS кабель с ЖК-панели.

2. Подключите новый инвертор и LVDS кабель к ЖК-панели.

3. Подключите плату контроллера к ПК с помощью кабеля VGA.

4. Вход мощностью 12V,4A. (Пожалуйста, не проверяйте настройки перемычки напряжения на плате ЖК-контроллера перед подтверждением от нас, потому что неправильное изменение этого напряжения сгорит ваш ЖК-дисплей. Кстати, пожалуйста, не подключайте кабель lvds неправильно, некоторые неправильные коннекторы также могут сжечь ваш ЖК-дисплей, если вы не уверены, пожалуйста, свяжитесь с нами.)

Посылка включает в себя:

Так как нам нужно выбрать правильный инвертор и lvds кабель, чтобы соответствовать вашему lcd для вас, так что они могут быть не такими, как показано на картинке. Надеемся на ваше понимание.

Добро пожаловать, чтобы настроить свой собственный комплект!

-Товар будет отправлен авиапочтой Швейцарии. Доставка займет 7-30 рабочих дней (исключая выходные) в зависимости от местоположения. Некоторые страны имеют медленную доставку, которая может привести к задержке, надеемся на ваше понимание, если это произойдет.
-Мы отправляем все товары в течение одного рабочего дня (только с понедельника по пятницу) после оформления платежа после того, как вы предоставите нам номер модели lcd, за исключением субботы, воскресенья и государственных праздников.

Обратите внимание: уплаты таможенных пошлин
Налоги на импорт и таможенные пошлины в вашей стране не включены в стоимость товара или стоимость доставки. Эти расходы являются обязанностью покупателя.
Если у вас возникли проблемы с таможней вашей страны по поводу вашей посылки, пожалуйста, свяжитесь с нами!
