2 шт. модуль часов DS1302 модуль часов в реальном времени для arduino UNO MEGA макетная плата Diy стартовый набор

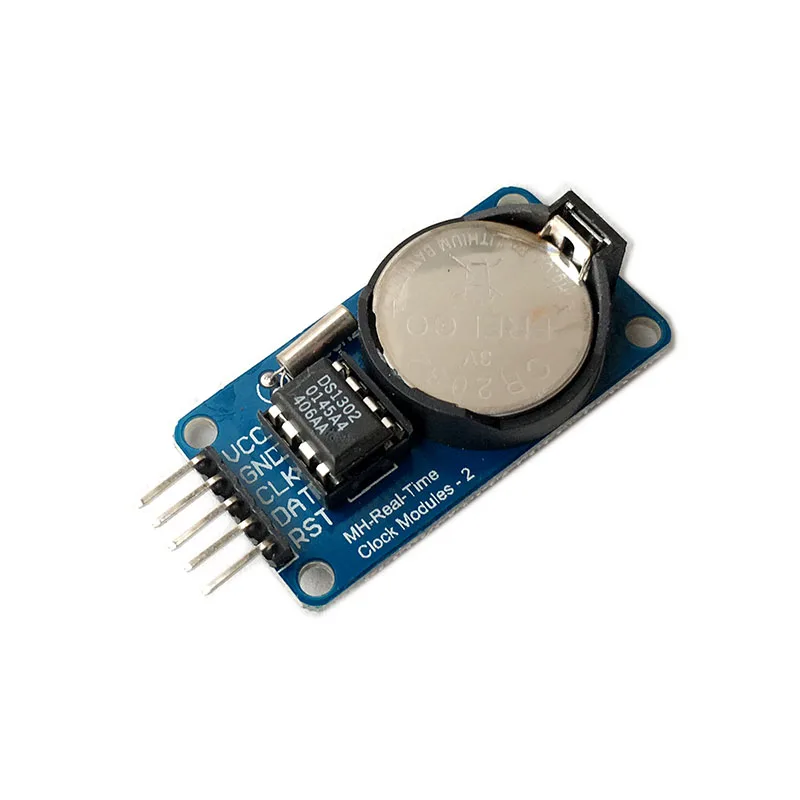

Модуль часов в реальном времени DS1302

В DS1302 представляет собой при непрерывной зарядке малым током светодиодный индикатор заряда чип часы из Далласа, который включает в себя часы реального времени/календарь и 31-байт статического Оперативная память, который связывается с микроконтроллером с помощью простой последовательный интерфейс. Цепь часов/календаря в режиме реального времени предоставляет информацию о секундах, минутах, часах, днях, неделях, месяцах и годами. Количество дней в месяц и количество дней в високосные годы автоматически корректируются. Часовая работа может быть определена индикацией AM/PM в формате 24-или 12 часов. DS1302 может общаться с микроконтроллером просто синхронной сериализацией. Требуются только три порта: (1) RST reset (2) I/O data line (3) SCLK serial clock. Данные часов/RAM чтения/записи передаются в одном байте или до 31 байта всплесков. DS1302 потребляет очень низкую мощность, сохраняя данные и информацию о часах с мощностью менее 1 мВт.

DS1302 основные показатели производительности:
★Часы в реальном времени имеют возможность рассчитать секунды, минуты, часы, дни, недели, месяцы и годы до 2100 лет, а также возможность настроить на следующий год.
★31 8-битный временного хранения данных Оперативная память
★Метод последовательного ввода/вывода минимизирует количество контактов
★Широкое рабочее напряжение 2,0 5,5 V
★Меньше, чем 300nA в тех случаях, когда рабочий ток 2,0 V
★Существует два способа передачи однобайтовой передачи и многобайтовой передачи символов при чтении/записи данных часов или оперативной памяти.
★8-pin DIP посылка или опционально 8-pin SOIC посылка на основе поверхностного монтажа
★Простой 3-х проводное интерфейс
★Совместим с TTL Vcc = 5 В
★Дополнительный диапазон промышленной температуры-40 + 85
★Двойной источник питания для сети и резервного питания
Параметры модуля часов в реальном времени DS1302 следующие:

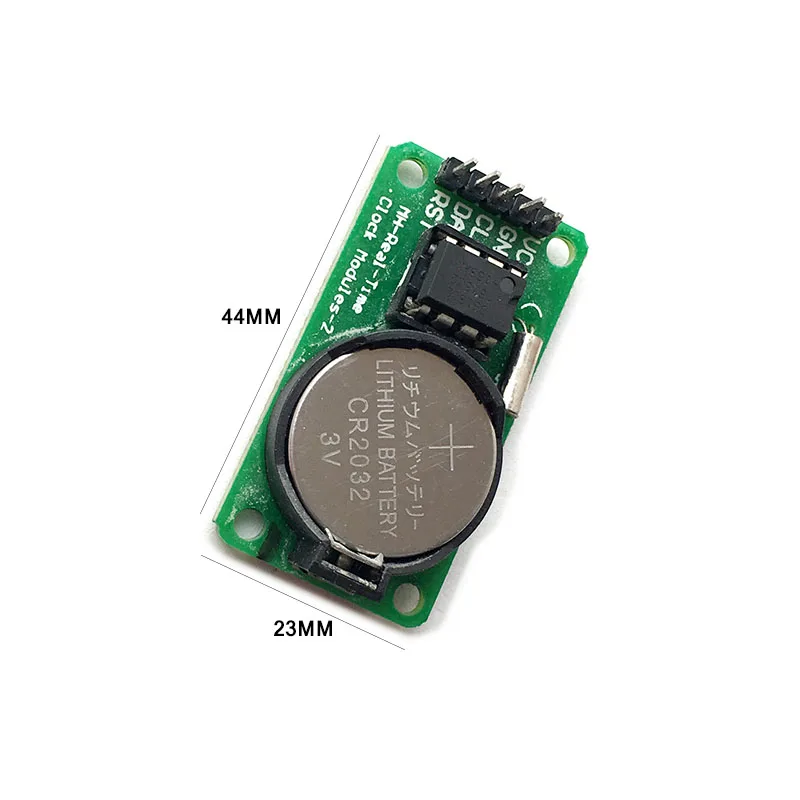

1.PCB-это одна панель, размер: 44 мм * 23 мм * 1,6 мм

2. С 4 отверстия для позиционирования, диаметр 3,1 мм

3. Запасная батарея является подлинной небесной CR2032, напряжение 3 В, ток 260 мА · ч, не перезаряжаемая батарея. Теоретическое время хранения данных больше 10 лет!

4. Кристаллический осциллятор 32,768 кГц, японский импортный кристаллический осциллятор, соответствующий конденсатор 6 пФ, размер 2*6 мм

5.DS1302 составляет 8-pin встроенный внутренний большой чип, IC сиденье под чип, легко заменить и подключите чип

6. Модуль Рабочее напряжение совместим с 3,3 V/5V, который может быть связан с 5V и 3,3 V MCU.

7. Рабочая температура: 0 ° --- 70 °

Метод подключения (например, используя предоставленную программу, вы можете подключить любой порт IO и изменить определение порта в программе):

VCC и rarr;+ 5V/3,3 V

GND & rarr;GND

CLK & rarr;P02

DAT & rarr;P01

RST & rarr;P00

Меры предосторожности:

1. Не обращайте вспять VCC и GND, чтобы избежать сжигания чипа.

Порт P0 2,51 MCU должен быть подключен к резистору P0. Если у вашего MCU нет выдвижного резистора, вы можете подключить кабель передачи данных к другим портам.

Отгрузочная ведомость:

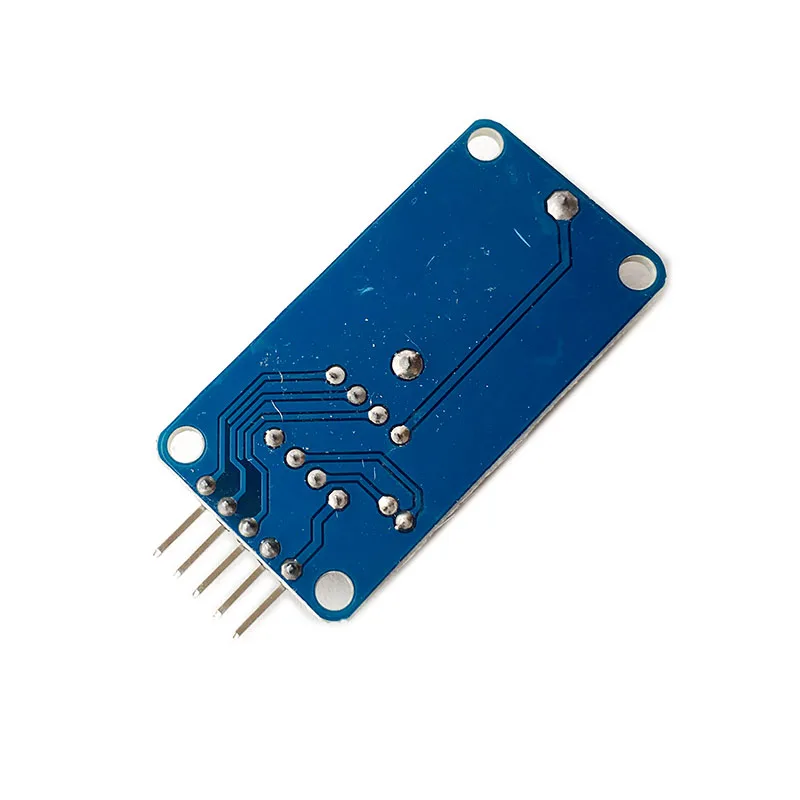

При заказе «синего» цвета вы получите 2шт * синий PCB DS1302 модуль часов в реальном времени

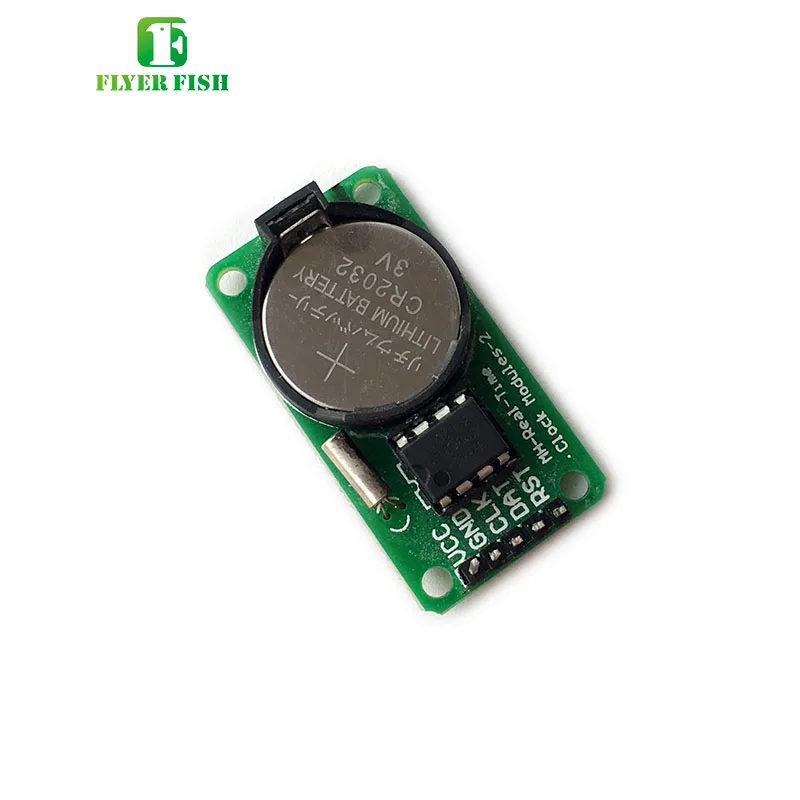

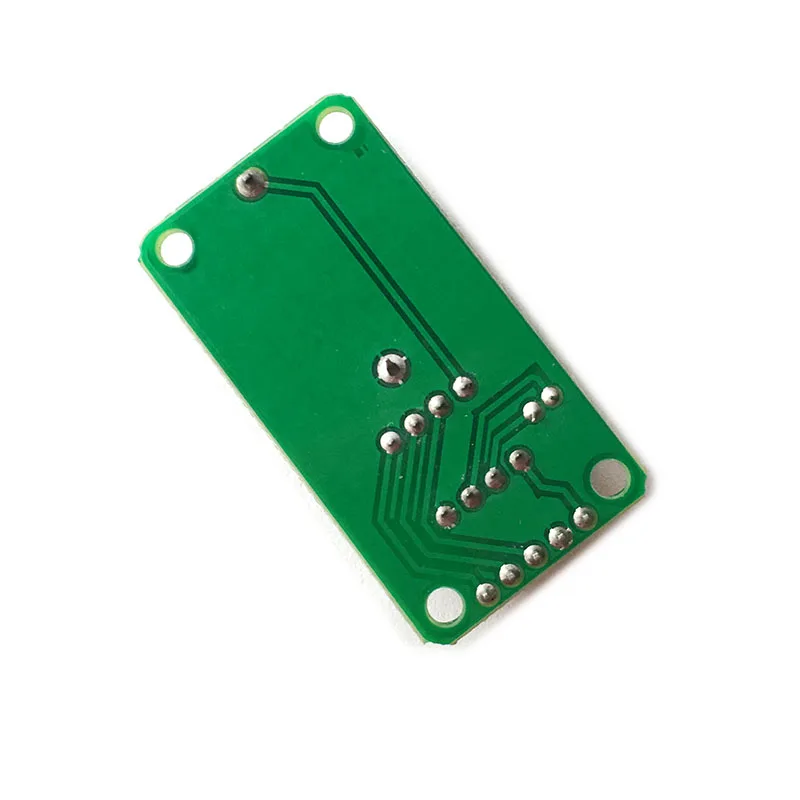

При заказе «зеленого» цвета вы получите 2шт * зеленый PCB DS1302 модуль часов в реальном времени
