Тестер емкости аккумулятора регулируемый электронный прибор для измерения

Тестер емкости аккумулятора регулируемый электронный прибор для измерения

Тип 1: детектор 200 Вт

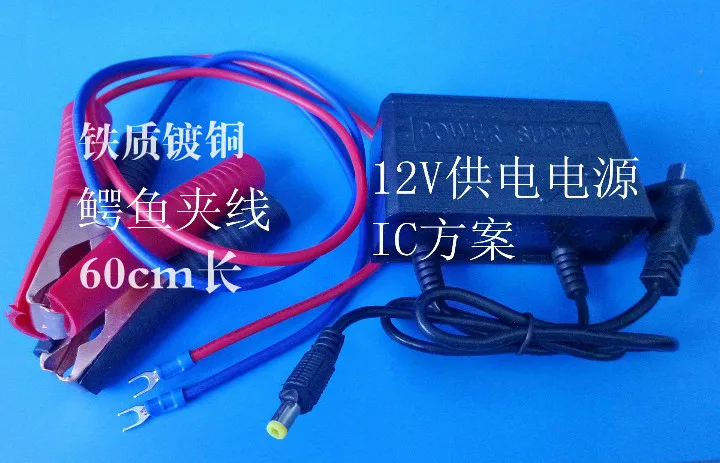

Тип 2:200 Вт детектор + крокодил клип линия

Тип 3:200 Вт детектор + 12 В источник питания

Тип 4:200 Вт детектор + крокодил клип линия + 12 В источник питания

Перед продажей этот товар не сопровождается инструкциями на бумаге.ЭлектронныйИнструкция и руководствоСоответствующее программное обеспечение загружается по следующему адресу. Если у покупателя есть какие-либо вопросы, наш ответ должен быть после того, как вы прочитаете инструкции.:

Краткое описание Baidu cloud:Http://pan.baidu.com/s/1dF8gizR\
Microcloud:Http://url.cn/5CxeP4s\

Примечание: Программное обеспечение было обновлено. Данное программное обеспечение применимо только к покупателям после 2017 года.

Покупателям-любителям: детектор емкости батареи в нашем магазине-это измеритель расхода батареи, который не может обнаружить емкость аккумулятора в данный момент. Емкость теста требует времени. Аккумулятор заполнен до обнаружения, и время обнаружения равно емкости батареи, разделенной на ток разряда. Мгновенное Обнаружение емкости аккумулятора в принципе не существует.

Celltec.taobao.com

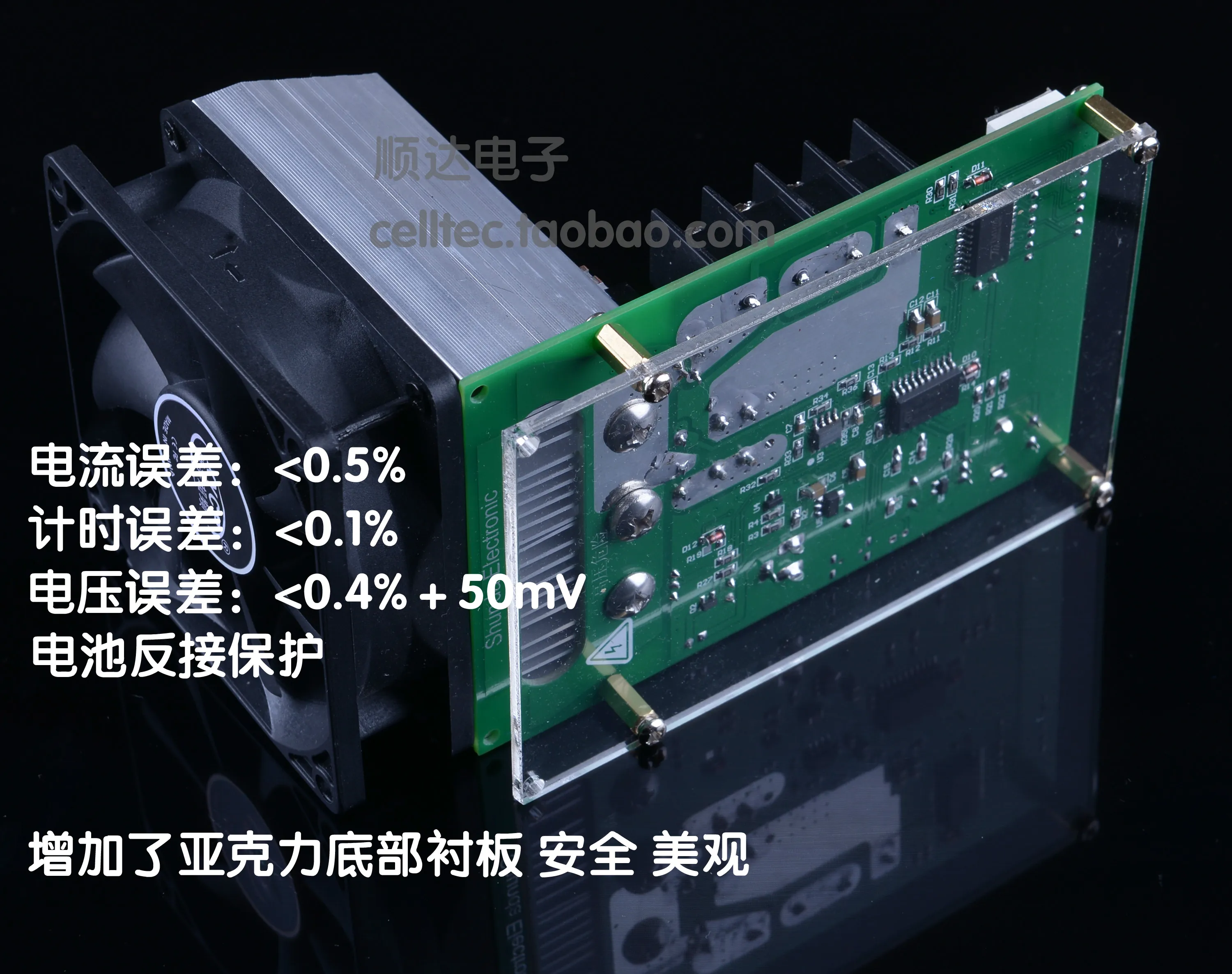

TEC-12P в основном разработан для обнаружения аккумуляторов большой емкости.

Основной предел индекс:

Обнаруживаемая Максимальная емкость: 500 Ач

Максимальная мощность 200 Вт!

Диапазoн тока 0,5 ~ 20A!

Максимальное напряжение обнаружения составляет 60 в. Радиатор подключен к батарее. Пожалуйста, работайте при безопасном напряжении.

Ошибка тока: полный диапазон <0.5%!

Описание: TEC-12P измерительный прибор емкости аккумулятора имеет следующие характеристики:

1. Переключатель кода (челнок), удобный и простой, красивый внешний вид.

2. Ток точный, а погрешность тока в полном диапазоне составляет менее 0.5%.

3. Интегрирован с датчиком температуры,38 ° вентилятор не открывается ниже C;45 ° C вышеОткройте вентилятор;77 ° C выше тока автоматически.

4. Самые высокие доступа напряжение составляет 60V, и отключения напряжения может быть отрегулировано свободно между 0,9 V ~ 60V и шаг 0,1 V.

5.Когда фактический ток составляет менее 40% от установленного тока, детектор отключает разрядку.

7. 12Постоянный токМощность питания, интерфейс5,5*2,1 (внутренний положительный отрицательный)Ему нужен ток около 300 мА.

8. Звуковой сигнал после завершения теста.

9. Максимальная емкость обнаружения 500 Ач.

10. Есть внешний порт доступа сопротивления. Когда Потребляемая мощность превышает 200 Вт, Внешнее сопротивление может быть увеличено для увеличения мощности разряда.

4 Бит Цифровой трубка используется.

5 светодиодный ламп соответствуют 5 значениям: емкость, измерительное напряжение, выключение напряжения, ток и температура. Все виды дисплеев могут быть переключены поворотным переключателем.

Единица мощности-Ач, и показаны четыре эффективные цифры.

Блок Напряжения-вольт, и трехзначная цифра показывает, что последняя позиция-U.

Текущий блок-это четырехбитный эффективный Цифровой дисплей;

Единица измерения температуры по Цельсию, а трехзначный эффективный номер показывает.

Как настроить ток разряда:

Вращающийся переключатель в режим отображения «тока», в это время отображает заданный ток, в этом состоянии переключатель, «ток» светодиодный светильник мерцает, другой светодиодный-яркий, представитель переходит в режим настройки тока, затем вращающийся переключатель может регулировать текущий размер, по часовой стрелке увеличивается, Против часовой стрелки уменьшаться. После настройки нажмите переключатель и выйдите из режима настройки тока. Операция проста, и рука будет. Минимальная регулировка длины шага ниже 5А составляет 0,1а; Минимальная регулировка длины шага выше 5А составляет 0,5а.После настройки этот параметр будет храниться в тестере, и мощность также будет поддерживаться.Ток также может быть скорректирован в процессе обнаружения.

Как установить выключенное напряжение:

Это то же самое, что и Метод настройки тока.Поверните переключатель в режим отображения «выключите напряжение», в это время Отобразите заданное напряжение отключения, в этом состоянии переключатель, «Напряжение отключения» светодиодный светильник мерцает, другой светодиодный-яркий, представитель переходит в режим настройки напряжения, В это время поворотный переключатель может регулировать размер светового напряжения, увеличение по часовой стрелке, уменьшение против часовой стрелки. После настройки нажмите переключатель и выйдите из режима настройки. Минимальная Регулировка шаг 0,1 V.Напряжение отключения также может быть отрегулировано в процессе обнаружения. После настройки этот параметр будет храниться в тестере.Отключение питания также будет поддерживаться.

Применение метод:

1.Подключите протестированный аккумулятор,Согласно инструкции порта доступа и ldquo; Доступ к батарее & rdquo; Терминал, если нужно получить доступ к внешнему сопротивлению, то & ldquo; Внешний доступ сопротивления & rdquo; Доступ к порту.

2. Установите выключенное напряжение.

3. Установите ток разряда.Это самый большой ток разряда. Если мощность превышает предельный параметр детектора, тестер будет автоматически регулироваться.

4. Начало:

Режим 1ПускаВ чехол & ldquo емкость составляет» переключатель запускается в режиме отображения, а затем приостанавливается в соответствии с переключателем. Измеренное напряжение, которое начинается в этом положении,-это напряжение открытой цепи, которое должно быть запущено в чехол внешнего сопротивления.

Режим 2Пуска:В & ldquo измеренное напряжение находится в режиме отображения, переключатель также может быть активирован.Измеренное напряжение в этом режиме запуска-это прямое напряжение.

5. Завершение тестирования:После завершения цифровой трубки мерцающий дисплей, светодиодный светильник больше не мерцает. Окончательная емкость будет отображаться на цифровой трубке. Результаты теста могут быть очищены в любом состоянии в течение 2 секунд.

Колесо функция отображенияВ & ldquo, температура и rdquo, режим отображения, включение.Колесо показывает состояние. Каждый параметр остается в течение трех секунд, а заказ дисплея колеса-емкость-напряжение обнаружения-выключенное напряжение-ток-температура-емкость .... В это время колесо может быть завершено переключателем в любом состоянии дисплея.

Обратите внимание:

Пожалуйста, не прикасайтесь к нижним компонентам PCB во время процесса тестирования. Во-первых, избегайте ожогов. Два, возможно сброс микроконтроллера. Спасибо!

Краткое описание принципа работы:

Используя технологию контроля постоянного тока, ток разряда батареи всегда устанавливается, и он не изменяется с напряжением аккумулятора. Если внутреннее сопротивление батареи слишком высокое, ток разряда не может достичь установленного значения, и детектор тока автоматически отрегулирует ток.

Время разряда рассчитывается микрокомпьютером с одним чипом. Емкость наконец измеряется.

О точности измерений:

Измерение напряженияОшибка0.4% + 50 мВ, эта ошибка немного влияет на погрешность измерения емкости аккумулятора.

Регулировка токаОшибка:Общая погрешность диапазона составляет в пределах 0.5%.

Погрешность измерения емкости: < 1%
