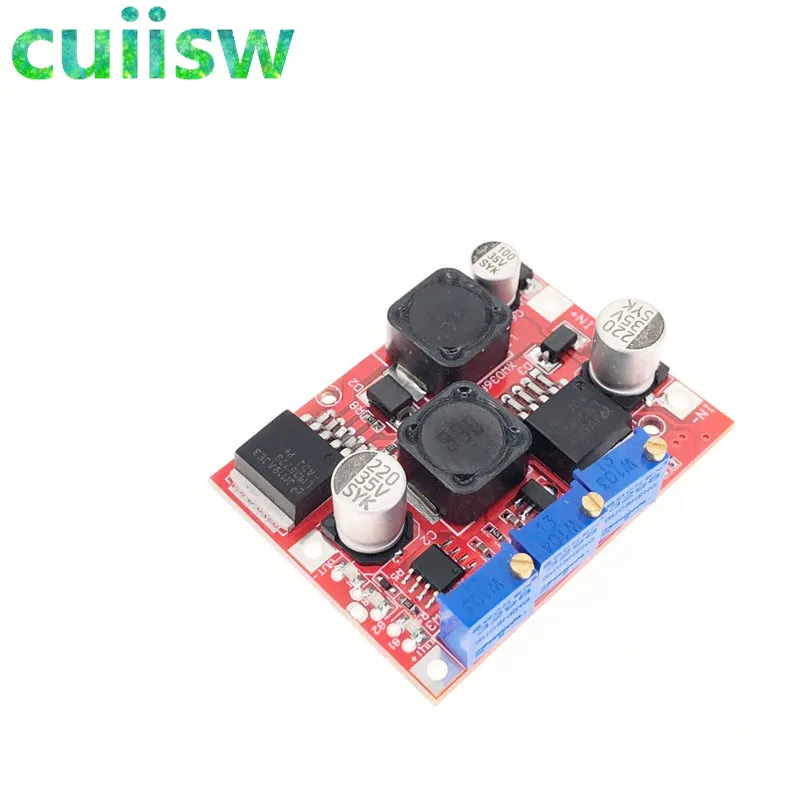

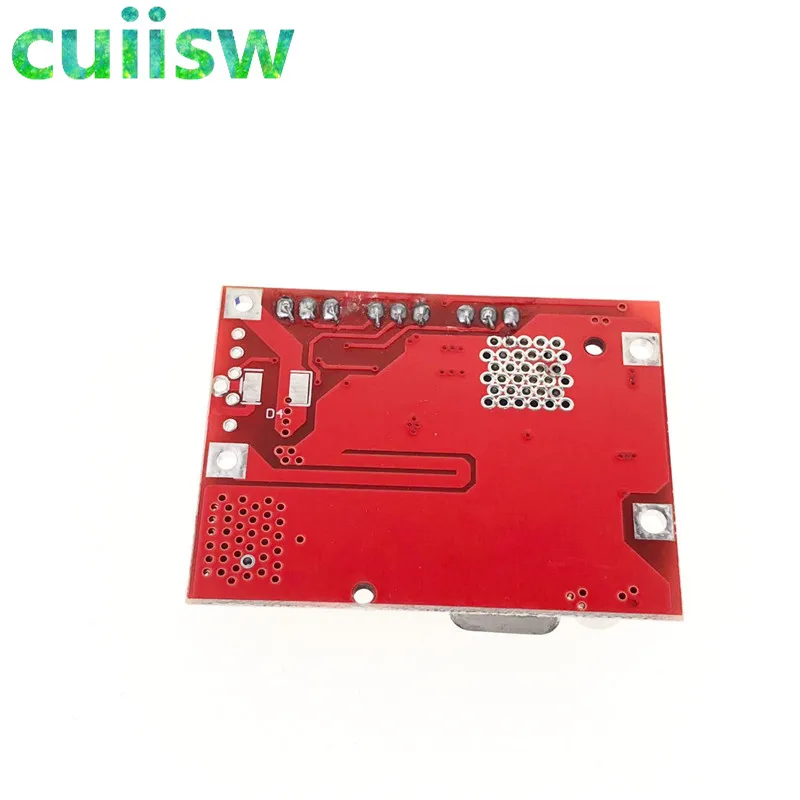

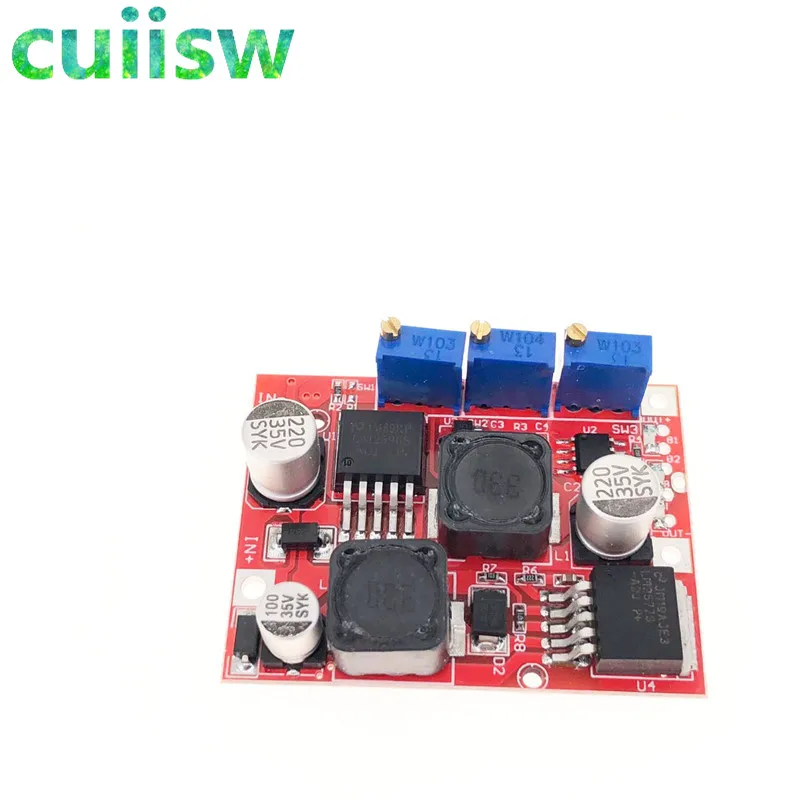

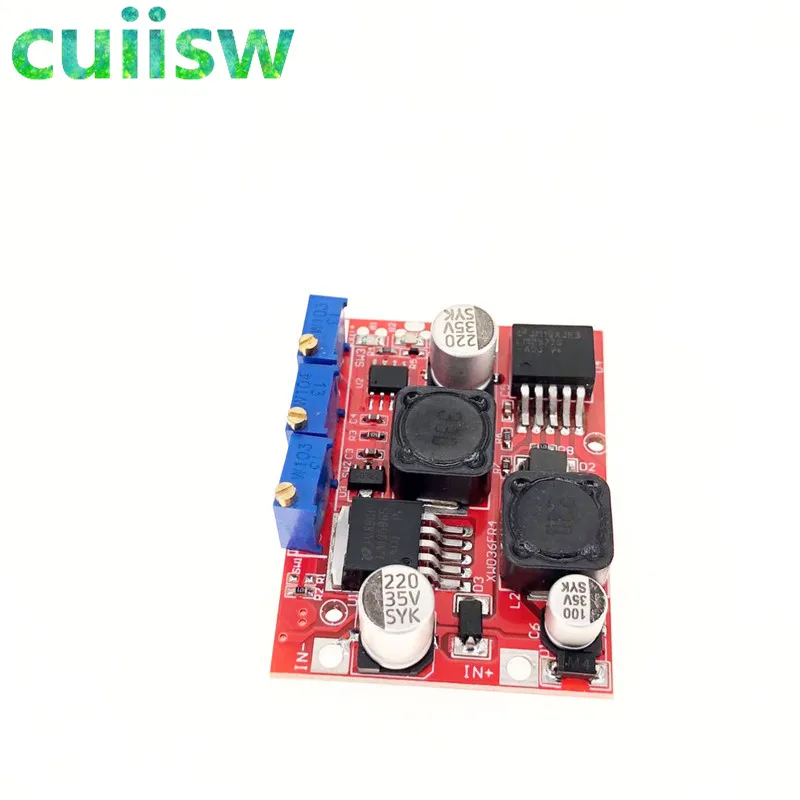

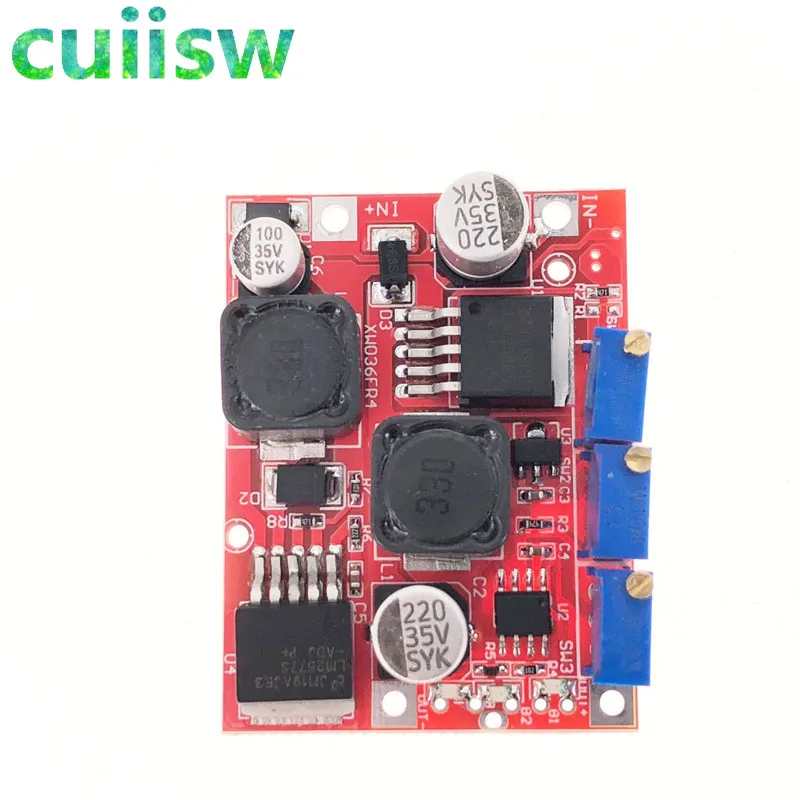

1 шт. Новое поступление LM2577S LM2596S DC понижающий повышающий модуль преобразователя



Описание



Эта выходная мощность модуля зависит от самого модуля-емкости и предварительной и пост-классовой нагрузки и других факторов; следующие данные для профессионального оборудования, измеренные результаты, без учета других факторов.
Блок питания-это своего рода электронные компоненты, пожалуйста, не покупайте товар, если у вас нет электронных знаний.
Свойства этого модуля: это неизолированный понижающий постоянный ток, модуль зарядки постоянного напряжения (CC CV)

Спецификация:

Входное напряжение: 4-35 вВыходное напряжение: постоянно регулируется (регулировка разгрузки 1,25-25 в)Выходной ток: 3A Макс (если более 15 Вт, пожалуйста, установите радиатор)Диапазон CC: 0-2 A (регулируется)Вращающаяся лампа ток: CC значение * (1%-100%), по умолчанию 0,1 разаМинимальная разница в напряжении: 2 вВыходная мощность: Естественное охлаждение 15 ВтЭффективность преобразования: 80% (чем выше выходное напряжение, тем выше эффективность)Рабочая температура: Промышленная (от-40 градусов до + 85 градусов) (температура окружающей среды более 40 градусов, более низкое энергопотребление или добавление теплоотвода)Повышение температуры при полной нагрузке: 45СтепеньИндикатор: индикатор CC-красный, индикатор зарядки-красный, индикатор зарядки-синий.Защита от короткого замыкания на выходе: Да, постоянный ток.Способ подключения: можно припаять на печатной плате напрямую с помощью проводаВход: в + Входной положительный, в-входной отрицательныйВыход: выход + выход положительный, выход-отрицательныйРазмер модуля: 50x37x13 мм

Некоторые приложения:

Мощный светодиодный драйвер постоянного тока.Литиевые батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В зарядка батареи, никель-кадмиевые никель-металлические гидридные батареи (батареи) Зарядка.Солнечные панели, регулятор напряжения ветрогенератора, блок питания, такой как Автоматический Бак, регулятор цепи.

Использование батареи:

Убедитесь в напряжении и токе аккумулятора, который вам нуженОтрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение составляет около 5 В (около).Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядкиЗарядный ток передающей лампы по умолчанию составляет 0,1 раза от зарядного тока (значение постоянного тока)Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до плавающего напряжения.Подключен к батарее и попробуйте зарядить (для предыдущих 5 шагов входной модуль терминала подключен к источнику питания, выходная нагрузка не подключена к батареям).

Светодиодный драйвер постоянного тока использование:

Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодов вам нужно управлять.Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение 5 В (около).Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировки потенциометра тока. Чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиодов.Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиода.Присоединяйтесь к LED, тест (для вышеуказанных 3 шагов, входной модуль терминала подключен к источнику питания, выходная нагрузка не подключена к LED).В комплект входит

LM2577S LM2596S модуль конвертера x 1
