[EU/RU STOCK] 4 осевой шаговый двигатель Nema23 112 мм двойной вал 425oz in 3A + драйвер двигателя

[EU/RU STOCK] 4 осевой шаговый двигатель Nema23 112 мм двойной вал 425oz in 3A + драйвер двигателя

Без CD диска, по электронной почтеРуководство пользователя на английском языке, программное обеспечение и зарегистрированный код. Или отправьте вам ссылку и загрузите их,

Ссылка для скачивания http:///drive.google.com/open?id=0B49xwe9ffk3fLWRrTzExRHBpblk

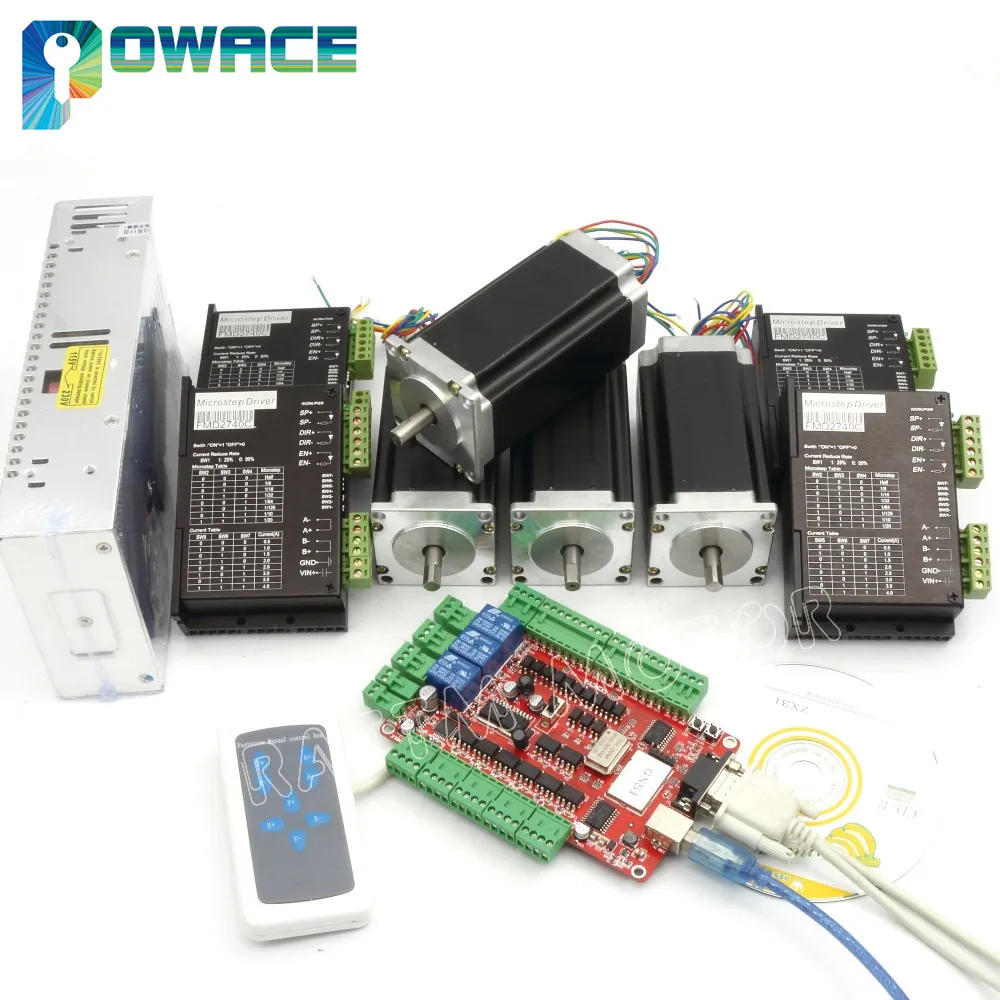

Новый 4 aixs USBCNC NEMA23 425oz-in,112 мм, 3A (двойной вал) шаговый двигатель CNC Комплект

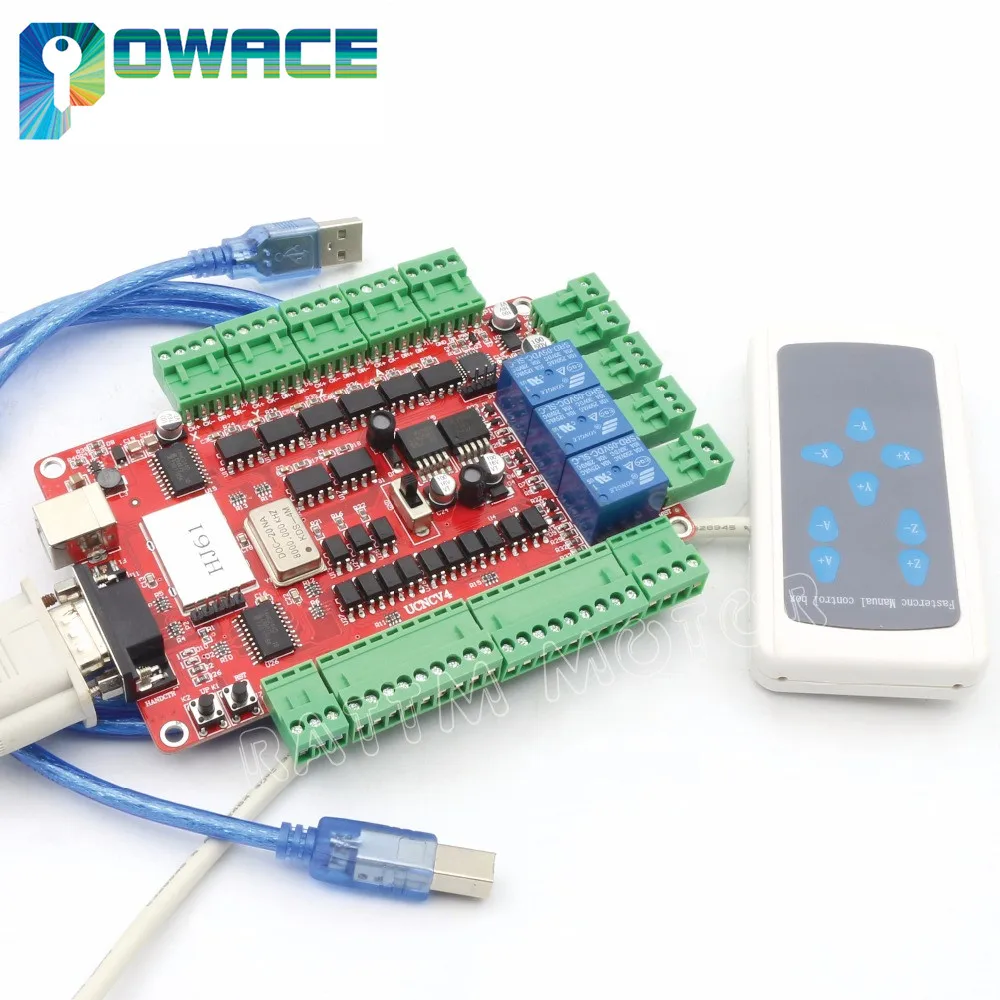

1. 4 оси USBCNC breakout board

1) краткое описание продукции

USBCNCV4.0-это высокопроизводительный контроллер движения, который основан на управлении ПК по USBCNC, система может завершить преобразование от G кода для подключения шагового двигателя сигнала управления движением без необходимости каких-либо дополнительных аппаратных средств и программного обеспечения. Эта плата управления совместима с большинством шаговых драйверов и серводвигателей, это идеальный контроллер, который вместо параллельной платы интерфейса Mach3.

Минимальной конфигурации:

1) ЦП: 1 ГГц

2) память: 512 Мб

3) 500 МБ свободного места на диске

4) графическое устройство DIRECTX9 с WDDM 1,0 или более высоким Драйвером

5) интерфейс USB 2,0

6) сетка 3.5SP1

Рекомендуемая конфигурация:

1) ЦП: 2 ГГц dikaryon

2) Память: 2 Гб;

3) Свободное дисковое пространство 1G

4) графическое устройство DIRECTX9 с WDDM 1,0 или более высоким Драйвером

5) интерфейс USB 2,0

6) сетка 3.5SP1

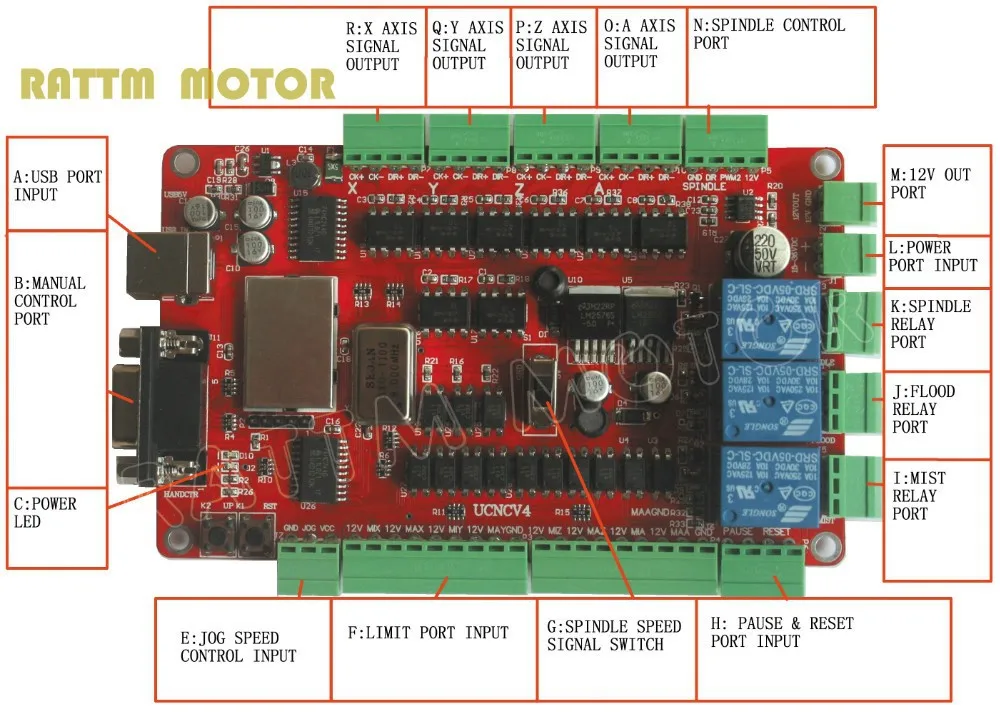

3. Особенности производства

 1. После проверки, версия V4 с использованием Красной платы PCB, размер PCB составляет 135,3*82,5 мм.;

2. Передняя часть узкой кромки с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, изготовленных непосредственно из панели «чехол»;

3. Задний конец узкой кромки-это входной и выходной интерфейс и 3 релейных выходных интерфейса; Реле-это сильный источник помех, реле вдали от конструкции главного чипа управления, это способствует стабильность платы;

4. Одна из двух широких сторон-шаговый двигатель и основной выходной сигнал axiscontrol;

5. Другой стороной двух широких сторон является Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; Одна сторона для входа, другая сторона режима подключения выхода простая и удобная;

6. 5 В и 12 В модуль питания компактной независимости, безопасности, стабильности;

7. Внешний обеспечивает стабильность системы эффективно работает с кристаллическим активным и основным чипом управления;

8. Размер контура составляет 135,3*82,5 мм, размер отверстия для позиционирования продукта составляет 127*75 мм

9. Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!

 Этот товар прост в эксплуатации для пользователя DIY hobby, но он управляется с помощью usb-порта, поэтому нужно более осторожно устанавливать программное обеспечение, пожалуйста, внимательно прочитайте руководство пользователя и следуйте за нами.

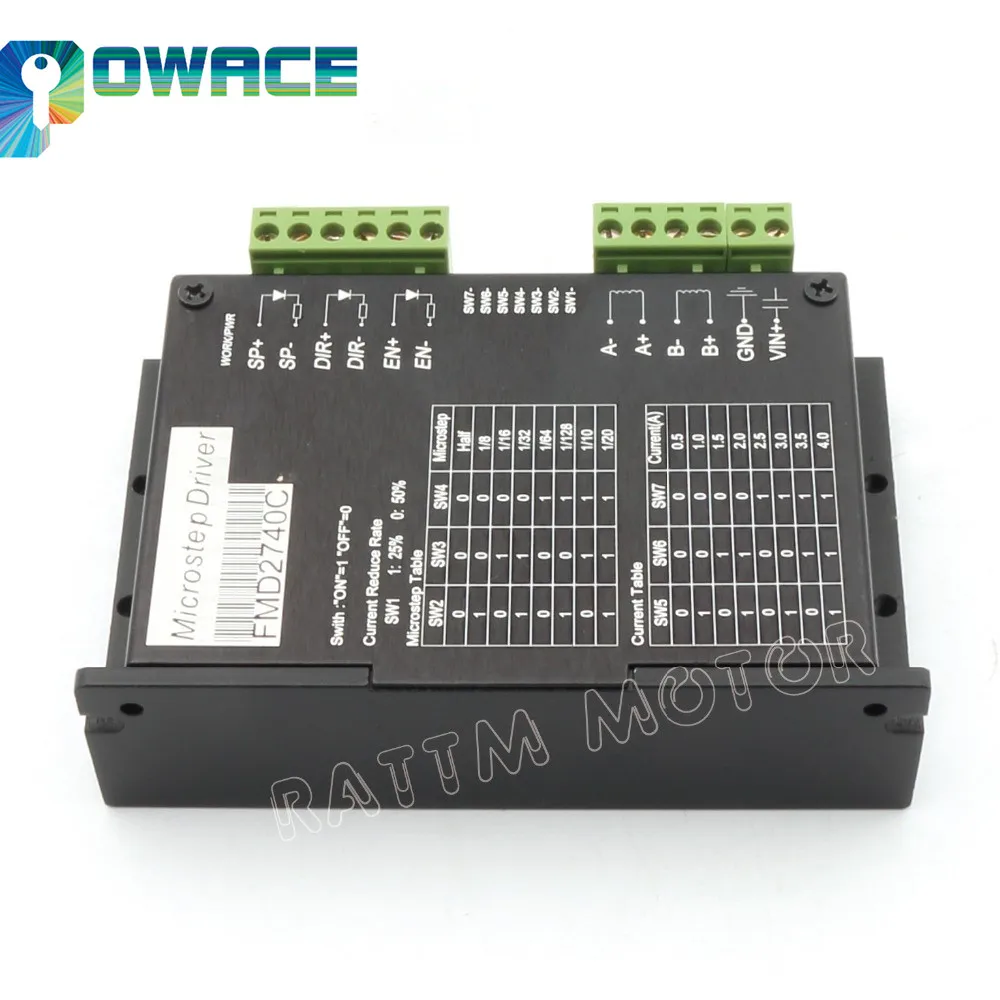

2. Драйвер шагового двигателя FMD2740C

FMD2740C с приводом от японского sanyo чип, после многократного оптимизации R & D и производства высокого подотдела 2-фазы привод шагового двигателя, подходит для езды на велосипеде малых и средних фазного тока меньше, чем 4A 2-фазный или 4-фазный гибридный шаговый двигатель. В связи с внедрением новой биполярной технологии постоянного тока измельчителя, использование того же двигателя может выводить больше скорости и мощности, чем другие драйверы. Сегменты шагового двигателя улучшают точность работы, уменьшают вибрации и снижение уровня шума.

1.Высокая производительность, низкая цена

2.Биполярный режим постоянного тока

3.Напряжение питания от 12 до 50 В постоянного тока

4.Высокоскоростная оптопара изоляция сигнала вход

5.Частота измельчения 20 кГц

6.Подразделение точности2 \ 8 16 \ 32 \ 64 \ 128 \ 10 20Опционально

7.Электрический входной сигнал совместим с TTL

8.Стационарный ток автоматически уменьшается наполовину

9.Конструкция формы удобна для установки

10.Максимальный ток привода4A

11.Привод каких-либо 4A фазный ток 2-фазный или 4-фазный гибридный шаговый двигатель

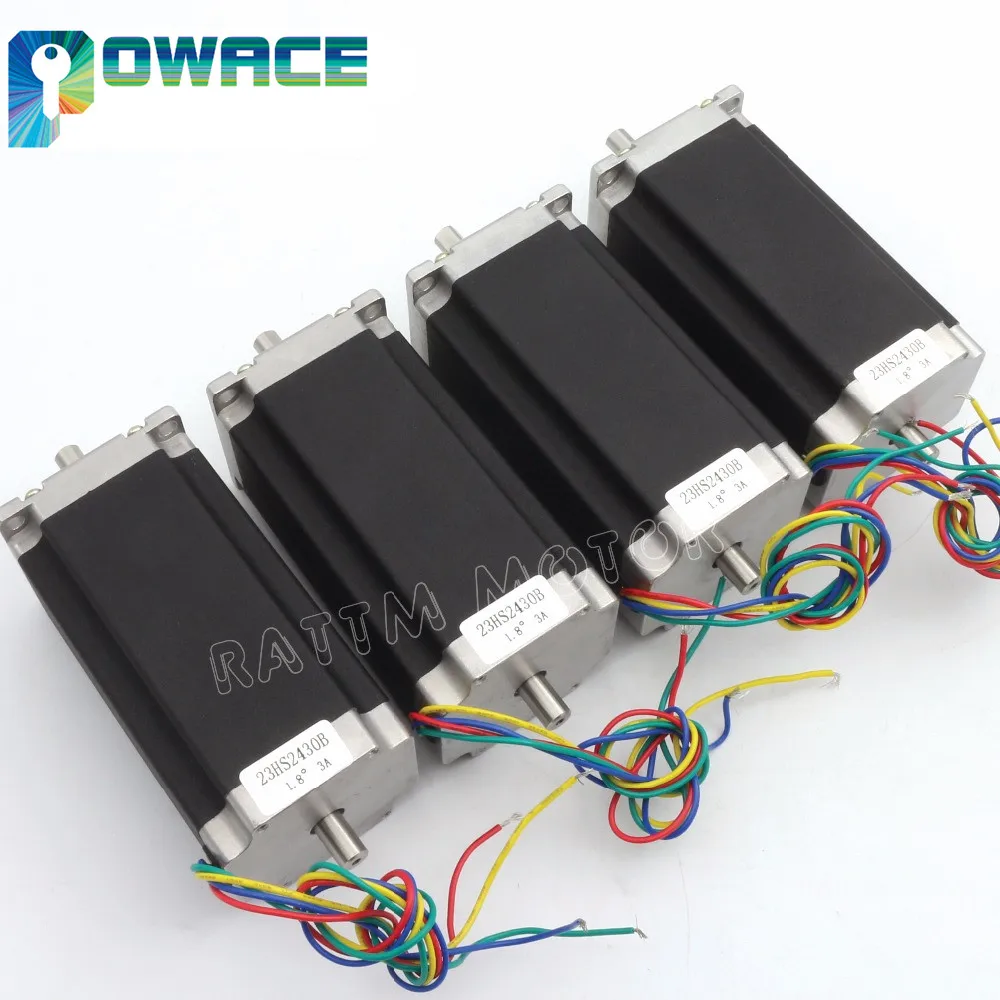

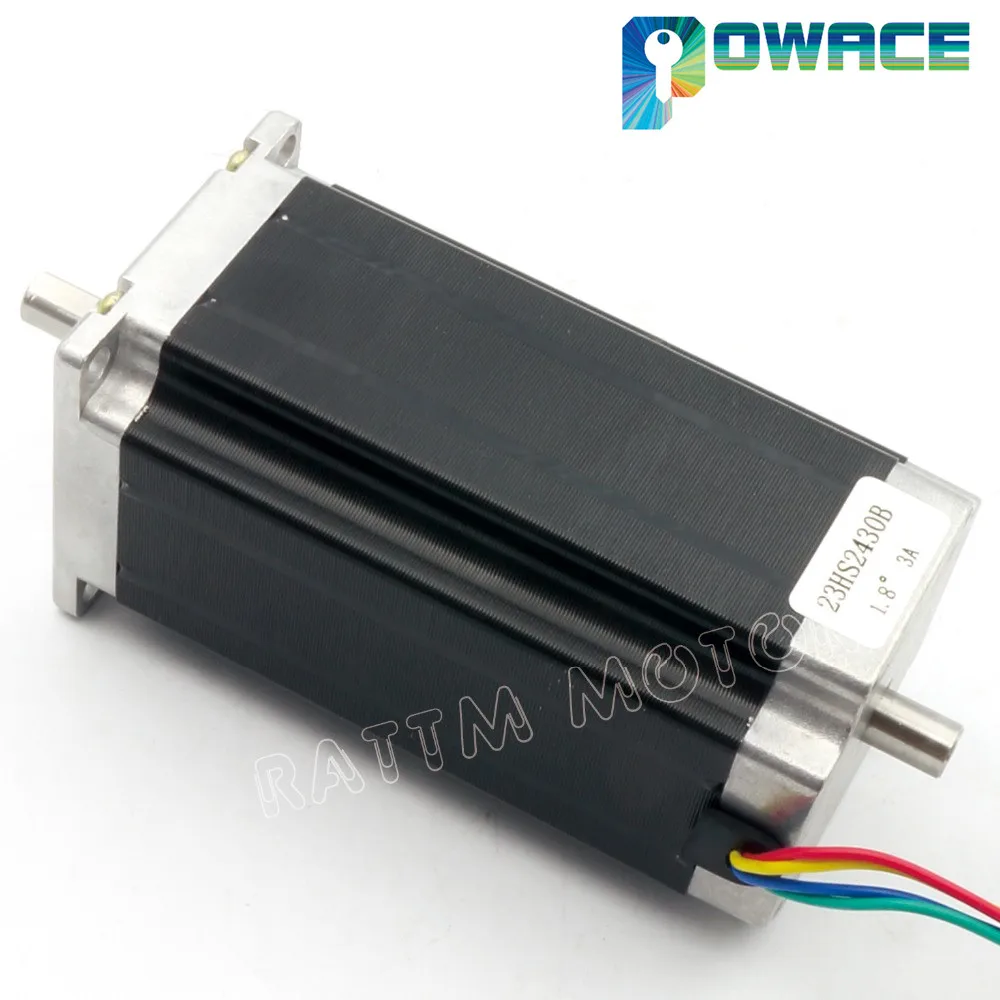

3. Шаговый двигатель

Технические характеристики

Часть №: 23HS2430B

Размер оправы: NEMA23

Угол поворота: 1,8 градусов

Ток: 3.0A/фаза

Сопротивление: 1,6 Ом/фаза

Индуктивности: 6,8 mH/фаза

Удерживающий крутящий момент: 280N. См/28kg-cm 425 oz-in

Инерция ротора: 800g-cm2

Кол-во проволочные выводы: 4

Вес: 1,66 кг

Длина: 112 мм

Вал: двойной вал, передний вал диаметром 8 мм, Длина 21 мм с двойной плоской длиной 10 мм, задний вал диаметром 8 мм и длиной 11 мм

Свинцовые провода двигателя:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

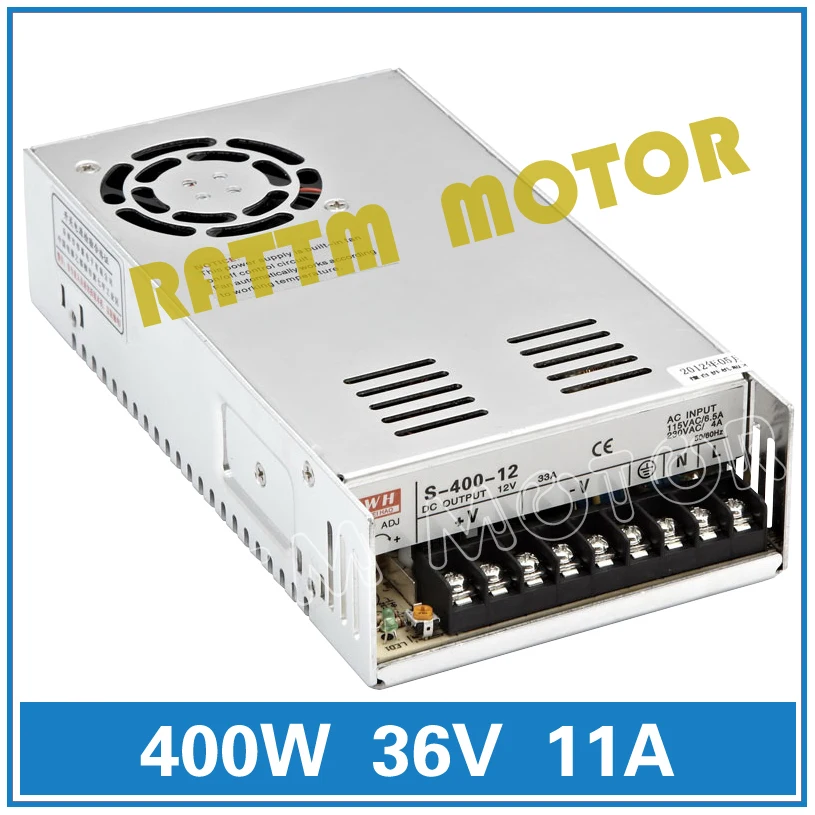

4. Импульсный источник питания

400W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 36v/9,7 A, однополюсный импульсный источник питания Выход импульсный источник питания светодиодного табло

5. Использование или применение
