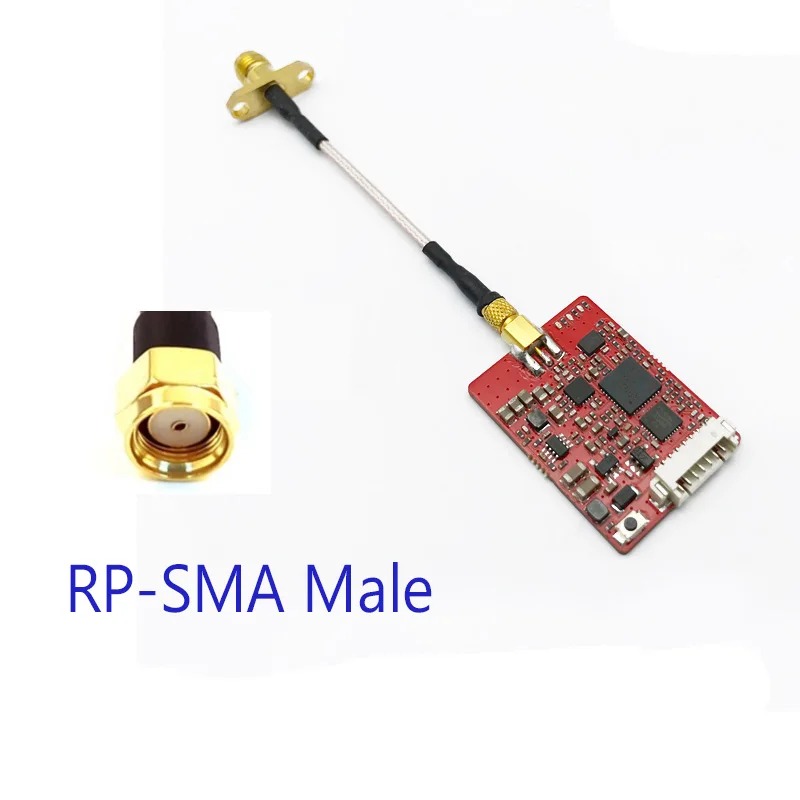

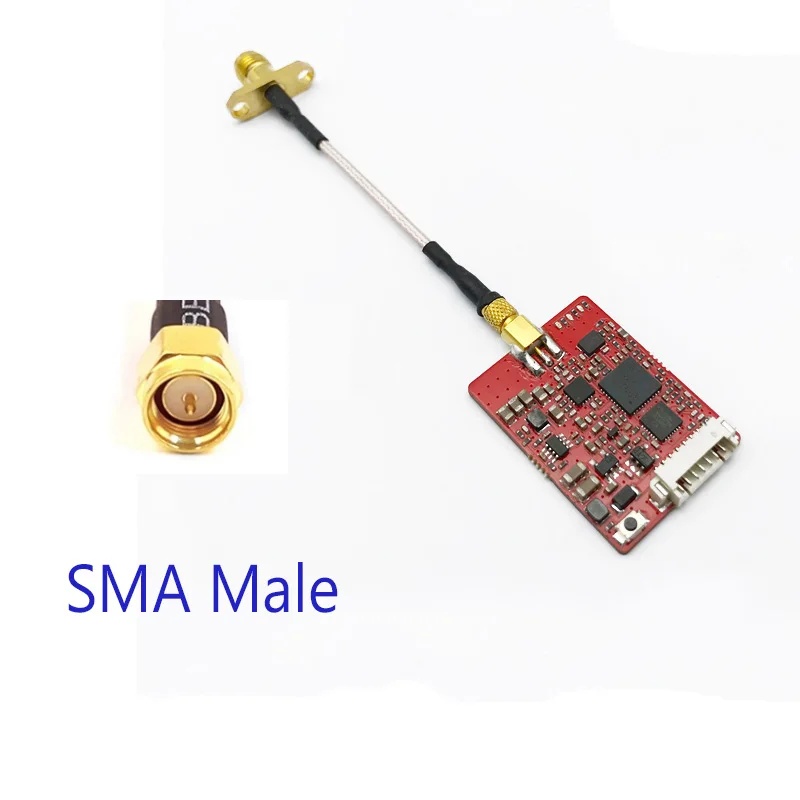

5,8G 48CH Беспроводной av-передатчик e708TM3 Pro VTX 25/200/500mW/выкл pitmmode переключаемая мини fpv-камера OSD Регулируемый передатчик FPV DC 7-26V


Комплект-1 шт. : 48CH , 25 МВт/200 мВт/500 МВт/выкл (питmode)  ;
Комплект 2 : 40CH , 25 МВт/200 мВт/500 МВт/800 МВт/Выкл (питmode) .

Технические характеристики
Модель: EWRF e708TM3 Pro
Частота:Комплект-1 шт.: 48CH ; Комплект 2:40CH
Передающая Мощность:Комплект-1 шт.: 25 МВт/200 мВт/500 МВт/питmode ; Комплект 2:25 МВт/200 мВт/500 МВт/800 МВт/питmode
Источник питания: DC7-26V(6S)
Ток (12 В):90 мА (25 МВт)/130 мА (200 МВт)/220 мА (500 мВтОбщее количество)/300mA (800 МВт)

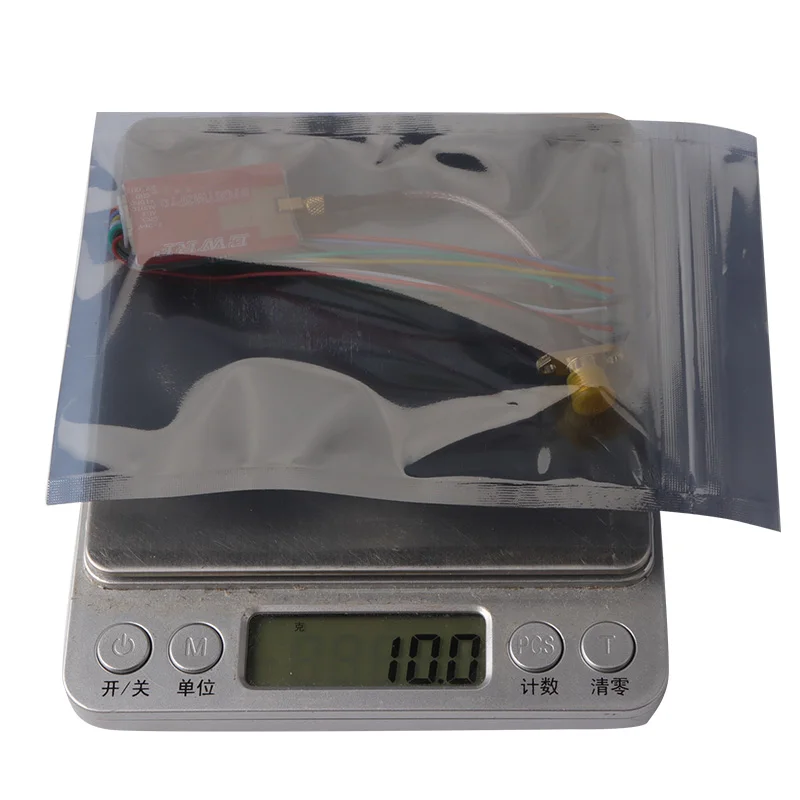

Вес: 4,4 г

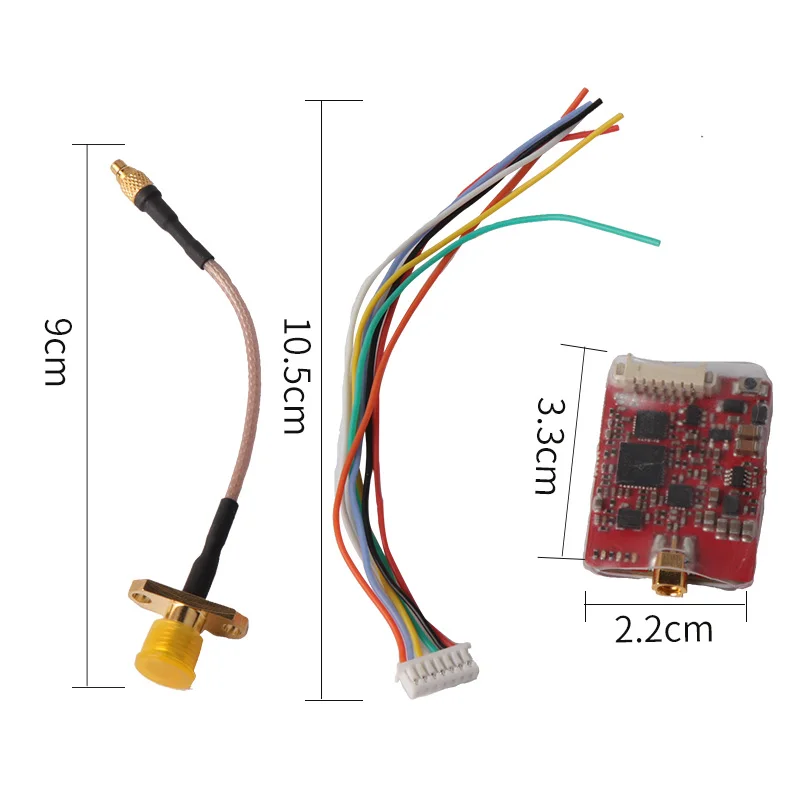

Стандартный размер: 29,9*21,7*4,85 мм

Основные Особенности
Регулируемый 4 режима: 25 МВт/200 мВт/500 МВт/800 МВт/OFF
Настройка параметров Betaflight/Cleanflight OSD
Очистка питания и переключение каналов без помех на другие
Меньший ток (12 В Источник питания: 220мa/500 мВт , 300mA/800 МВт)

Руководство пользователя
1. Светодиодный индикатор
Красный светодиодный индикатор показывает состояние режима работы или элемента при установке VTX (мигание 1 раз означает выбор каналов, мигание 2 раза означает выбор полос, мигание 3 раза означает выбор уровней мощности).
Синий светодиодный индикатор указывает на состояние Pitmode или значение элемента при установке VTX (например, при выборе каналов, 3 раза мигания означает канал 3. При выборе полос 3 раза мигание означает полосу C. Что касается элемента уровней мощности, 3 раза мигания означает Уровень мощности 500 МВт)
Зеленый светодиодный мигающий индикатор показывает, что защита от перегрева VTX работает, уровень мощности снизится.

2. Индикация режима работы
После включения красный и синий светодиоды будут сигнализировать о следующих трех элементах VTX в свою очередь: channel, диапазон и уровень мощности (время мигания красных и синих светодиодов указывает на элемент и значение соответственно). После этого Светодиоды указывают режимы работы.
Нормально: красный и синий светодиодный.
Pitmode: Красный светодиодный и синий светодиодный выключен.

3. Настройка
Нажмите и удерживайте кнопку, пока красный светодиодный индикатор не начнет мигать 1 раз, что означает выбор элемента канала, затем нажмите кнопку, чтобы выбрать каналы (синий светодиодный режим мигания соответствует каналу 1-8).
Нажмите и удерживайте кнопку снова, красный светодиодный индикатор мигнет 2 раза, что означает, что выбирается элемент диапазона, затем нажмите кнопку, чтобы выбрать ремешок (синий светодиодный индикатор мигания соответствует A-F ремешка).
Нажмите и удерживайте кнопку снова, красный светодиодный индикатор мигнет 3 раза, что означает выбор элемента уровня мощности, затем нажмите кнопку, чтобы выбрать питание (синий светодиодный индикатор мигания соответствует уровню мощности).
Наконец, нажмите и удерживайте кнопку, сохраните и выйдите из настройки VTX (этот шаг необходим для настройки).
Нажмите кнопку дважды, чтобы включить/выключить режим Питера.

Для Betaflight/Cleanflight OSD настройки канала, полосы, мощности и питема, пожалуйста, обратитесь к Настройке "Betaflight OSD EWRF transmitter'для получения подробной информации.

3. Пользовательские настройки питания
Нажмите кнопку и включите питание в течение 10 секунд. Передатчик войдет в расширенный режим. Синий светильник выключен, увеличьте четвёртую передачу питания (Пользовательская мощность). Четвертый и пятый настройки, добавьте две настройки значений для пользовательского файла питания. Есть 100 значений (Четвертый файл представляет десять цифр, пятый файл представляет цифры). Эти 100 значений составляют процент от 600 мВт до 25 МВт.

Примечание:

1.Убедитесь в том, что при установке модуля на Дрон достаточно места для воздушного потока, чехол с защитой от перегрева начинает уменьшать мощность даже для того, чтобы выключить в наибольшей степени.

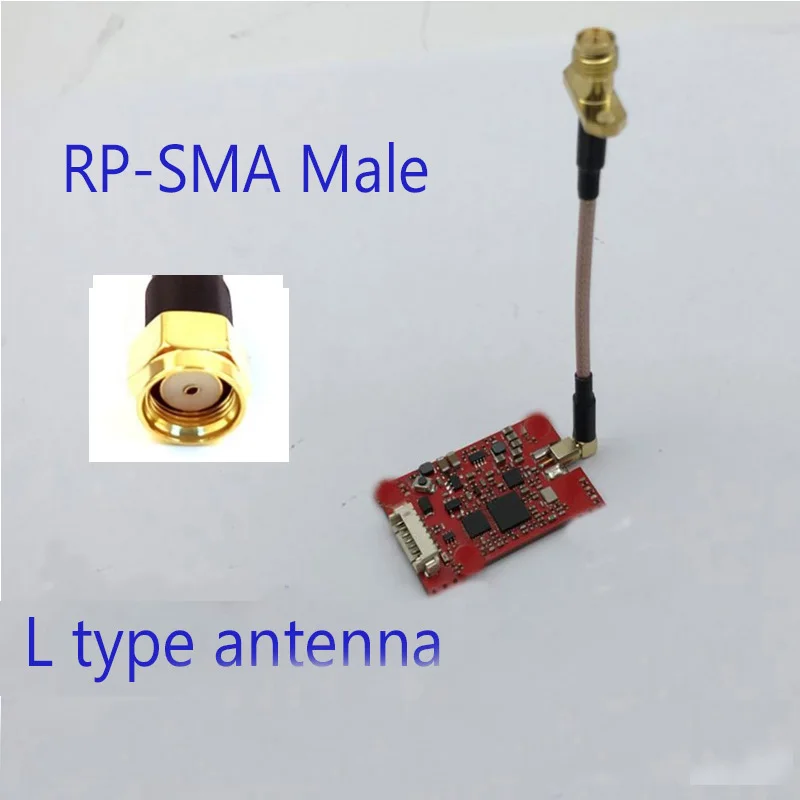

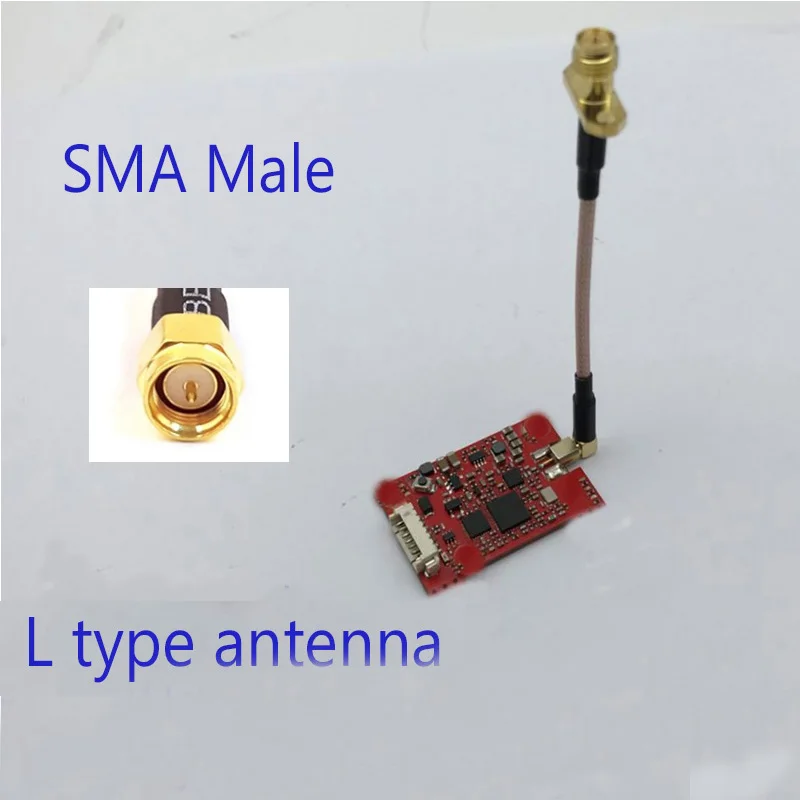

2.Пожалуйста, установите антенну перед включением питания для более длительного использования.


Упаковка включает в себя:

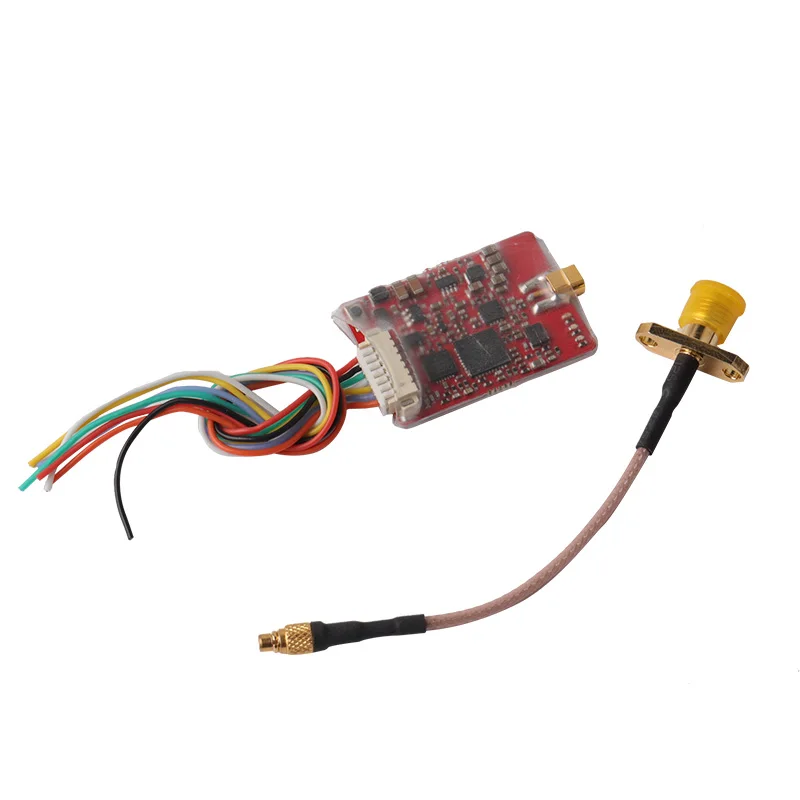

1 комплект передатчика e708TM3 Pro ( 40CH,800 МВт ; 48CH500 мВт, Опиум )

Примечания OK RC:
Только передатчик FPV, другие не входят в комплект.
Возможны незначительные отклонения из-за ручного измерения.
Отклонение цвета может отличаться из-за различных настроек монитора, пожалуйста, поймите.
Мы предоставляем вам лучший продукт и сервис. Если у вас есть какие-либо проблемы, пожалуйста, дайте нам знать, и мы решим проблему как можно скорее.
Большое спасибо, хороший день!

Пожалуйста, оставьте сообщение, чтобы сообщить нам, какой из них вам нужен:
Комплект 1: 48CH , 25mW/200mW/500mW/OFF (питmode);
Комплект 2: 40CH , 25mW/200mW/500mW/800mw/OFF (питmode).

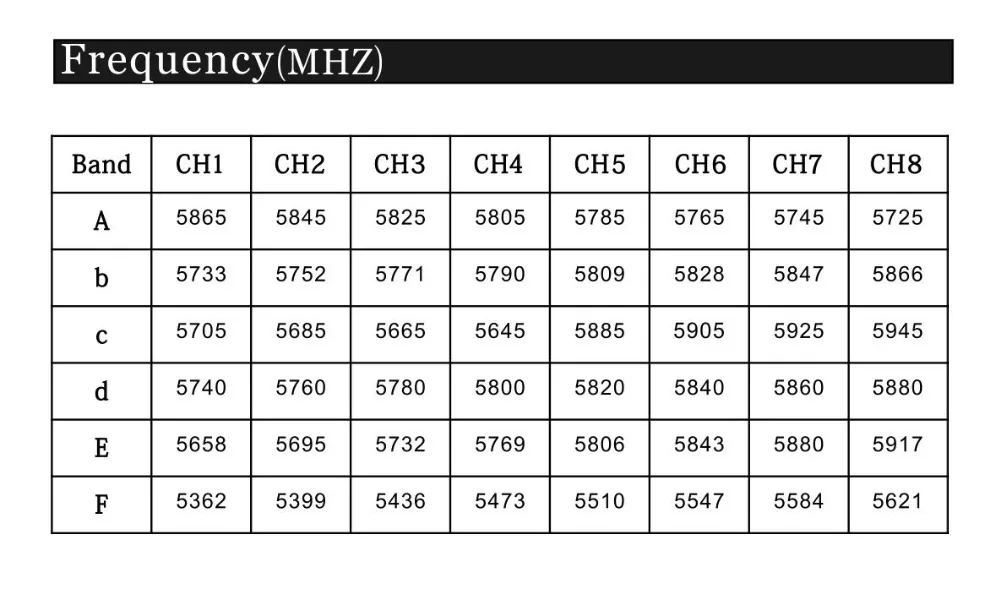

Частота (МГц)

Примечание:

1.Убедитесь в том, что при установке модуля на Дрон достаточно места для воздушного потока, чехол с защитой от перегрева начинает уменьшать мощность даже для того, чтобы выключить в наибольшей степени.
2.Пожалуйста, установите антенну перед включением питания для более длительного использования.
Максимальный ток выходного тока 5 в постоянного тока составляет 500 мА.
