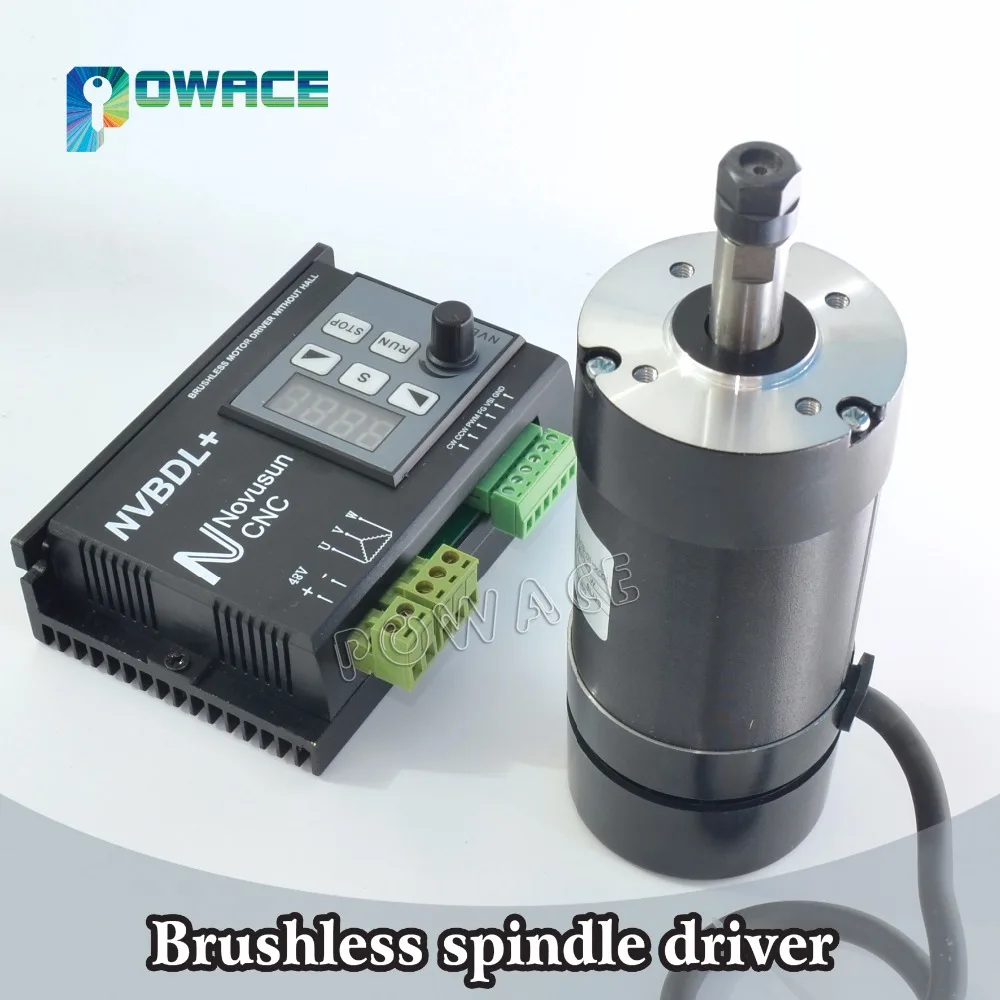

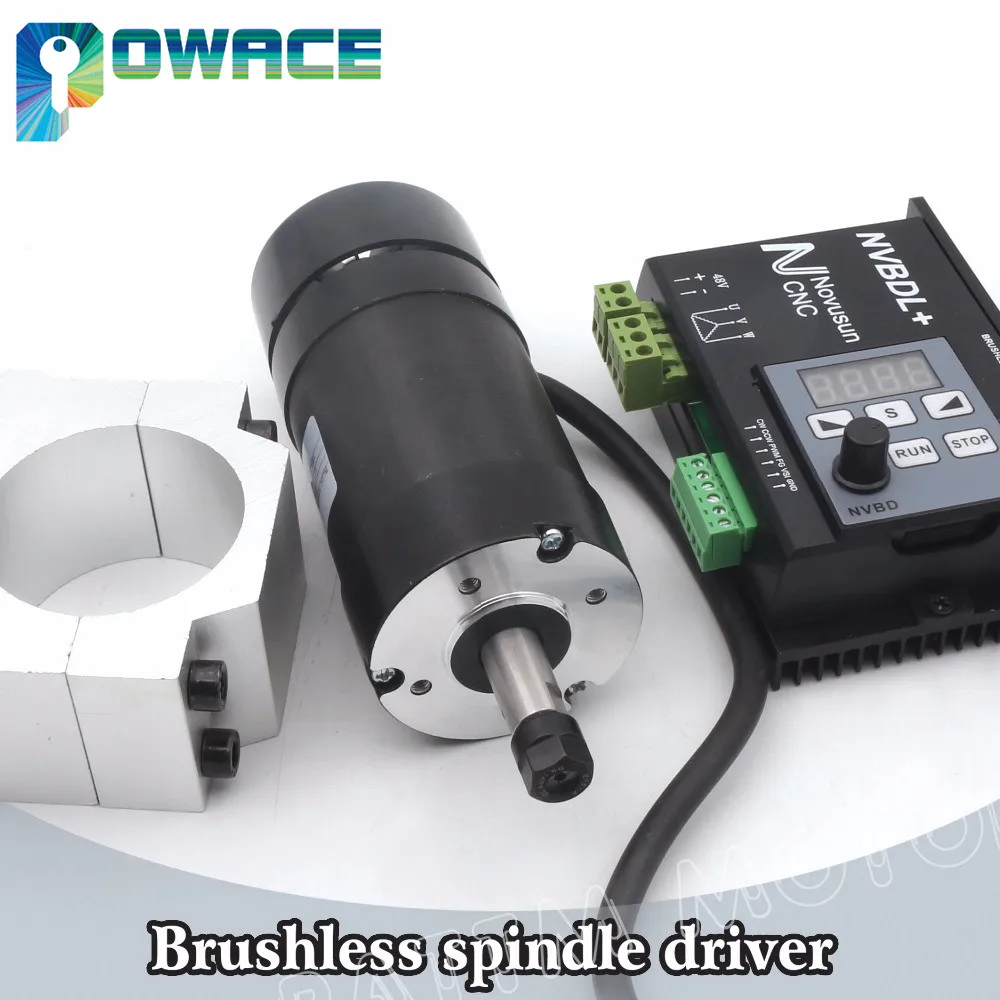

[EU STOCK] 400W Драйвер бесщеточного двигателя NVBDL без зала и BL шпиндель гравировальный



(1 шт.);600WС бесщеточным двигателемДрайверБез зала (1 шт.);400WС бесщеточным двигателемШпинделяБез зала (1 шт.);55 мм Крепление Двигателя Руководство пользователя на английском языке будет отправлено почтой.



I. Продукты краткое введение Этот бесщеточный драйвер без холла. Его можно использовать для гравировки металла или неметалла и других материалов.

II. Параметры характеристика

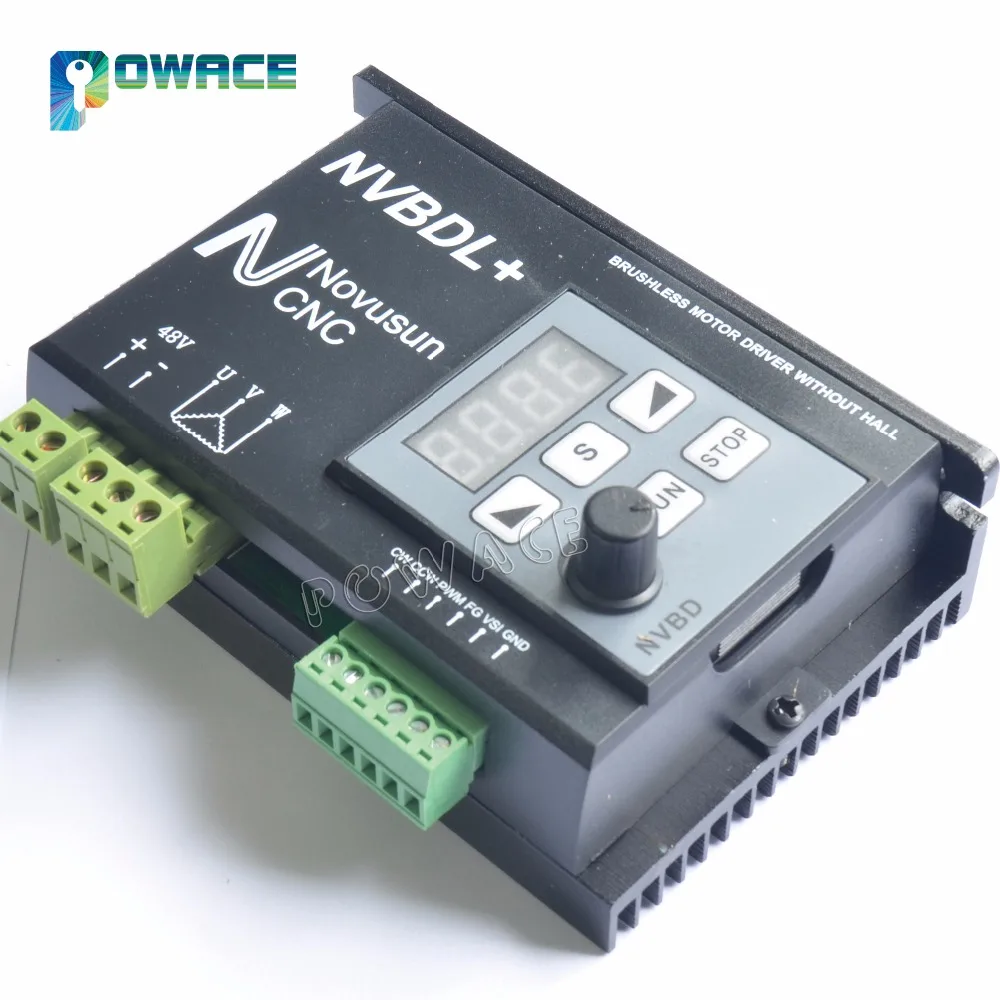

Драйвер:

1) Высокая производительность, низкие цены 2) Главный модуль управления DSP 3) Нет тока, когда нет движения 4) Диапазон напряжения 24VDC-60VDC 5) съемные панели 6) Максимальная мощность драйвера 600 Вт 7) 3 способа отладки: панельный потенциометр, внешний сигнал напряжения, внешний ШИМ сигнал 8) Максимальная скорость работы двигателя 12000р/мин. 9) порт тестирования скорости для пользователя для проверки реальной скорости. 10) внутренний контроль перенапряжения, перегрузки по току и задержки 11) совместимый входной сигнал TTL   Двигатель:

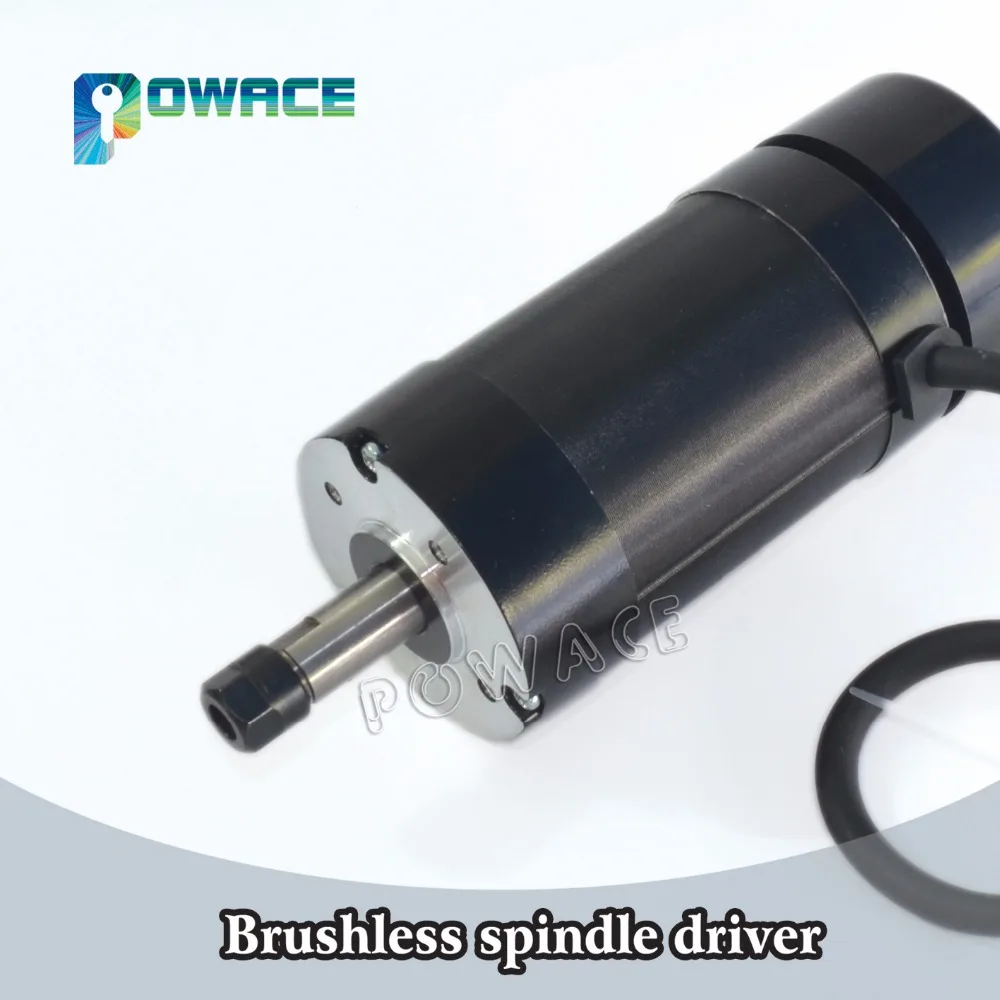

 1) Мощность: 400W

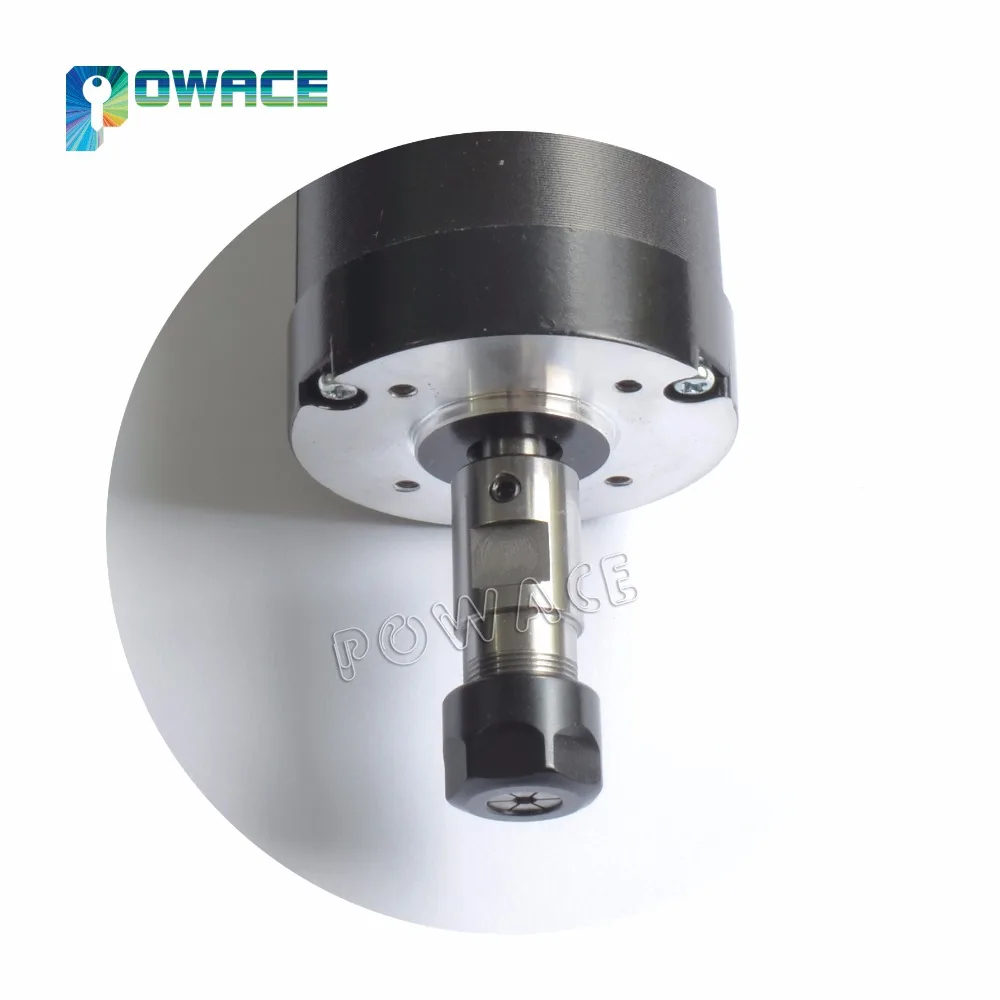

2) Входное напряжение: 48 В 3) Скорость вращения: 12000 об/мин 4) крутящий момент: 0,45 Н. М 5) Сопротивление изоляции: > 2 Ом 6) Диэлектрическая прочность: 400 В 7) Диаметр: 55 мм 8) Длина патрона: части беседки 35 мм (включая гайку и сэндвич 43 мм) 9) диаметр патрона детали: 16 мм 10) общая длина двигателя: 172 мм (включая захватывающие детали и двигатель) 11) шпинделя Вес: 1,1 кг 12) стока шпинделя: около 0,01-0,03. 13) Крепление: размер контура изделия 118*76*33 мм, как показано на рисунке 1-7. Два установочных отверстия размером 110 мм





III. Интерфейс подключения высокой четкости

NVBDL + без Холла отзывы, другие части такие же, как NVBDH +.

NVBDH + и NVBDL + таблица подключения как таблица 2-1.зеленый цвет зал сигнальный кабель только для NVBDH +.

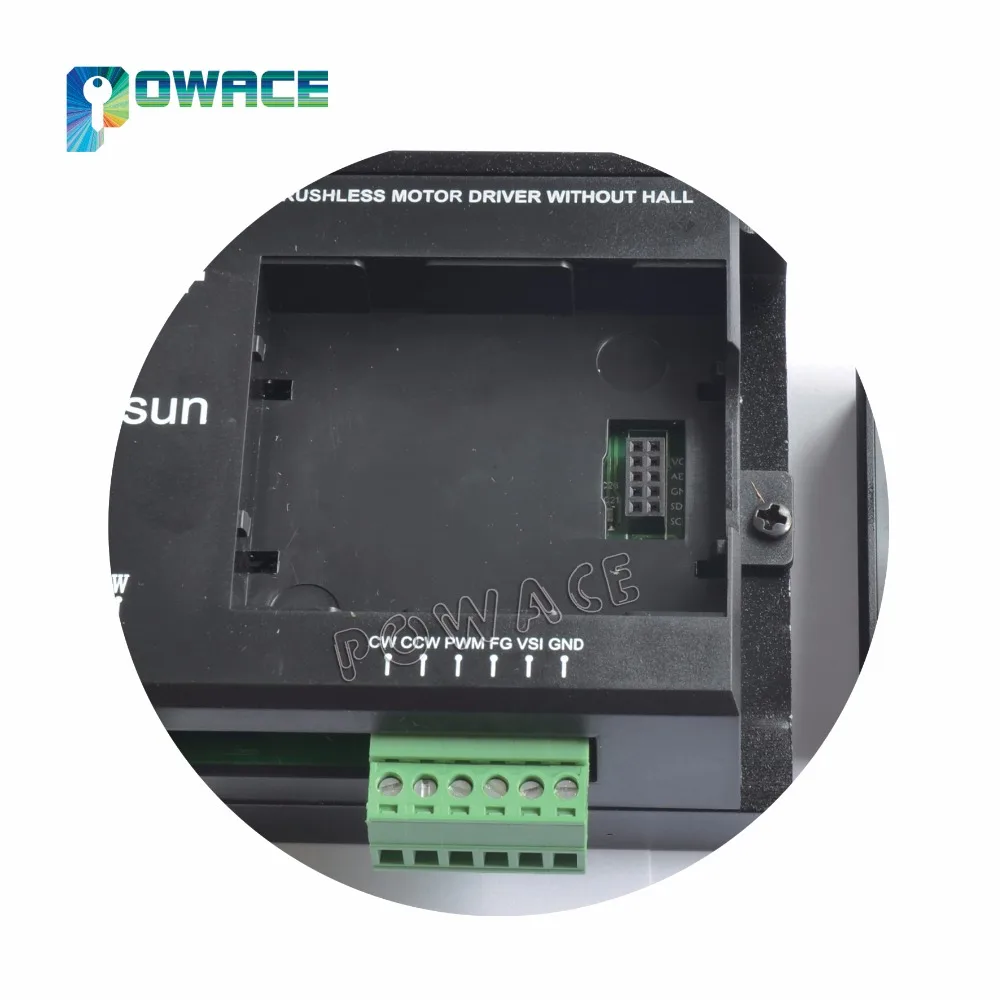

Марка Определение Тип + Основной источника питания + Диапазон входного напряжения 24-60 в, наш совместимый шпиндель 48 В, поэтому здесь мы отмечали 48 В NVBDH +/NVBDL + - Основной источника питания заземления NVBDH +/NVBDL + U Бесщеточный мотор U фазы NVBDH +/NVBDL + V Бесщеточный мотор в фазы NVBDH +/NVBDL + W Бесщеточный двигатель W фазы NVBDH +/NVBDL + H + Блок питания +, напряжение 12 В NVBDH + H- Зал источника питания заземления NVBDH + HW Отзывы Холла W фазовый сигнальный кабель NVBDH + HV Отзывы Холла V фазовый сигнальный кабель NVBDH + Синтетический каннабиноид класса дибензопиранов HU Отзывы Холла U фазовый сигнальный кабель NVBDH + По часовой стрелке Порт сигнала управления вращением двигателя по часовой стрелке NVBDH +/NVBDL + Против часовой стрелки Порт сигнала управления вращением двигателя по часовой стрелке NVBDH +/NVBDL + PWM Входной порт управления скоростью PWM NVBDH +/NVBDL + FG Выходной порт для проверки скорости двигателя NVBDH +/NVBDL + ВСИ Входной порт с аналоговым управлением скорости NVBDH +/NVBDL + GND Управление сигнала соприкосновения NVBDH +/NVBDL +

3,1 NVBDL + подключение

NVBDL +-это драйвер без холла, отзывы, поэтому подключение проще, чем NVBDH +. Здесь мы также вводим 3 режима управления.

1. NVBDL + панель управления скоростью + панель управления пуском/остановкой

NVBDL + панель управления скоростью + панель управления пуском/остановкой, пожалуйста, посмотрите на картинку. В этом режиме, если система управления должна собирать данные о скорости двигателя, то FG,GND порт на NVBDH + должен подключаться к порту сбора сигналов, GND порт на контроллере. Кабель толстый желтый, толстый зеленый и Толстый синий-это фаза U \ V \ W двигателя, они соединяются с портом UVW на драйверах соответственно. Заломов нет соединения.
