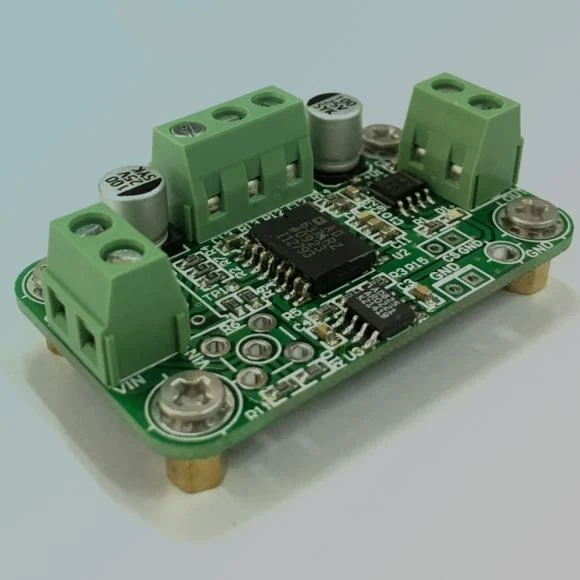

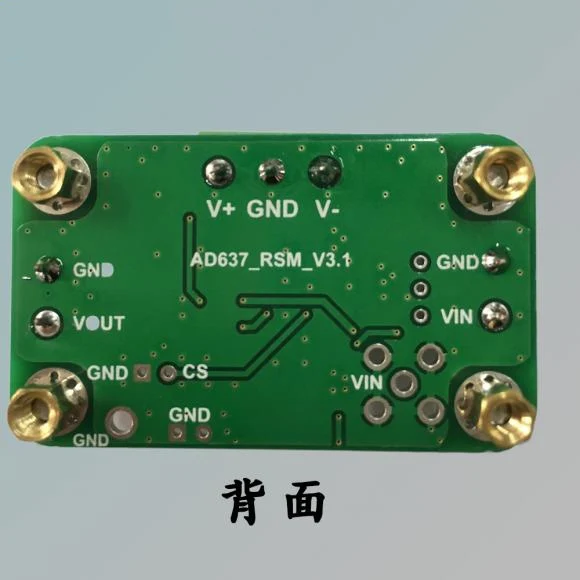

Модуль датчика AD637 Действительный модуль определения значения точность

AD637 RMS модуль обнаружения Версия 3:   (1) Быстрая реакция измерения;   (2) ширина полосы пропускания в диапазоне точности измерений шире;   (3) высокое входное сопротивление;   (4) различные схемы фильтров обеспечивают точность измерений;   (5) Удалите хлопотный процесс работы калибровки потенциометра по умолчанию.   1 модуль введение   Модуль измерения значений AD637 RMS предназначен для изменения значения RMS внешнего входного сигнала переменного тока в выходной сигнал постоянного тока, который может рассчитать истинное значение RMS различных сложных форм волны. Измеряемое эффективное значение входного сигнала может достигать 7 В. Для сигнала 1Vrms пропускная способность-3 дБ до 8 МГц. Кроме того, AD637 может уменьшить статический ток от 2 мА до 350 а с помощью CS pin. Таким образом, он широко используется для сбора данных, инструментов и других случаев.   Основные особенности модуля заключаются в следующем:   (1) широкий диапазон электропитания: ± 5 В ~ ± 15 В; Широкий диапазон измерения: 0 ~ 7vrms.   Когда ± 5 в источник питания, Входное эффективное значение диапазон напряжения: 0 ~ 1,4 vrms;   Когда ± 12 В ~ ± 15 в источник питания, входное эффективное значение диапазон напряжения: 0 ~ 7vrms.   (2) Он может измерять сигнал постоянного тока и сигнал переменного тока.   (3) Максимальная точность измерения: < 1%.   (4) Быстрая скорость отклика, самая медленная скорость отклика измерения: < 200 мс.   (5) Максимальная пропускная способность 3 дБ: 8 МГц.   (6) пульсация выходного напряжения постоянного тока мала: менее 2 мВ.   (7) вход модуля имеет буфер op amp, поэтому входное сопротивление модуля высокое: 10M Ω; Выход модуля через буфер op amp, таким образом, модуль имеет сильную Грузоподъемность: 100 Ом ~ + ∞.   (8) интерфейсы ввода и вывода являются гибкими, в двух формах, один-интерфейс терминала (по умолчанию), другой-интерфейс SMA (по умолчанию не приваривается).   (9) с функцией выбора чипа: потребление энергии может быть уменьшено путем управления штифтом выбора чипа, выбор чипа по умолчанию на плате является эффективным, и штифтовый интерфейс (не сварен) предназначен для управления отбором чипов; Функция калибровки максимального выходного напряжения: Отрегулируйте калибровку потенциометра вручную, так как конструкция цепи на плате обеспечивает точность измерений, поэтому потенциометр не сварен по умолчанию.   (10) Этот модуль проектирует гнездо GND, которое используется для подключения зонда заземления мультиметра, чтобы облегчить тестирование пользователя.   (11) Размер модуля: 5 см × 3 см. (12) в соответствии с фактическими потребностями пользователей, мы можем настроить соответствующие модули. Из-за утомительного процесса отладки требуется определенное количество платы за изготовление на заказ.     2 модуль интерфейса   Схема каждого интерфейса модуля показана на рисунке. Схематическая схема интерфейса модуля Метод подключения интерфейса 3 модуля Схема тестового подключения модуля 4 модуль отладки эффект Модуль тест входной формы сигнала биполярная Синусоидальная волна с частотным диапазоном 0 ~ 8 МГц. В соответствии с руководством по чипу результаты тестирования осциллографа и цифрового мультиметра приведены, когда входные эффективные значения составляют 10 мВ, 100 мВ, 1 В, 3 в и 7 в соответственно. Условия тестирования: вход синусоидальной волны; Пульсация регулируемого источника питания постоянного тока составляет менее 2,5 мВ; Используется проводное соединение RF. Следующие результаты тестирования будут немного отличаться из-за различий в настройках устройства.



输入有效值为 10mV

输入有效值为 100mV

频率范围

误差范围

频率范围

误差范围

0-10 кГц

1%以内

0-80 кГц

1%以内

10 кГц-20 кГц

2%以内

80 кГц-200 кГц

2%以内

20 кГц-60 кГц

10%以内

200 кГц-500 кГц

10%以内

120 кГц左右

-3dB

1 МГц左右

-3dB

输入有效值为 1V

输入有效值为 3V

频率范围

误差范围

频率范围

误差范围

0-300 кГц

1%以内

0-350 кГц

1%以内

300 кГц-2,5 МГц

2%以内

350 кГц-1,6 МГц

2%以内

2,5 МГц-4,3 МГц

10%以内

1,6 МГц-2,2 МГц

10%以内

8 МГц

-3dB

3,2 МГц

+ 3dB

输入有效值为 7V

频率范围

误差范围

0-400 кГц

1%以内

400 кГц-1 МГц

2%以内

1 МГц-1,6 МГц

10%以内

2,2 МГц左右

+ 3dB

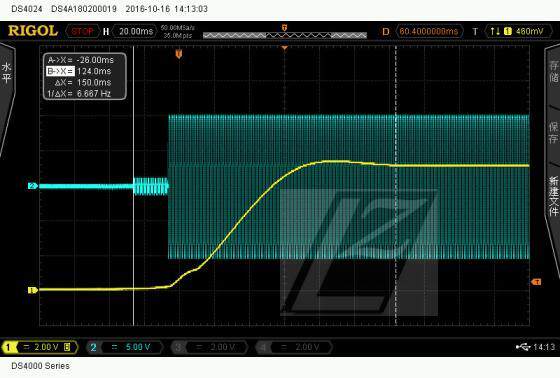

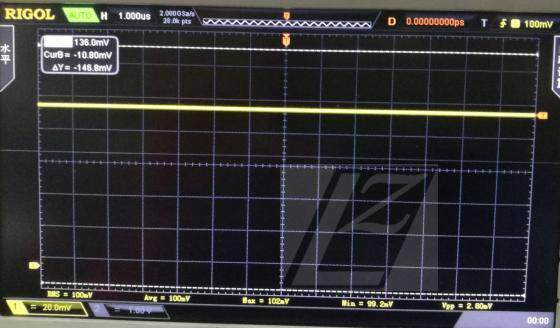

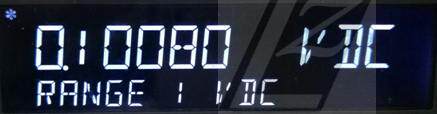

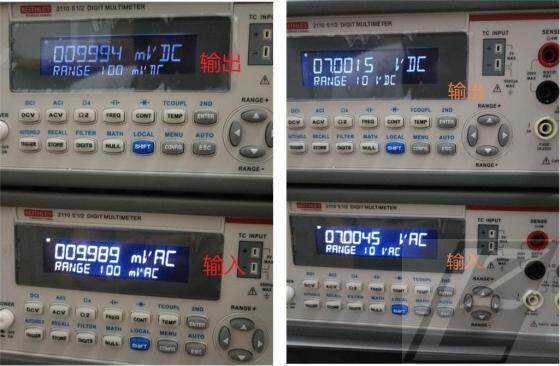

Выходной сигнал при вводе 100mvrms синусоидального волнового сигнала Выходное эффективное значение при вводе 100mvrms синусоидального волнового сигнала Вход и выход по сравнению со скоростью 10mvrms и 7 Вт (5 1 / 2 цифровой мультиметр) Введите время отклика при переключении с 10mvrms на 7vrms Введите время отклика при переключении с 7vrms на 10mvrms
