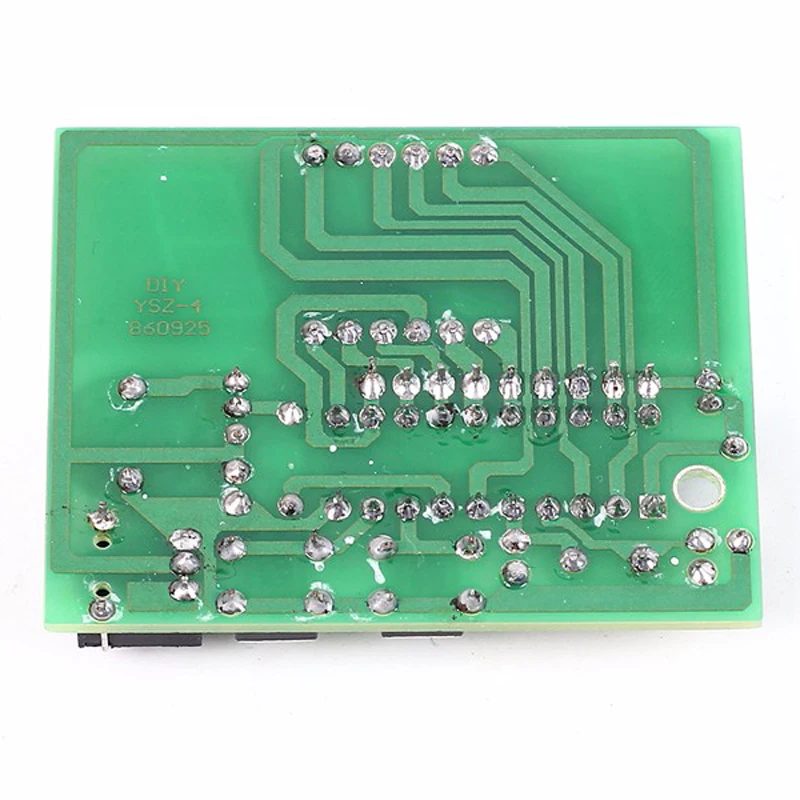

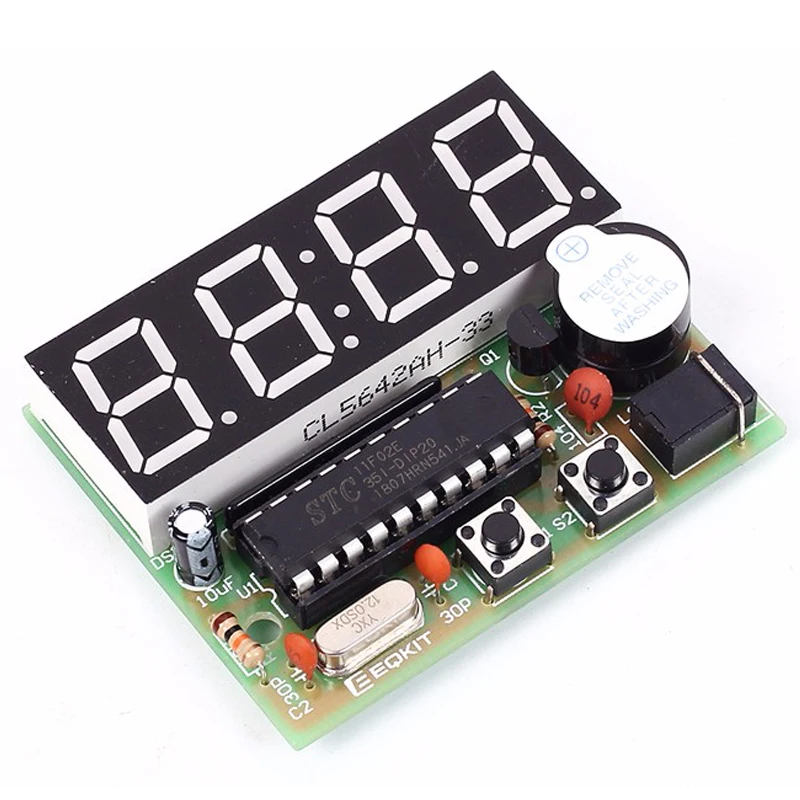

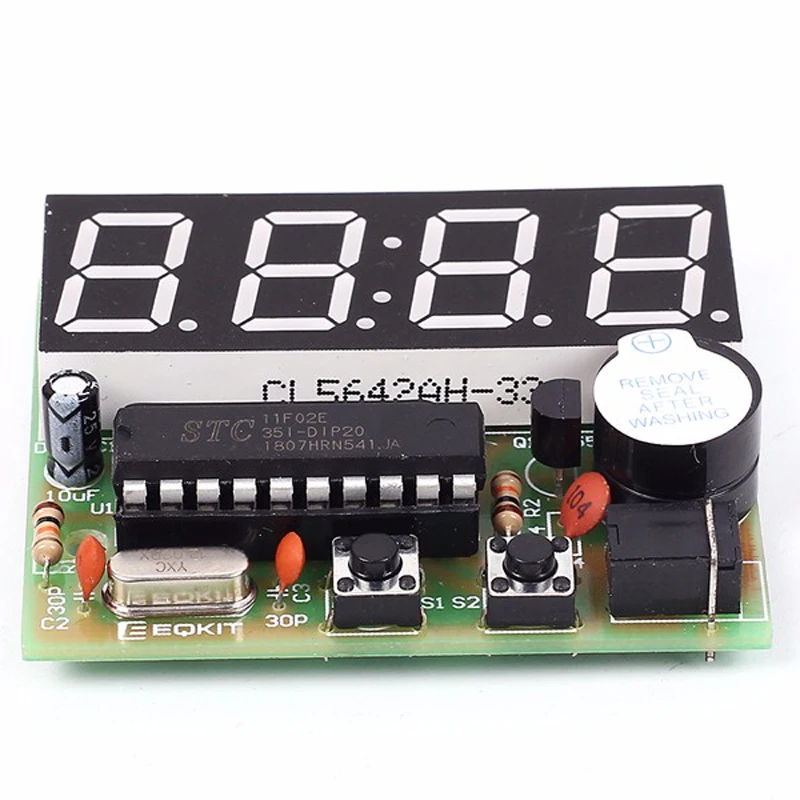

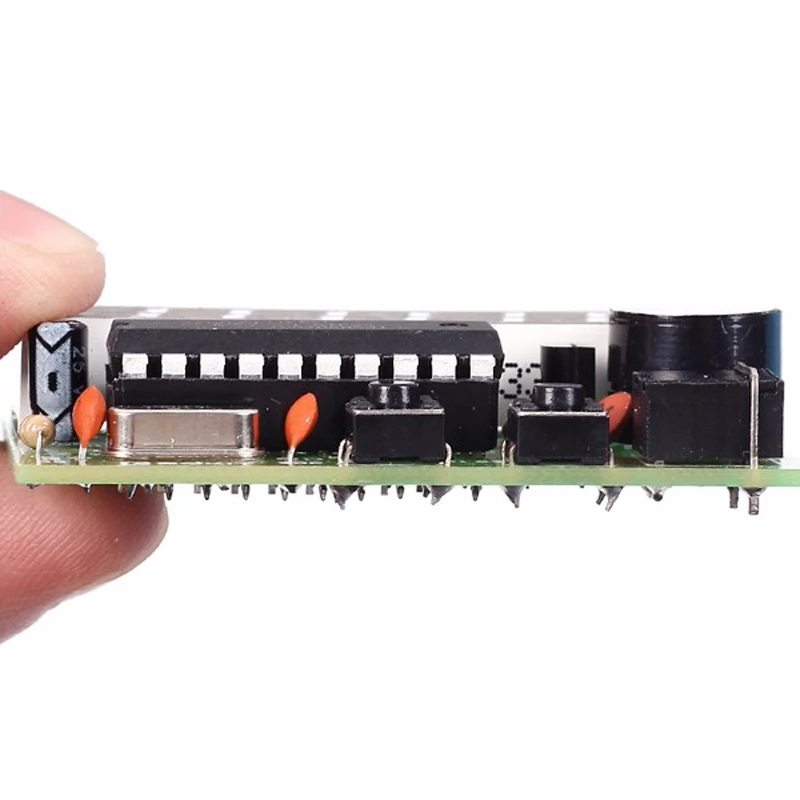

AT89C2051-based четырех электронных часов Модель комплекта: YSZ-4 Напряжение питания: 3V-6V Размер печатной платы: 52 мм * ширина 42 мм Функция: 1. Коррекция секунд (для точной школы) 2. Переключение на каждый минутный Независимый дисплей 3. Весь момент времени (8-20 часов может быть выключен) 4. Две настройки будильника (можно выключить функцию будильника) Особенности комплекта: А. 0,56 дюймовые специальные красные цифровые часы для дисплея; B. Импорт AT89C2051 для master chip; C.1.2мм Толстая печатная плата из военного класса FR-4; D. Точное время в пути, погрешность в диапазоне времени в пути-от 1 до + 1 секунды каждые 24 часа. В данном наборе содержатся USB до 3,5 мм шнур питания, Подключите USB зарядное устройство может использоваться. 1. Введение YSZ-4 четырех электронных часов, это занимает AT89C2051 ядро, в общей сложности 16 электронных компонентов, чтобы сбыть два канала будильника, (8:00-20:00) на будильник, точная регулировка, И другие функции.

2. Параметр

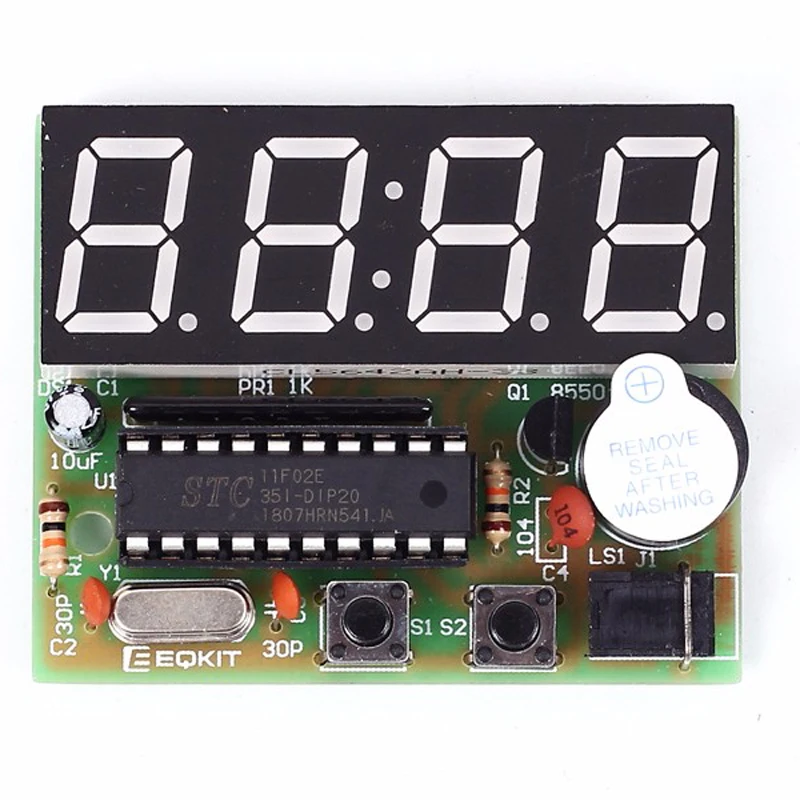

3. Принцип Вся система с помощью минимальной системы MCU, ключевая Входная схема, схема отображения, схема зуммера и детали источника питания. 1>. MCU минимальная система: включая U1 (AT89C2051), C1, R1 для питания на цепи сброса. Цепь часов состоит из C2, C3 и Y1. 2>. Схема ввода нажатой кнопки: состоит из S1, S2, короткое нажатие кнопки, как только зазвенит громкий звонок, нажмите кнопку, как только зазвенит два громкий звонок. 3>. Схема отображения: 4 биты общего катода и на резисторы PR1 упакованы. 4>. Схема зуммера: состоит из Q1, R2 и LS1, короткое нажатие кнопки, как только зазвенит громкий звонок, длинное нажатие кнопки, как только зазвенит два громкий звонок. 5>. J1 является входным терминалом питания 5 В, фильтрация C4. 4. Инструкция по эксплуатации Он будет отображаться 12:59 при включении, в то время как обычный интерфейс («часы: минуты»). Оба канала будильника открыты. В то же время, первый будильник установлен в 13:01. Второй будильник установлен в 13:02. После включения, короткое нажатие s2.дисплей цифровой трубки будет переключаться между «часами: минуты» и «минуты: секунды»; Длительное нажатие S1, чтобы войти в меню настроек системы. Есть подменю A, B, C, D, E, F, G, H, I. Короткое нажатие S1 sub-menu plus увеличение на градусы. Наконец-то вернуться к нормальному интерфейсу Подменю: коррекция в течение нескольких часов Отображение данных добавит 1 после нажатия s2.после настройки подменю, затем короткое нажатие S2, чтобы сохранить скорректированные результаты и выйти из подменю, введите B sbumenu B подменю: коррекция в течение нескольких минут Отображение данных добавит 1 после нажатия s2.после настройки подменю B, затем короткое нажатие S2, чтобы сохранить скорректированные результаты и выйти из подменю B, введите C sbumenu Подменю C: переключатель сигнализации времени Состояние по умолчанию включено (сигнал ON-time-alarm открыт с 8:00 до 20:00) Он будет переключаться между включением и выключением (ON-time-alarm closed) при нажатии S2. Короткое нажатие S2, чтобы сохранить настраиваемые результаты и выйти из подменю C, энтерд сбуменю Подменю D: Первый переключатель будильника Состояние по умолчанию включено (открыт первый будильник) Он будет переключаться между включением и выключением (первый будильник закрыт) при нажатии S2. Если установить ВКЛ, нажмите кнопку S1, чтобы сохранить и выйти, а затем введите E подменю; Если установлен режим выключения, нажмите кнопку S1 для сохранения и выхода, затем введите подменю G; Е подменю: первый набор будильников в течение нескольких часов Отображение данных добавит 1 после нажатия s2.после корректировки подменю E, затем короткое нажатие S2, чтобы сохранить скорректированные результаты и выйти из подменю E, введите F sbumenu F подменю: первый набор будильников в течение нескольких минут Отображение данных добавит 1 после нажатия s2.после настройки подменю F, затем короткое нажатие S2, чтобы сохранить скорректированные результаты и выйти из подменю F, введите G sbumenu Меню G Sub: второй переключатель будильника Состояние по умолчанию включено (второй будильник открыт) Он будет переключаться между включением и выключением (второй-будильник закрыт) при нажатии S2. Если установлен Режим ВКЛ, нажмите кнопку S1 для сохранения и выхода, затем введите подменю H; Если установлен режим выключения, нажмите кнопку S1 для сохранения и выхода, затем введите обычный интерфейс; Подменю H: второй будильник в течение нескольких часов Отображение данных добавит 1 после нажатия s2.после настройки подменю F, затем короткое нажатие S2, чтобы сохранить настраиваемые результаты и выйти из подменю H, введите I sbumenu I Sub menu: второй набор будильников в течение нескольких часов Отображение данных добавит 1 после нажатия s2.после настройки подменю I, затем короткое нажатие S2, чтобы сохранить настраиваемые результаты и выйти из подменю H, затем введите обычный интерфейс. Вторая коррекция: Короткое нажатие S2 в обычном интерфейсе, затем введите интерфейс «минуты: секунды». Длительное нажатие S2, сделайте второй ноль. Затем короткое нажатие S2 дважды введите обычный интерфейс

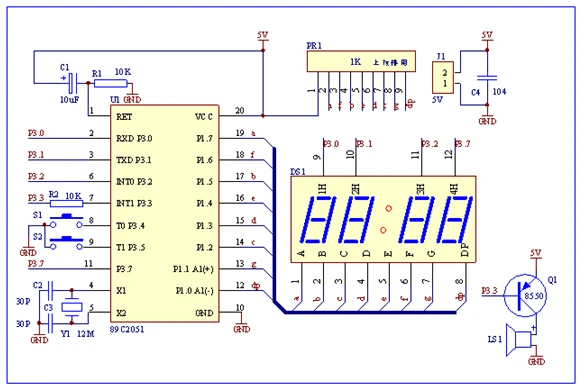

5. Схема

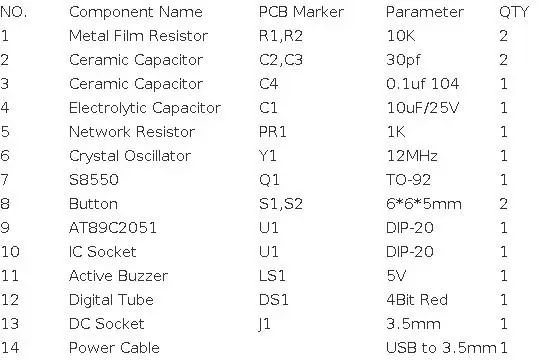

6. СПИСОК КОМПОНЕНТОВ
