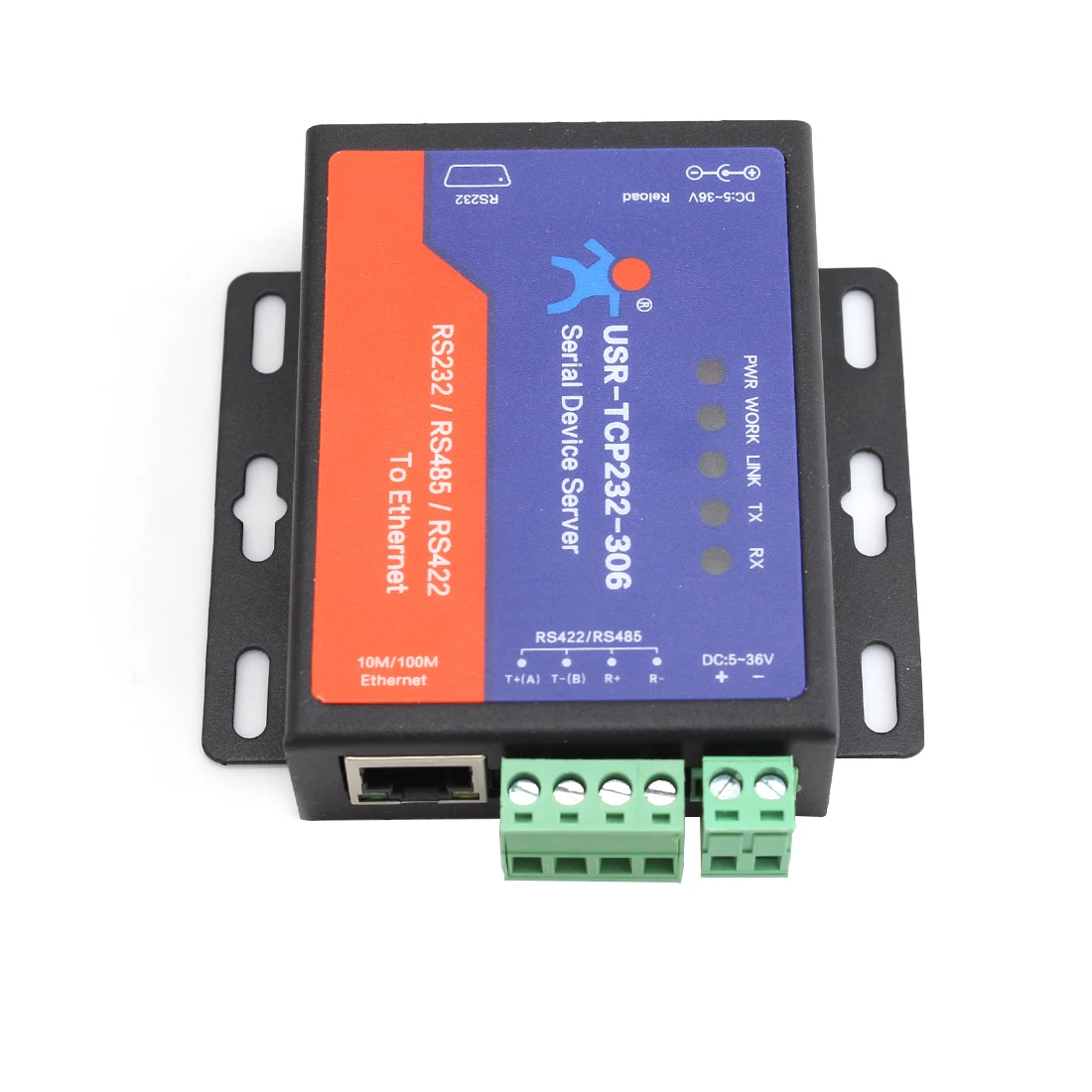

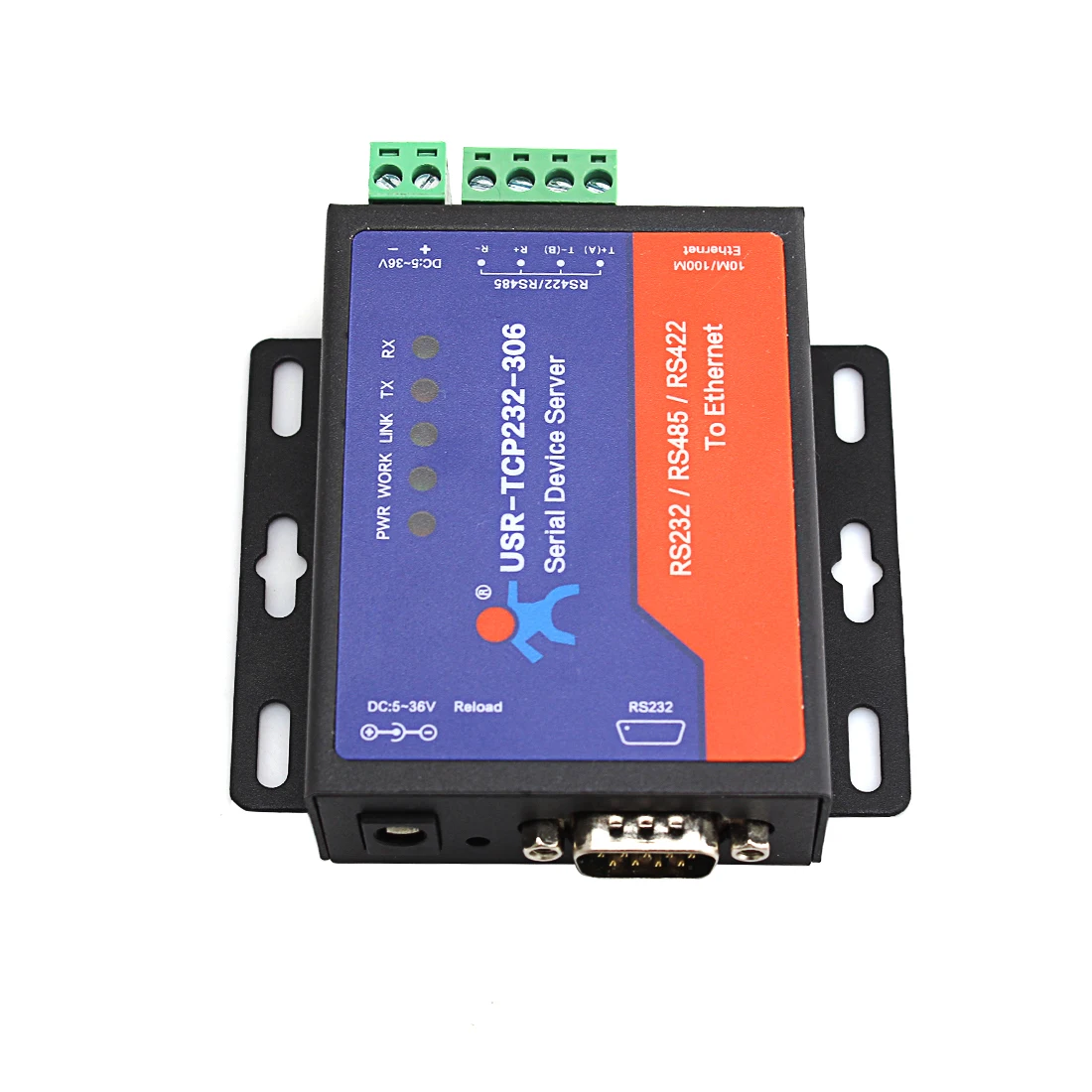

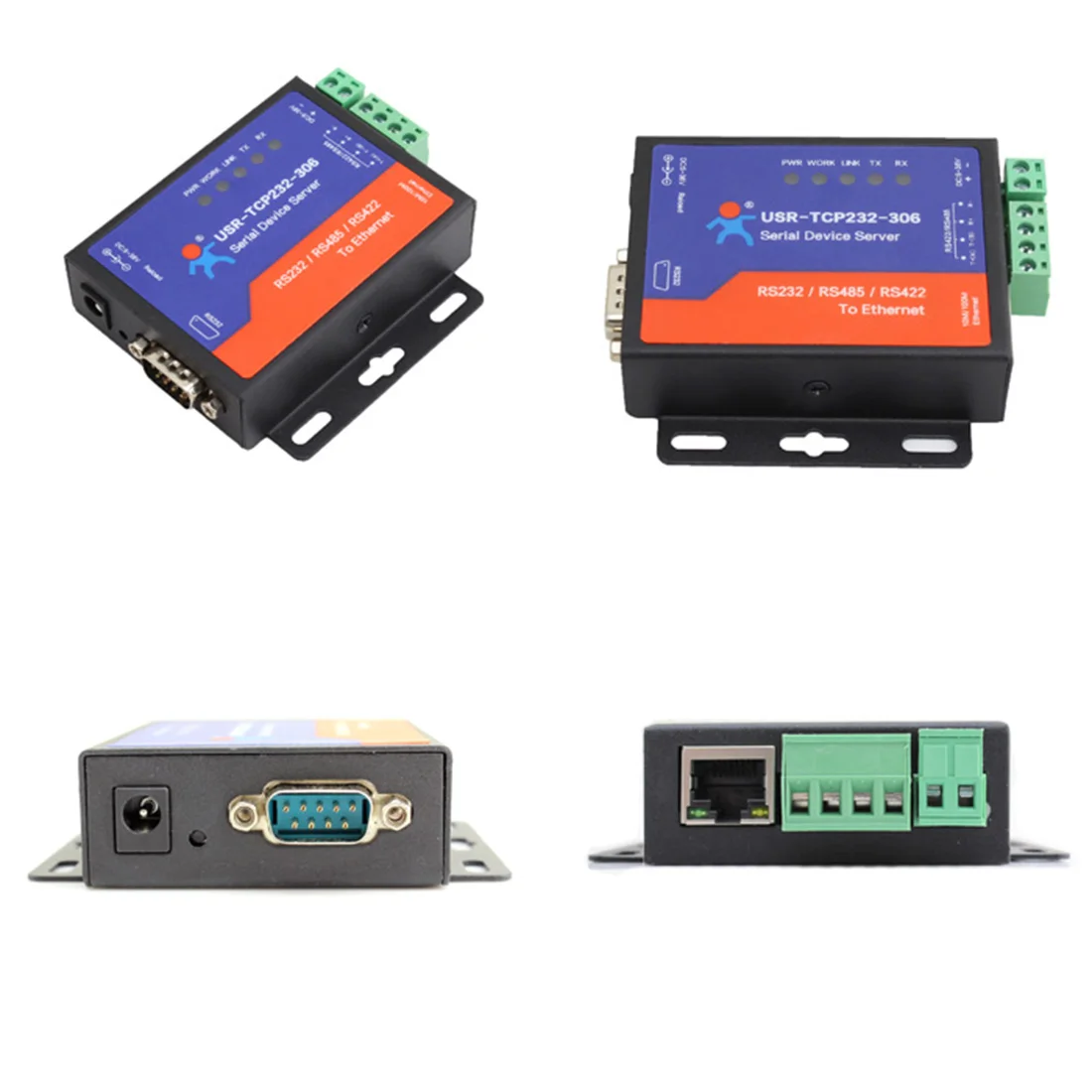

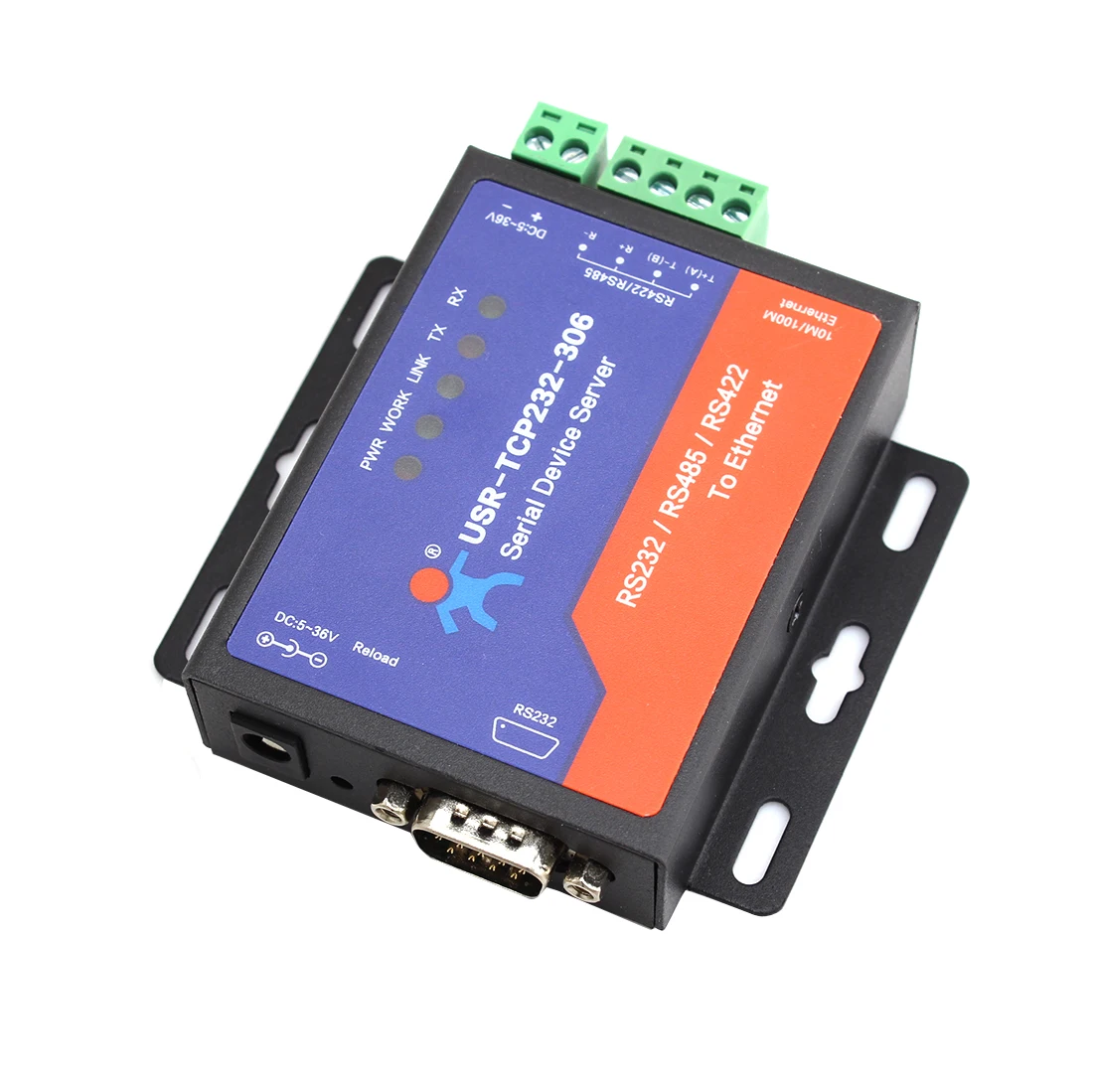

USR-TCP232-306 преобразователь Ethernet RS422/RS232/RS485 последовательный в Ethernet поддержка DNS DHCP Buit-in веб-страница



  Введение

USR-TCP232-306-это сервер с несколькими последовательными портами, функция которого заключается в реализации двунаправленной прозрачной передачи между RS232/RS485/RS422 и Ethernet. Пользователь может непосредственно обрабатывать взаимодействие данных через сеть и устройство для реализации удаленного сбора данных, дистанционного управления и управления.

Особенности Авто-Auto MDI/MDIX, RJ45 порт с 10/100 Мбит/с Режим работы: TCP сервер, TCP клиент, UDP клиент, UDP сервер, HTTPD клиент Скорость передачи данных последовательного порта может быть настроена от 600 бит/с до 230,4 кбит/с, поддерживает контрольный бит NO, odd, even, mark и space Посылка сердцебиения механизм для обеспечения надежного соединения, положить конец мертвой связи Используйте r-defined механизм регистрации посылка, проверьте состояние подключения и используйте в качестве пользовательского заголовка пакета Поддерживает порт RS232/RS485/RS422 (не может использоваться одновременно) В режиме TCP сервера, номер подключения с клиентом может быть выбран случайным образом от 1 до 16, номер по умолчанию 4. IP был подключен, может быть показан в соответствии с connectiong с расчетом отправки/receive dat. Когда номер подключения достигает максимуна, новое соединение отключается, старый может быть настроен пользователем Параметры могут быть настроены через встроенную веб-страницу, по команде, последовательный порт procotol и сетевой procotol. Установка procotol доступна для интеграции в программное обеспечение пользователя. Поддерживает функцию короткого подключения Клиента TCP, время отключения Определяется пользователем. Устройство перезапускается, если нет передачи данных или таймаута. Время перезапуска Определяется пользователем. Если буфер данных должен очистить конфигурацию до установки TCP подключения Поддерживает DHCP, автоматически получает ip-адрес и ip-адрес запроса через протокол последовательной настройки. Глобальный Уникальный адрес, пользовательский адрес DNS функция DNS серверные дополнительные устройства могут быть заданы Прошивка может быть обновлена по сети Виртуальную com программного обеспечения Восстановление заводской установки с помощью программного обеспечения или оборудования Работает через ворота, переключатели или роутеры. Может работать в локальной сети, также может работать в Интернете Применение поле Промышленная передача данных, промышленная автоматизация Мониторинг безопасности и защиты, общественная безопасность Умный дом, контроль мощности, мониторинг окружающей среды, интеллектуальное сельское хозяйство Проверка дверей на работе системы посещаемости, Pos-система, система продажи риса Система автоматизации зданий, контроль мощности, система самообслуживания, система телекоммуникационной машины Применение

Простой Прозрачная Коробка передач

Прозрачная передача означает, что все, что передано, наше устройство играет роль канала и отправляет данные в цель без изменения. Оборудование для мониторинга на месте отправляет данные на серверах серийных устройств, прозрачный терминал передачи данных сам по себе, чашка терминала получает данные через последовательный порт и данные о посылка.

Различные настройки параметров метод

Настройки программного обеспечения
Загрузите программное обеспечение настройки, найдите соответствующие серверам последовательных устройств в локальной сети через IP сервер последовательных портов, имя, адрес или номер версии. Затем установите необходимые вам параметры, в противном случае сохраните значение по умолчанию.

Веб-страницы настройки

Откройте браузер и укажите ip-адрес последовательного устройства по умолчанию. Откройте страницу входа последовательного сервера, введите имя пользователя и пароль (по умолчанию admin). После настройки параметра нажмите «сохранить» и «перезагрузка», затем установка начнет действовать.

Serial AT команды настройки
Пользователь может установить параметр самостоятельно модулем, не пройдя через другой компьютер для настройки. Этот метод настройки используется в следующих ситуациях: пользователь должен настроить ip-адрес и ip-адрес назначения на сайте. На команда может удовлетворить спрос. После того, как MCU соединяет последовательный Серверный модуль с помощью TTL (UART), MCU может настроить настройки по команде.



Аппаратные средства   Работа вольт DC 5,0 ~ 36,0 в Рабочий ток 116mA @ 5V/53mA @ 12 В Ethernet Порты и разъёмы 10/100 Мбит/с автоматическое переключение между крест и прямое соединение Скорость передачи данных 600-230,4 K bps Серийный Порты и разъёмы RS232 * 1 / RS485 * 1 / RS422 * 1
Нельзя использовать в одно время Программное обеспечение   Сетевой протокол IP, TCP/UDP, ARP, ICMP, iP4 Ip-режим Статический IP, DHCP DNS Пользовательский адрес DNS сервера Настройка Программное обеспечение/Веб-страница/команда AT Режим работы TCP сервер/TCP клиент/UDP сервер/UDP клиент RFC2217 Поддерживает напоминают RFC2217 Httpd клиент Поддерживает Номер подключения Номер подключения с клиентом может быть выбран случайным образом от 1 до 16 в режиме TCP сервера Сеть буфера Отправка: 6 Кбайт, получение: 4 Кбайт COM буфера Получите 2 кбайт Авг. Задержка передачи <10 мс Программное обеспечение Предоставляется программное обеспечение Virtual-COM, USR-Cloud Упаковка механизм 4 байта времени упаковки, 400 байтов длины упаковки Другое   Сертификат От производителя (Сертификация CE & FCC, аддитивного цветового пространства Уровень надежности 2KV электромагнитной изоляции Размеры 98,0*86,0*24,5 мм (Д * Ш * В) Рабочая температура -25 ~ 75 ° Температура хранения -40 ~ 105 ° Рабочая влажность 5% ~ 95% относительной влажности Магазин влажности 5% ~ 95% относительной влажности Посылка Статические пены
