Описание:

Сенсоры температуры/влажности являются одними из лучших и высокоточных устройств, которые вы можете получить. И, наконец, у нас есть некоторые, которые имеют истинный интерфейс I2C для легкого чтения. В SHT31-D датчик имеет отличную ± 2% относительной влажности и ± 0,3 °C точность для большинства видов применения.

В отличие от более ранних датчиков SHT, этот датчик имеет истинный интерфейс I2C и (бонус!) даже с двумя вариантами адреса. Он также совместим с 3 в или 5 В, поэтому вы можете подключать и общаться с ним, используя только любой микроконтроллер или микрокомпьютер.

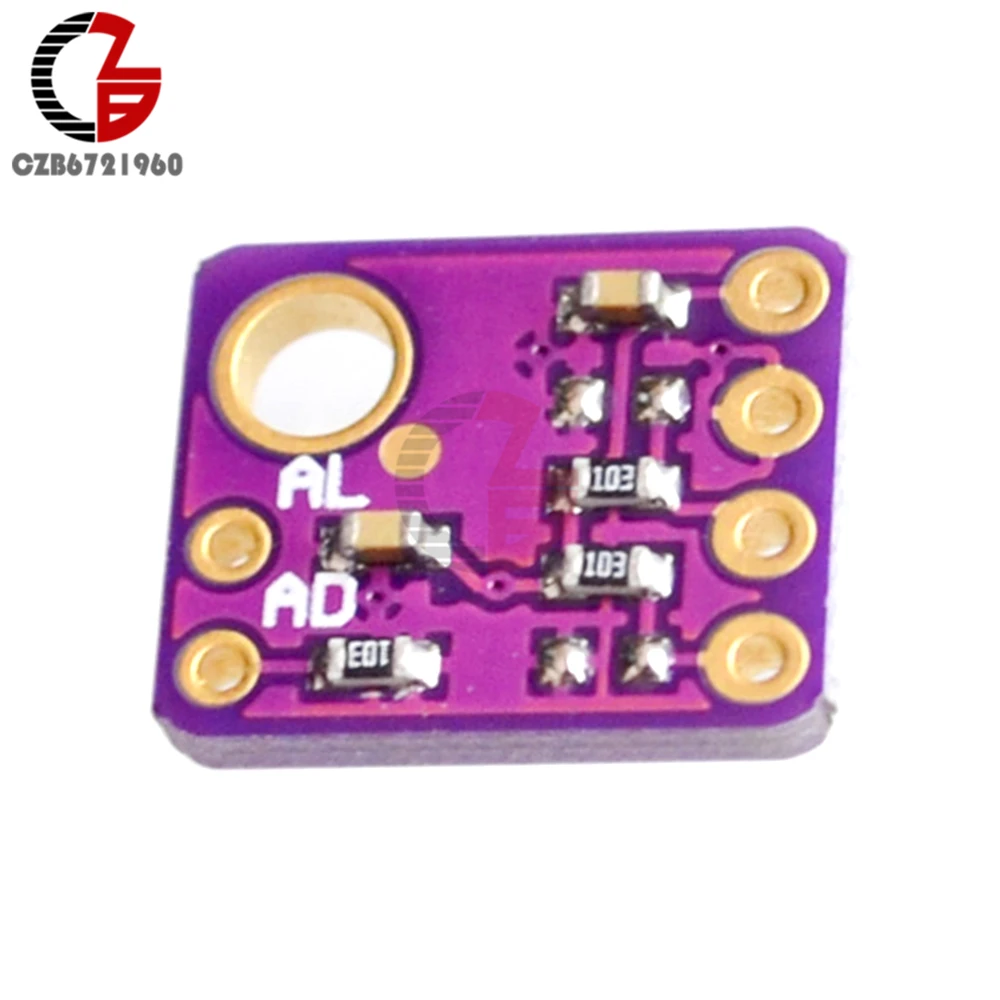

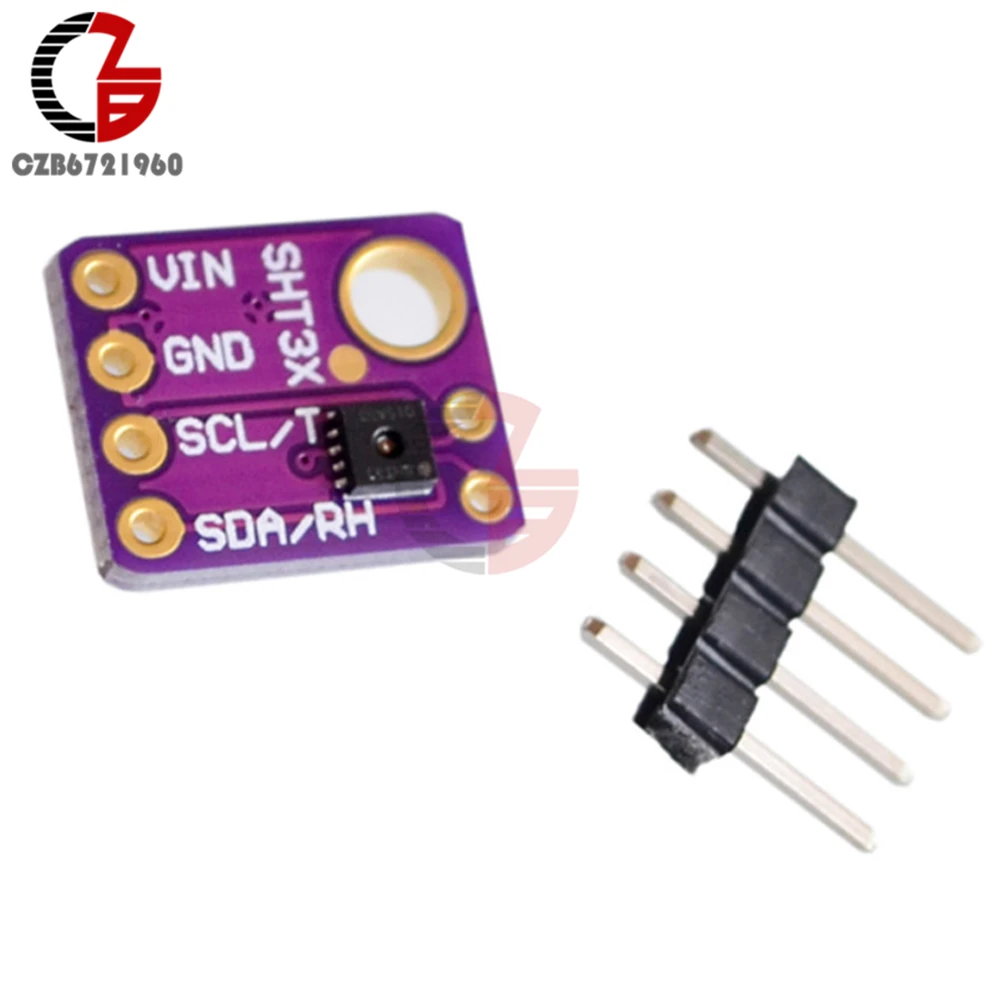

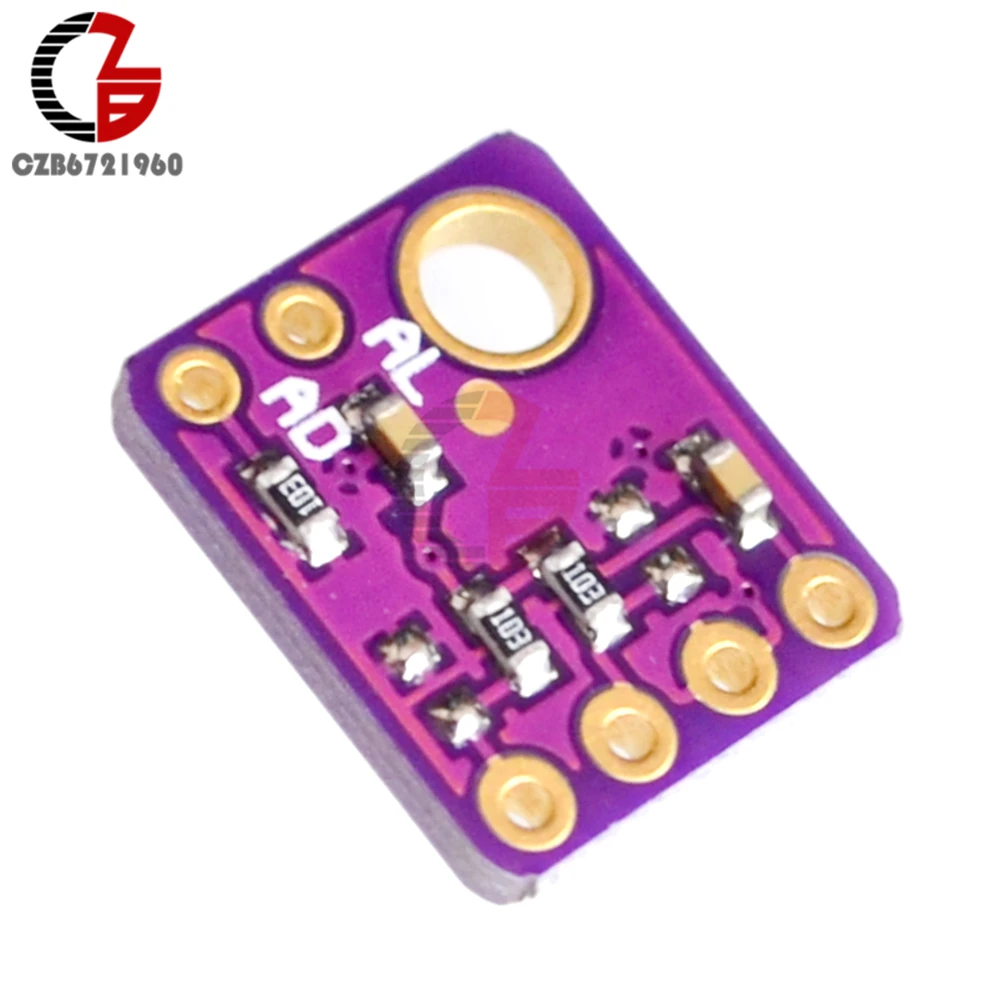

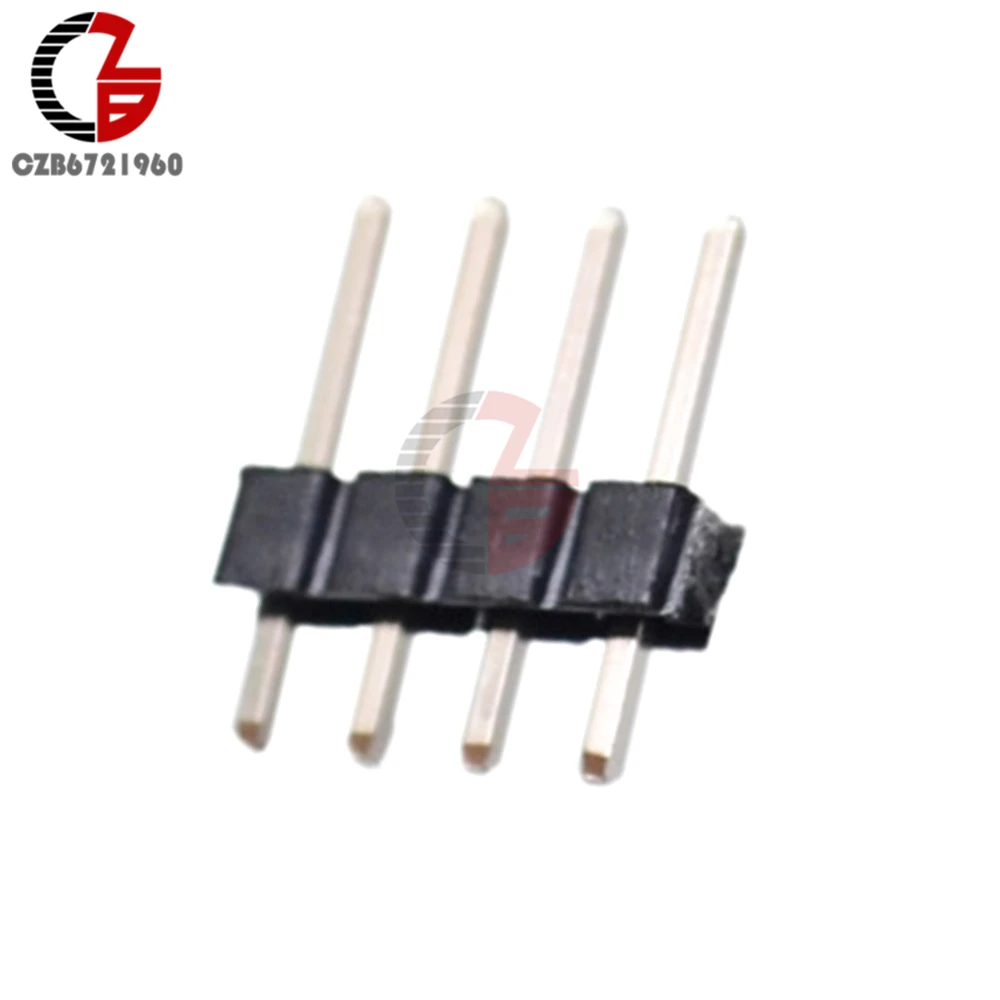

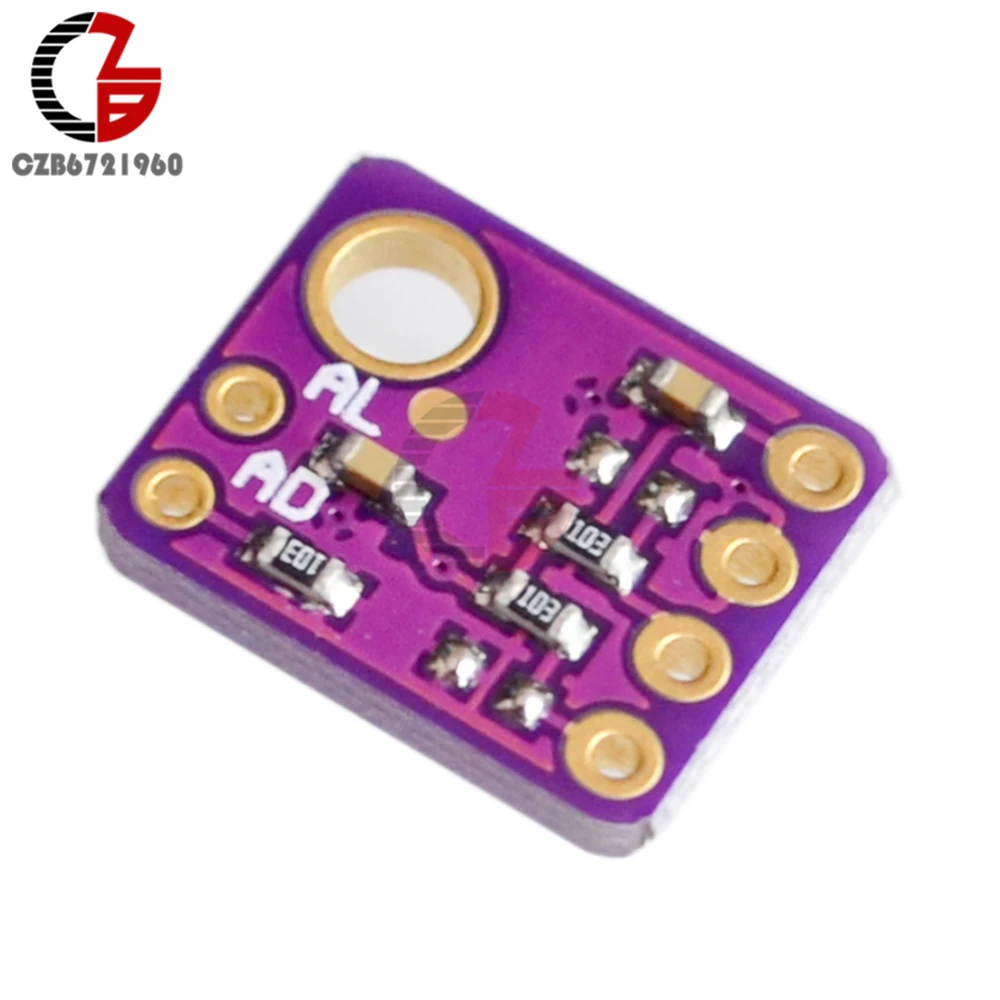

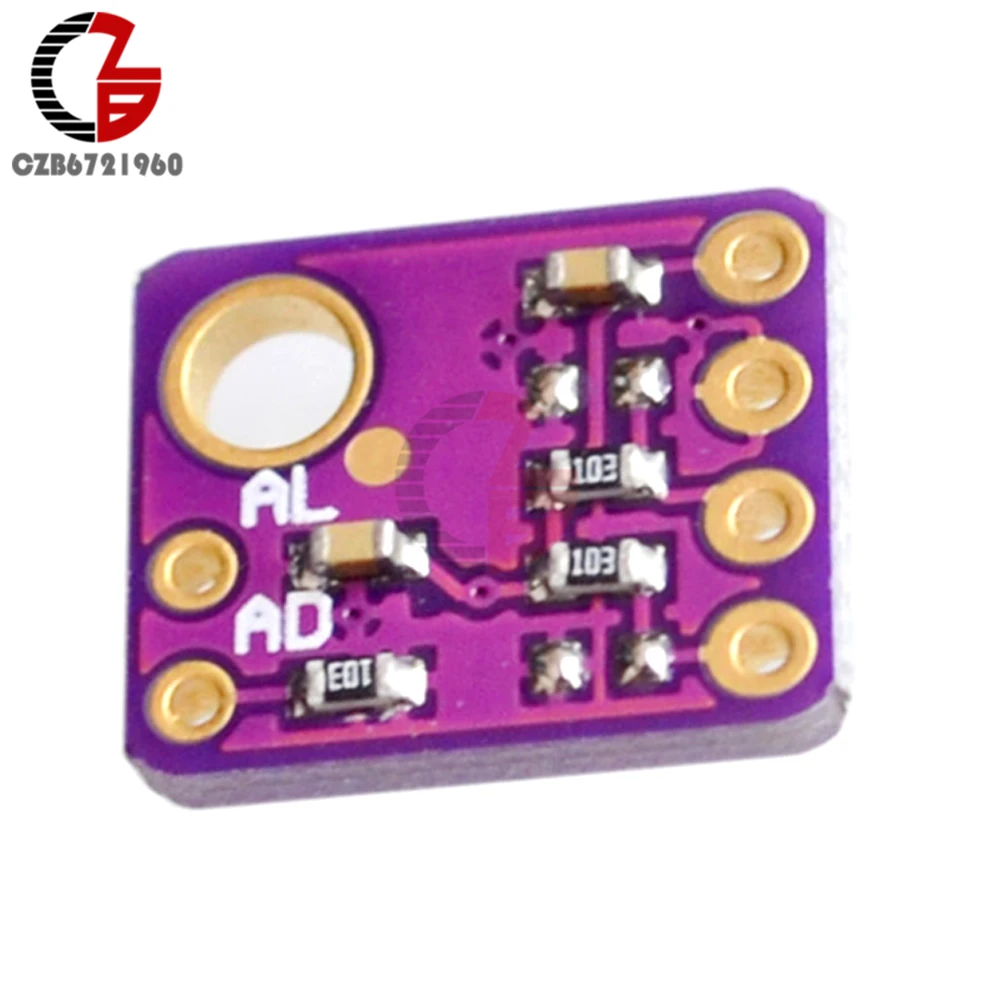

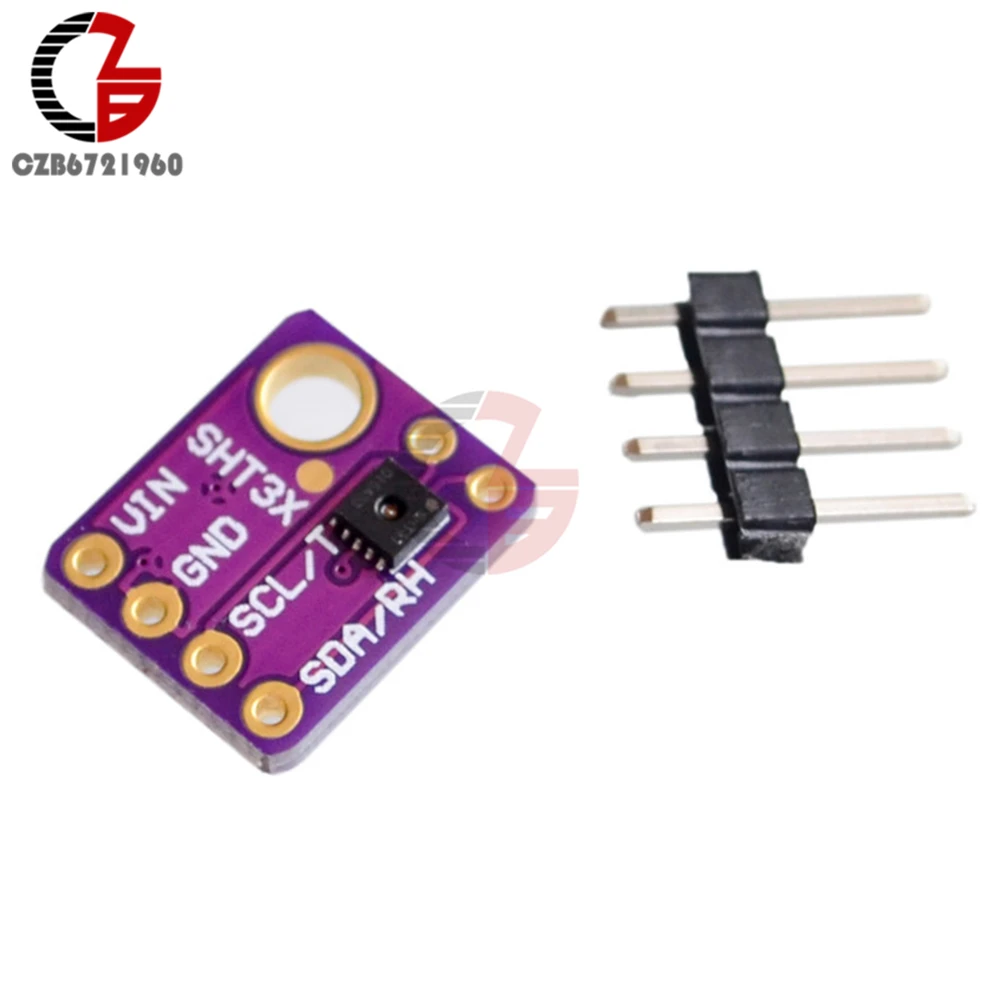

Такой милый чип-поэтому мы закручиваем секционную доску с SHT31-D и некоторыми поддерживающими схемами, такими как выдвижные резисторы и конденсаторы. Каждый заказ поставляется с одной полностью собранной и протестированной печатной платой и небольшим блоком заголовка. Вам нужно будет припаять заголовок на печатную плату, но это довольно легко и занимает всего несколько минут даже для новичка.

Контакты питания:
Вин-это штырь питания. Чип может использовать 2,5-5VDC для питания. Для питания платы, дайте ей такую же мощность, как логический уровень вашего микроконтроллера-например, для микроконтроллера 5 В, как для Arduino, используйте 5 В. Для Li-Ion 3,3 В контроллер как Raspbery Pi, подключаться к 3,3 V
GND-общая площадка для мощности и логики

Логические контакты I2C:
SCL - I2C clock pin, подключите к микроконтроллеру I2C clock line. Этот штифт имеет вытяжной резистор 10K к Vin
SDA - I2C pin данных, подключите к микроконтроллерам I2C линии передачи данных. Этот штифт имеет вытяжной резистор 10K к Vin

Другие контакты:
ADR-это штырь выбора адреса I2C. Этот штырь имеет 10K вытягивающий резистор, чтобы сделать по умолчанию I2C Адрес 0x44. Вы можете связать этот штифт с Vin, чтобы сделать адрес 0x45
RST-Аппаратный сброс pint. Имеет 10K pullup на нем, чтобы сделать чип активным по умолчанию. Подключите к земле, чтобы выполнить сброс оборудования!
ALR-оповещение/выход прерывания. Вы можете настроить датчик, чтобы уведомить вас, когда происходит событие. Проверьте таблицу данных, как вы можете настроить оповещения

Посылка включает в себя:

1 х SHT31-D датчик температуры и влажности
