5 Вт съемка звезд оптоволоконный светильник света радиочастотный дистанционный

5 Вт съемка звезд оптоволоконный светильник света радиочастотный дистанционный

Сопутствующий продукт

10 отверстий светодиодный волоконно-оптический свет

Руководство пользователя

Техническая спецификация

Входное напряжение: AC86-265V мощность: 5 Вт

Уровень серого выхода: 256 Входной сигнал: DMX512/1990

Выход DMX : 10 каналов (RGB) DMX512 стандарт розетки XLR;

Вес: 0,45 кг

Размер устройства источника света: волоконная головка Внутренний диаметр: 8 мм

Материал корпуса: алюминий пульт ДУ: Радиочастотный пульт

Размеры пульта: L85 × W52 × h7мм Размер двигателя: L155 × W80 × h31мм

Срок службы: 50000 часов Гарантия: 2 года

MODE1: Режим DMX

Примечание: FUN = OFF (десятый код переключения вверх) означает, что поддерживает режим сигнала DMX512
Первая Настройка адреса DMX:
Набор декодеров адресный бит с помощью переключателя кодирования, 1-9 из которых предназначен для установки начального адреса переключателя двоичного числового кода DMX512, первый-самая низкая позиция, девятый самый высокий
Биту кода адреса можно установить на 512.

Код начального адреса DMX512-это сумма переключателей 1-9, в то же время поворот минусовой стороны кодового переключателя (на "1"), затем можно получить значение Биты; Переключение кодирования (установить в "0"), значение биты-0.

Пример 1:

Так как следующая схема 1, начальный адрес DMX512 равен 38,

Кодирование № 6,3,2 позиции на переключении циферблата на «1», другие установлены на «0»,

Затем сумма кода переключателя 1-9 равна 32 + 4 + 2,

Это начальный адрес DMX512 38

Пример 2:

Так как СХЕМА 2, начальный адрес DMX512 равен 388,

Кодирование № 2,3,6,8 переключение циферблата на «1», другие установлены на «0»,

Тогда сумма кода переключателя 1-8 равна 4 + 128 + 256 = 388,

Это начальный адрес DMX512 388.

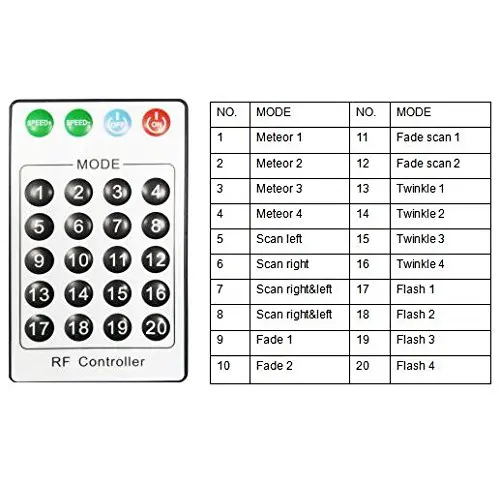

MODE2: радиочастотный режим

Примечание: При выключении переключателя № 10 будет использоваться радиочастотный режим.

Инструкции по удалению:

Функция сопоставления кода (доступна при отправке с завода)

1. Включите светодиодный двигатель, он хорошо работает, когда красный указал огни.

2. Нажмите на 12 и 16 одновременно на эффективном дистанционном расстоянии, белый цвет светодиодной вспышки двигателя. Код соответствует успеху.

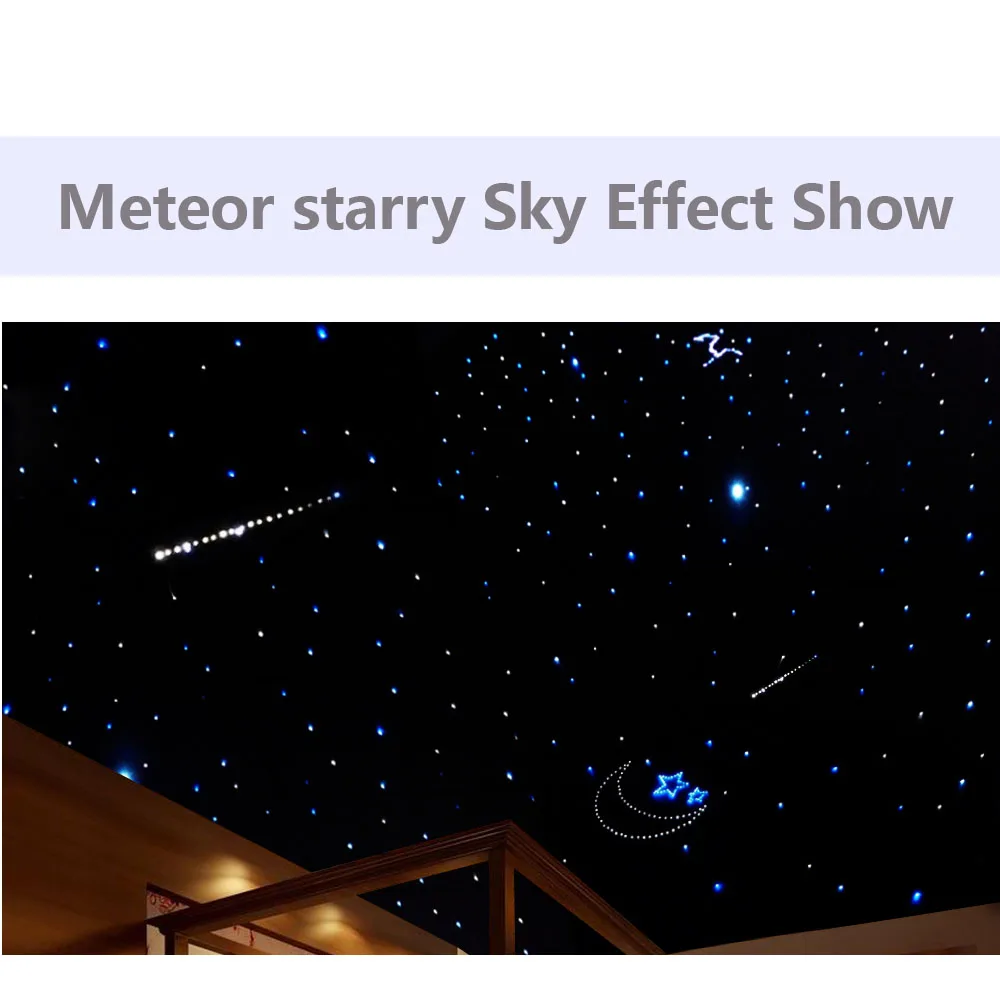

MODE3: режим встроенных эффектов

Выбор эффекта (кнопочный переключатель № 1 на № 4):12 видов

1. Не нужно нажимать: Метеор 1 2. Нажимать № 1: Метеор 2

3. Нажмите № 2: Метеор 3 4. Нажмите № 1 и 2: Метеор 4

5. Нажатие № 3: сканирование влево 6. Нажатие № 1 и 3: сканирование вправо

7. Нажатие № 2 и 3: сканирование вправо и влево 8. Нажатие № 1 и 2 и 3: сканирование вправо и влево

9. Нажатие № 4: статическое затухание 1 10. Нажатие № 1 и 4: затухание 2

11. Push № 2 и 4: отсканирование при затухании 1 12. Push № 1 и 2 и 3: Fade scan 2

13. Push № 3 и 4: Shine 1 14. № 1 и 3 и 4: Shine 2

15. Push № 2 и 3 и 4: Shine 3 16. № 1 и 2 и 3 и 4: Shine 4

Выбор скорости (кнопочный переключатель № 5 на № 7) 10 видов

1. Не нужно нажимать: Скорость 1 2. Нажимать № 5: скорость 2 3. Нажимать № 6: скорость 3

4. Нажатие № 5,6: скорость 4 5. Нажатие № 7: скорость 5 6. Нажатие № 5 и 7: скорость 6

7. Нажатие № 6 и 7: скорость 7 8. Нажатие № 5,6 и 7: скорость 8

Внутренний диаметр головки волокна: 8 мм * 10

Количество оптоволокна может быть установлено:

Модель

Внутренний диаметр метеора (мм)

Диаметр волокна (мм)

Максимальное количество волокон на одну головку

Максимальный номер волокна с десятью головками

FB5WRF

8

0,75

85

850

FB5WRF

8

1

50

500

FB5WRF

8

1,5

22

220

FB5WRF

8

2

12

120
