Lusya HiFi LM3886TF стерео усилитель собранная плата 68 Вт + 2 0 канальный аудио 4ом 50 * 2/38 8ом

Lusya HiFi LM3886TF стерео усилитель собранная плата 68 Вт + 2 0 канальный аудио 4ом 50 * 2/38 8ом

Характеристики:

NS LM3886-это Соединенные Штаты, запустили моно аудио усилитель мощности, используя 11-футовый в-220 пакет, задняя часть «TF» суффикс полностью изолирована. И LM1875T по сравнению с более мощным, при номинальном рабочем напряжении до 68 Вт непрерывной средней мощности без искажений, также имеет относительно идеальную функцию защиты от перегрева от перенапряжения, кроме того, он имеет ток анти-переключатель автоматически при ударной функции, Динамик может быть возможен, чтобы избежать перенапряжения тока, когда мощность усилителя включена, что вызывает травму.

LM3886 параметры производительности с первого взгляда:

· VCC = ± 28 V выход = 68 W/4Ω, 38 W/8Ω

· VCC = ± 35 в выход = 50 Вт/8 Ом

* Пиковая мощность: 135 Вт

· SNR ≥ 92 дБ

* Коэффициент конверсии: 19 в/США

· Интермодуляционные Искажения: 0.04%

· Упаковка от 11 футов до-220

· Функция отключения звука

· Защита SPiKeTM

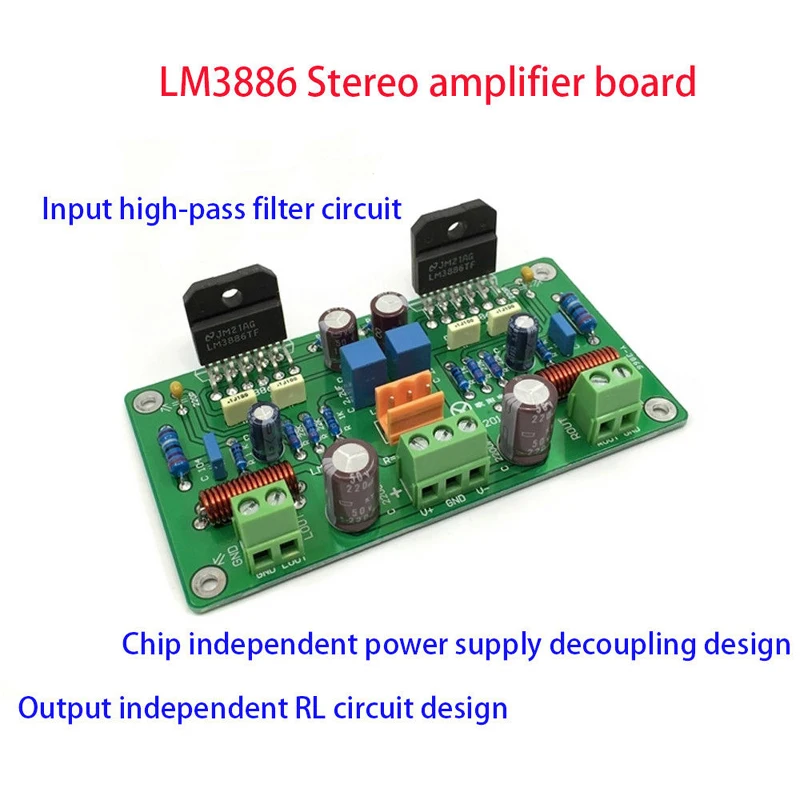

Плата усилителя имеет следующие характеристики:

1. С использованием двустороннего выравнивания, тщательной компоновки, входной части сигнала вдали от выходной секции. Наземная часть земли.

2, часть соединительных конденсаторов для более длинной минимальной прокладки 5 мм, максимальная подходит для конденсатора 10 мм.

3, входная секция добавила схему высокого пропуска, что делает плату более стабильной!

4. Выходная часть RL цепи (индуктивность и сопротивление параллельно) эффективная защита чипа, эффективно предотвращая вызванное электродвижущее выключение спикера повреждение чипа!

Используемые материалы:

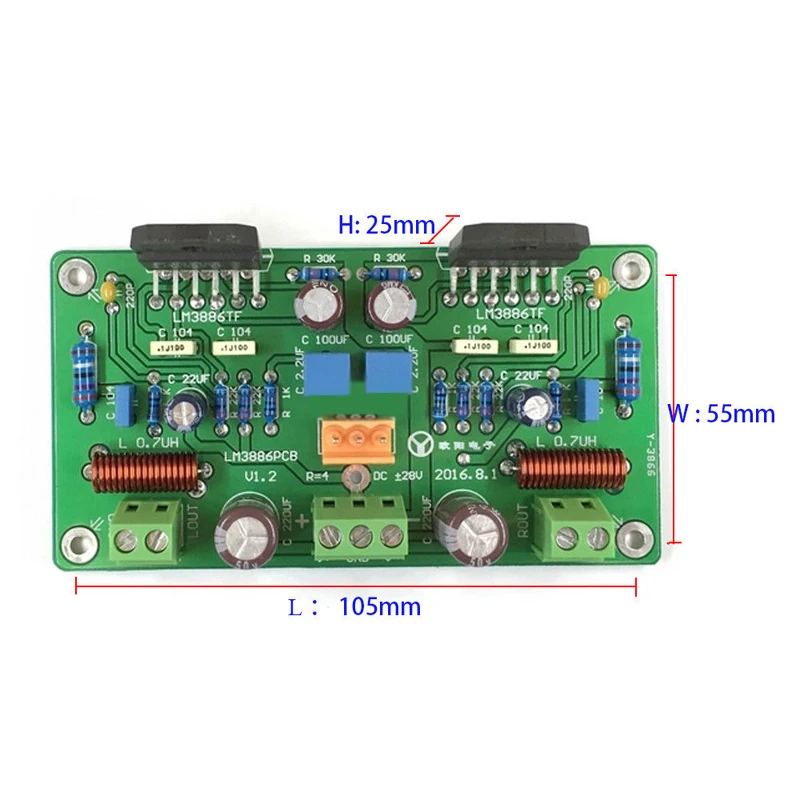

1, листовое стекловолокно 1,6, Размер: 105*55 мм, шаг чипа 51 мм. Расширение выходного сечения следов, и оставили большой электрический поток олова!

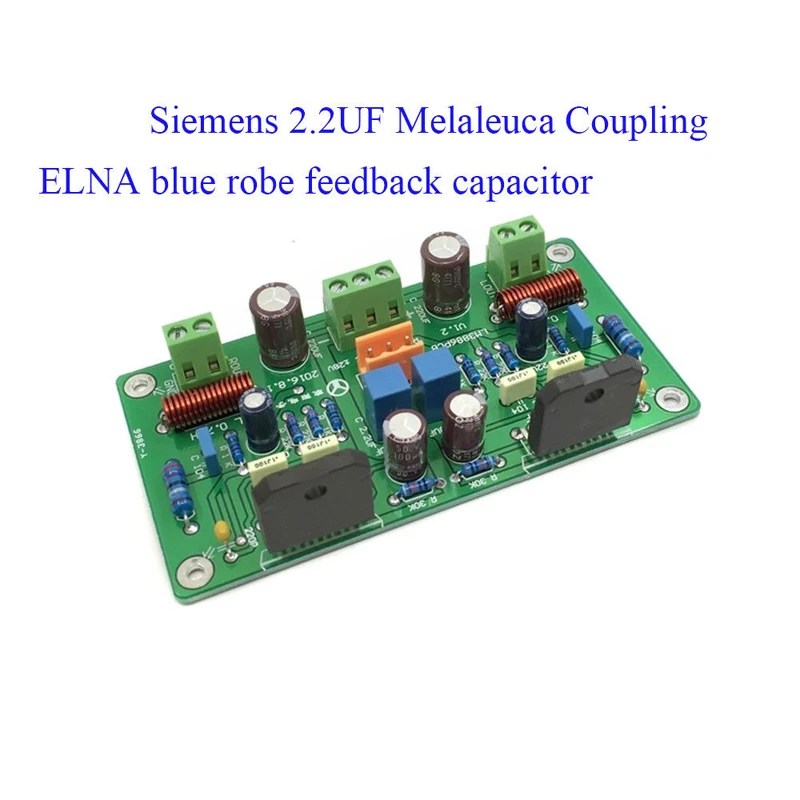

2. Немецкий конденсатор WIMA coupling enthusiast decoupling Nikon, Panasonic серебряное слово отрицательные отзывы энтузиастов аудио конденсаторы, беззвучный день, Beiru Er емкость Thomson, кольца сопротивления золотая пленка медная стопа. LM3886 (оригинальная разборка) Изолированная версия без установки изоляционного листа! Предложение Tu-point смазка на линии.

Примечание по установке:

1. Плата усилителя не может быть непосредственно подключена к выходу трансформатора, сначала подключенному к плате питания, а затем к части блока питания платы от выхода платы питания, обратите внимание на положительный и отрицательный уровень, не ошибитесь!

2. Пластина постоянного тока, выходное сопротивление динамика, меньший ток увеличивается, чем больше тепло, рекомендуется, когда динамик 4 Ом, напряжение предполагает использование ± 28 в (трансформатор двойной 21 в), спикер напряжения 8Ω ± 32 В (трансформатор двойной 24 В), максимально возможный ± 35 в (Трансформатор двойной 28 в), но обратите внимание на стабильное локальное Напряжение сети, рекомендуется не использовать.

3, когда тест питания, входной сигнал на плате, чтобы взять нагрузку, не может быть приостановлен, в противном случае будет индукционный шум, сигнальная линия для использования экранированного кабеля.

4, входной конец земли, если плата входит в шасси, убедитесь, что она установлена на шасси корпуса и подключена, если она включена в переднюю стадию, входной этап не требуется, чтобы нарисовать коробку, до тех пор, пока предыдущий этап ввода подключен к шасси, Затем оба вызовут заземляющие петли, шум

1 шт.Цифровой усилитель
