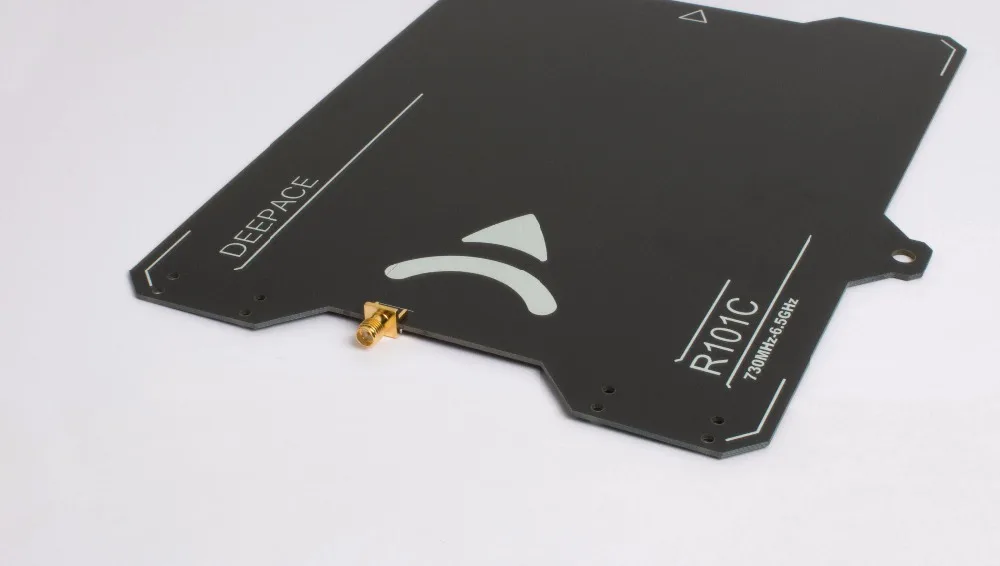

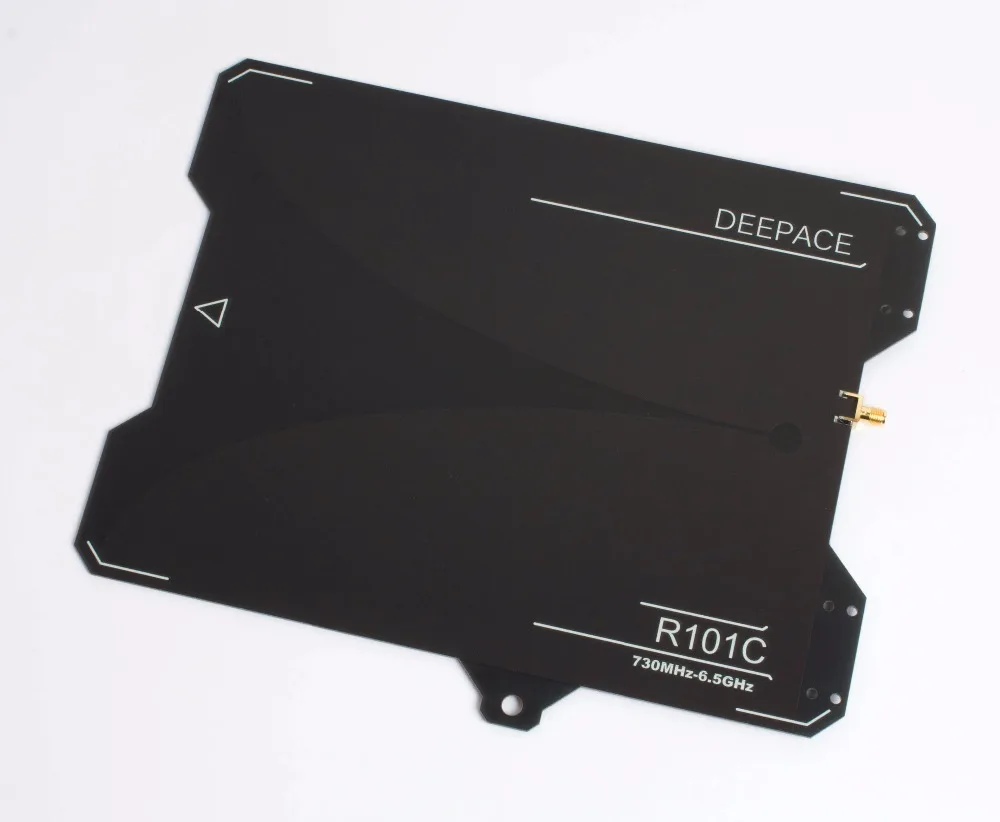

R101C 6 5 ГГц широкополосная направленная антенна UWB с высоким коэффициентом

 R101C Широкополосная Антенна-это печатная коническая антенна. Подходит для передачи и приема направленного радиосигнала, рекогносцировки источника сигнала и поиска направления, широкополосного тестирования сигнала и так далее. Антенна покрывает общую частоту радиочастотного блока, например, мобильный телефон, модуль позиционирования UWB и Wifi. Антенна имеет хорошую направленность, высокий коэффициент усиления и малый объем. Задний конец антенны оснащен отверстиями для установки. Помимо самостоятельного использования, антенна может быть зафиксирована в фокусе параболоидного рефлектора в качестве подачи параболической антенны. R101C имеет стабильную производительность и высокую консистенцию продукта. Это незаменимый экспериментальный инструмент для работников RF.  Основные параметры и их объяснение Частотный диапазон: 730 МГц-6,5 ГГц R101C антенна имеет хорошую производительность передачи и приема во всем диапазоне частот, который составляет менее 2 в Бобби, и имеет хороший коэффициент усиления. Когда диапазон частот превышает частотный диапазон, коэффициент усиления антенны и потери эха быстро снижаются, а требования к использованию должным образом снижены. В тех случаях, когда Бобби составляет менее 2,5, он может использоваться для 700Mz-7GHz. Режим поляризации: Линейная поляризация R101C антенна является линейно поляризованной антенной с направлением поляризации перпендикулярно вертикальной монопольной антенне. Номинальный коэффициент усиления антенны: 7dBi В R101C коэффициент усиления антенны медленно увеличивается с увеличение частоты, около 800 МГц около 5dBi около 7dBi при температуре не выше 2,4 ГГц, и 9dBi при температуре не выше 5,8 ГГц. Эхо потери: 10dB Входное сопротивление антенны R101C составляет 50 Ом, который колеблется ниже 10 дБ под частотным диапазоном сопротивления 50 Ом, что соответствует соотношению стоящей волны менее 2. Мощность: 5 Вт При использовании антенны R101C в качестве передающей антенны, мы предлагаем, что входная мощность RF не должна превышать 5 Вт. Короткое время использования может превышать 50 Вт без повреждения антенны. Направление чувствительность R101C имеет лучшую ориентацию и меньшую часть во всем разделе. Его можно использовать в качестве антенны для поиска направления. В горизонтальном направлении схема антенны шире, ширина-3 дБ составляет около 60 градусов, направление кучки узкое, а ширина-3 дБ-около 40 градусов. Механические параметры: Форма Размер: 23*22,5 см (без кабеля) Тип интерфейса: SMA внутренняя резьба Вес нетто: 400 г Рабочие условия: Диапазон температур: -45 C ~ 80 C  Диапазон влажности: 0% ~ 95% позволяет использовать 100% кратковременную и не подвергать брызгам воду. Водонепроницаемое свойство: сухой после drench, замена кабеля для разъема после замачивания. Сопротивление ветра: в целях безопасности запрещено использовать скорость ветра более 20 м/с (класс 8). Вопросами безопасности Будьте осторожны, чтобы прикоснуться к электрифицированному проводнику с осторожностью. Чтобы избежать грозы, когда они используются на открытом воздухе, особенно в высоких горах и открытых полях, они должны быстро избегать низких мест и опускать антенны. Во время альпинизма его следует носить надежным способом, чтобы предотвратить падение. Антенна имеет края и углы для защиты от царапин при переноске Разъем антенны и фидер не могут быть взвешаны. При использовании антенна не может быть перемещена. Питатель может быть закреплен в фиксированном положении отверстия антенны. Антенна техническое обслуживание Для практического использования, пожалуйста, обратите внимание на следующие элементы, чтобы продлить срок службы антенны. Избегайте сильного давления, столкновений и трения антенны Избегайте чрезмерного изгиба кабеля При запуске штатива антенны, пожалуйста, поместите его на горизонтальной плоскости, чтобы предотвратить сброс. Производительность параметр  Bobbi данных:Направление данные карты:
