60 Вт/110 Вт многофункциональный электронный модуль старения с постоянным током

60 Вт/110 Вт многофункциональный электронный модуль старения с постоянным током

Оригинальный ИК мощность трубы, изготовление на заказ двойной MB шарикоподшипник высокой скорости вентилятора, с регулировкой температуры не полюс переменная функция, с индустриальный большой зубчатый радиатор, не боится пыли, может гарантировать долгосрочной перспективе стабильности(Сульфат магния технический дизайн отказывается для одноразового использования Процессор радиатора)Мощность Дублирование является не менее 50% (25 градусов по Цельсию). Классический цифровой дисплей трубки, интуитивно понятный и прочный (по сравнению с Жидкокристаллический более термостойкие, почти не плохо). Вращающийся регулятор настройки, простота в эксплуатации, универсальная! Несколькими весы зуммер голосовые подсказки, высокая степень опытом работы. Все 100% power старение после того, как фабрика. С полным параметр автоматической функцией памяти, это очень удобно для сборки полностью автоматический шкаф вызревания блока питания. Добро пожаловать на заказ! Партия скидка!

Электронная нагрузка рабочие функции видео (пожалуйста, скопируйте в адресную для просмотра)Http://v.youku.com/v_show/id_XODEyNTM2ODQ0.html

Батарея с тестером емкости функция видео:Http://v.youku.com/v_show/id_XODE1NjU0Mzc2.html

Обратите внимание: Этот продукт является профессиональным испытательным устройство, которое требует от пользователя, чтобы иметь определенную электронной основе (например, пользователь должен понимать, что является определение напряжения и тока и емкость Ah), В противном случае вы, вероятно, не сможете использовать устройство, как правило, И неправильной эксплуатации может привести к повреждению испытательное устройство и ненужных потерь!

Рабочая Требования к питанию: DC12V регулятор напряжения (фактическое напряжение 11-14V) ток не менее 0.5A источника питания, мощность не подходит покажет Err6

Примечание: по умолчанию не EU/UK/US/AU опционально)

Рабочая источника питания: DC12V регулятор напряжения (11-13V) не менее 0.5A интерфейс: 5,5*2,1 положительный электрод

Режим работы: одиночный режим постоянного тока (CC)

Ток разряда: 0,20-9.99A шаг в 0.1A или 0.01A

Возможна разница в разрядный ток не превышает: 0.7%-0.01A

Ошибка проверки емкости не должна превышать: 0.5A 2.5%, 2A 1.5%, 5A и более поздних версий 1.2%.

В автономном режиме (прекращение) испытание на устойчивость к диапазон регулировки: 1,0-25,0 V шаговый 1V или 0,1 V

Разрядное напряжение является 1,00-30,00 V (зависит от MOS внутреннее сопротивление и другие затраты. Измеренный вход 1V может поддерживать 6-7A ток и напряжение, необходимое для 9.99A больше, чем 1,3 V).

Напряжение погрешность измерений не превышает: 0.8% +-0,02 V

Мощность: 60 Вт и 110 Вт Супер Мощность автоматический ограничение тока (например, для детей ростом от 60 Вт, 9.99A может быть открыта в 6V и 3.00A только под углом 20V).

Батарея тест статистику по правильному адресу: 999.9Ah или 9999Wh, для того чтобы достигнуть стоимости тест (сначала к цифровой стоп состоянии).

Размер печатной платы: 60 Вт 112 мм * 70 мм * 57 мм (вентилятор торчащих пластина около 12 мм)

110W 122 мм * 70 мм * 77 мм (вентилятор торчащих пластина около 22 мм)

Расположение отверстия: 60 мм * 88 мм Диаметр отверстия 3,2 мм установлен 5 мм pad (60W медь Колонка ткацкий станок 110 Вт утепленная нейлоновая колонка).

Вес: около 170 г (60 Вт)

Около 270 г (110W)

Управление вентилятором: Интеллектуальный контроль вентилятора (вентилятор автоматически переменная скорость в зависимости от температуры радиатора).

Функции защиты: защита от перегрева "ОТП» мгновенный супер защита питания «из полиуретана с открытыми порами" Защита от перенапряжения "ouP" Защита от неправильной полярности, источника питания Напряжение аномальной защиты.

Управление инструкции по уходу за изделием

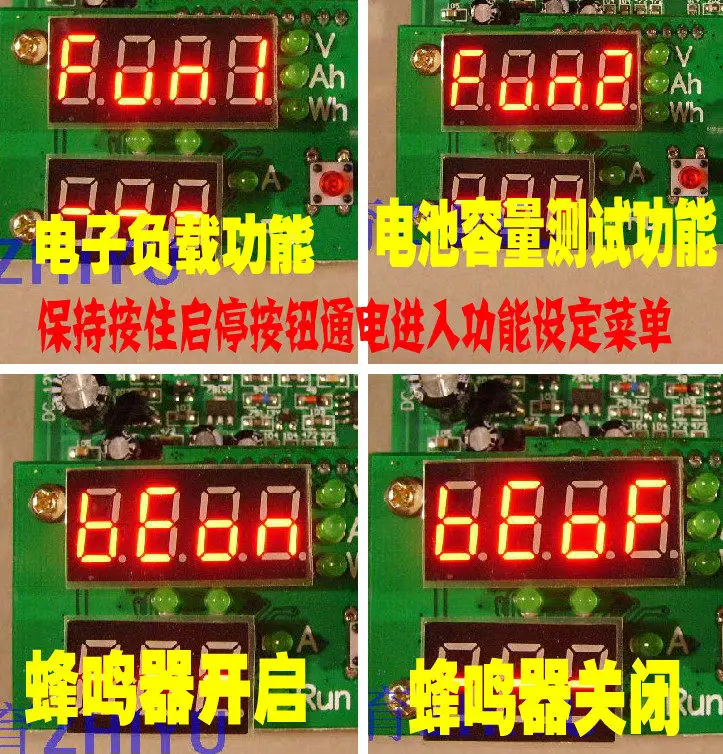

Один: Настройка режима (по умолчанию в качестве режима электронной нагрузки): Нажмите и кнопка стоп (красная кнопка) и напряжением тестер в одно и то же время, все время, чтобы освободить ключ при отображении весело *, измените настройки с помощью поворотной ручки, «Fun1» для электронных режиме максимальной допускаемой нагрузки, «Fun2» емкости аккумулятора режим тестирования. Пресс запуска и остановки кнопку, чтобы войти в зуммер установка, а также с помощью вращения ручка набор "bEon" buzzer открывается или ", поддерживали» зуммер закрывается, после установки снова Короткое нажатие на кнопка старт/стоп, прибор для проверки транзистора перезагружается.

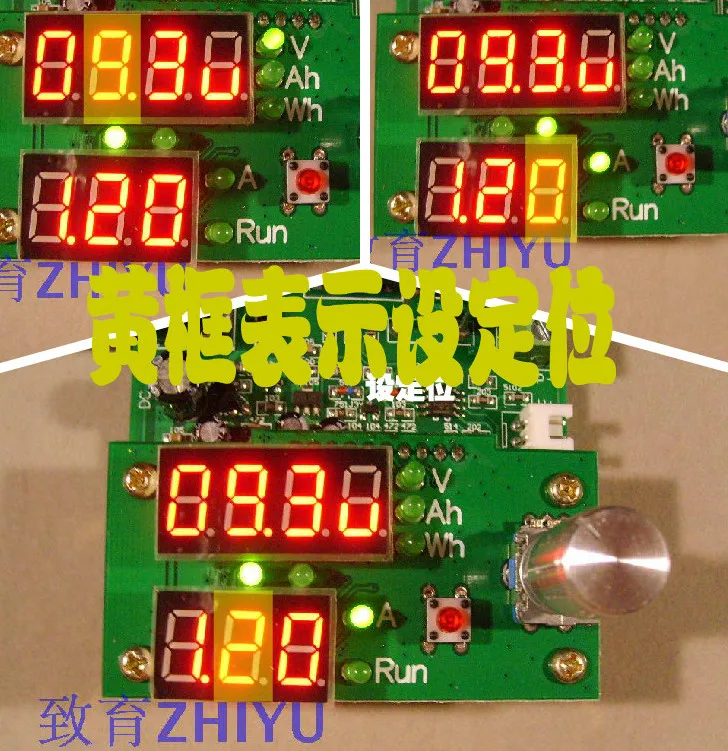

Набор цифрового схематичный рисунок:

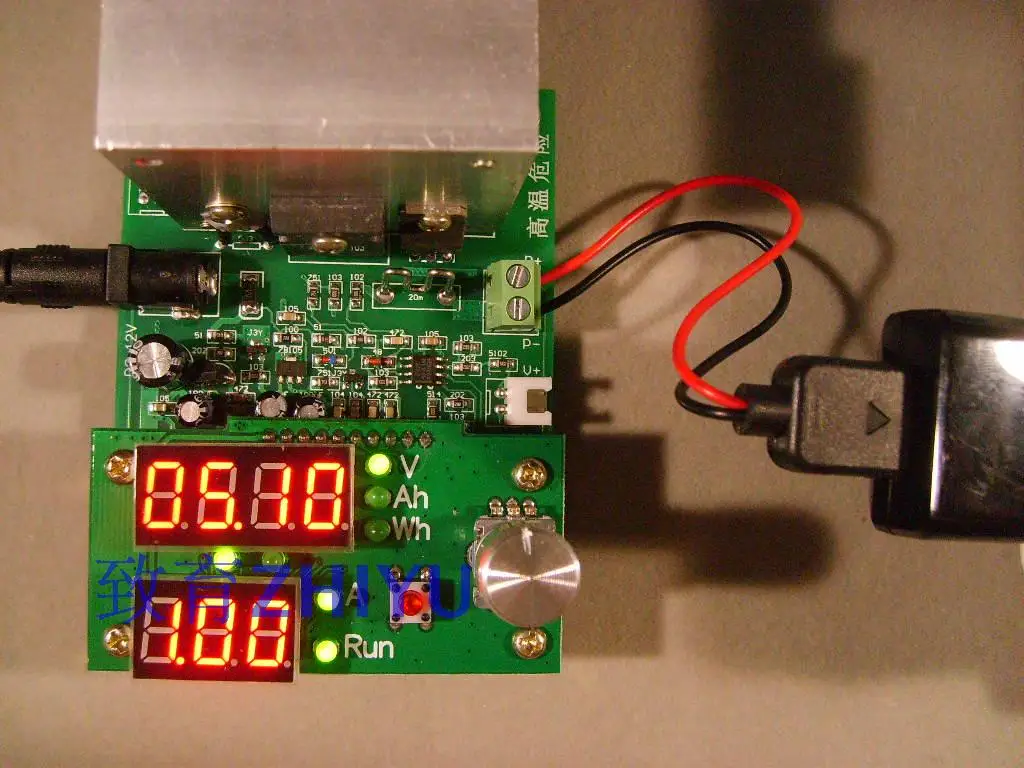

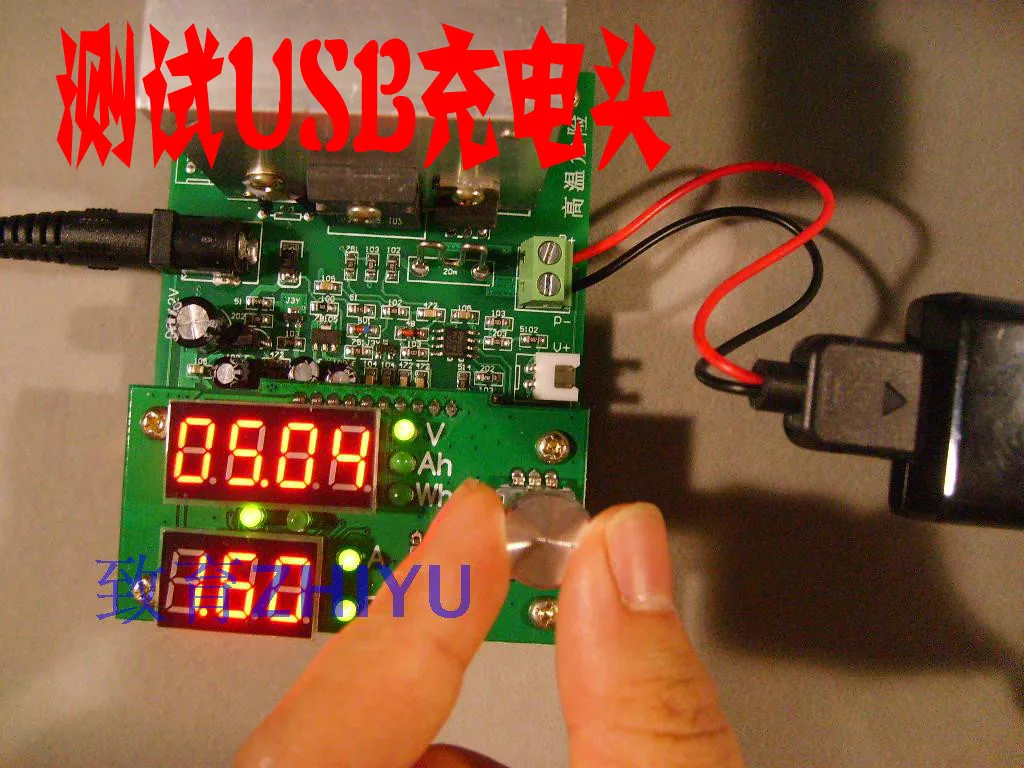

Два: электронная нагрузка режим:

1. Подключите 12V работы источника питания в электронную режиме максимальной допускаемой нагрузки, убедитесь, что он находится в состоянии остановки (RUN "светильник не яркий, или нажмите и удерживайте выключатель с нагрузки) для того чтобы соединить измерения мощности на тест входного порта (P + P-) Обратите внимание на полярность, чтобы не ошибиться!

2. Установив ток и пониженном напряжении на ручке, Вращающаяся ручка может установить значение тока положении установки, переключите присоединительную головку установка цифры на ручке, два цифровой индикатор в середине цифровая трубка, И V Индикатор справа от цифровой светодиодной лампой для того, чтобы определить текущую положении установки одновременно.

3. Нажмите кнопку запуска и остановки выключатель нагрузки начинает работать, run "светильник, схема ставит комплект ток разряда для входного источника питания, и в верхней части дисплея фактическое напряжение входного напряжения, В том случае, если напряжение ниже заданного нижний предел напряжения, RUN "светильник мерцания и зуммер короткие звучания сигнала тревоги.

4. Управление процессом тестирования может изменить в настоящее время в любое удобное для Вас время. Если нижний предел напряжения, модифицируется, нагрузка должна быть остановлен, прежде чем он может быть изменен.

Примечание: в тех случаях, когда сигнал тревоги в состоянии, в настоящее время только объем воздуха, низкий уровень шума и низкое энергопотребление не может быть скорректирована. Прибор для проверки может автоматически экономии энергии и сохранить параметры настройки и Бег государства. При отключении питания повторно, государство и данные перед тем, как в случае отключения питания будет полностью восстановлен.

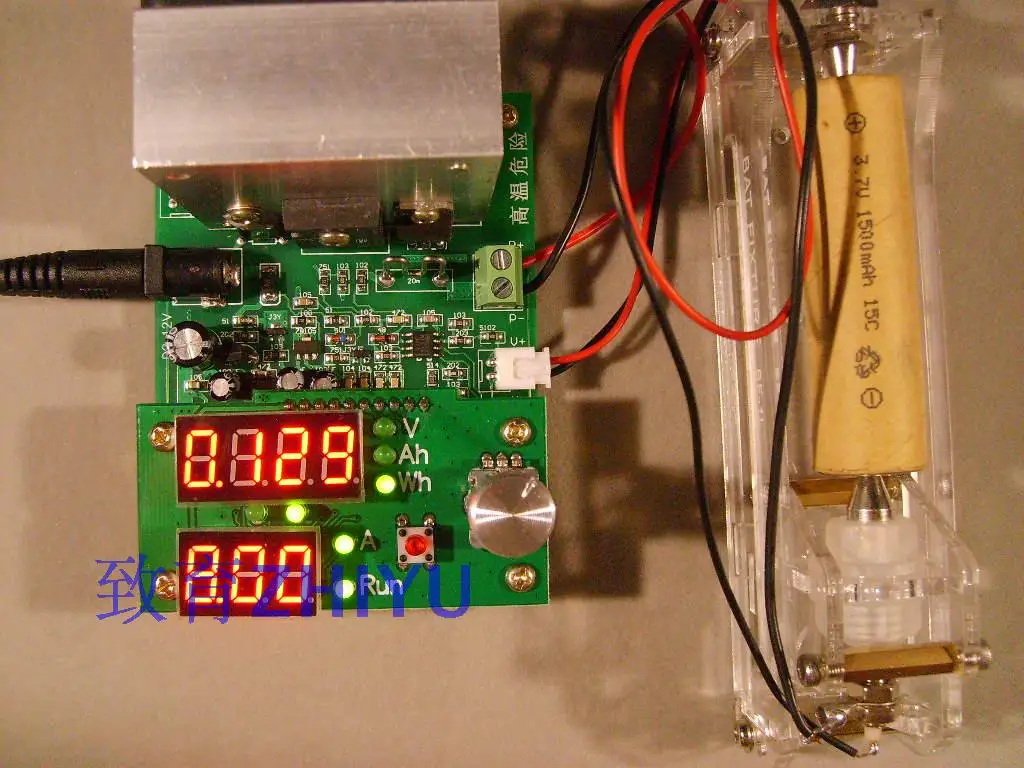

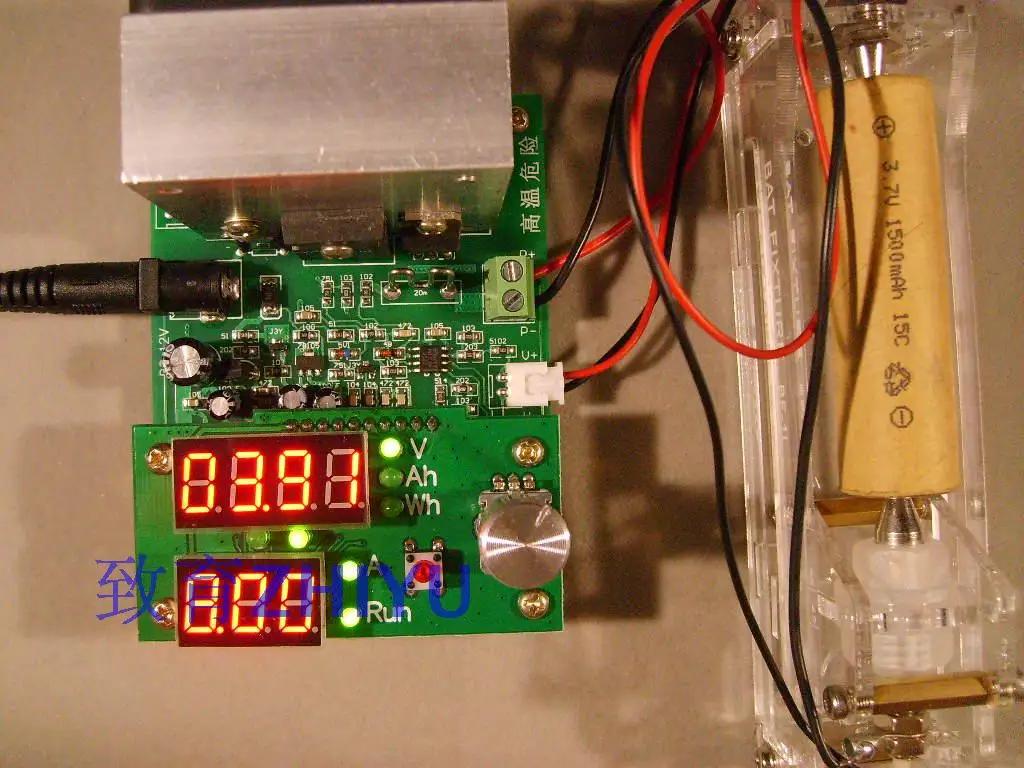

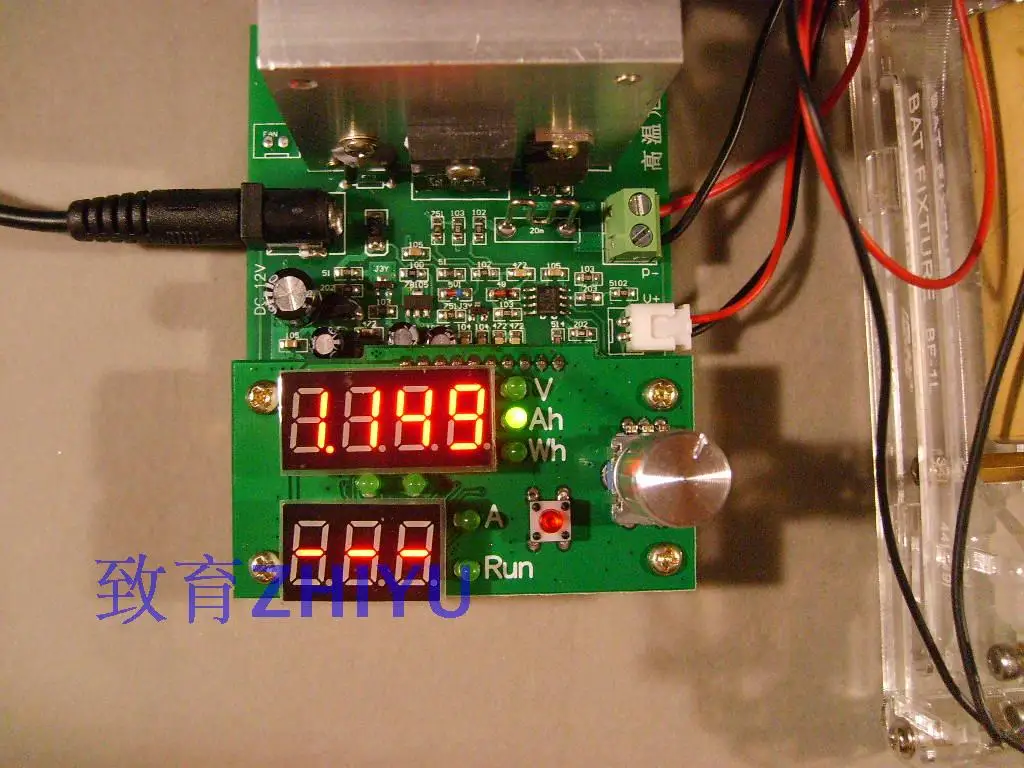

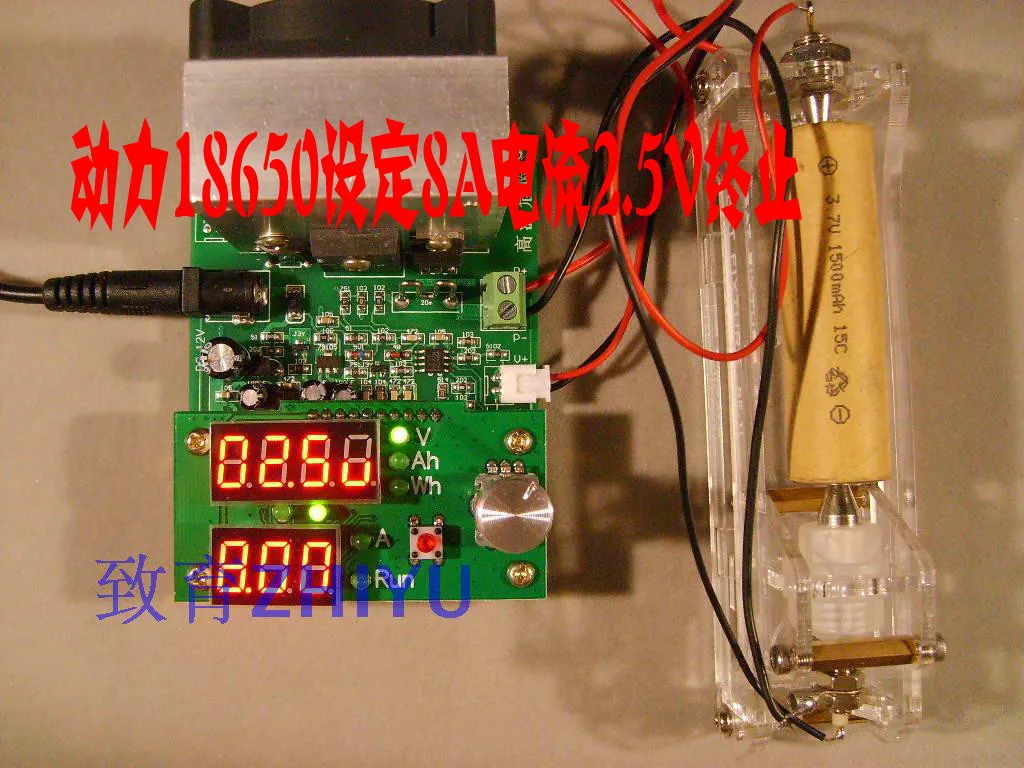

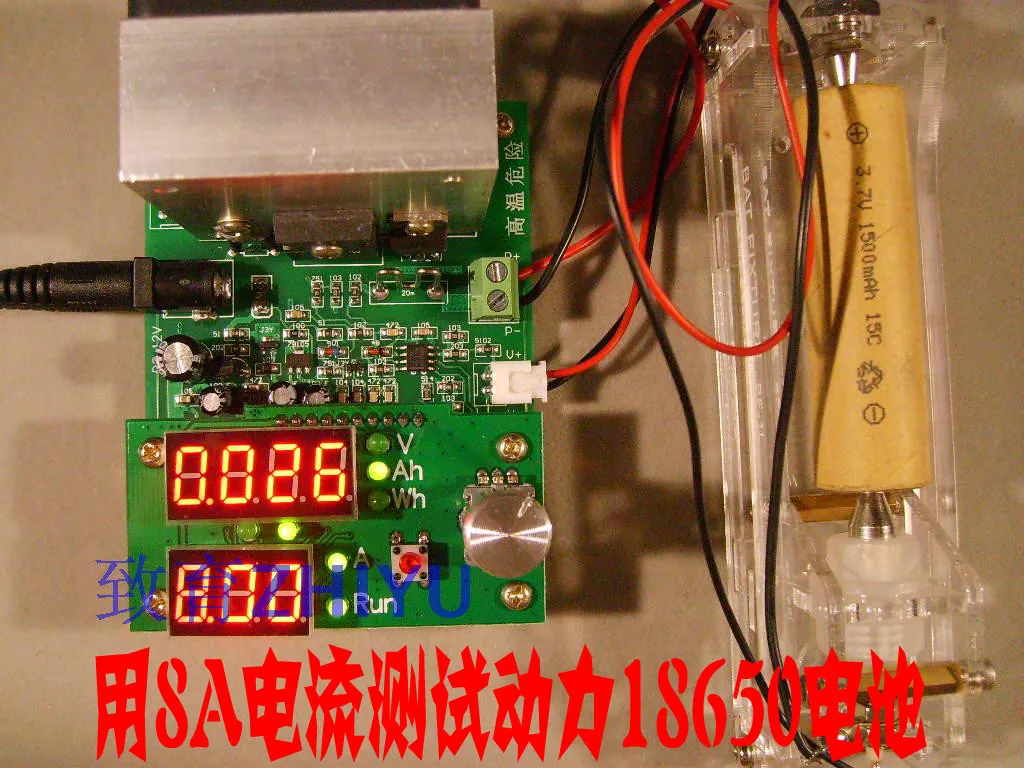

Три: емкость батареи тестовый режим:

1. Прибор для испытания батареи должно быть предъявлено обвинение с помощью специального зарядного устройства.

2. Для проверки тестер в емкость батареи тестовый режим, Подсоедините ток батареи положительный и отрицательный полюс к P + P-терминал. Если четыре провода приспособление тест используется, пожалуйста, подключить положительный и отрицательный полюс четыре провода зажим для проверки напряжения интерфейс к V + V-порт.

3. Комплект ток разряда и разгрузки с напряжением прерывания через поворотная ручка (конкретный метод относятся к двум: 2. Описание), а затем нажмите кнопку запуска и остановки переключатель, прибор для проверки транзистора во-первых обнаруживает батареи и разделительную линию, автоматически определяет никель-металл-2-4 линии (2 линии признание и отображения JS-2,4 линии идентификации дисплея JS-4, Если ошибка показывает рекомендуется прекратить тестирования и проверки. "Проверьте проводку, затем введите теста. Если есть код ошибки, пожалуйста, обратитесь к следующей инструкции.

4. Управление процессом тестирования покажет информацию о состоянии напряжения аккумуляторной батареи, ток разряда емкость Ah и ток разряда энергии Wh. В тех случаях, когда разрядки закончился (напряжение батареи ниже заданного напряжения), прибор для проверки транзистора показывает, что данные остается на Ах и быстро мигает в сопровождении зуммер срочная доставка, сигналу тревоги при сбое.

5. Нажмите ручку или запуск и остановка переключатель, чтобы остановить сигнал тревоги. Разряда батареи данных может быть проверены поворотная ручка, в том числе разрядная емкость Ah, разрядка энергии Wh и платформы напряжение V. После нажатия кнопки стоп снова, таможенной очистки данных восстанавливается первоначальный интерфейс настройки, чтобы проверить следующий аккумулятор.

Дополнительные инструкции по уходу за изделием

1. Разрядный ток может быть отрегулировано в любое время теста батареи. Если вам нужно, чтобы отрегулировать выходного напряжения, разрядка модификации может быть паузы, нажав на запуск и остановка переключатель (пауза разрядки вернется на страницу настроек, И разряда данные не будут потеряны в настоящее время, если нужно, чтобы очистить данные может быть включен на дисплей 0.000Ah).

2. Тестер может записывать установленных параметров, а также записать все параметры и государством в тех случаях, когда управление процессом тестирования и сигнал тревоги состояние тестовый конец произойти.

Код защиты от неисправностей и значение:

Err1: Емкость испытательное напряжение батареи Ультра высокая.

Err2: напряжение батареи ниже заданного выходного напряжения, и аккумулятор не подключен к батарее или батарея сойдет до необходимого уровня.

Err3: внутреннее сопротивление цепи слишком велик или аккумулятора не может выдержать комплект ток разряда.

Err4: Сбой цепи.

Err6: рабочая сила не подойдет. Переключитесь на стандартных 12V регулируется питания, и блок питания в настоящее время не менее чем 0.5A.

ОТП: защита от перегрева.

ФРП: Температурный Зонд сбои или температура вязкость полимера слишком мала.

OuP: напряжение на очень высоком каблуке в режиме электронной нагрузки.

Из полиуретана с открытыми порами: мгновенной мощности электронной нагрузки режим Ультра высокая.

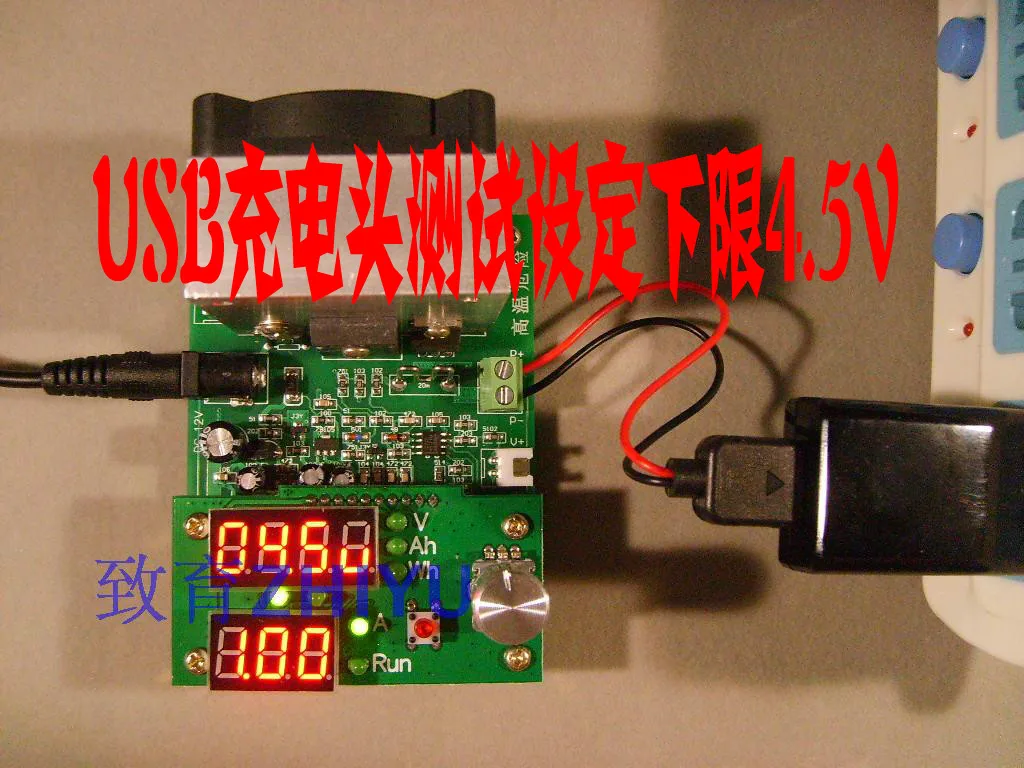

Типичная диаграмма применения:

'
