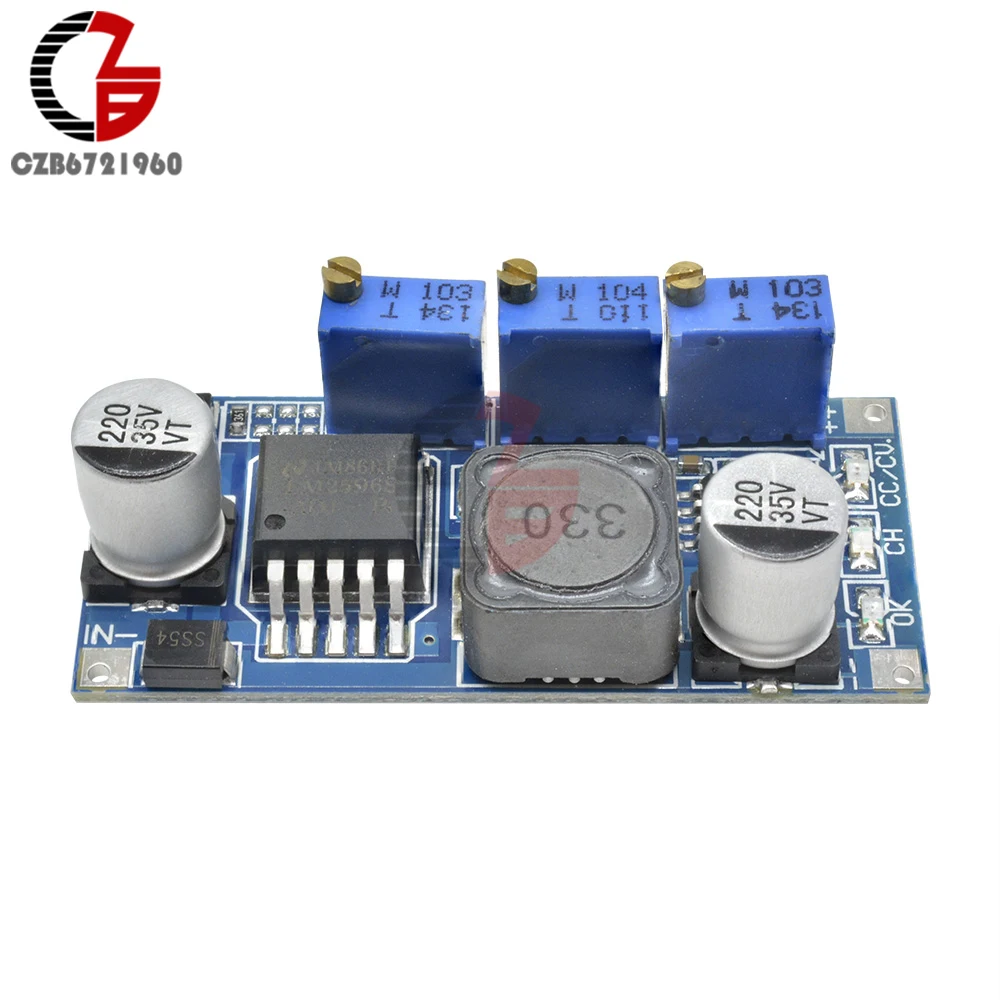

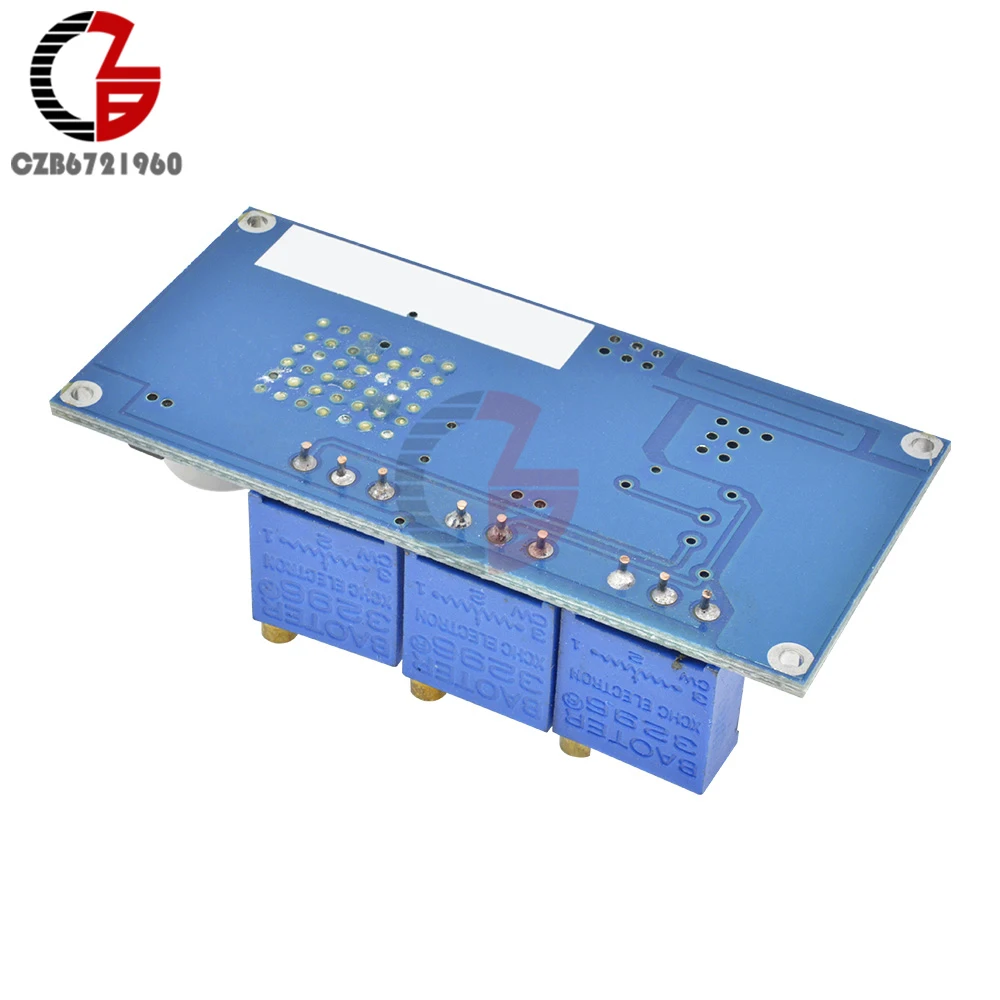

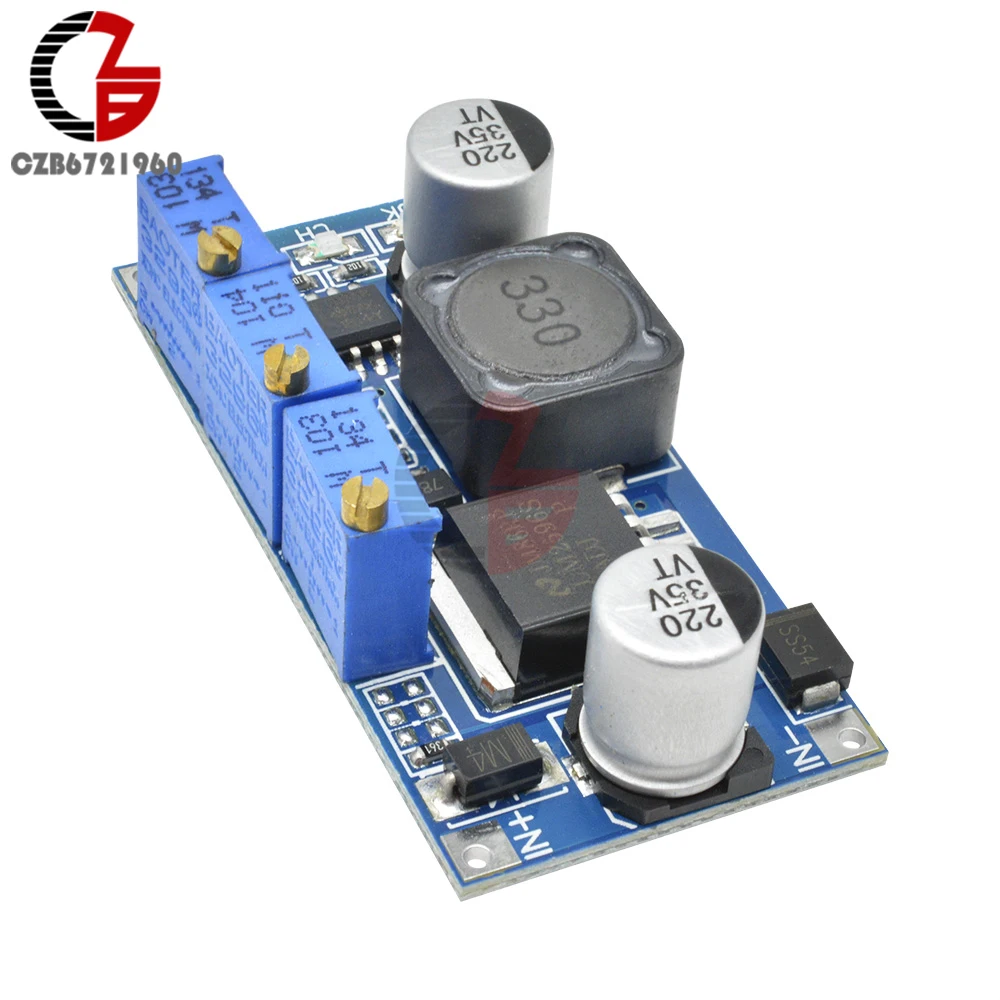

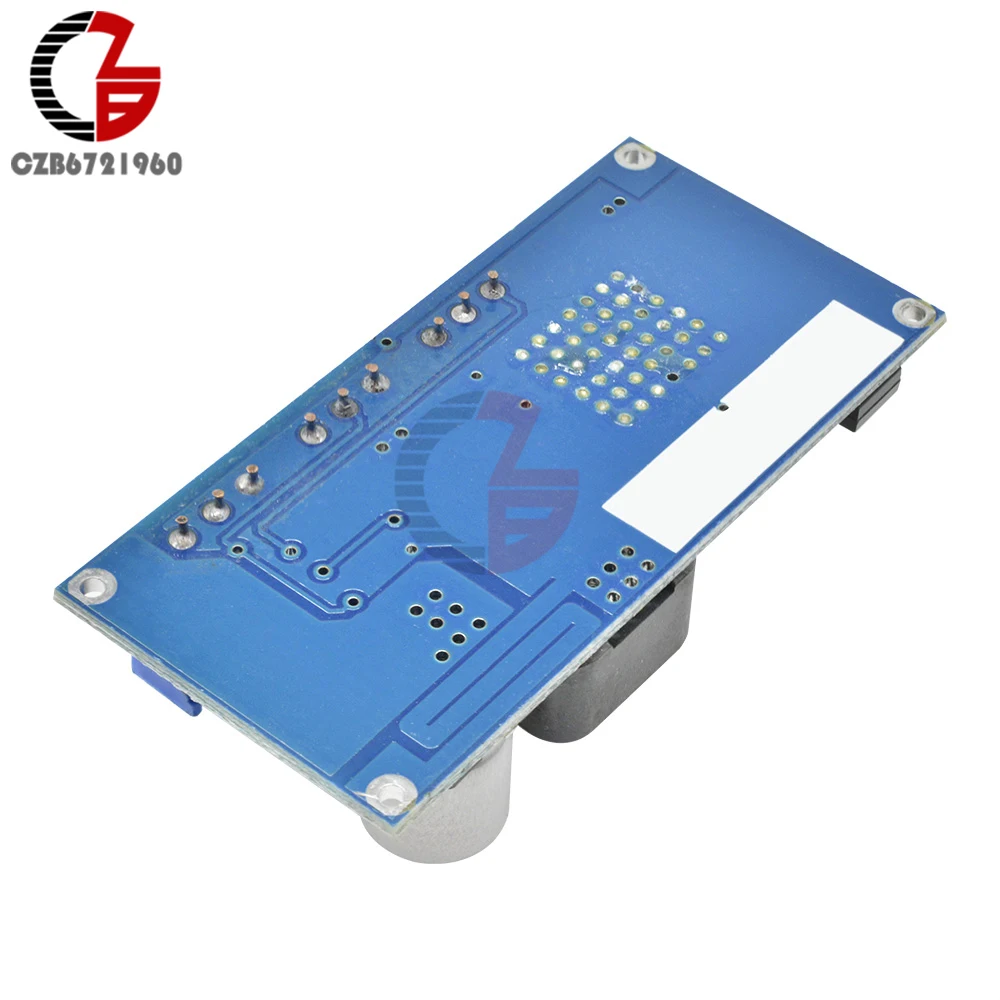

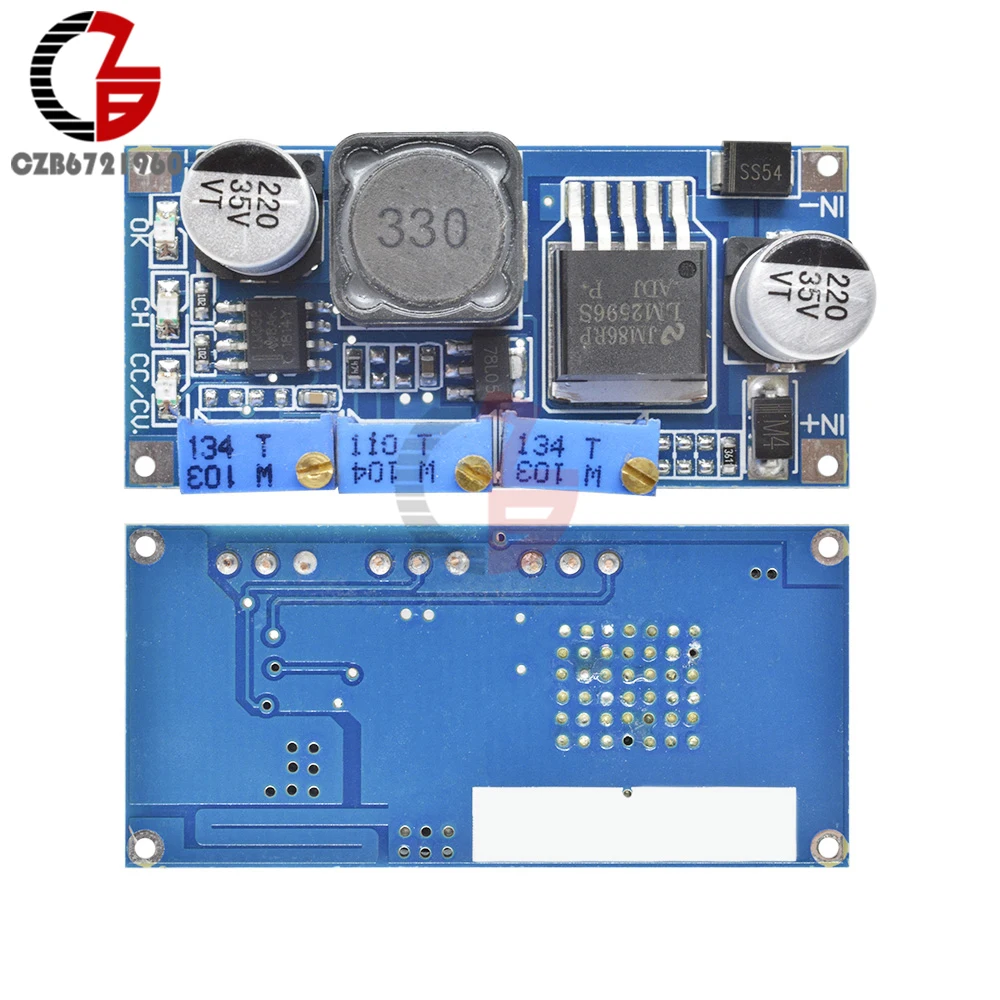

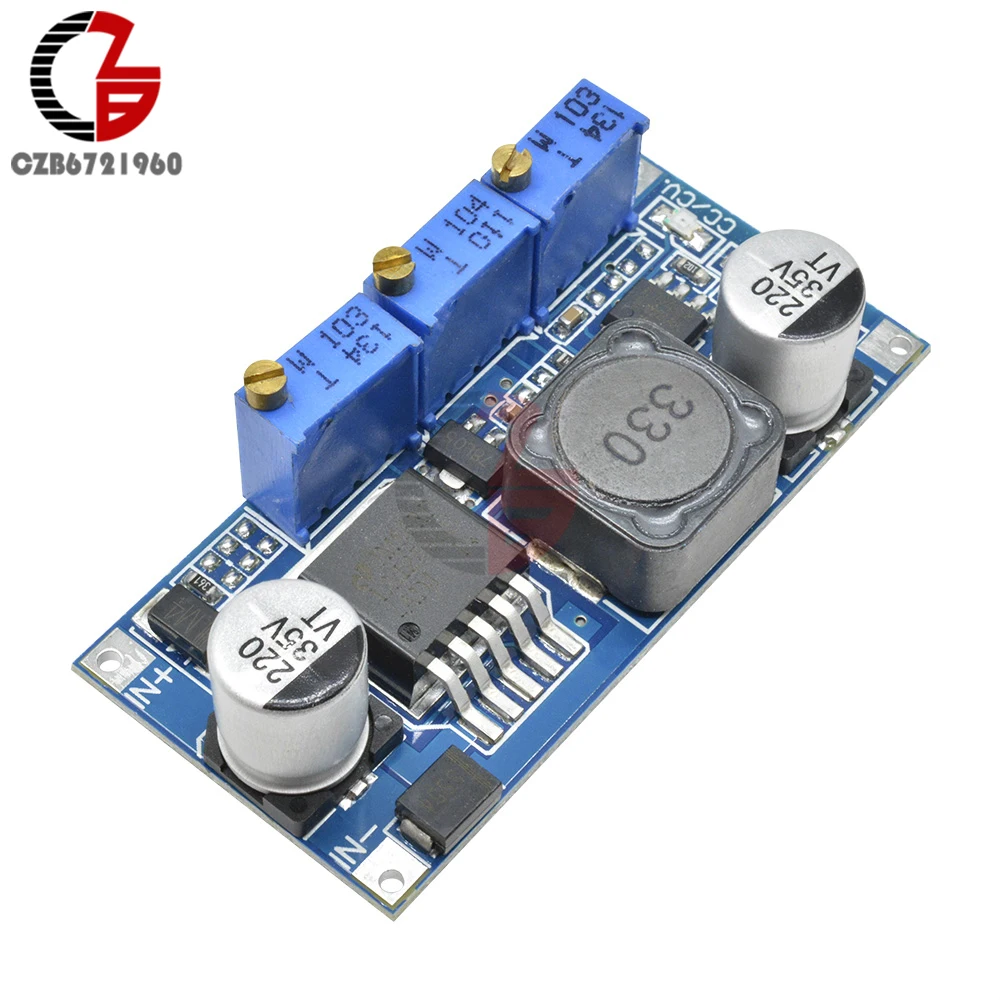

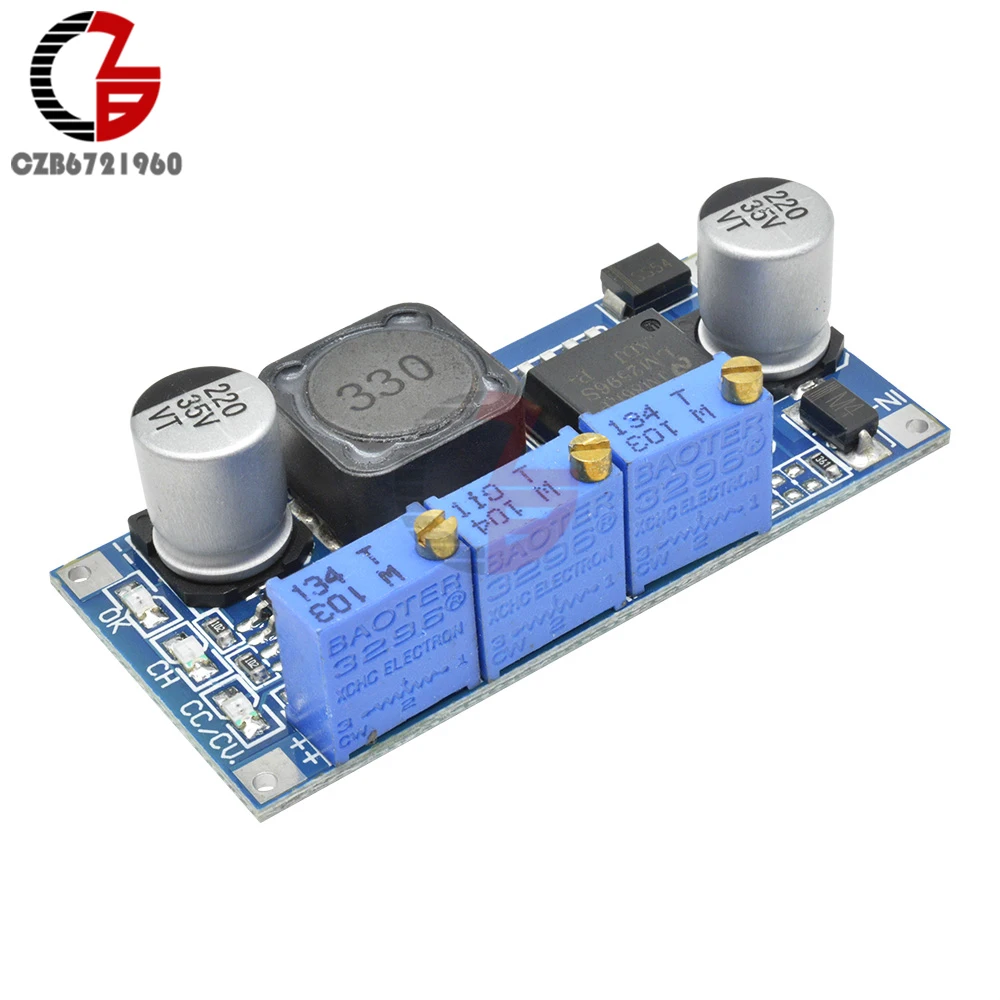

LM2596 Регулируемый понижающий модуль CC/CV трансформатор источник энергии

LM2596 Регулируемый понижающий модуль CC/CV трансформатор источник энергии

Особенности:

1. Фиксированная повернуть лампу ток до 0,1 в зависимости от того, какая из двух сумм постоянного тока (заряда при использовании для того, чтобы определить ли батарея полностью заряжена);
2. Увеличенный входной диод защиты от обратной полярности;
3. Использование специального эталонного IC и высокоточного резистора для отбора проб, так что Постоянный ток более стабильный (20 градусов до 100 градусов, постоянный ток 1A, когда температура дрейфа менее 1%).

Особенно подходит для Светодиодный драйвер

* Мощный светодиодный привод постоянного тока
* Зарядное устройство литиевой батареи (включая ferroelectric)
* 4 в, 6 в, 12 В, 14 В, 24 В зарядное устройство
* Никель-кадмиевый, никель-металл-гидридный аккумулятор зарядное устройство
* Солнечные панели и ветряные турбины

Характеристики:

Свойства модуля: неизолированный модуль постоянного тока и напряжения
Выпрямление: несинхронное выпрямление
Входное напряжение: 7-35 в
Выход напряжение: 1,25 V-30V
Выходной ток: регулируемый максимальный 3A
Эффективность преобразования: 92% (самый высокий)
Частота переключения: 150 кГц
Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания
Регулирование нагрузки: ± 0.5%
Регулирование напряжения: ± 2.5%
Рабочая температура: от-40 до + 85 °
Вес: 13 г
Цвет: как на картинке
Размер: 46 мм x 23 мм x 10 мм/1,81 "x0.91" x0.39 "(дюйм) (прибл.)

Использование батареи:

* Убедитесь в напряжении и токе аккумулятора, которое вам нужно зарядить
* Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, как и напряжение зарядки
* Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)
* Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания,
И Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядки
* Ток заряда передачи лампа по умолчанию 0,1 времен зарядный ток никель-металл (значение постоянного тока)
* Подключен к батарее и попробуйте зарядить (для предыдущих 5 шагов входной модуль терминала подключен к источнику питания, выходная нагрузка не подключена к батареям).

Светодиодный драйвер постоянного тока:

* Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.
* Настройте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиодный.
* Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировки потенциометра тока.
Чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.
* Join светодиодный, тест (для вышеуказанных 3 шагов, входной модуль терминала подключен к источнику питания,
Выходная нагрузка не подключается к светодиодный).

Область применения:

Зарядка для литий-ионных батарей: Когда напряжение литий-ионного аккумулятора низкое.
При использовании прямого зарядного устройства с постоянным напряжением. Из-за слишком большого давления, что приводит к повреждению батареи.
Таким образом, от начала использовать постоянную зарядку.
При зарядке до определенного, автоматическое переключение обратно на постоянное напряжение зарядки.
Кривая зарядки, как показано ниже: Красный ток, синий-напряжение.

Посылка включает в себя:

1 x LM2596 DC-DC понижающий Регулируемый Модуль питания-преобразователь Светодиодный драйвер
