6 36 в 15 А плата двигателя постоянного тока высокой мощности регулируемая

6 36 в 15 А плата двигателя постоянного тока высокой мощности регулируемая

RM1307731645734165

Описание продукта:Промышленный дизайн, стабильный и надежный, с антистатической схемой, защитой от преходящего подавления, защитой от пониженного напряжения, интерфейсом ESD и защитой от перенапряжения; PWM эффективный диапазон от 0.1% до 100.0%; для одноchip и других контроллеров для обеспечения питания 5 В.

Основные характеристики продукта

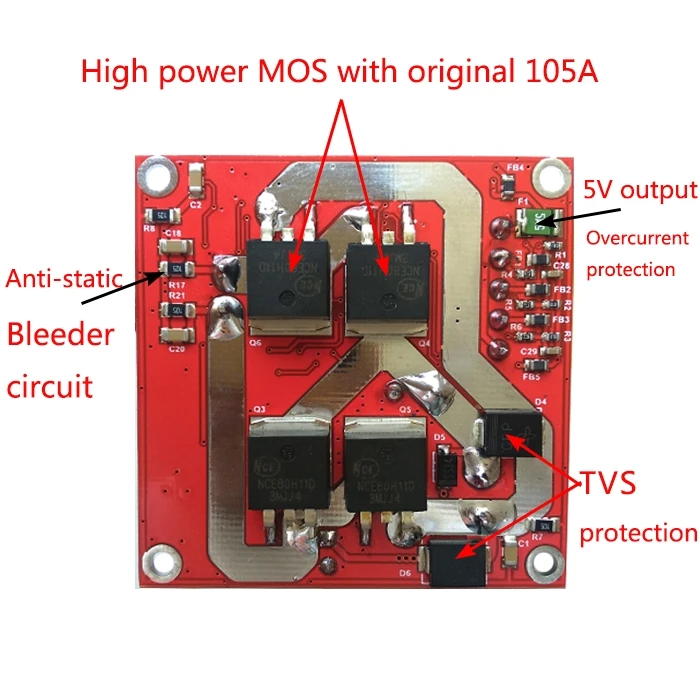

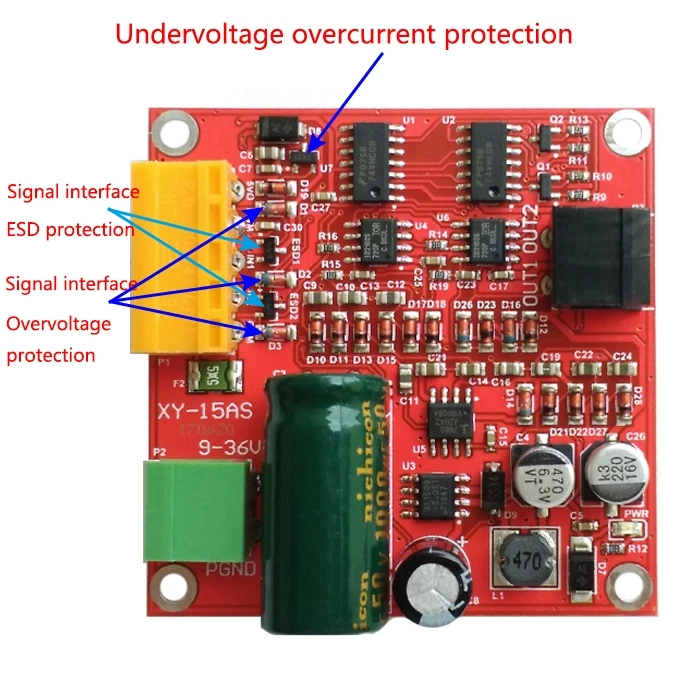

1. Промышленный дизайн продукта, стабильный и надежный, с антистатической схемой, защитой от преходящего подавления, защитой от пониженного напряжения, интерфейсом ESD и защитой от перенапряжения;

2. Поддержка напряжения 9-36 в широкий диапазон, максимальный устойчивый ток нагрузки 12А (без тепла), 15А (простое тепло), 20А (толстый большой радиатор);

3. Аналогично логике привода L298, три линии (PWM, IN1, IN2) управления скоростью, вперед и назад и тормозом;

4. Поддержка полного ШИМ, может быть непосредственно использована для контроля положительных и отрицательных клавиш, PWM эффективный диапазон от 0.1% до 100.0%;

5. Для микроконтроллера и других контроллеров для обеспечения 5 В источника питания и 5 В Выходной защиты от перегрузки по току и защиты от перенапряжения сигнала доступа.

Контрольный сигнал логики

Примечание:0Низкий, 1 высокий,×Любой уровень, плавающий низкий.

COMДля заземления сигнала,5VOВыход 5 В, для микроконтроллера и других контроллеров для обеспечения питания 5 В;PWMКонтактный внешний ШИМ, если использование управления ключом, PWM pin должен быть соединен с 5VO;IN1ИIN2Для двух моторных положительных и отрицательных поворотов, сигнал управления тормозом.

IN1

IN2

PWM

OUT1、OUT2

0

0

×

Стоп-сигнал

1

1

×

Поплавок

1

0

1

Full speed

0

1

1

Full speed разворота

1

0

PWM

Скорость движения вперед

0

1

PWM

Возвращение скорость

Параметры продукта

1. Напряжение питания 6-36 в (слишком низкое напряжение, большой ток нагрузки легко привести к повреждению модуля, поэтому печатная плата маркируется 9-36 в), мощность не должна быть перевернута или больше 37 в, или может сжечь модуль, рекомендуется, чтобы Потребляемая мощность в серии 20A предохранитель.

2. Диски без теплоотвода номинального тока 12A, номинальный ток 12A ~ 15A нужно сделать простое охлаждение, 15A ~ 20A нужно сделать толстый радиатор. (Простое охлаждение-например, в модуле под силиконовой прокладкой толщиной 1 мм, а затем медная колонна 5 мм к модулю, закрепленному на стене)

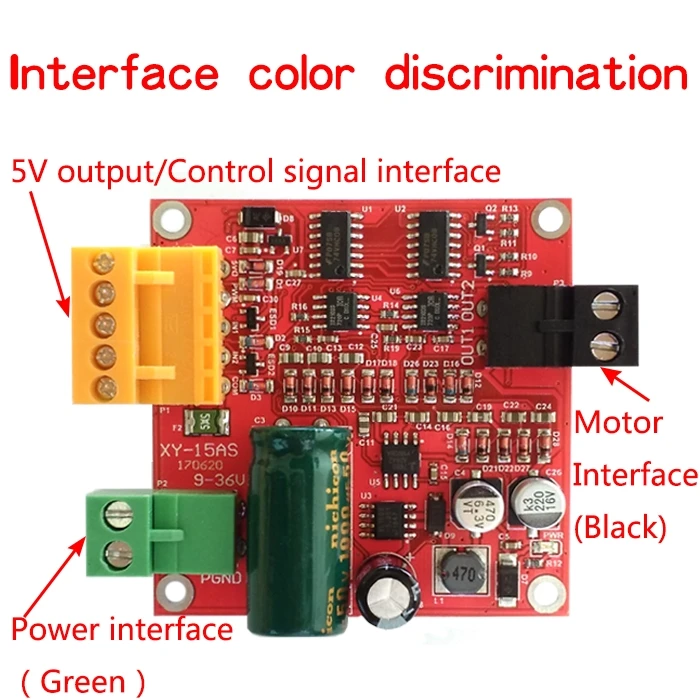

3. Интерфейс управления сигналом (оранжевый) может предоставить пользователям внешний 5 В, микроконтроллер без дополнительного источника питания, максимальный ток питания 0.5A.

4. Контроль сигнала высокого напряжения: 2,0 V ~ 5,5 V, совместимый с 3,3 V 5V TTL уровня;

Управляемый сигнал низкого напряжения: 0V ~ 0,8 V, 0V при плавании;

Когда напряжение управляемого сигнала составляет 5 В, ток управляемого сигнала составляет 50 А.

5.PWM эффективный диапазон: 0.1% ~ 100.0%;

Диапазон частоты сигнала ШИМ: 0 ~ 100 кГц (рекомендуется 20 кГц);

Минимальная Эффективная ширина импульса PWM: 200ns.

6. Рабочая температура-25 ℃ -80 ℃.

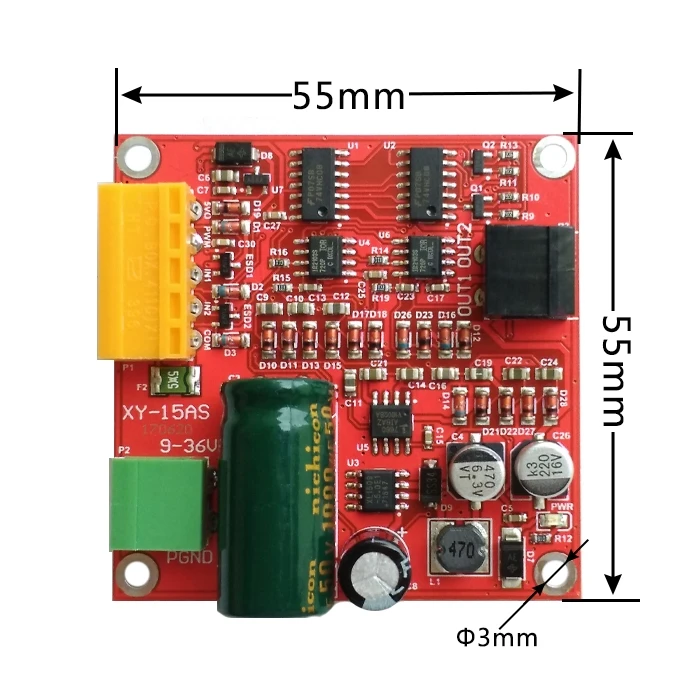

7. Размер изделия: 55*55*25 мм (длина и ширина).

8. Диаметр монтажного отверстия: 3 мм.

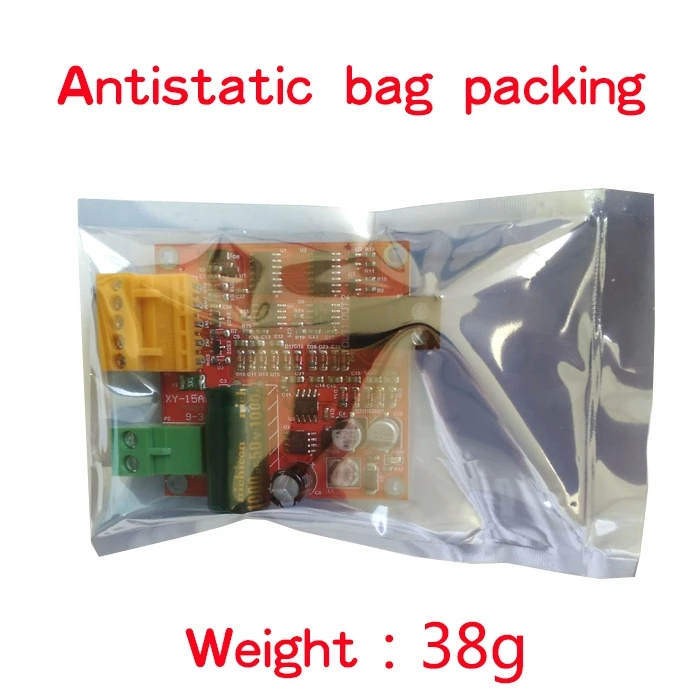

9. Вес: 38 г

Подходит для моторных параметров

(Пожалуйста, сделайте свой собственный в соответствии с параметрами двигателя, чтобы сделать простое охлаждение или Толстая термообработка)

1. Номинальное Напряжение 36В мотор

Номинальная мощность 300 Вт и ниже или Номинальный ток 12А следующего двигателя в течение длительного времени для работы без охлаждения;

Номинальная мощность 300 Вт ~ 370 Вт или Номинальный ток 12А ~ 15а двигателя должны сделать простую термическую обработку;

Номинальная мощность 370 Вт ~ 500 Вт или Номинальный ток 15A ~ 20A двигатель должен сделать плотную термическую обработку;

2. Номинальное напряжение двигателя 24 В

Маркировка номинальной мощности 200 Вт и ниже или отметка номинального тока 12А следующего двигателя в течение длительного времени для работы без охлаждения;

Лого Номинальная мощность 200 Вт ~ 250 Вт или Номинальный ток 12А ~ 15а двигатель должен сделать простую термическую обработку;

Номинальная мощность 250 Вт ~ 330 Вт или Номинальный ток 15A ~ 20A двигатель должен сделать плотную большую термическую обработку;

3. Номинальное напряжение двигателя 12 В

Маркировка номинальной мощности 70 Вт и ниже или отметка номинального тока 12 А следующий длинный двигатель полностью работает без тепла;

Номинальная мощность 70 Вт ~ 90 Вт или Номинальный ток 12А ~ 15а двигателя должны сделать простую термическую обработку;

Лого Номинальная мощность 90 Вт ~ 120 Вт или Номинальный ток 15A ~ 20A двигатель должен сделать плотную термическую обработку;

(Этот привод не охлаждается в условиях номинального тока 12А, номинальный ток 12А ~ 15а нужно сделать простое охлаждение, 15а ~ 20А нужно сделать плотное тепло. Номинальная мощность двигателя обычно относится к выходной мощности, учитывайте потерю работы двигателя, поэтому расчетный Номинальный ток считается моторной эффективностью, номинальный ток = Номинальная мощность/Номинальное напряжение/эффективность)

Как его использовать

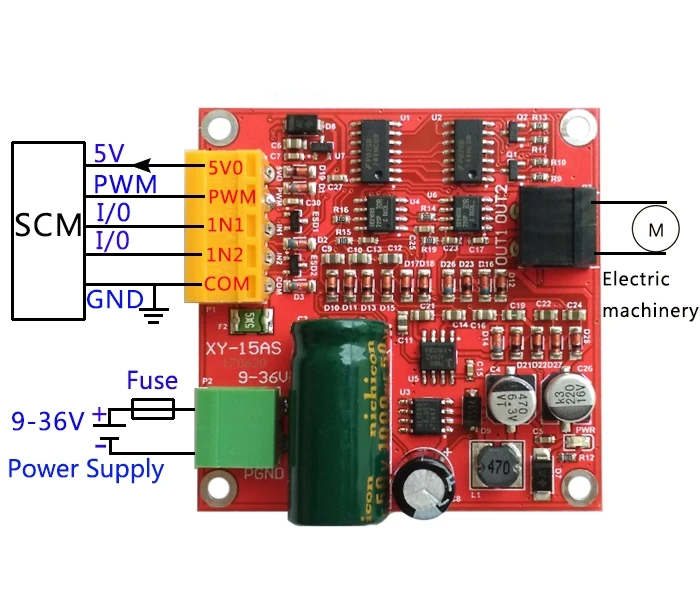

1. Используйте микроконтроллер для управления методом вращения двигателя

Однокристаллический источник питания для подключения модуля привода COM; PWM pin к микроконтроллеру PWM выход, для скорости, или непосредственно подключен к высокоуровневой полной скорости работы; 1, IN2 и два IO микроконтроллера, подключенные для управления двигателем, имеют Реверсивный и тормозной механизм; 5VO может обеспечить источник питания 5 В для микроконтроллера.

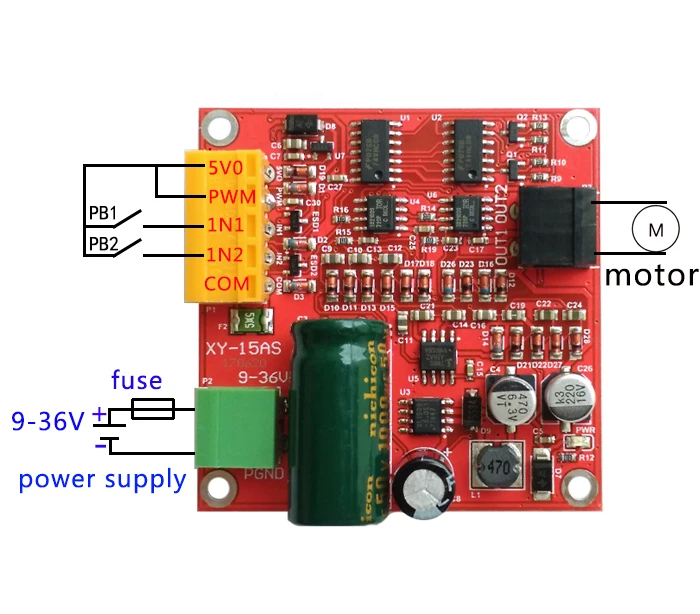

2. Используйте только ключи для управления двигателем, задним ходом, методом проводки

PB1 и PB2-два ключа. Когда PB1 нажата и PB2 не нажата, 1 высокий, IN2 низкий, двигатель поворачивается; Когда PB2 нажата и PB1 не нажата, 1 низкий, IN2 высокий, мотор Реверсивный; Когда PB1 и PB2 отскоки, 1 и IN2 низкий, Тормоз двигателя.

1. Напряжение питания привода должно быть от 6 до 36 В. Если мощность превышает номинальное напряжение, это может сжечь привод; Напряжение слишком низкое, ток нагрузки большой, также может привести к тому, что привод будет гореть. Рекомендуется подключить предохранитель 20A в серии к источнику питания.

2. В вперед и назад время переключения и отлично подходят для стоп-сигнал более 0,1 S, а затем огней заднего хода, в противном случае это может привести к повреждению езды на автомобиле.

3. Поскольку сигнальная линия управления очень хрупкая, любые сигнальные линии (оранжевые клеммы) управляющего сигнала не могут быть направлены вместе с проводкой источника питания или двигателя во время использования. В противном случае привод может быть сожжен и его трудно отремонтировать.

4. Когда привод приведен в действие вниз, не Поворачивайте двигатель быстро, или электродвижущая сила двигателя может сжечь привод. Если приложение требует, чтобы привод отключился, когда машина также должна быстро повернуть двигатель, рекомендуется в Интерфейсной строке привода реле, реле катушки и привода

Блок питания. Таким образом, когда источник питания выключен, реле отключает привод от двигателя.

5. Привод должен быть подключен к двигателю, прежде чем он включится, в противном случае он может сжечь предохранитель или привод.

6. Интерфейс двигателя не должен быть короткого замыкания, в противном случае он может сжечь предохранитель или привод.

7. Обратите внимание, что привод не промокает, не позволяйте компонентам на плате привода короткого замыкания, не прикасайтесь к компонентам на штифтах и подушечках платы.

8. Пожалуйста, внимательно прочитайте продукт перед использованием, если ваша ошибка вызвана повреждением модуля, или у вас есть несанкционированная Замена устройства модуля,
