Контроллер заряда свинцово кислотной солнечной батареи 6 60 в 30 А защитная плата

Контроллер заряда свинцово кислотной солнечной батареи 6 60 в 30 А защитная плата

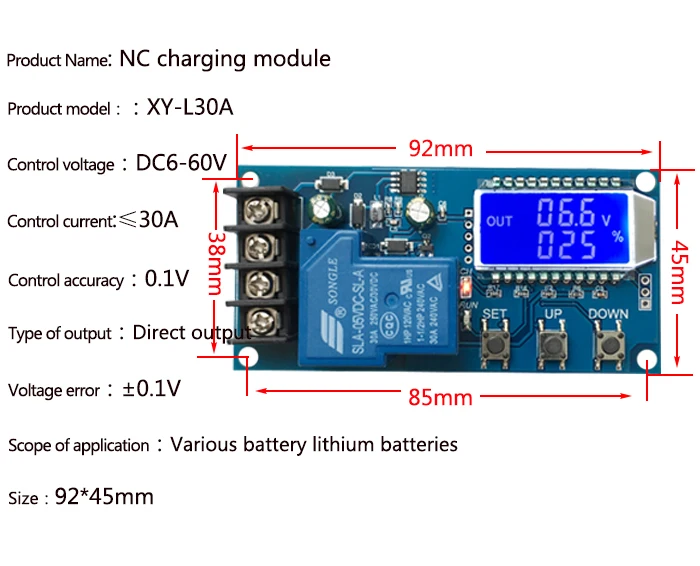

1. Поддерживает свинцово-кислотные батареи и действующий аккумулятор, диапазон напряжения: 6 В ~ 60 В;

2. Может отображать напряжение, % батареи, время зарядки одновременно через ЖК-экран;

3. Функция очень мощная, обеспечивает автоматическое управление зарядкой,

Время контроля заряда, также может настроить и загружать соответствующий параметр через последовательный порт;

Настраивая Вольт-привет: «верхний» Вольт-ли: «Нет»; Когда напряжение батареи ниже Вольт-ли: «нет», реле подключается, зарядное устройство начинает заряжать аккумулятор; когда напряжение аккумулятора до Вольт-привет: «up'», реле ограничено, и автоматическая зарядка была выполнена один раз;

2.Функция контроля времени зарядки:

Как включить время функция управления?

После входа в набор параметров, установите параметр op без zero, затем включите функцию контроля времени, op параметр по умолчанию: -- h, по умолчанию функция контроля времени не включается;

После открытия функции управления временем (OPНе нулевой), когда напряжение батареи ниже, Вольт-LI'Dn', Зарядное устройство стало заряжать аккумулятор, система начала заряжать часы; Во время времени напряжение батареи ≤ Вольт-привет'Вверх', Отсоедините реле; ЕслиOPВремя вверх, напряжение батареи по-прежнему ниже, Вольт-LI'Dn', Реле поддерживает проводимость, автоматически закрывает функцию контроля времени зарядки и мигаетH:ERЧтобы уведомить пользователя, неразумная установка параметров времени; Нажмите любой ключ, чтобы остановить мигание;

Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99:59, что составляет 100 часов.

3.Функция загрузки последовательных данных и настройки параметров:

Система поддерживает загрузку данных UART и настройку параметров

UART:115200,8,1

Cmd

Func

На

Реле позволяют открыть

Off

Реле выключены для открытия

Старт

Начните загрузки данных

Stop

Единый загрузки данных

Прочитать

Прочтите настройки param

Dw10.0

Набор в-ли: 'dn'

Up20.0

Набор в-привет: 'up'

Xx: xx

Установите время зарядки OP

00:00 время остановки зарядки

Формат сообщений для загрузки данных:

Батарея напряжение + Батарея процентов + время зарядки + статус заряда 12,0 V,020%,00:10,OP

 Настройка параметров

А) нажмите и удерживайтеНаборКлюч для входа в интерфейс настройки;

B) переключите параметры, которые вы хотите задать, при помощи короткого нажатияНабор;

C) после выбора параметров, может быть, установленные вВверх/внизКлавиша, поддерживающая короткое нажатие, длинное нажатие (быстрое увеличение или уменьшение); Для установки других параметров, повторите шаг b, c);

D) после установки всех параметров нажмите и удерживайте нажатой кнопку set, чтобы выйти из строя и сохранить;

 TОнОписание ключевой функции:

В интерфейсе Run (основной интерфейс):

Короткое нажатиеНаборКнопка для отображения текущего набора параметров; Короткое нажатиеВверхКнопка, переключение отображения доли заряда и времени зарядки;

Короткие ПрессВнизКнопка, выберите включить/выключить реле, если реле может быть закрыто, будет отображаться как напоминание;

Нажмите и удерживайте кнопкуВверхКнопка, переключатель низкого уровня мощности

ВКЛ: без работы в течение 10 минут, выключение подсветки

Выключение: подсветка Всегда яркая

Нажмите и удерживайте кнопкуНаборНажмите и укажите настройки параметров.

Подсчет процентного напряжения:

Процентное напряжение = Напряжение батареи/(Вольт-HI - volt-LI)

 Дополнительные Особенности

A) функция записи времени зарядки: не открывайте контроль времени зарядки, продукт будет записывать Полное время, когда интерфейс времени входа, мигающий дисплей, время зарядки, И затем откройте интерфейс дисплея времени выхода или следующую зарядку (проводимость реле), когда пусто;

B) Автоматическое обнаружение параметров: когда параметры установлены, выход, если Вольт-лиDn③ Вольт-приветВверх, Система будет мигать"Ошибиться"Как напоминание;

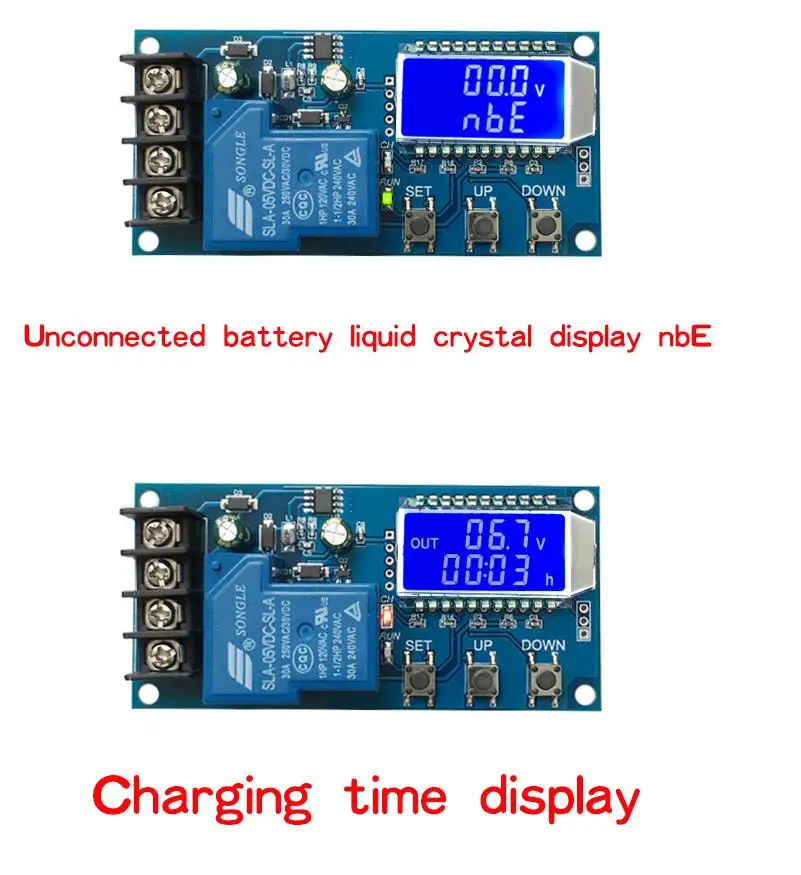

В) обнаружение доступа к батарее: этот продукт, подключенный к батарее, если он не подключен к батарее, система будет отображаться в ссылке вниз"NbE"Как напоминание

 Анализа распространенных ошибок

В: сколько подходит для использования на уровне V? Сколько В напряжения подходит этот модуль?

Ответ: этот раздел подходит для минимального размера 6 в, высочайшего диапазона напряжения 60 в, максимальный уровень расходов 48 В, потому что аккумулятор 48 В, полный электроэнергии в 60 в, И затем высокая температура, если ваш аккумулятор выше 48 в, пожалуйста, выберите другой раздел.

В: Питание следующих электрических приборов треснуло! Светодиодный проблесковый?

О: это потому, что ваш ток зарядки слишком велик, или емкость аккумулятора слишком маленькая, чтобы вызвать питание, чтобы сразу достичь лимита напряжения, релейного отключения, отключения, напряжение и быстро опускается до низкого напряжения, и начинает зарядку, цикл, На данный момент вы хотите, чтобы уменьшить зарядный ток никель-металл-только линия, как правило, зарядный ток никель-металл-это емкость аккумулятора очень 1 до 1,5, как, например, 20AH аккумулятор зарядный ток никель-металл-как правило, около 2-3a! Обратите внимание, что большой ток заряда приведет к ускоренному старению батареи, набору барабанов и даже взрывам!

В: какой режим управления? Можно ли заряжать автоматически? Можно ли использовать боковую зарядку? Можно ли ограничиться потоком?

Ответ: это контроль напряжения, например, набор предел напряжения 12,0 V, напряжение до 14,5 V, напряжение заряда до 14,5 в эту стоимость в счете-фактуре, отключение питания, напряжение до 12,0 V реле закрыто и начнёт заряжаться, может быть заполнен с боковыми, режим управления напряжением только для того, чтобы выключить и открытого типа, Не может ограничиться потоком, ток зарядки полностью зависит от вашего зарядного устройства!

В: входное напряжение 12 В может или не может заряжать батарею 24 В, или входное напряжение 48 В, можно ли заряжать батарею 12 В?

О: это простой контроллер напряжения, только Играйте в роль переключателя, не могу свисать с заряда батареи, поэтому вы хотите, чтобы какой аккумулятор будет готов, какой тип зарядного устройства! Это необходимо!
