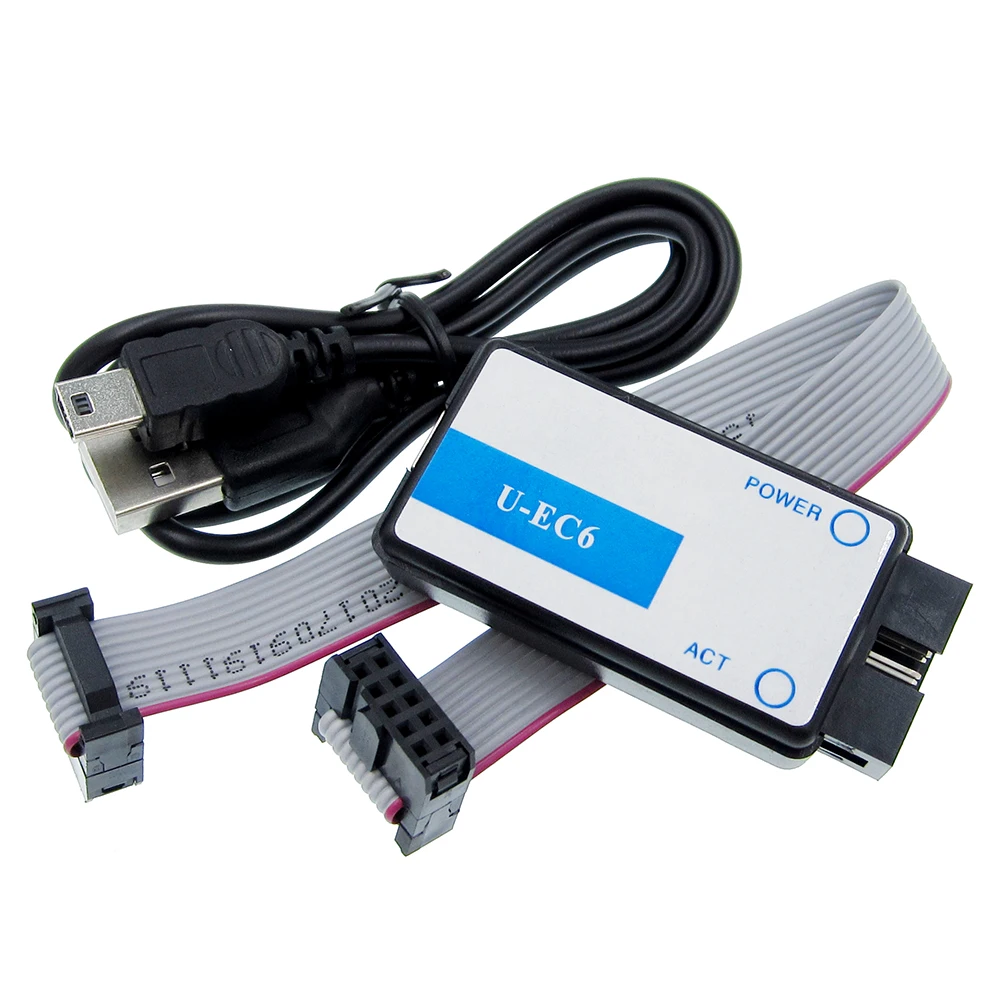

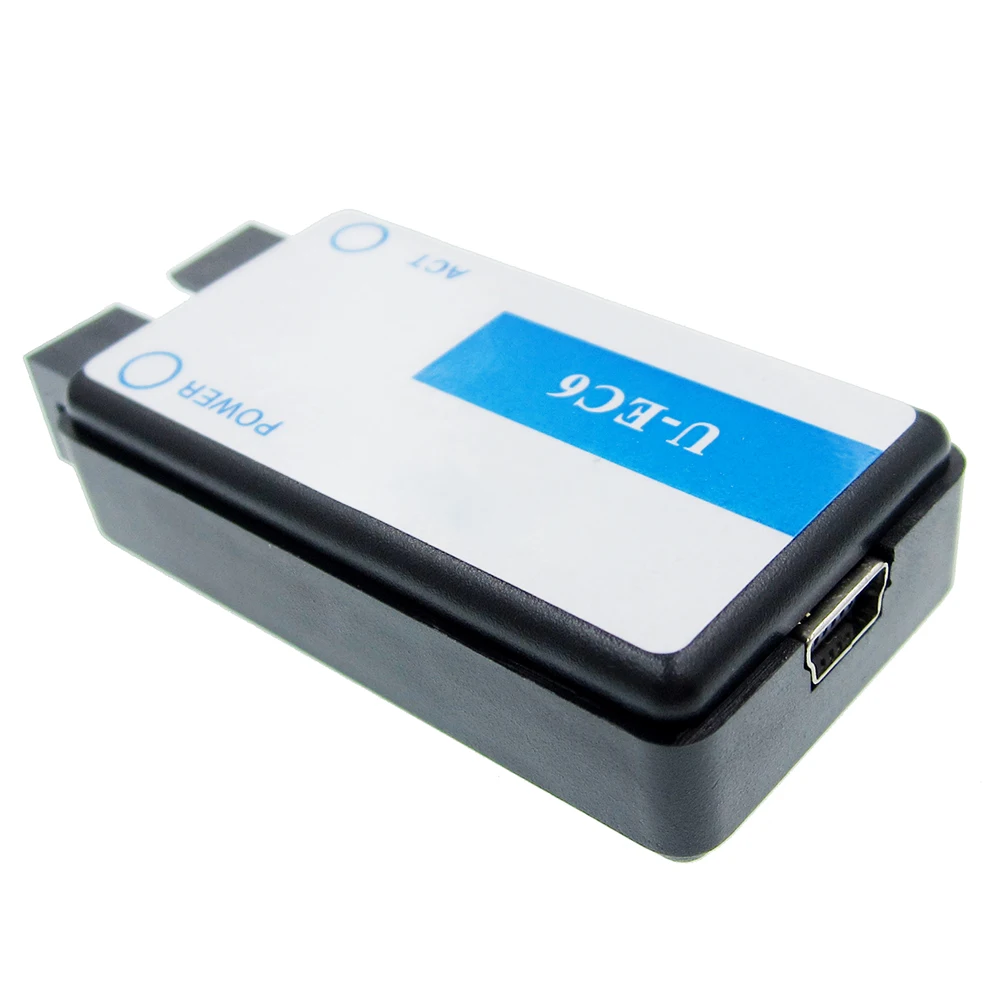

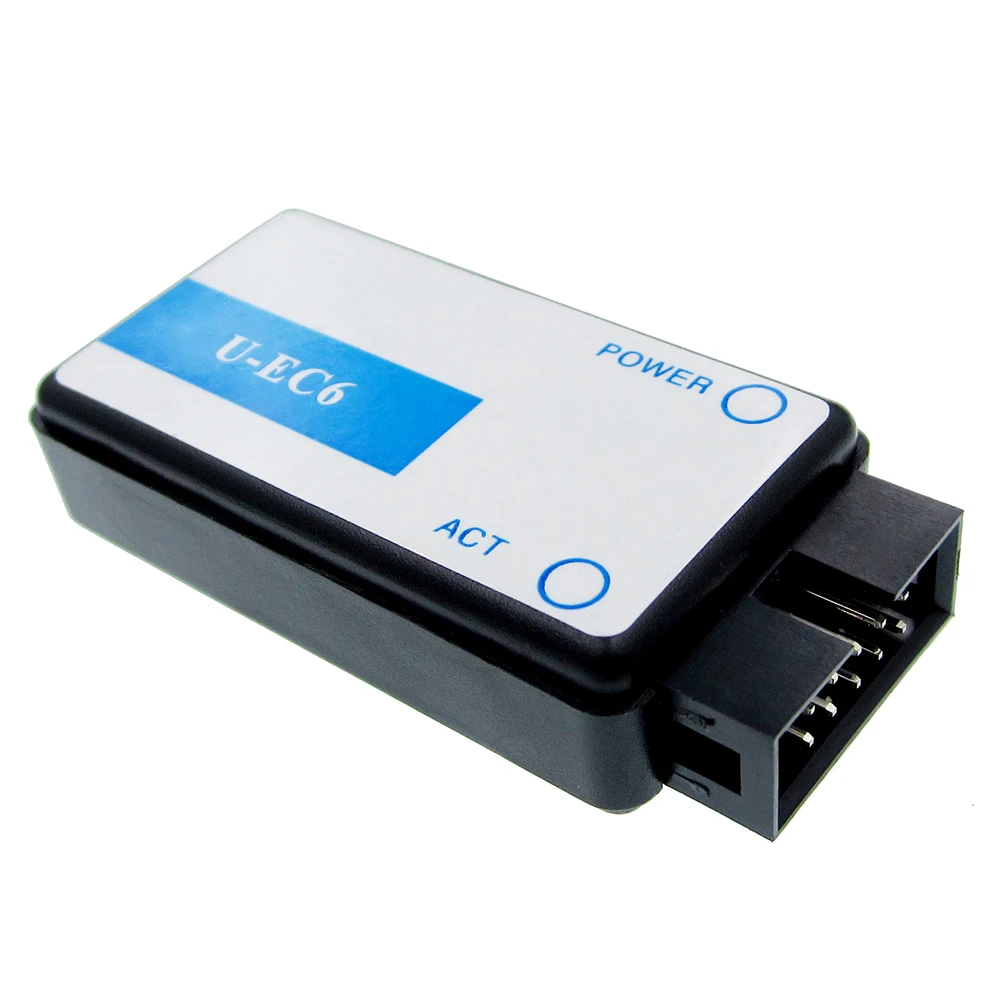

C8051F MCU эмулятор загрузчика U-EC6 издание предприятия

Введение:

U-EC6 C8051F MCU USB интерфейс отладчик используется для MCU моделирования, отладки, загрузки, шифрования и поддержки C8051FПолный спектрМикроконтроллер.

Полностью совместим с USB отладочный адаптер Silabs и EC3 / EC5 / EC6 отладчик.

Поддержка Keil, SilabsIDE, IAR и другого программного обеспечения IED. Поддержка нового китайского программного обеспечения, и различные другие версии программного обеспечения Silabs, такие как FLASH утилита программиста, программиста продукта и так далее.

Может достигать одношагового, непрерывного одиночного шага, точки останова, остановки/запуска, поддерживает проверку и модификацию регистров и памяти.

СтендJTAGИC2Отладка режима, поддержка до4.Точки останова. В новой версии Keil и вождения, может поддерживать до5Точки останова.

Обновленная прошивка, без драйвера HID устройства, подключи и работай.

Поддержка WIN XP, WIN7.

Интерфейс определяется как официальная стандартная версия:

1.

NC

2.

GND

3.

GND

4.

TCK / C2D

5

TMS

6

TDO

7

TDI / C2CK

8

NC

9

GND

10

+ 5 В 500 мА

При использовании интерфейса C2 вы можете использовать только две линии (C2CK, C2D), очень удобно.

Двойной буферный выход,Сильная защита для отладчика, очень стабильная.

XL7015 dc-dc источники типа модуль представляет собой высокоэффективную, резиновый шланг высокого давления понижающий dc-dc преобразователь, обеспечивает высочайший 0,8 A ток на выходе допустимая нагрузка по току, низкая пульсация, отличные линейный регулировку и регулировку нагрузки, до максимального входного напряжения 80 в, более 2596 модулей и т. Д. Встроенный чип различных защитных механизмов. Может быть применен к контроллеру электромобиля и т. Д.

1. Диапазон входного напряжения от 5 В до 80 В;

2. Выходное напряжение от 5 В до 20 в регулируется;

3. Минимальное падение давления 1 в.

4. 0,8 самую большую переключатель тока;

5. Рекомендуется выходная мощность менее 7 Вт;

6. Отключение встроенной защиты от перегрева, защита от короткого замыкания на выходе, защита от перегрузки по току;

7. Хорошая линейка с регулировкой нагрузки;
Размер платы: 16 мм * 44 мм;

Инструкции по проводке
1. Вин: Входное напряжение (5 В-80 В);

2. GND: сторона входного напряжения;

3. Выход: Выходное напряжение (5 в-20 В);

4. GND: выходное напряжение до конца;
