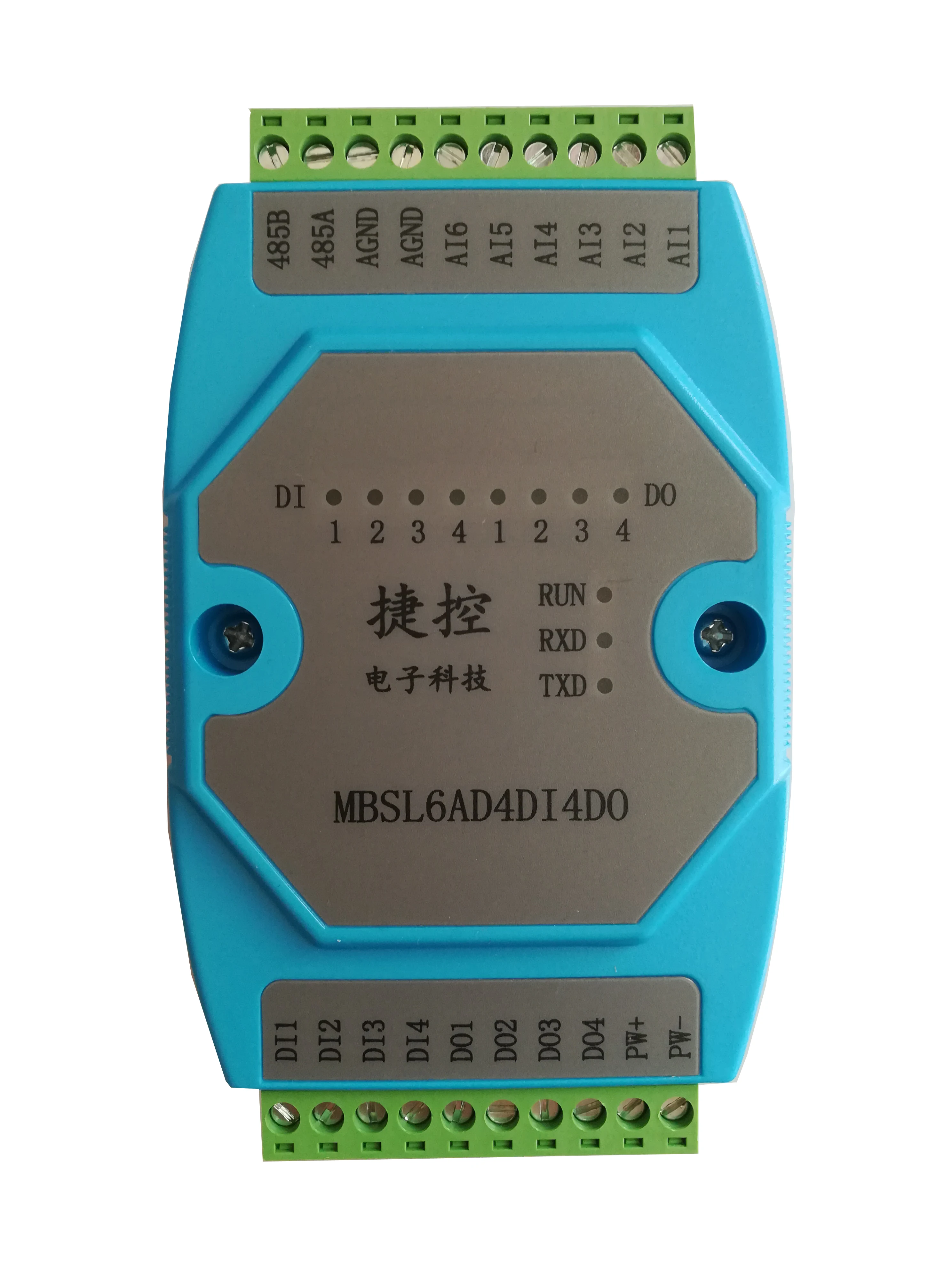

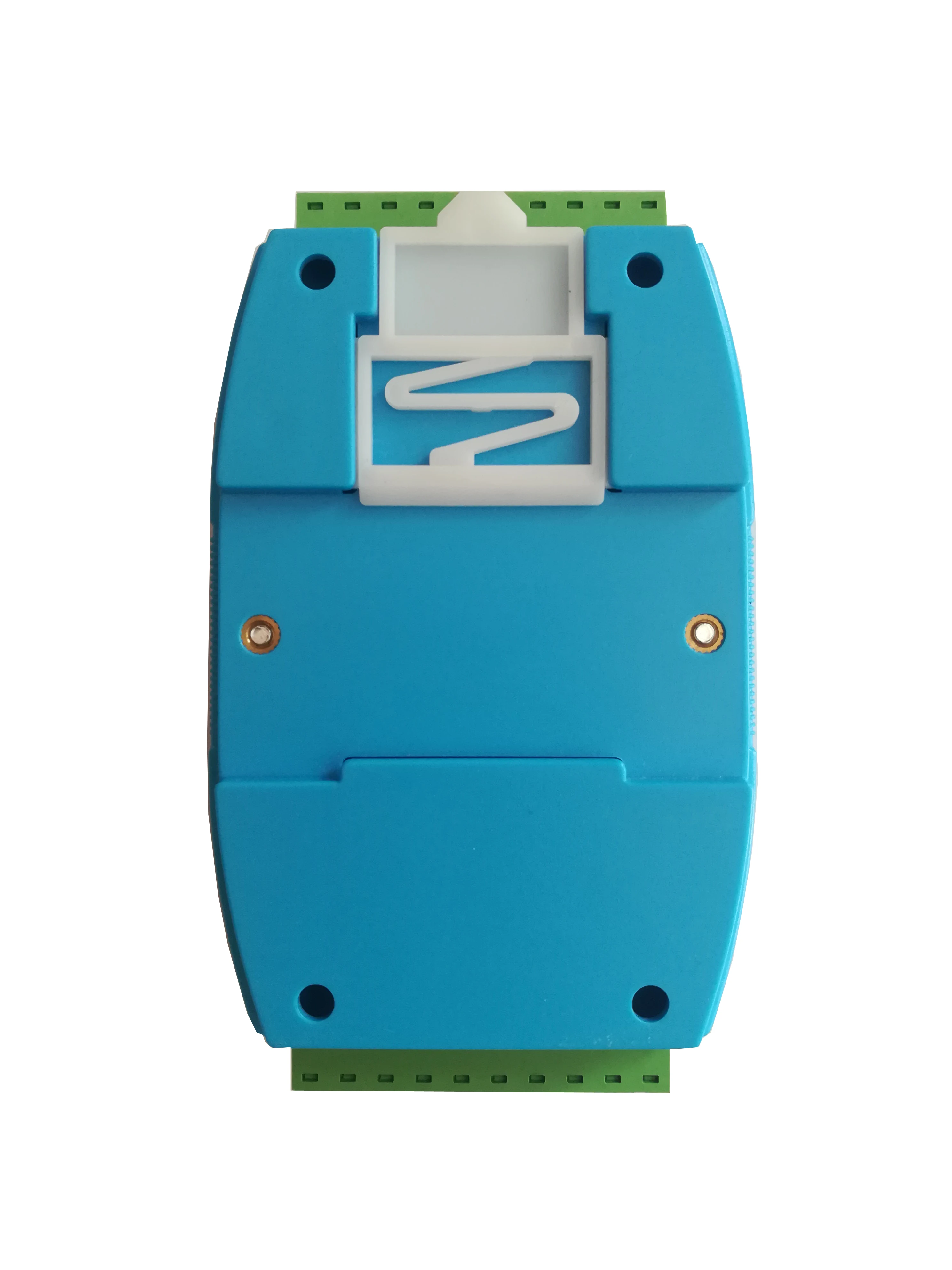

MBSL6AD4DI4DOМодуль 6 road 0~20 мААналоговый вход,4Цифровой изоляционный вход и 4-канальный цифровой изоляционный выход (NPN транзисторный коллектор с открытым выходом) модуль выводятся через изолированный интерфейс RS485. Модуль принимает стандартную Modbus RTU связь, и может непосредственно вместить все виды программного обеспечения верхней конфигурации компьютера, PLC, DCS и т. Д. модуль питания, RS485 связи и электрические сигналы изолированы друг от друга, эффективно подавляя все виды режима серии и общего режима помех, А также обеспечение стабильной и надежной работы модуля.

1,Стандартная коммуникация RS485 MODBUS RTU используется для сетей с программным обеспечением конфигурации ПК, PLC, промышленным сенсорным экраном и т. д.Индикатор состояния связи

2Контроль сигнала, источник питания, связь RS485, электрические сигналы изолированы друг от друга.

3Цепь связи принимает молниезащиту, анти-помех дизайн,Защита от полярности.

4Интерфейс выхода сигнала связи RS485 принимает перенапряжение и перегрузки по току двойную защиту.

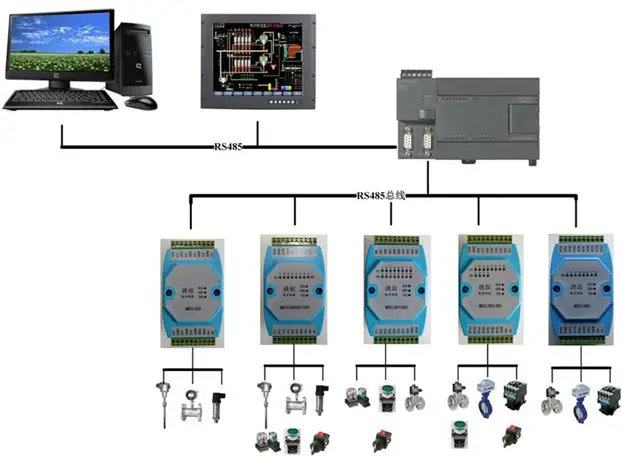

5Он может быть широко использован для сбора сигнала и контроля в промышленном полевом оборудовании.

6.Модуль принимает двойной таймер watchdog с аппаратным и программным обеспечением, чтобы гарантировать, что модуль не разбивается и работает стабильно и надежно.

7Формат связи может быть установлен программным обеспечением.

Два, основные технические индикаторы

Проект

Технические индикаторы

Аналоговый входной сигнал

1Аналоговый входКанал:6Поглощение изоляции канала

2Тип аналогового входа:0-20 мА/4-20 мААналоговый сигнал

3Точность аналогового ввода± 0,02 мА

4Диапазон рабочей температуры:-20 ~ 70 C

5Разрешение: 12 бит

6Внешний источник питания: от 9 В до 30 В/2 Вт постоянного тока

Вход/выход цифрового сигнала

1Входной канал: 4-канальный цифровой изолирующий вход

2Выходной канал: 4-полосный цифровой изолирующий выход

3Грузоподъемность: резистивная нагрузка 1А/канал

Выход связи

1Протокол связи: MODBUS-RTU

2Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение и перегрузки по току двойную защиту.

3Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4Контрольный бит: без проверки, проверки четности, нечетной проверки

5Режим настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением.

6Расстояние связи: @ 9600bps 1200 метров

Размер модуля и метод установки

1. Установка: Стандартная DIN направляющая установка или винтовая установка.

2,Размер формы: 125 × 73 × 35 мм

Рабочая среда

Температура:-10~+ 60 CВлажность: 35~85%(Без конденсации)

Рабочий источник питания

1Напряжение источника питания: от 10 в до 30 в широкий диапазон источника питания, защита от полярности с источником питания

2Потребляемая мощность: менее 3 Вт

Три. Определение интерфейса

Название терминала

Скажите Яркий

Название терминала

Скажите Яркий

PW +

Внешний вход питания положительного конца

485A

RS485Сигнал A +

PW-

Внешний вход питания отрицательный конец

485B

RS485Сигнал B-

DI1

Цифровой входной канал1

AI1

Аналоговый Входной канал1

DI2

Цифровой входной канал2

AI2

Аналоговый Входной канал2

DI3

Цифровой входной канал3

AI3

Аналоговый Входной канал3

DI4

Цифровой входной канал4

AI4

Аналоговый Входной канал4

D01

Канал цифрового выхода1

AI5

Аналоговый Входной канал5

D02

Канал цифрового выхода2

AI6

Аналоговый Входной канал6

D03

Канал цифрового выхода3

AGND

Аналоговый сигнальный отрицательный полюс

D04

Канал цифрового выхода4

AGND

Аналоговый сигнальный отрицательный полюс

ЧетыреСхема подключения модуля

Пять. Инструкции по общению

1Описание параметров связи (Заводская стоимость): 9600, N, 8, 1

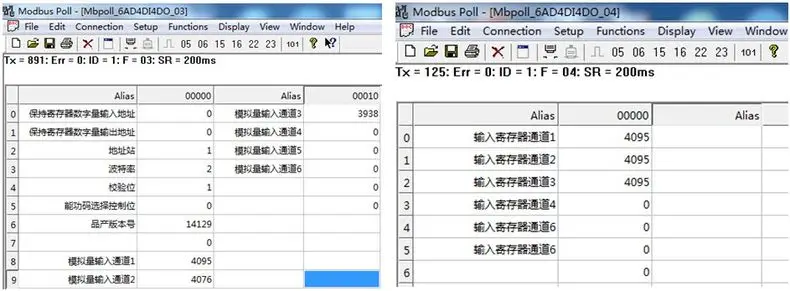

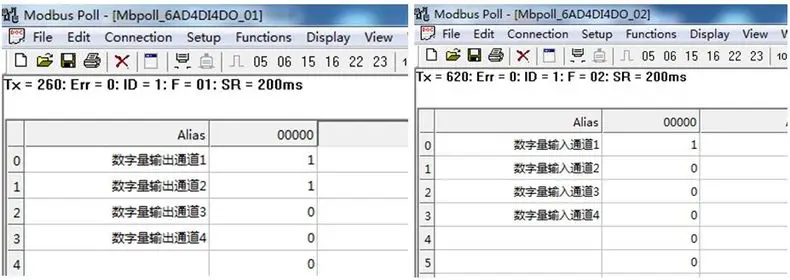

2Скриншот отладки программного обеспечения

Параметры

Объяснение

9600

Скорость передачи данных

N (Без проверки)

Контрольный бит

8

Бит данных

1

Стоп-позиция

Вторая главаModbusОписание протокола регистрации и связи

1.Модуль поддерживает код функции MODBUS и диапазон адресов

1Модуль поддерживает код функции MODBUS

Тип регистра

Диапазон адресов

Функциональный код

Описание функционального кода

Эксплуатация

Выход катушки регистра

00001-00004

0x01H

Чтение нескольких регистров катушек

Прочитайте значения одного или нескольких регистров катушек

0x05H

Запись катушки

Напишите значение регистра катушки

0x0FH

Напишите один или несколько регистров катушек

Напишите значение одного или нескольких регистров катушек

Фиксатор

40001-40016

0x03H

Чтение нескольких фиксаторов

Прочитайте значения одного или нескольких фиксаторов

0x 06 H

Запись единого регистратора

Запись данных в журнал hold

0x 10 H

Запись нескольких фиксаторов

Запись одного или нескольких данных в журнал hold

Входное цифровое количество

10001-10004

0x02H

Считывание входного дискретного количества

Дискретный временной входной регистр

Два. Описание определения регистра

1.Выход катушки регистра (код функции:
