Мини 3-канальный DMX512 декодер светодиодный диммер драйвер для RGB Светодиодные полосы контроллера 12В-24В

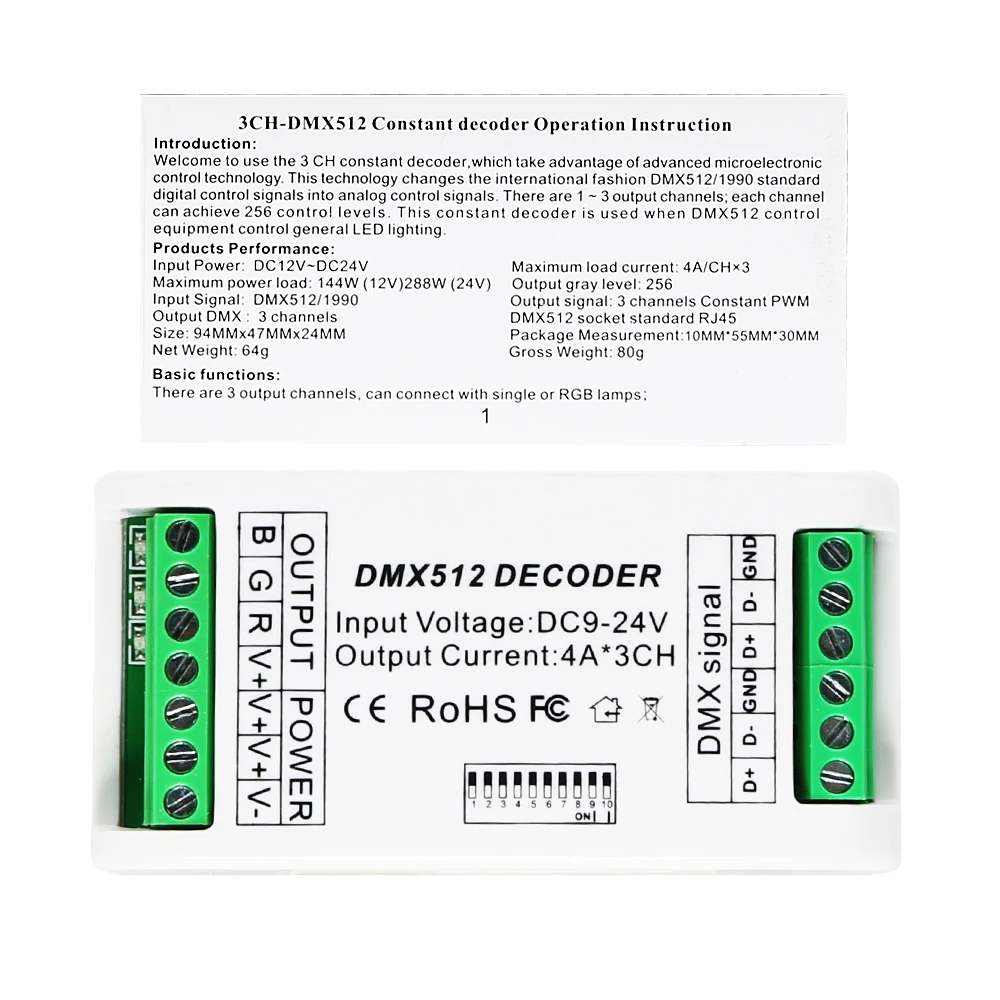

3CH-DMX512 постоянный декодер инструкция по эксплуатации

Введение:
Добро пожаловать на использование 3CH постоянного декодера, который использует передовые технологии микроэлектронного управления. Эта технология меняет международную моду DMX512/1990 стандартных цифровых сигналов управления в аналоговые сигналы управления. Есть 1 ~ 3 выходных канала; каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общее светодиодное освещение.

Производительность продукции:

Входная мощность: DC12V ~ DC24V максимальный ток нагрузки: 4A/CH× 3

Максимальная нагрузка: 144 Вт (12 В) 288 Вт (24 В) выходной серый уровень: 256

Входной сигнал: DMX512/1990 Выходной сигнал: 3 канала постоянного ШИМ

Выход DMX: 3 канала

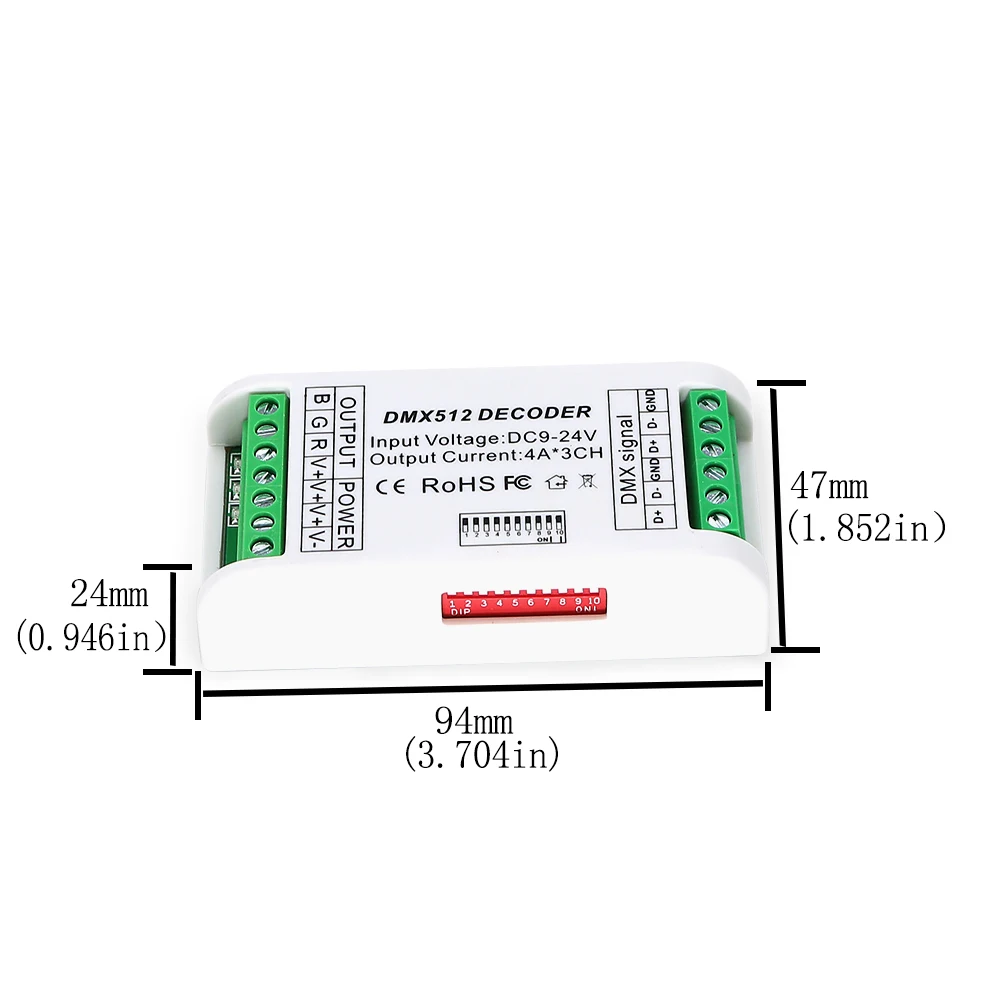

Размер: 94 мм * 47 мм * 24 мм Измерение упаковки:

Вес нетто: 64 г Вес брутто: 80 г

Основные функции:

Есть 3 выходных канала, можно подключить к одним или RGB лампам;

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями;

Входное напряжение постоянного тока DC12V ~ DC24V;
Каждая занимает 3 адреса DMX.

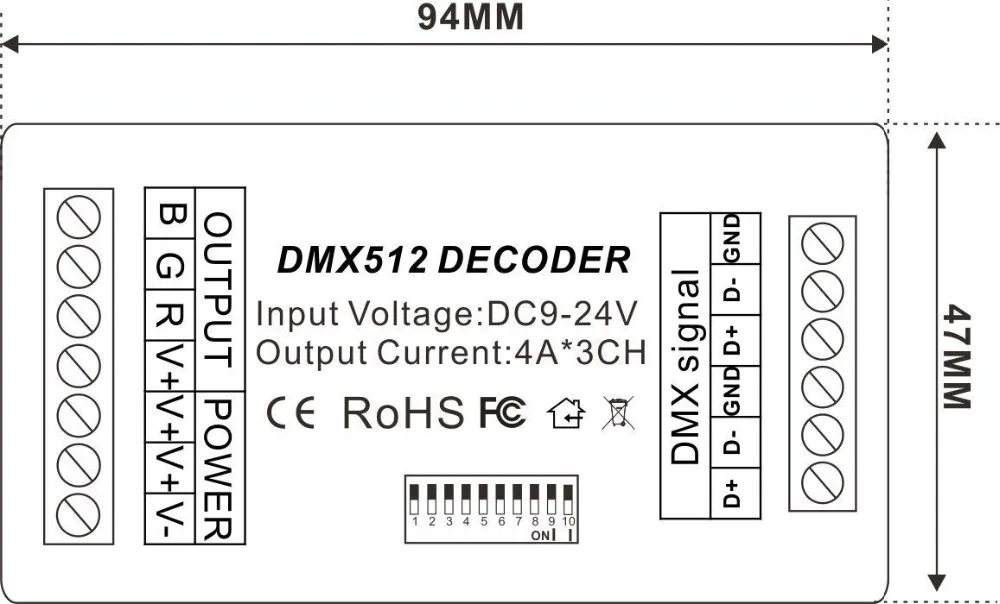

Схема структуры:

Декодер с использованием метода

Первая Настройка адреса DMX:

Набор декодеров адреса с помощью переключателя кодирования, из которых 1-9 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, девятый-самый высокий
Бит кода адреса может быть установлен на 512.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; переключатель кодирования (Установите значение «0»), значение бит равно 0.

Декодер для использования:

Примечание: FUN = OFF (ДесятыйПереключатель кода)СредстваПринять Режим сигнала DMX512
Первая Настройка адреса DMX:
Набор декодеров адреса с помощью переключателя кодирования, из которых 1-9 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, девятый-самый высокий
Бит кода адреса может быть установлен на 512.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; переключатель кодирования (Установите значение «0»), значение бит равно 0.

Пример 1:

Схема 1

Как следующая схема 1, адрес запуска DMX512 установлен на 38,

Кодирование № 6,3, 2 положения на циферблате переключателя в «1», другие настройки в «0»,

Затем сумма переключателя 1-9 кодовое значение 32 + 4 + 2,

Это адрес запуска DMX512 38

Example2:

Схема 2

Как схема 2, адрес запуска DMX512 установлен до 388,

Кодирование номера 2,3, 6,8 переключателя на «1», другие настройки на «0»,

Затем сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

ЭксплуатацияИнструкция для Автомат Эффект

Примечание: Это будет автоматический режим работы, когда переключатель No. 10 выключен.

Выбор эффекта (кнопка переключения No.1 на No.4):

1. Push No.1: Автоматическая езда на велосипеде. 2. Пуш-ап № 2: семицветный постепенное изменение цикла.

3. Push No.1 и 2: RGB выцветает и выцветает 4. Push No.3: Severn color jumping

5. Нажмите No.1 и 3: RGB jumping. 6. Push No.2 и 3: Статический красный

7. Нажмите № 1 и 2 и 3: статический зеленый 8. Нажмите № 4: статический синий

9. Push No.1 и 4: статический желтый 10. Push No.2 и 4: статический фиолетовый

11. Push No.1 и 2 и 3: статический cyan 12. Push No.3 и 4: Статический белый

Выбор скорости (кнопочный переключатель № 5 на № 8)

1. Push No.5: 0,5 секунды. 2. Push No.6: 1 секунда. 3. Push No.7: 1,5 секунды. 4. Push No.8: 2 секунды.

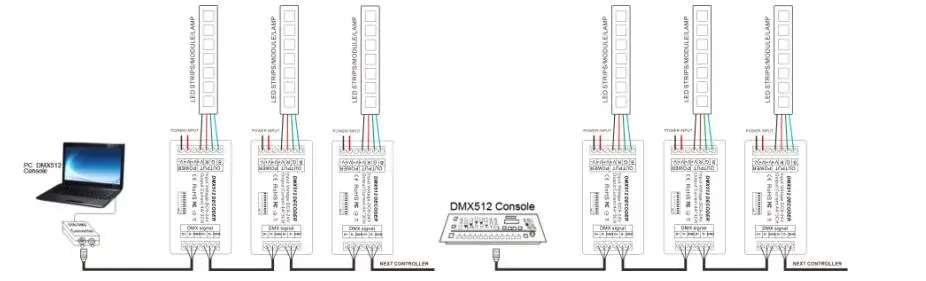

Схема для подключения системы:

ПРИМЕЧАНИЯ по установке:

1: этот тип контроллера работает только под DC12V-24V, который обеспечивается соответствующим контролируемым основным питанием, иначе контроллер будет поврежден.

2: провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

3: источник питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение.

4: контроллер должен работать в условиях хорошо проветриваемой, сухой, не подверженной коррозии, без воспламеняющегося газа и ржавчины.

5: Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода состаренных, съеденных ржавчину и поврежденных изоляционных прокладок могли быть своевременно заменены

Простое Устранение неполадок и техническое обслуживание:

Симптом

ПричинаАнализ

Раствор

Без освещения

1. Нет мощности

2. Неправильное соединение провода

3. Настройка защиты питания

1. Проверьте источник питания

2. Проверьте проводное соединение

3. Проверьте сбой питания, включите питание снова

Красный индикатор горит,

Зеленый индикатор не мигает

Не сделал dip-переключатель или dip-переключатель не является правильным

Следуйте инструкции для сброса dip-переключателя

Цвет света не отображается правильно

1. RGB светодиод не подключен правильно

2. Dip-переключатель не в правильном месте

1. Повторно подключите RGB и провод

2. Сброс dip-переключатель

Не может быть

Синхронизация

1. Кабель RJ45 не подключен или не имеет неправильного подключения

2. Мастер и ведомый контроллер настройки сбоя, slaver установлен dip переключатель эффектов

1. Повторно подключите кабель RJ

2. Сброс мастер и ведомый контроллер для обеспечения только одного мастера

Яркость светодиодов отличается в начале и конце

1. Выходная линия слишком длинная

2. Диаметр проволоки слишком тонкий

3. Перегрузка

1. Используйте кольцевой Электрический источник или короткую цепь

2. Рассчитать электрический ток, изменить сильный провод

3. Изменение мощности или увеличение контроллера

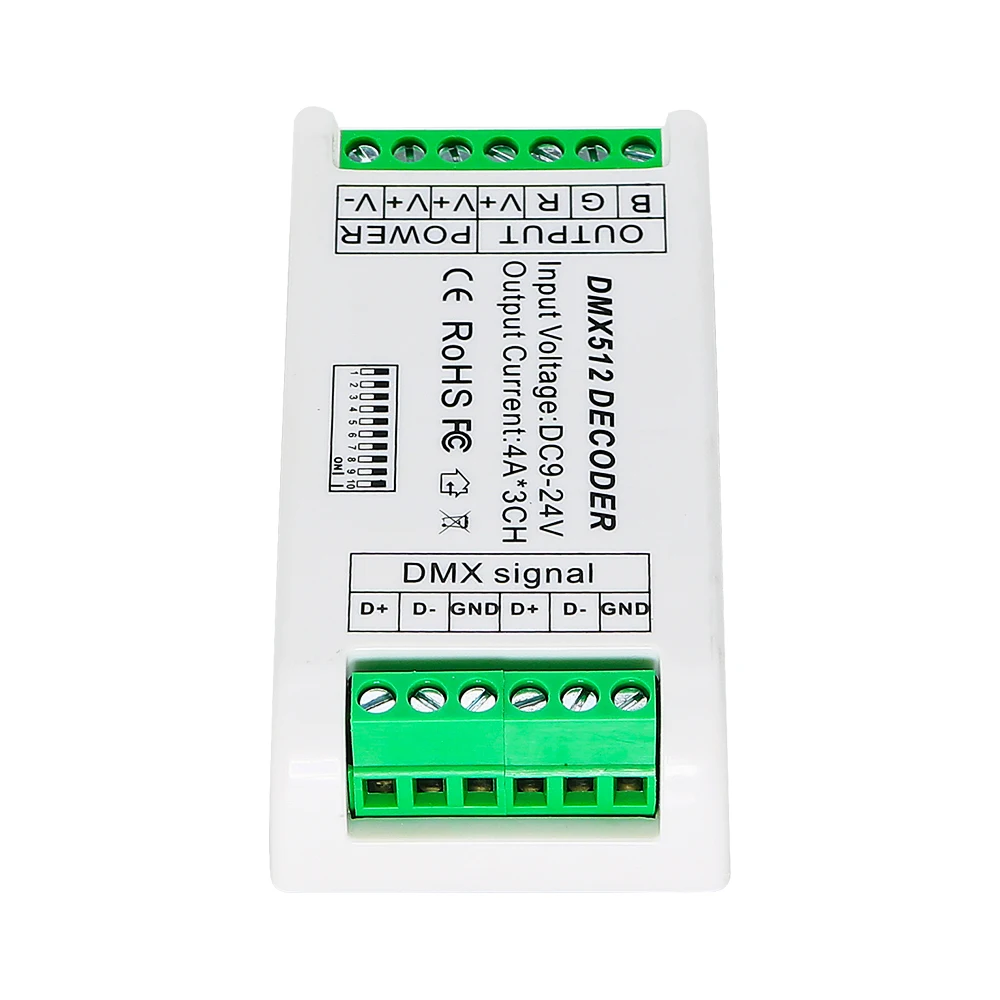

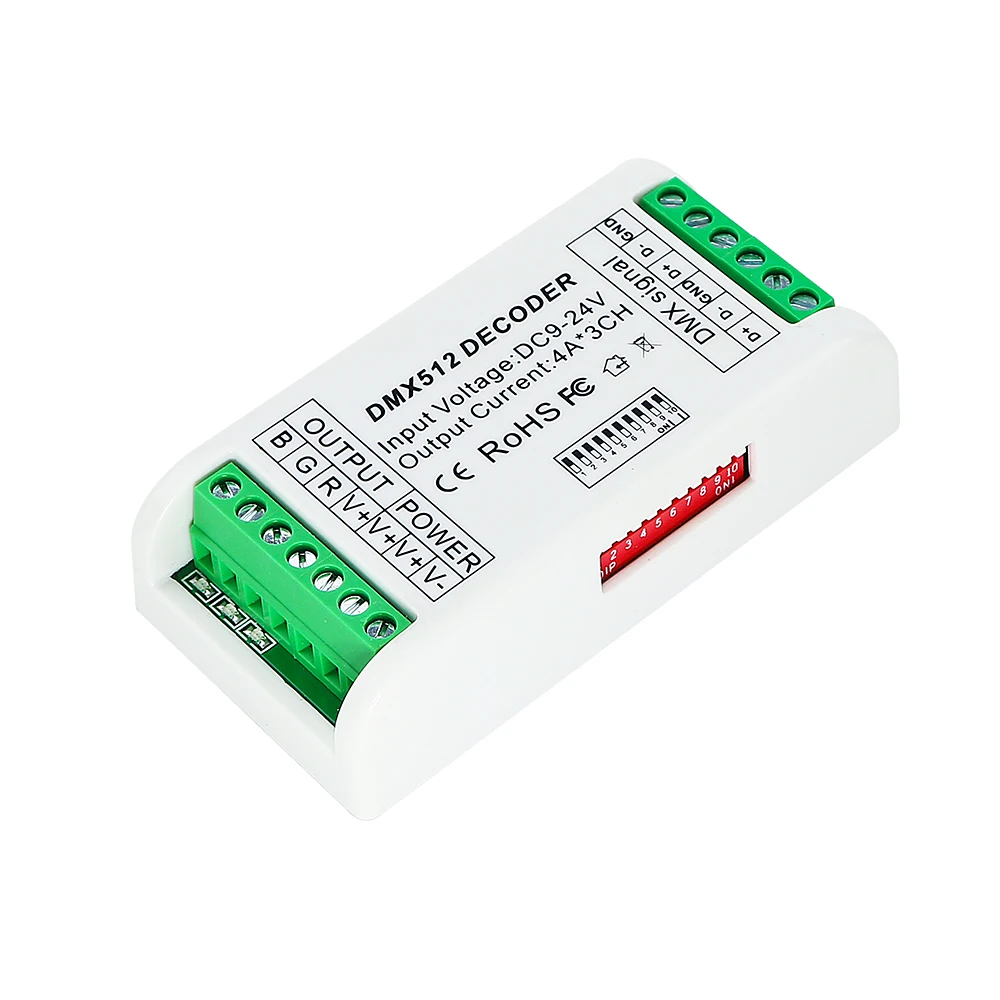

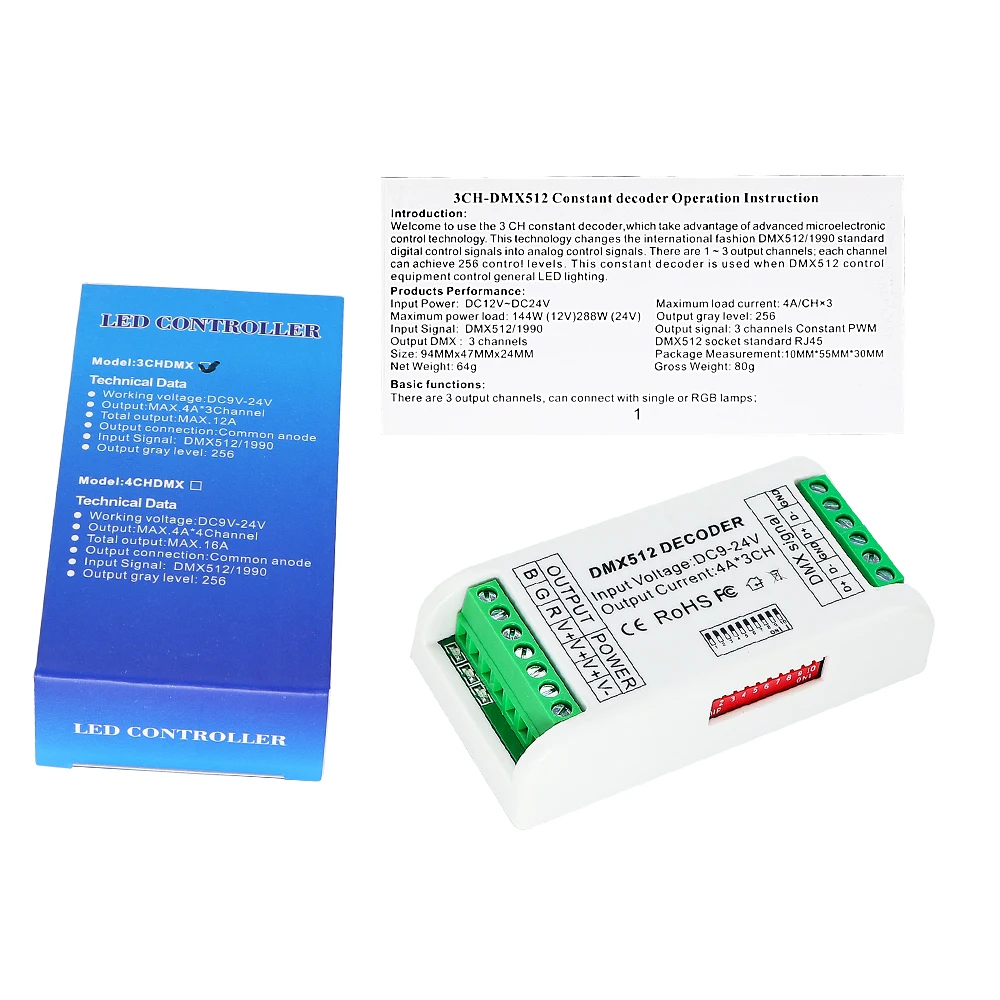

Изображение продукта
