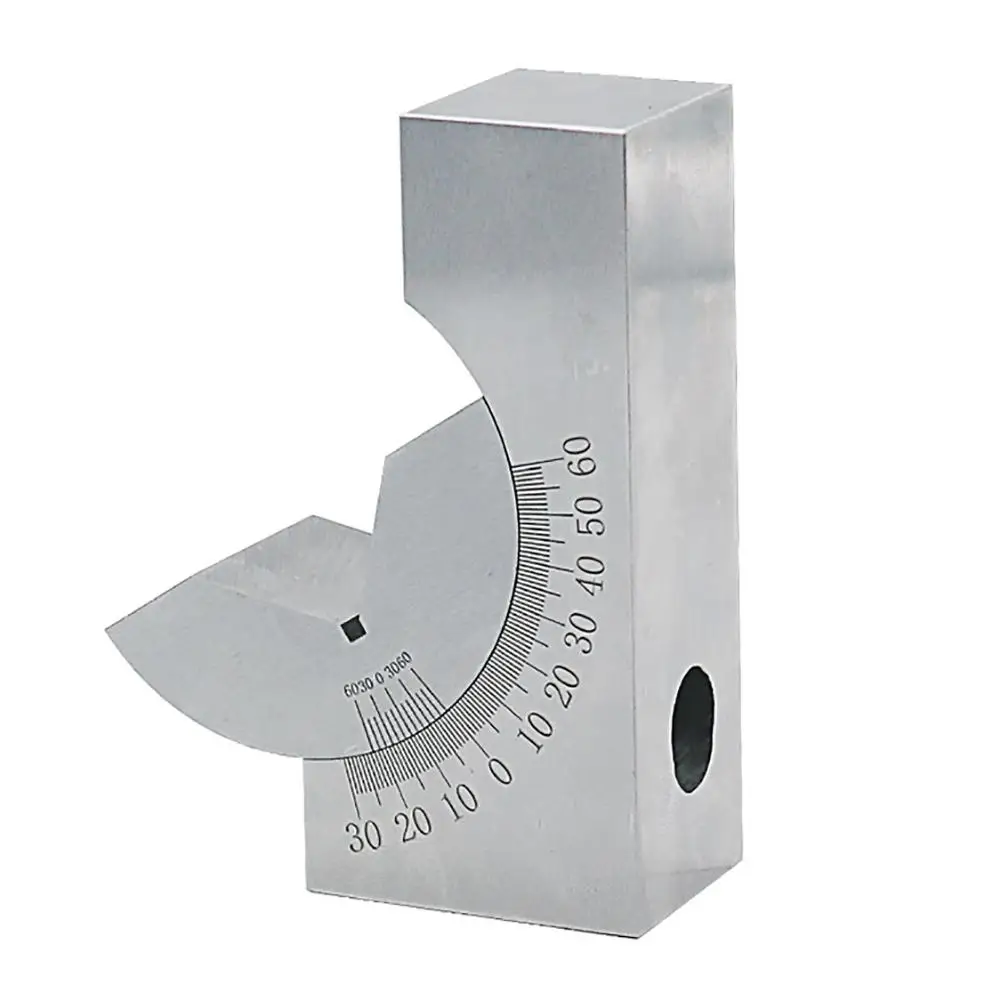

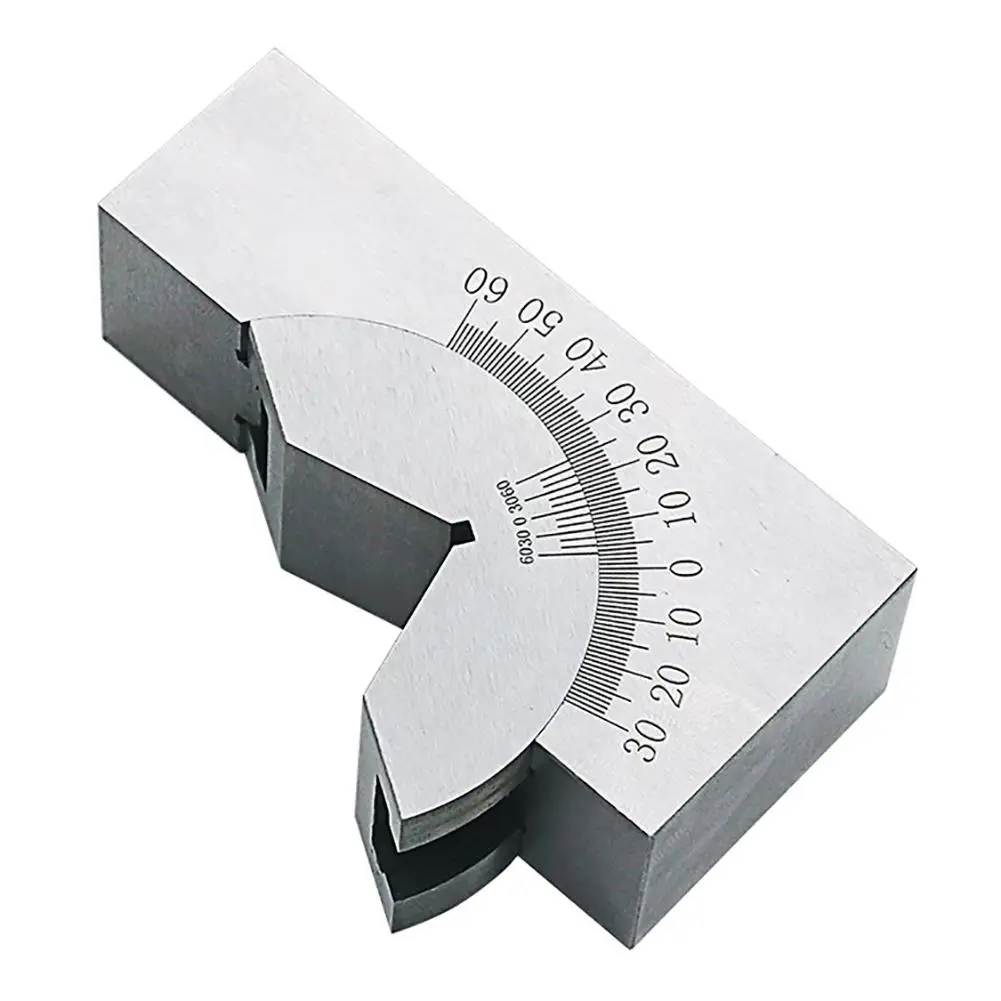

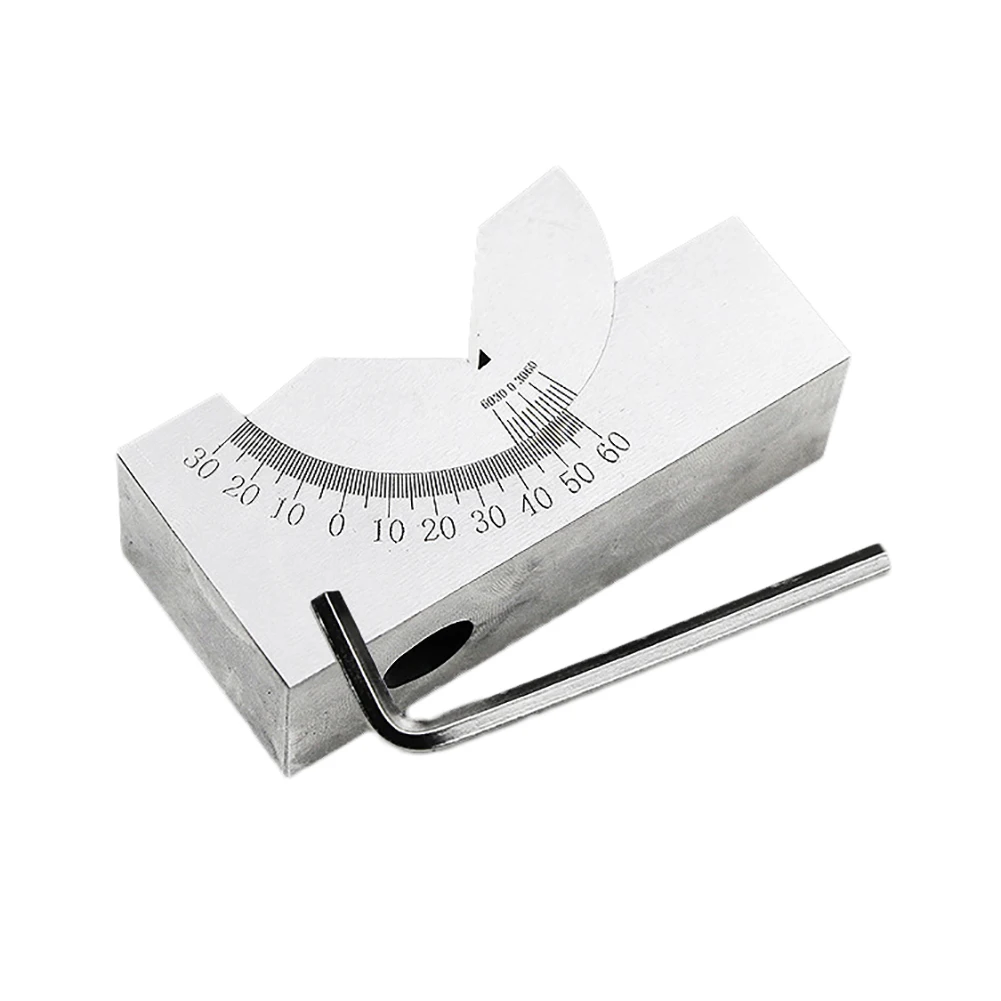

Регулируемый угол манометр v блок шлифовальный станок угловая прокладка KP25 0 60

Регулируемый угол манометр v блок шлифовальный станок угловая прокладка KP25 0 60

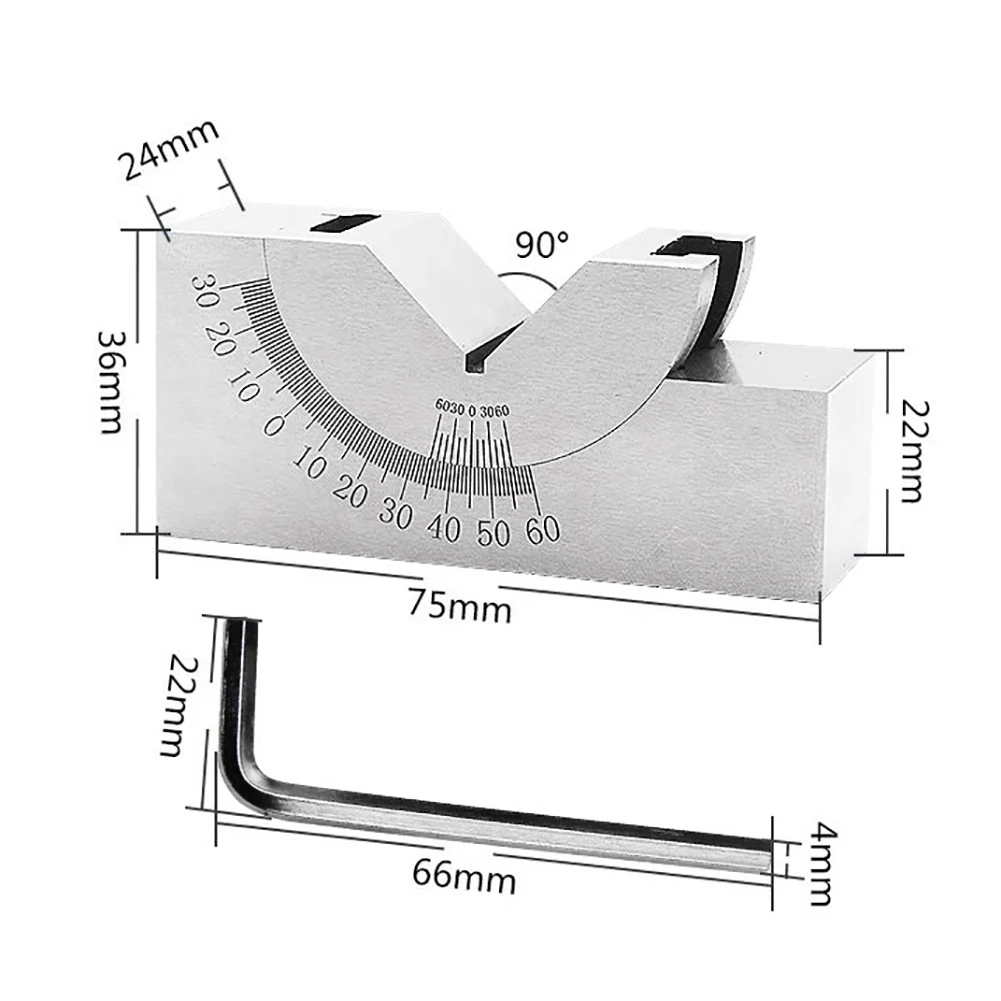

Параметры:

Материал: сталь
Диапазон измерения: 0-60
Точность измерения: 0,01 мм

Особенности:

Изготовлен из стали SK2, которая обеспечивает длительный срок службы, высокую износостойкость. Лазерная гравировка делает его прочным.
Использование: используется в фрезерных станках, строгальных станках, шлифовальных станках и сверлильных станках для обработки заготовок, таких как создание наклонной плоскости, сверление наклонного отверстия. Его можно использовать с другими зажимами заготовки

Инструкции:

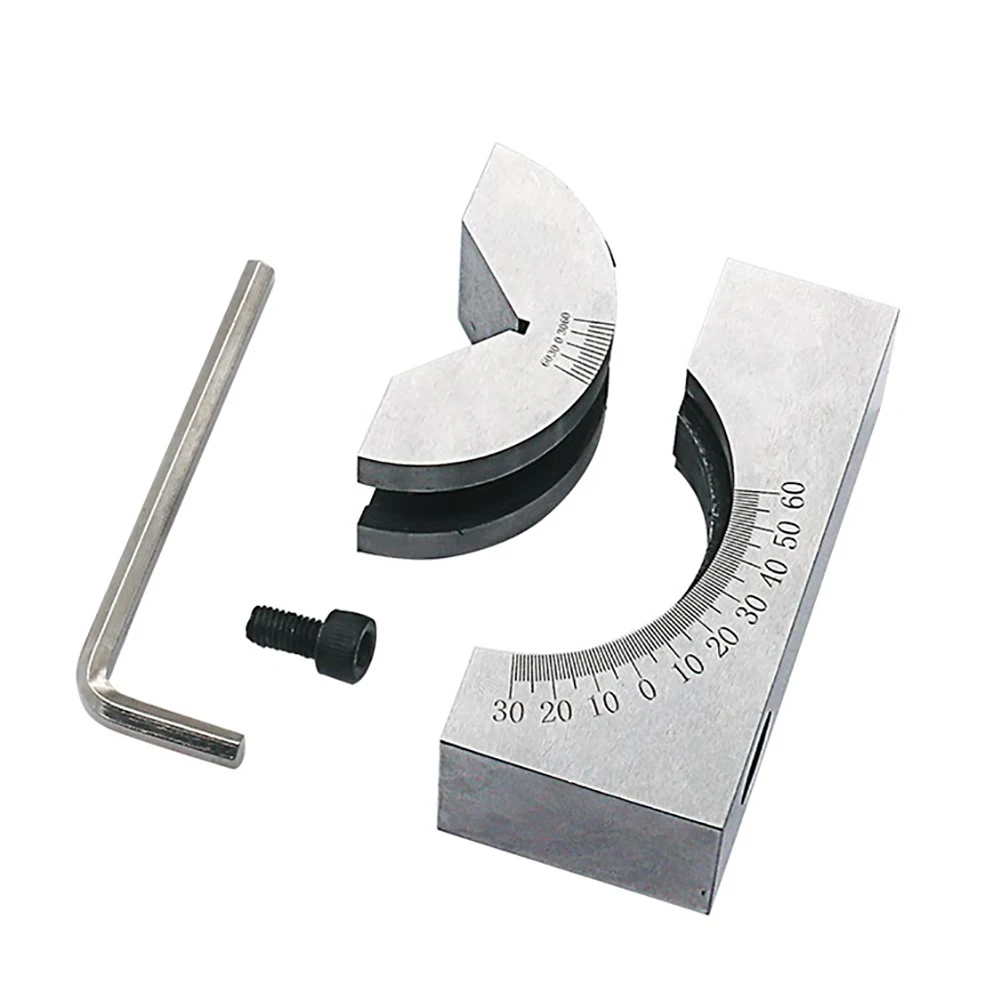

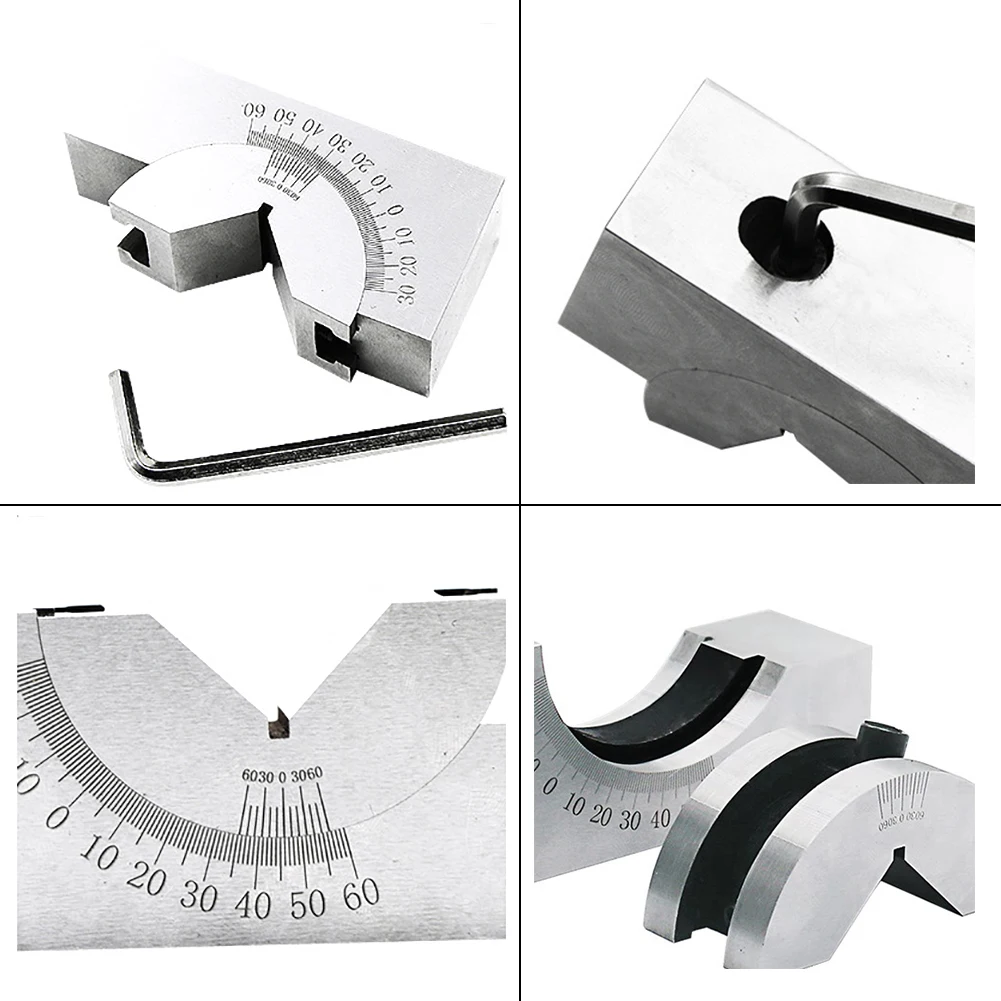

1. Ослабьте винт, потяните v-образный блок, чтобы вращаться вдоль направляющих на основании, чтобы найти целевой угол.
2. Используйте те же методы, что и штангенциркуль, чтобы получить показания, расстояние между двумя маркировками на основной шкале составляет 1 °, И расстояние между двумя маркировками на вернире на 10 ′. Когда отметка «0» на вернире выравнивается до отметки «0» на основной шкале, это означает. Плоскость измерения A параллельна плоскости отсчета, а плоскость измерения B перпендикулярна плоскости отсчета.
①Когда отметка «0» на вернире находится на правой стороне отметки «0» в основной шкале, отметка «0» на вернире указывает значение «градус», маркировка справа от отметки «0» означает значение «минуты» (точно так же, как штангенциркуль), Значение «градуса» «минуты» означает угол A, B измерительная поверхность вращается против часовой стрелки
② Когда отметка «0» на вернире находится на левой стороне отметки «0» в основной шкале, отметка «0» на вернире указывает значение «градус», маркировка слева от отметки «0» означает значение «минуты» (точно так же, как штангенциркуль), Значение «градуса» «минуты» означает угол A, B измерительная поверхность вращается по часовой стрелке

Основные технические индикаторы:

1, когда измерительная поверхность A параллельна базовой поверхности, а измерительная поверхность B перпендикулярна исходной поверхности, несоответствие между отметкой «0» вернира и отметкой «0» основной шкалы больше 3 ', И несоответствие между двумя весами обоих концов вернира и 11 ° маркировки в основной шкале больше 5 '; В противном случае, затяните винт и выровняйте отметку «0» на вернире до отметки «0» на основной шкале, Параллелизм между измерительной поверхностью и контрольной плоскостью не более 0,01 мм, перпендикулярность между измерительной поверхностью B и контрольной плоскостью не более 0,01 мм
2. Погрешность указателя угла не превышает ± 10 'в фиксированном состоянии.
