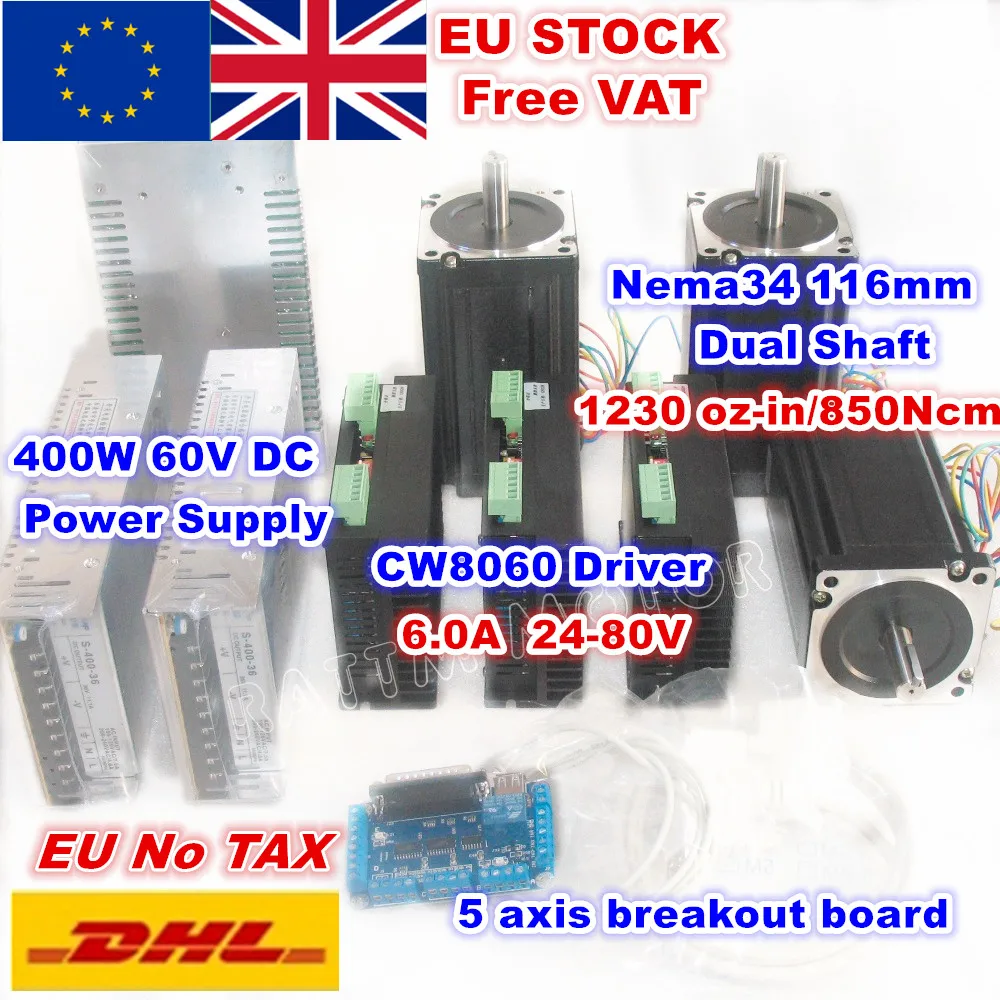

3 оси Nema34 116 мм двойной вал шагового двигателя 1230oz in 5A + Драйвер 6A/80V 256 Microstep 400W

3 оси Nema34 116 мм двойной вал шагового двигателя 1230oz in 5A + Драйвер 6A/80V 256 Microstep 400W

3 x34HS4802B1230oz-in шаговый двигатель (Двойной вал,116 мм, 1230 Oz-in)

3 xCW8060Драйвер шагового двигателя

3 x400 Вт 60 вИмпульсный источник питания

1 x5 осейРазделительная панельТип V5

Параллельный кабель DB25-1 шт.

1 х USB кабель

Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.

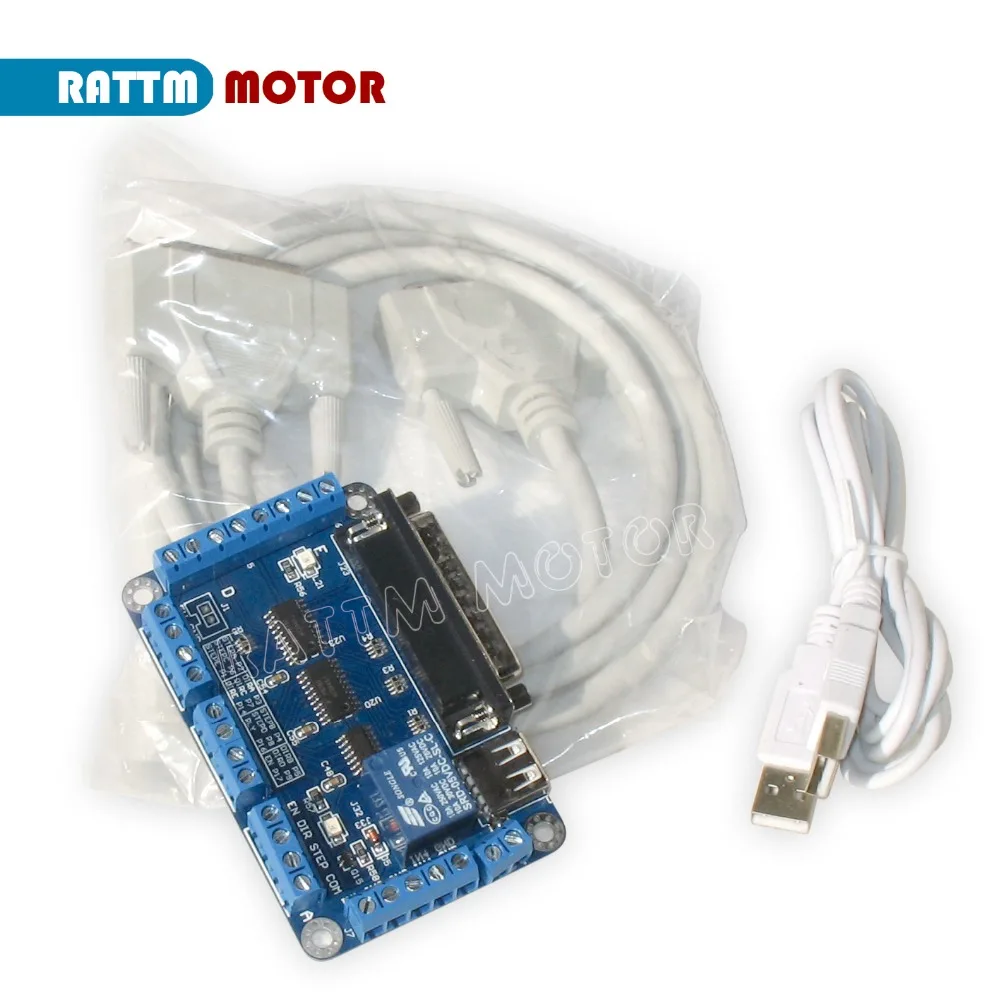

1. 5 осевая секционная плата

В большинстве случаев можно подключить драйвер 5 шт. и одновременно управлять двигателем 5 шт..

Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения.

Это с релейным портом для сжатия шпинделя с ЧПУ.

Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4.

Размеры: 9x5.7cm

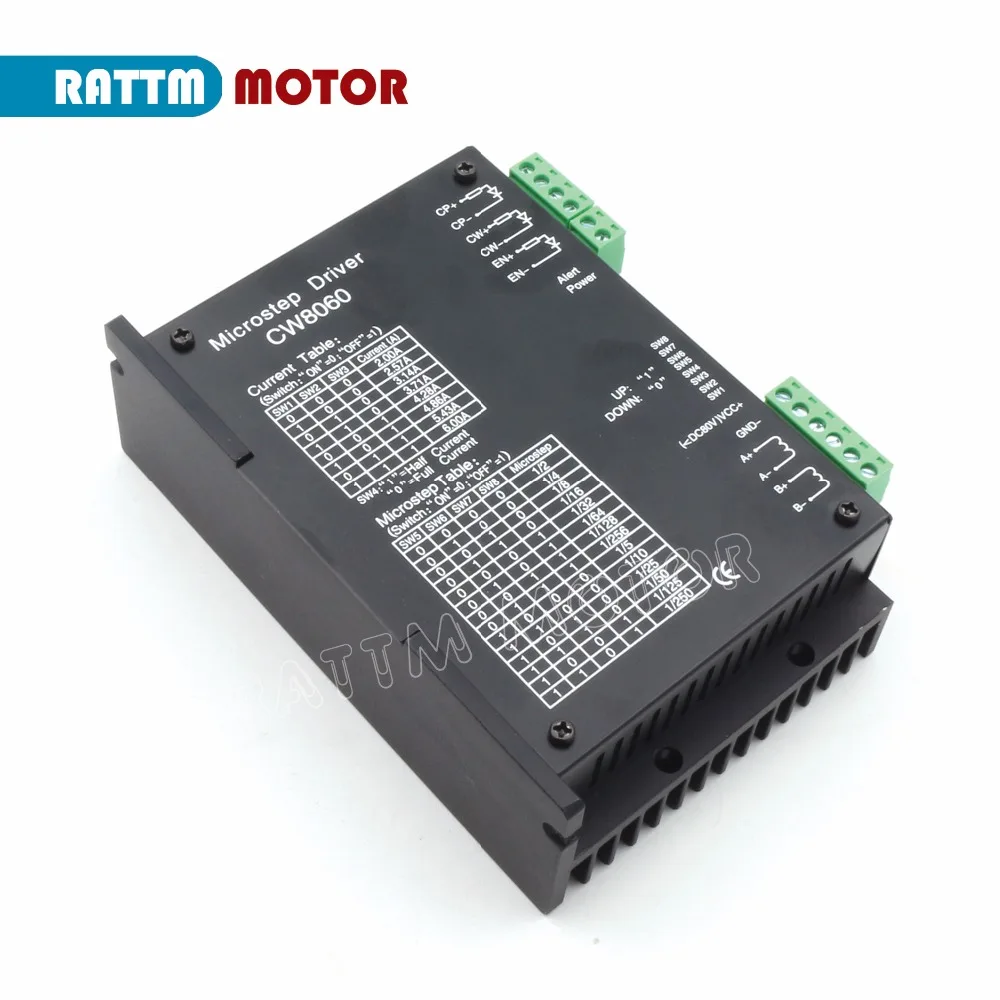

2. CW8060 высокий Драйвер шагового двигателя

1. Входная мощность постоянного тока Тип: 24 В ~ 80 в

2. Выходной ток: 2 ~ 6A

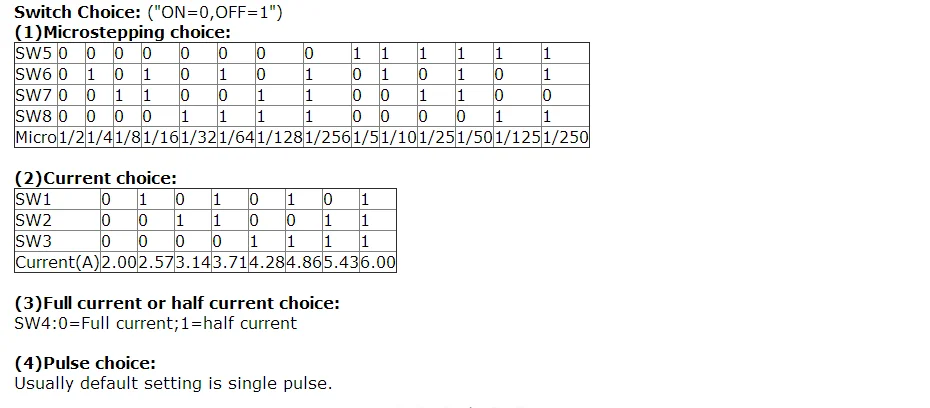

3.Mircostepping:1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;

1/5,1/10,1/25,1/50,1/125,1/250

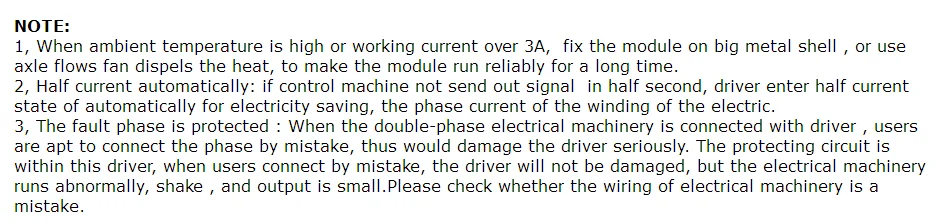

4. Форма защиты: защита от перегрева, автоматическая блокировка половины тока, защита от ошибок

5. Максимальная частота пульса составляет 100 кГц.

6. Размеры: 147 мм x 97 мм x 30 мм

7. Вес:<500 г.

8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.

Порты ввода/вывода:

1.VCC +: постоянный ток мощность положительного полюса

Примечание: Должна быть защищена от превышения 80 В,

Чтобы не повредить модуль

2.GND: Катод питания постоянного тока

3.A +, A-: шаговый двигатель с одной обмоткой

4.B +, B-: шаговый двигатель с другой обмоткой

5.CP +,CP -: шаговый импульсный вход + 5 В (эффективный восходящий край, длительность роста> 10US)

6.CW +,CW-: Входное направление шагового двигателя, уровень напряжения тронут, высокое к, низкое обратное

7. Отдых +, отдых-: без двигателя

Интерфейс определяет правильную картинку

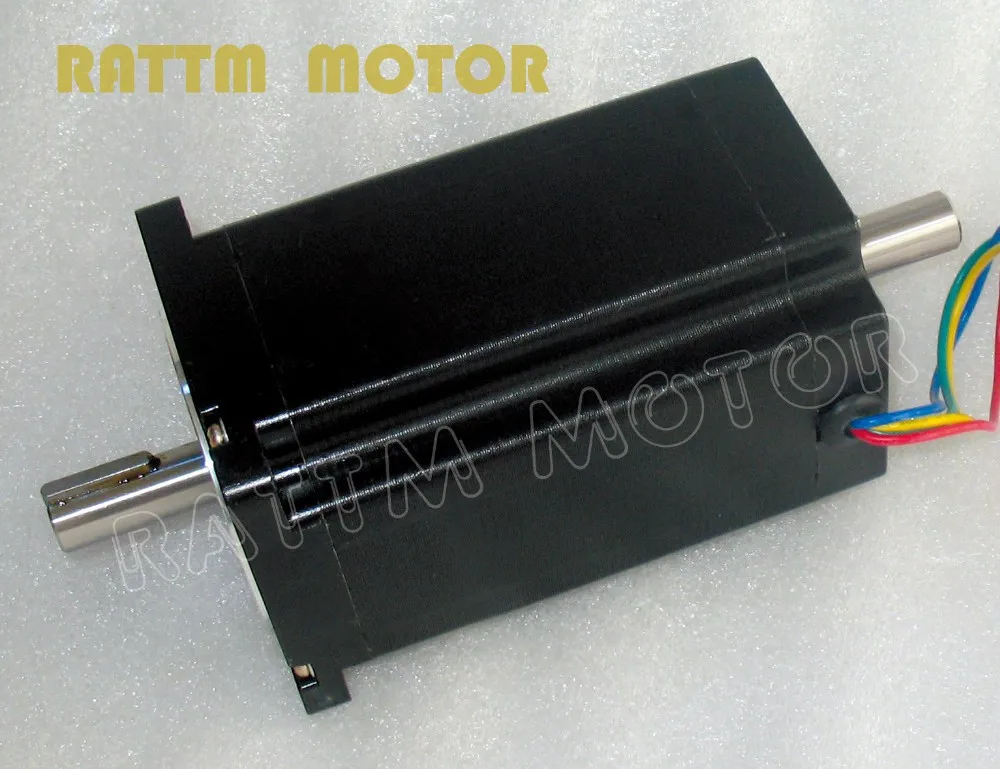

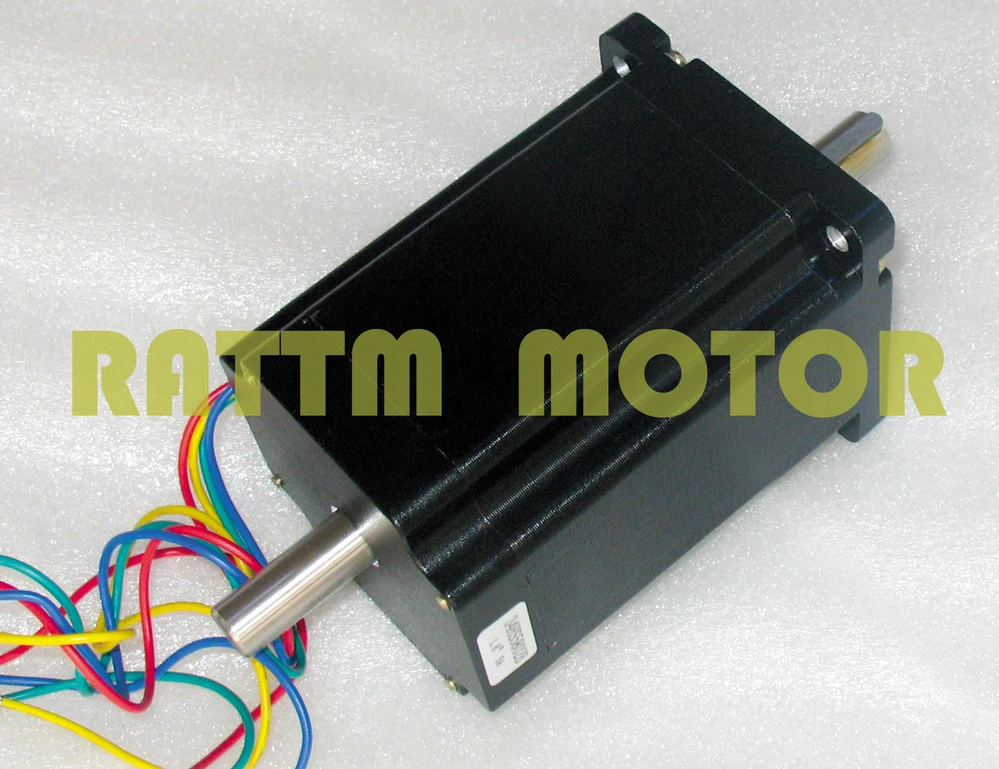

3. Шаговый двигатель

Высокое качество NEMA34 шаговый двигатель:

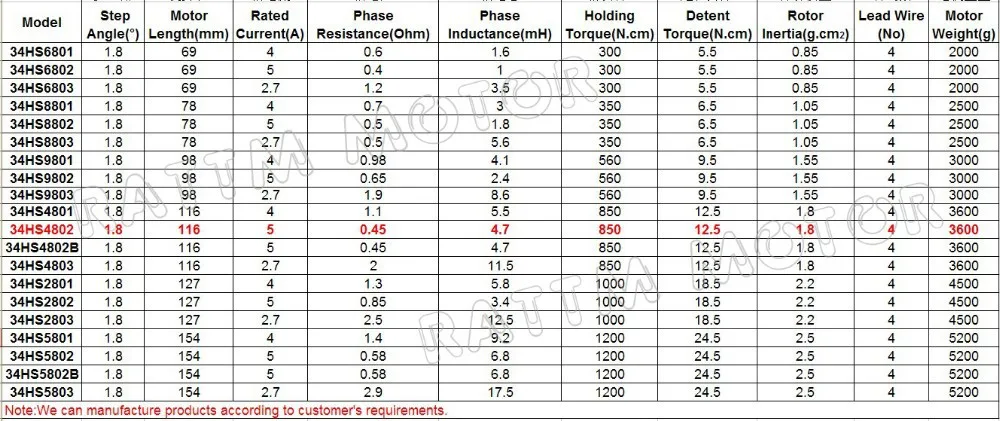

Техническое описание (34HS4802,5A,1230 oz-in или 850kg.cm удерживающий крутящий момент, 14 мм диаметр и 37 мм длина вала с keyslot ):

Примечание: Мы можем изготовить продукцию в соответствии с требованиями заказчика.

Рисунок:

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

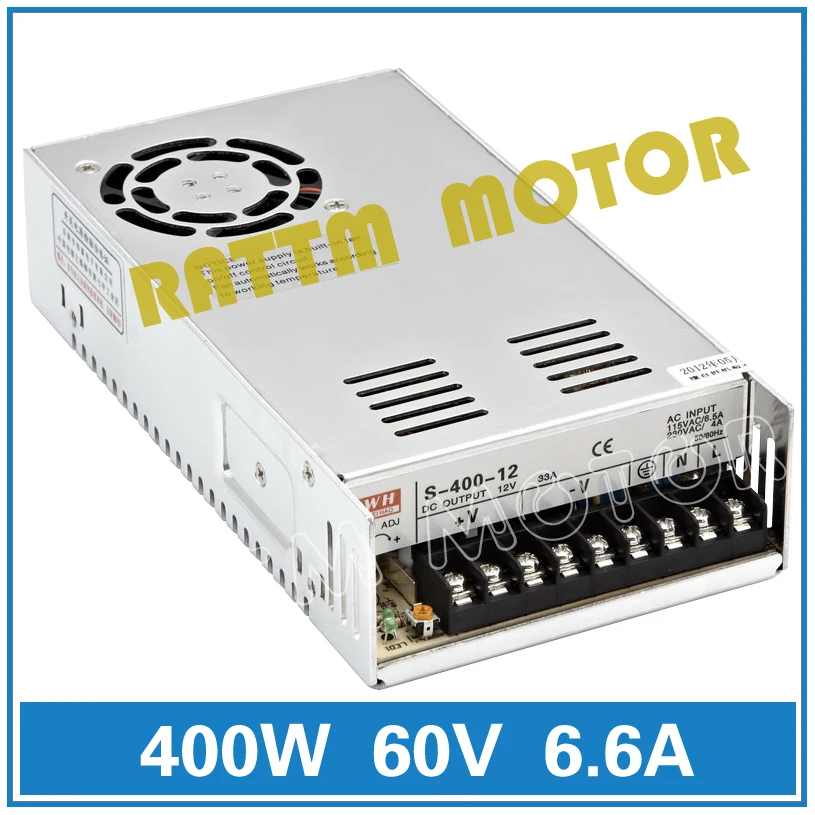

4. Импульсный источник питания

400W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 70v/5.8A, однополюсный импульсный источник питания Выход импульсный источник питания.
