Новый UPA USB программист с полным адаптером

Топ 4 причины получить программатор USB UPA

1. Язык:На английском языке.
2. Аппаратная версия:V2014
3. Программное обеспечение Vesion:V1.3
4. Поддержка функции Nec, но в посылка нет адаптера NEC

UPA USB программатор Описание:

Новый Upa-usb полный комплект со всеми адаптерами, основное устройство может быть непосредственно подключено к Elrasoft.com UUSP (UPA-USB Серийный программист) или с помощью дополнительного удлинительного кабеля DB9 male / female 1:1. Он оснащен 40pin ZIF сокет для всех узких и широких DIP / DIL устройства, а также с 16 pin SOIC ZIF (150mil, узкая) розетка для покрытия наиболее часто используемых устройств.

Конфигурация устройства выполняется через специальные ключи конфигурации, которые делают работу удобной и безопасной по сравнению с проводкой вручную.

Дополнительные пакеты могут быть покрыты широко доступными адаптерами, подключенными к разъему 40 pin ZIF.

Основное устройство дополнительно включает в себя 10-контактный разъем ISP, где включены адаптеры ISP, может быть подключен с помощью стандартного 1:1 плоский кабель (все указанные аккумуляторы входят в комплект поставки). Включенные адаптеры PLCC ISP должны быть помещены непосредственно над паяльным чипом целевого устройства, что делает работу удобной и безопасной по сравнению с пайкой или с помощью зажимов, соединяющих все вручную. (Питание от UUSP до цели ISP может быть включено или отключено перемычкой рядом с 10 контактным разъемом ISP)

UPA-USB программатор устройства V1.3 обновление информации:

EEproms

Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 male / female (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и начните программировать либо через ZIF, либо SOIC Socket. Вы также можете использовать прилагаемый DIL-10pin Плоский заголовок, поместите его в гнездо ZIF и подключите SOIC зажим или зажимы для использования ISP.

Motorola MCU

Выберите адаптер, который вы хотите использовать, прикрепите плоский кабель к адаптеру (PIN1 всегда указан, как на кабеле, так и на адаптере), а также к разъему ISP основной платы 10pin. Выберите источник питания VCC с помощью перемычки на материнской плате рядом с разъемом ISP (on = target, поставляемый от upa, off = target получил собственную поставку). Вставьте адаптер над паянным MCU PLCC на целевой PCB. (Без пайки, без разборки, без подсчета штифта, экономит много времени и хлопот, и давайте вам сделать вашу работу более быстрой, точной и легкой)

Как только ваша мастерская будет оборудована нашим набором адаптеров, вы получите совершенно новый опыт UPA.

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 *: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9

Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC05B32, MC68HC05B6, MC68HC05B16, mc68hc05hc05b6, MC68HC05B6, MC68HC05B6

Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11A8, MC68HC11E20, MC68HC11F1, mc68hc11a2, MC68HC11K4, MC68HC11K4, mc68hc11hc11k4, mc11k2, mc68hc11hc11k1, mc11k2

Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128

Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

Архитектура Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-разрядные опасности: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313

Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675

Микрочип PIC16: PIC16F72 (A), PIC16F628(A), PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, picf884 PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)

EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, GRM-003, wba4252, GRM-004, GRM-005 KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P10, M25P20, M25P40, m950st40, m950st20, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102

*EEPROM только в том случае,

.. UDP780828A uDP780948 uDP780949 uDP780973 uDP780974

TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912

TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

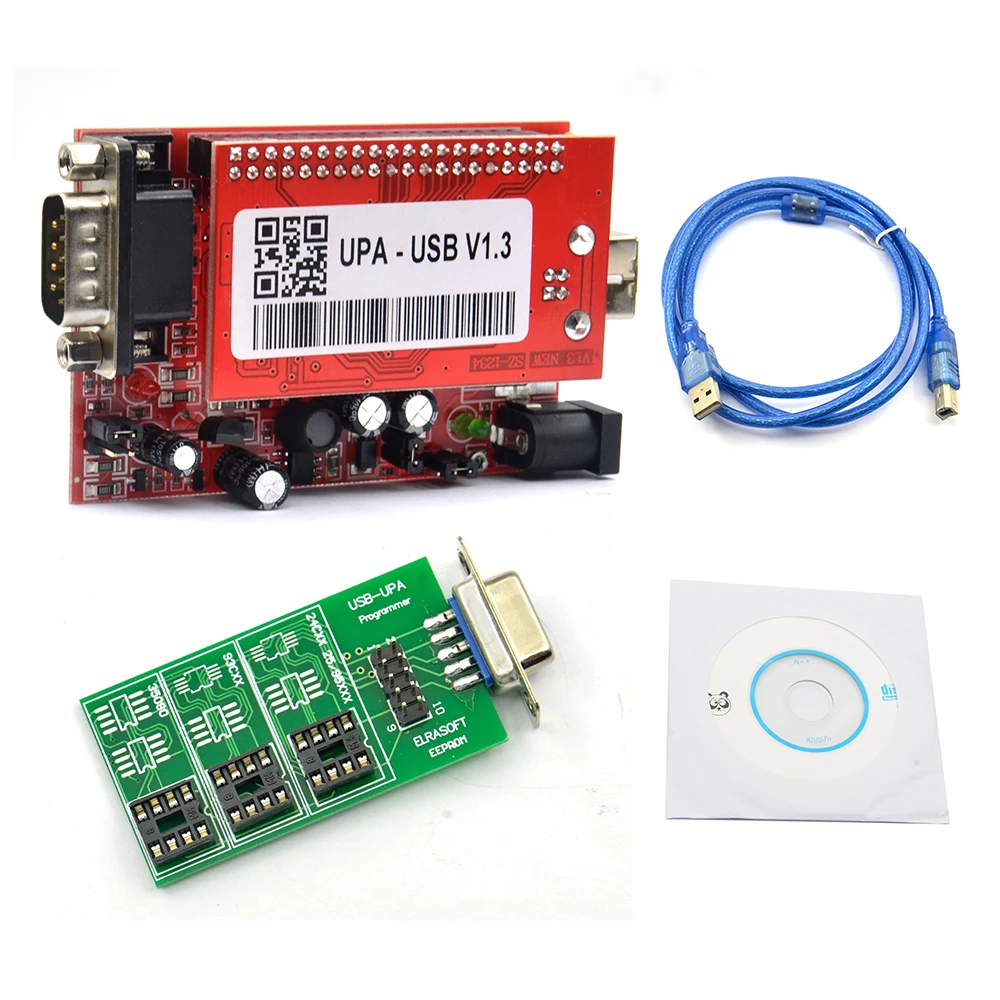

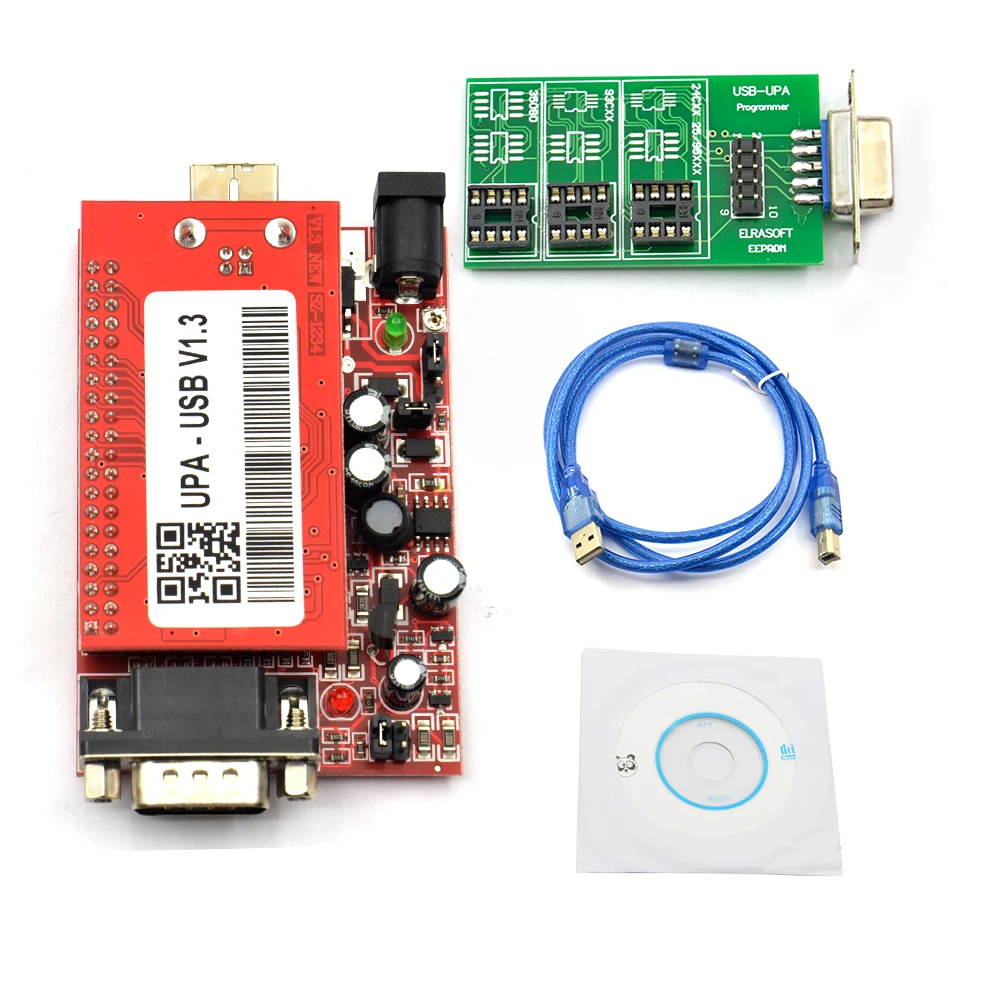

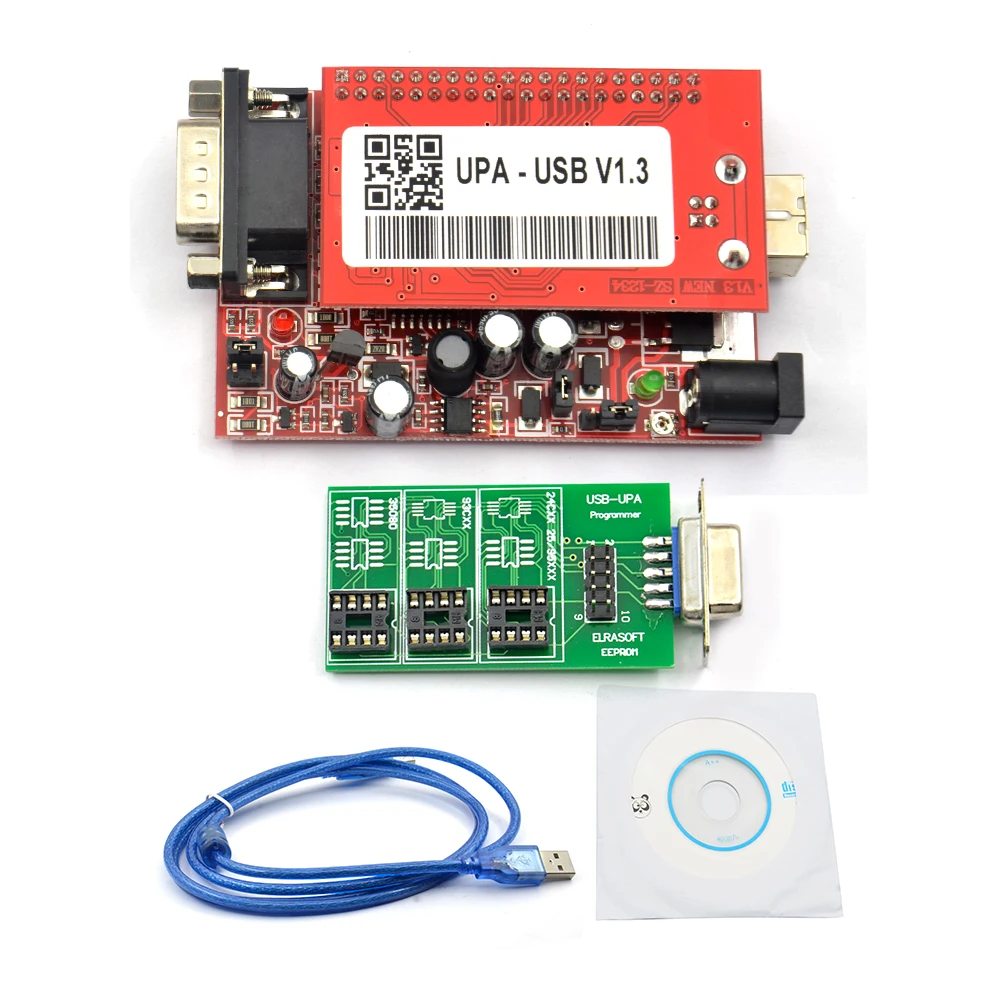

Посылка список:

1pcxmain блок
1pcxusb кабель
1pcxcd
1pcX5pin кабель

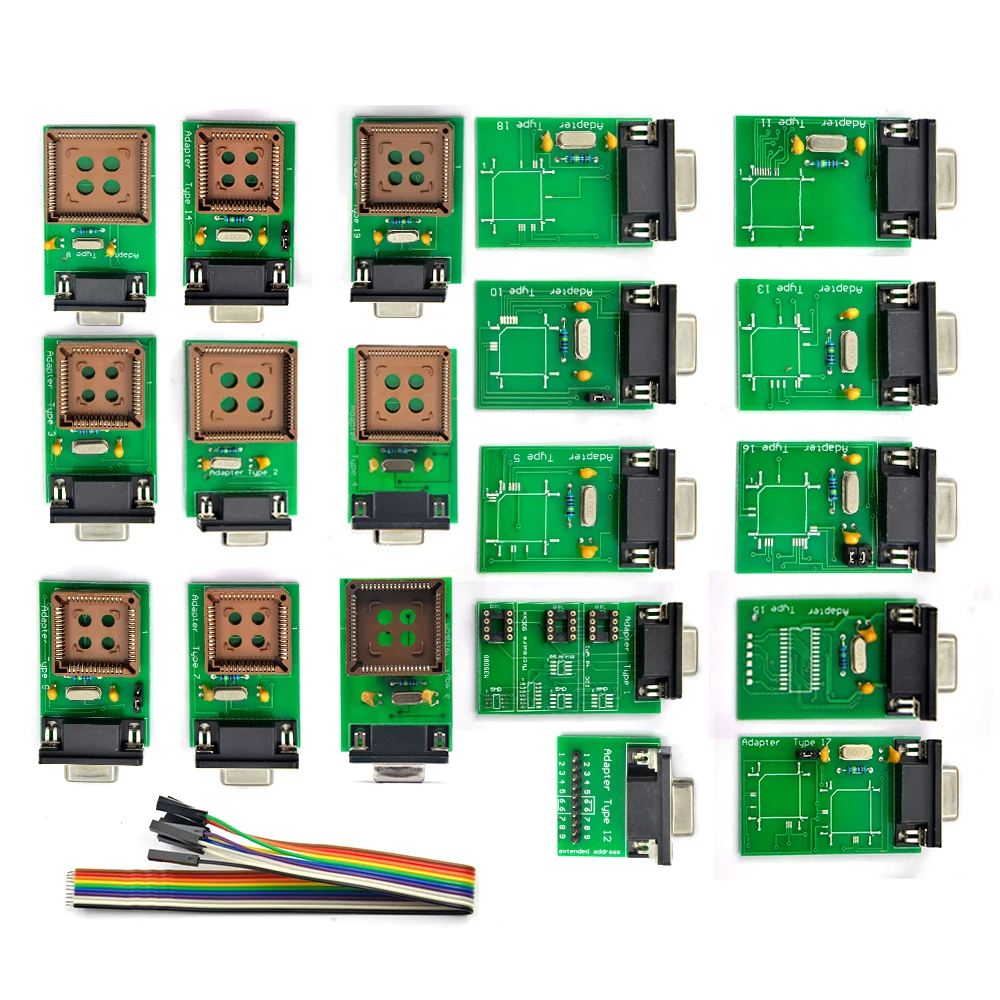

1pcXAdapter Type1 для eprom I2C,SPI, Microware e M35080
1pcXAdapter Type2 Motorola MC68HC11P2 + MC68HC11PH8-PLCC84
1pcXAdapter Type3 Motorola MC68HC08AS-PLCC52
1pcXAdapter Type4 Motorola MC68HC11KA2/4 + MC68HC11KS-PLCC68
1pcXAdapter Type5 Motorola MC68HC(9)08-QFP64
1pcXAdapter Type6 Motorola MC68HC11F1-PLCC68
1pcxadapter Type7 Motorola MC68HC05H12-PLCC52
1pcXAdapter Type8 Motorola MC68HC11K-PLCC84
1pcXAdapter Type9 Motorola MC68HC11A8/E1/E9/E20 + MC68HC11EA9-PLCC52
1pcXAdapter Type10 Motorola MC68HC11KA2/4 + MC68HC11PA8-QFP64
1pcxadapter Type11 Motorola MC68HC11K-QFP80
1pcXAdapter Type12 Расширенный адрес
1pcxadapter Type13 Motorola MC68HC11A8/E1/E9/E20-QFP64
1pcXAdapter Type14 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC705B16/B32-PLCC52
1pcXAdapter Type15 Motorola MC68HC(7)05E6-SOIC28
1pcxadapter Type16 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC(7)05X16/X32-QFP64
1pcXAdapter Type17 Motorola MC68HC(9)12B32-MC68HC(9)12D60(A)-QFP80
1pcxadapter Type18 Motorola MC68HC11F1-QFP80
1pcxadapter Type19 Motorola MC68HC11L6-PLCC68

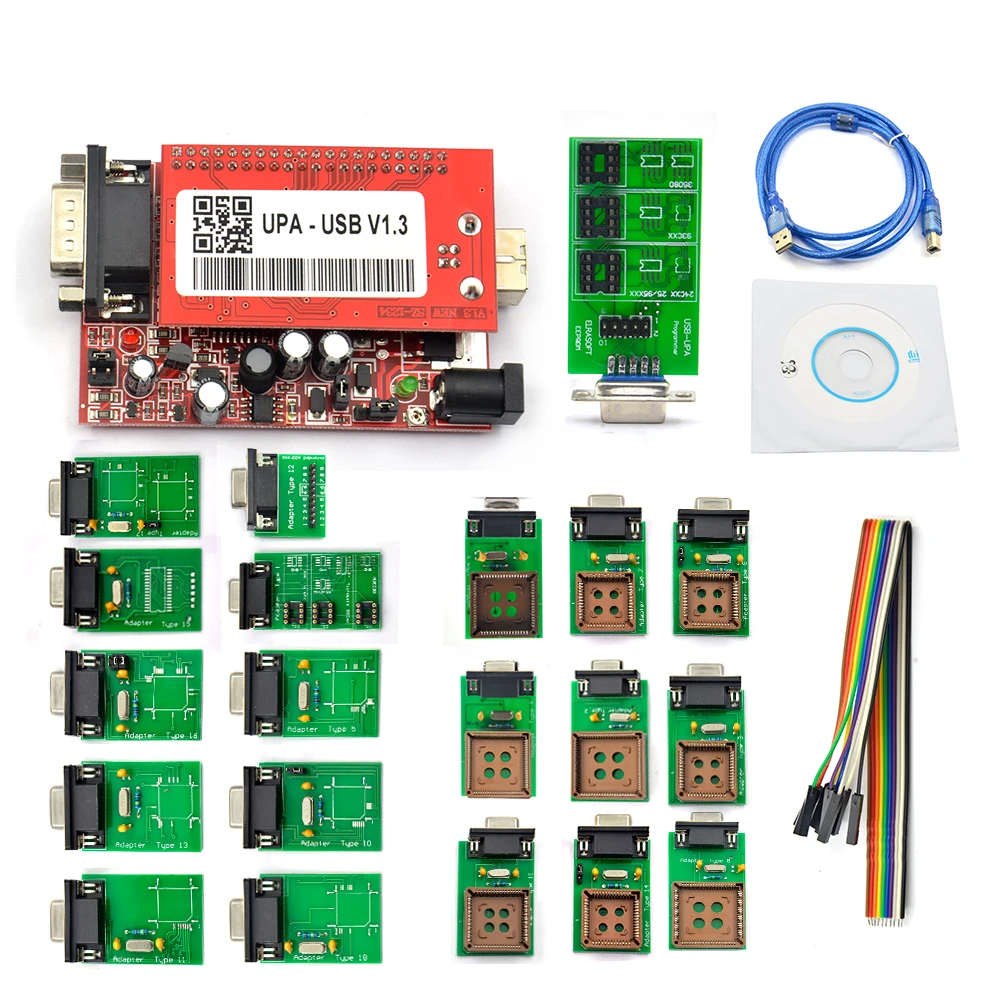

UPA полный набор
