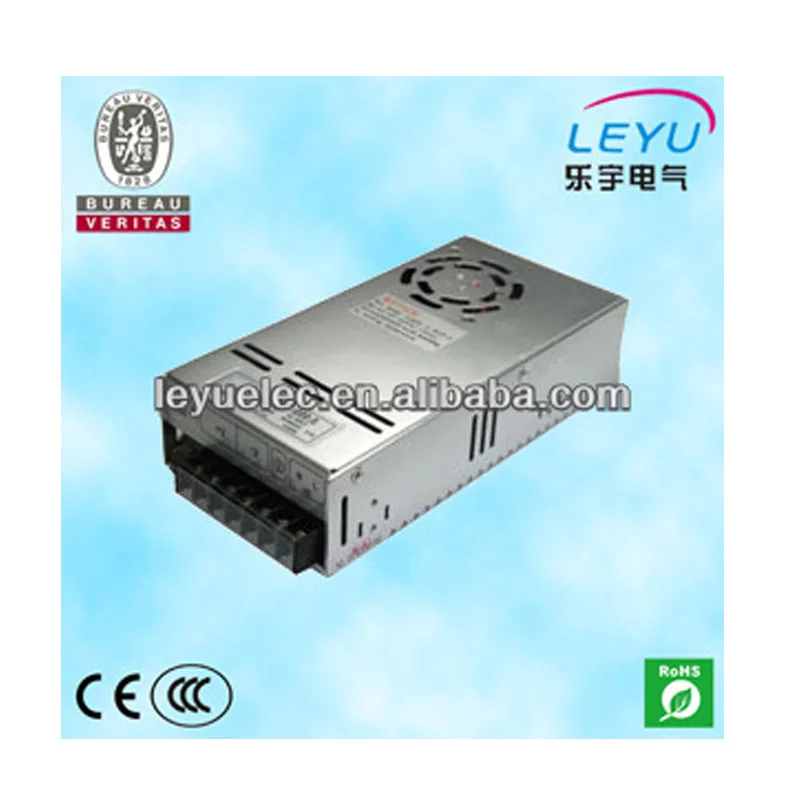

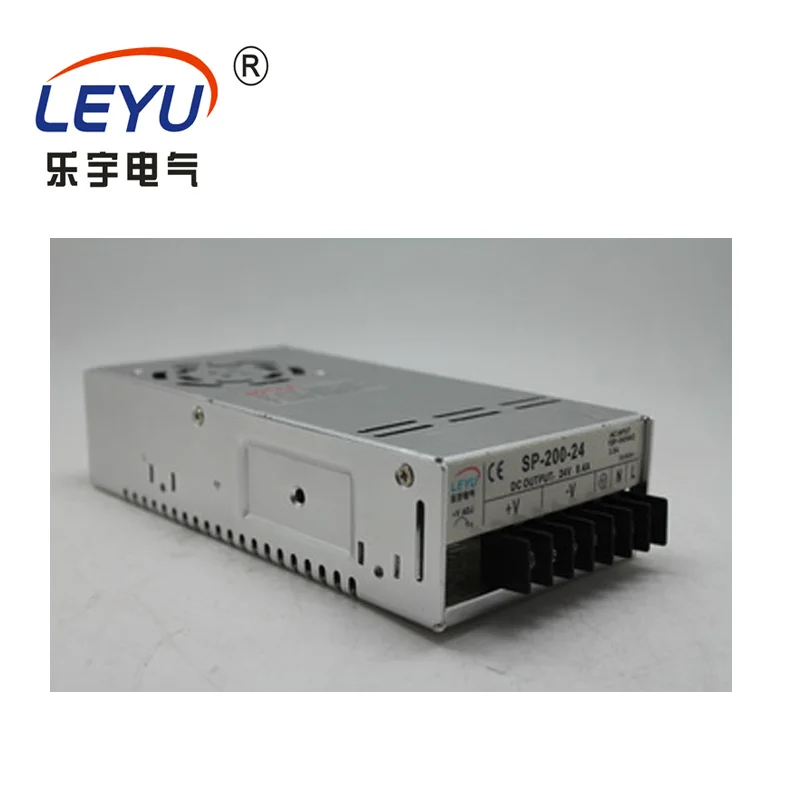

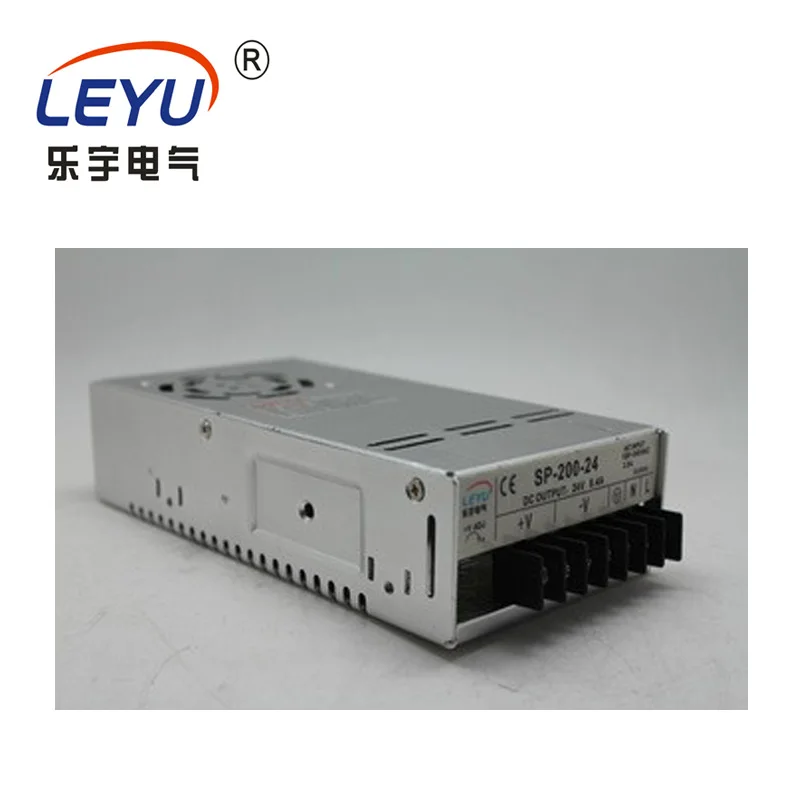

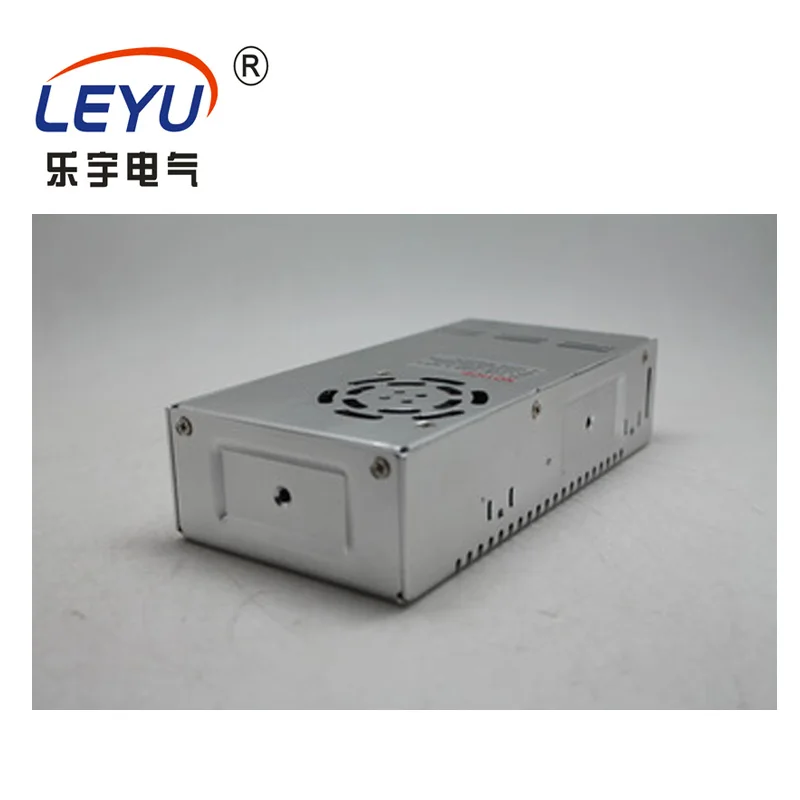

LEYU PFC Функция коррекция коэффициента мощности 200 Вт Мощность SP серии один выход 12В

LEYU PFC Функция коррекции коэффициента мощности одиночное выходное Электропитание 200 w 12 v 24 v 48 v SP-200 серии

200 Вт одиночный выход с функцией PFC SP-200 серии

Особенности:
· Универсальный вход переменного тока/полный диапазон
· Встроенная активная Функция PFC
· 100% отбраковочных испытаний под полной нагрузкой
· Защита: короткое замыкание/перегрузка/перенапряжение
· Встроенная схема ограничения постоянного тока
· Светодиодный индикатор для включения питания
· Фиксированная частота переключения на PFC: 67 KHzPWM: 134 кГц
· 2 года гарантии

SP-75/SP-100/SP-150/SP-200/SP-320/SP-500

Технические характеристики Выход Модель SP-200-5 SP-200-7.5 SP-200-12 SP-200-13.5 SP-200-15 SP-200-24 SP-200-27 SP-200-48 Напряжение постоянного тока 5 V 7,5 V 12 V 13,5 V 15В 24 V 27 Вт 48 V Номинальный ток 40A 26.7A 16.7A 14.9A 13.4A 8.4A 7.5A 4.2A Постоянная сила тока 0-40A 0-26.7A 0-16.7A 0-14.9A 0-13.4A 0-8.4A 0-7.5A 0-4.2A Номинальная мощность 200 W 200,2 W 200,4 W 201,1 W 201 W 201,6 W 202,5 W 201,6 W Пульсация и шум 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p DC Диапазон регулировки -5%, + 10% -5%, + 10% -5%, + 10% -5%, + 10% -5%, + 10% -5%, + 10% -5%, + 10% -5%, + 10% Допустимое отклонение напряжения ± 2% ± 2% ± 2% ± 2% ± 2% ± 1% ± 1% ±1. 0% Нестабильность выходного напряжения ±0. 5% ±0. 5% ±0. 5% ±0. 5% ±0. 5% ±0. 5% ±0. 5% ±0. 5% Регулирование нагрузки ± 1% ± 1% ±0. 5% ±0. 5% ±0. 5% ±0. 5% ±0. 5% ±0. 5% Настройка, подъем, время ожидания 600 мс, 40 мс, 20 мс при полной нагрузке Входной сигнал Диапазон напряжения 85 ~ 264 В переменного тока 47-63 Гц; 120 ~ 370VDC Переменного тока 3.5A/115 VAC 1.7A/230VAC Коэффициент мощности PF> 0,93/230VAC, PF> 0,97/115VAC при полной нагрузке Эффективность 71% 76% 79% 80% 81% 83% 83% 84% Пусковой ток Холодный старт 50A/230VAC Ток утечки <2mA/240VAC Защита Защита от перегрузки Номинальная выходная мощность 105%-150% Тип защиты: ограничение постоянного тока, автоматически восстанавливается после удаления неисправности Защита от перенапряжения 110% ~ 135% Тип защиты: выключение o/p напряжения, повторное включение для восстановления Над темп. 80±5℃ (TWS1: обнаружение на радиаторе транзистора питания) Тип защиты: выключение o/p напряжения, восстанавливается автоматически после понижения температуры Функция Пульт дистанционного управления (опция) CN3: 4 ~ 10VDC выключение питания, <0 ~ 0.8VDC включение Окружающая среда Работая Temp. Влажность -10 ℃ ~ + 60 ℃; 20% ~ 90% RH без конденсации Температура хранения. Влажность -20℃ ~ + 85℃; 10% ~ 95% RH Темп. Коэффициент ± 05%/℃ (0 ~ 50 ℃) Вибрация 10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей Безопасность Выдерживаемое Напряжение I/P-O/P: 3 KVAC I/P-FG: 2 KVAC O/P-FG: 0,5 KVAC Сопротивление изоляции I/P-O/P, I/P-FG, O/P-FG: 100 M Ом/500VDC/25℃/70% RH Стандарт Стандарт безопасности Дизайн относится к UL60950-1, TUV EN60950-1, CCC EMC стандарт Дизайн относится к EN55022, EN61000-3-2,-3, EN61000-4-2, 3,4, 5,6, 8,11; ENV50204, EN55024, уровень легкой промышленности, критерии A Другие Измерение 199*99*50 мм (Д * Ш * В) Вес 0,85 кг/шт.; 20 шт/17,9 кг/1,28 храповой

Примечание:

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 ℃ температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 & Prime; витая пара-провод прекращен с 0,1 μf и 47μf параллельный конденсатор.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
