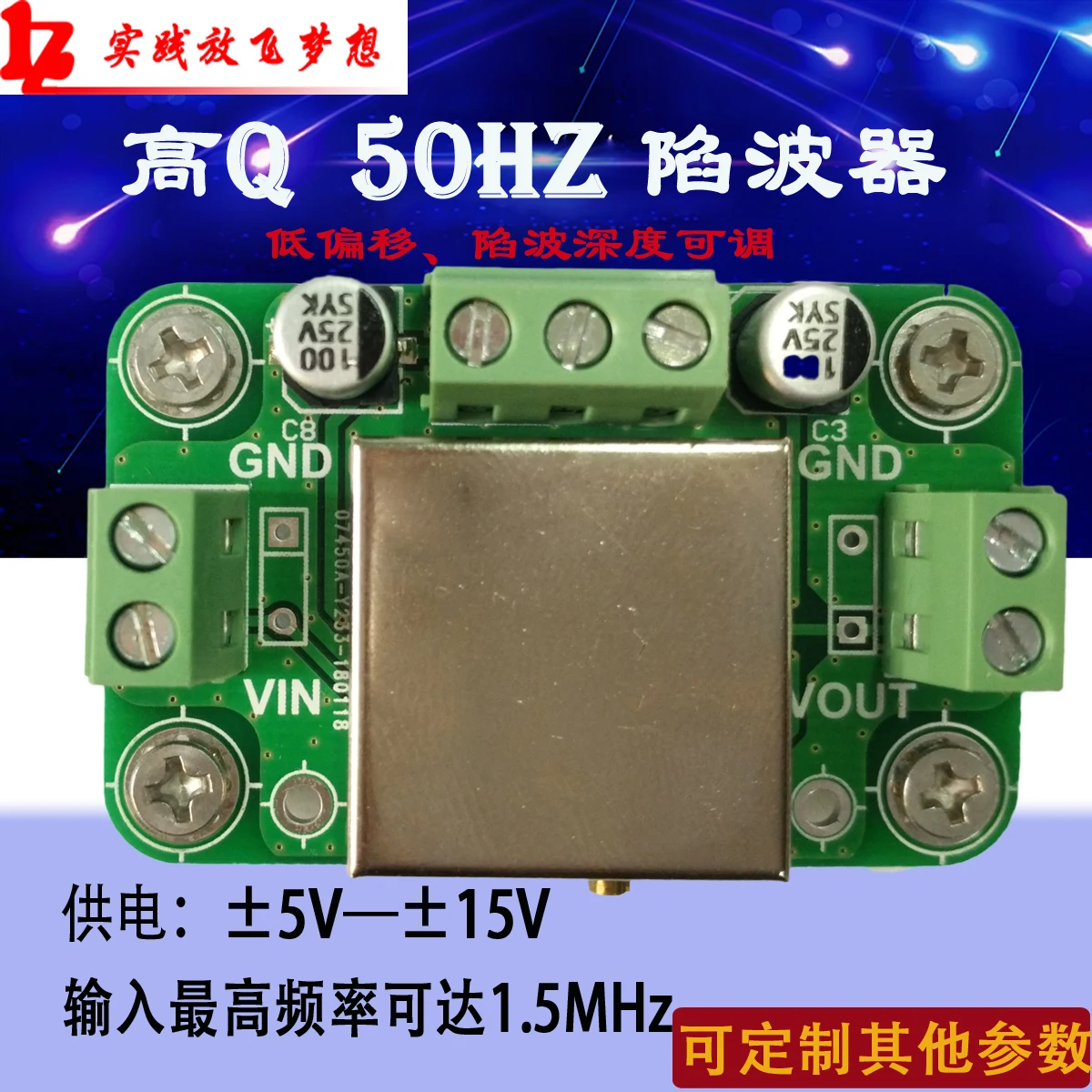

Частота захвата50 ГцВысокаяQМодуль фильтра Value notch

1 Краткое описание модуля

Фильтр ловушки (ловушка) относится к типу быстрого затухания входного сигнала в определенной частотной точке для достижения эффекта фильтрации, который препятствует передаче частотного сигнала. С точки зрения частотного диапазона сигнала фильтр notch является одним из диапазонов отвергающих фильтров, но пробка очень узкая. Обычно используется50 Гц(Например, частота внутреннего источника питания)60 ГцФильтрация помех частоты питания (например, частота источника питания в Северной Америке и Японии).

Преимущества и недостатки готового устройства захвата в основном отражаются на следующем:

(1) Смещение центральной частоты невеликоНеобходимо убедиться, что Центральная частота изменяется сужаясь с изменением температуры и входного напряжения, в противном случае эффект фильтрации будет сильно изменен.

2. Узкая лента должна быть узкойНапример,50 ГцЛовушка, если узкая лента слишком большая, это может вызвать.50 ГцРядом полезные сигналы сильно разлагаются, и вдали от него.50 ГцОслабление сигнала на дальнем расстоянии становится все меньше и меньше. Если полезный сигнал находится в этих пределах, это вызовет большой дискомфорт для унифицированной обработки данных в системе.

(3) Объем поставки и диапазон входного напряжения должны быть максимально широкими.Область применения и область применения широкие, и Дополнительная обработка не требуется для задней цепи, чтобы уменьшить ошибку.

Основные характеристики модуля:

(1) Центральная частота:50 ГцЛовушка. При нормальной температуреОтклонение температуры и входного напряжения, отклонение частоты в центре ≤0,25 ГцИ даже ниже.

(2)-3 дБПолоса пропускания:5 Гц.

(3) Фактор качестваQДизайн по умолчанию10.

(4)Глубина ловушки регулируемый диапазон:6 дБ ~ 45 дБОн регулируется и удобен в использовании через потенциометр, предоставляемый модулем.

(5) Диапазон входного сигнала: Диапазон входного напряжения±10 в(Максимальный источник питания ±15 вДиапазон входных частотDC ~ 1,5 МГц(Максимальный вход1 VrmsКогда входное напряжение увеличивается, входной Частотный диапазон уменьшается.

(6) Источник питания: ±5 В ~±15 в.

(7) Интерфейс: Подключение терминала.

(8) Размер модуля:3,3 см × 5,2 см.

(9) Модуль по умолчанию50 ГцЛовушка принимается другими частотами, и стоимость настройки настраивается.

2 Интерфейс модуля

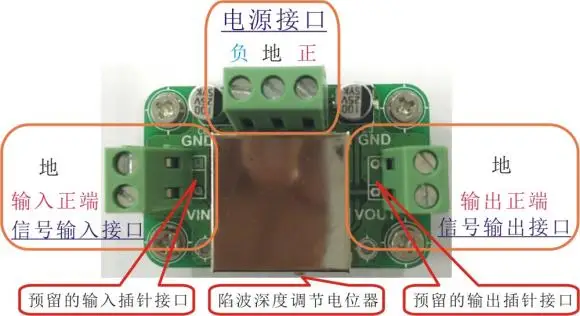

Интерфейс модуля показан как показано на диаграмме.

Схема интерфейса модуля

3 Метод подключения интерфейса модуля

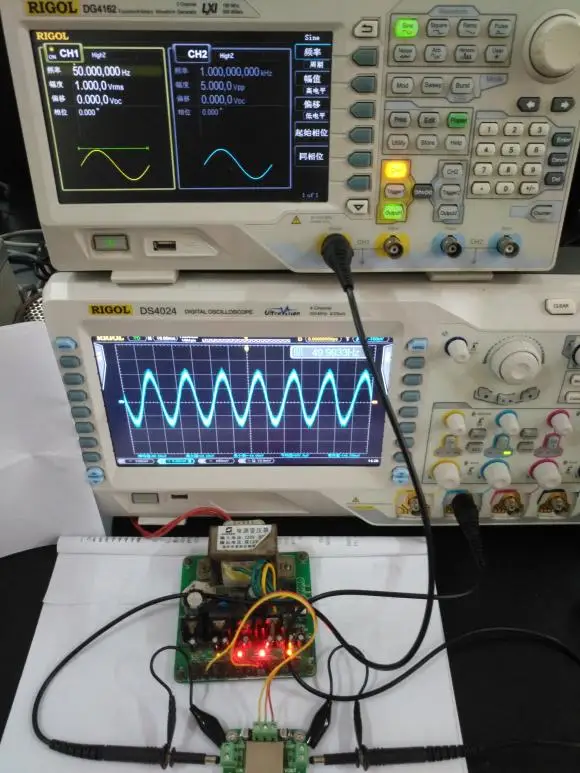

Соединение отладки модуля показано на следующей схеме.

Схема подключения модуля отладки

4 Эффект отладки модуля

(1) Условия тестирования: ±5 ВИсточник питания, вход1 VrmsСинусоидальная волна.

±, 5В источник питания и Амплитудные частоты характеристика кривых входного сигнала 1 Vrms

(1) Условия тестирования: ±12 ВИсточник питания, вход5 VrmsСинусоидальная волна.

±, 12в источник питания и Амплитудные частоты характеристика кривых входного сигнала 5 Vrms

5 Список доставки

Серийный номер

Название

Номер

Цена

Примечания

1

50 ГцЛовушка

1

31

Бесплатная доставка

2

Использование справочника + схемы PDF

1

0

Пользователь Baidu cloud SkyDrive загрузок
