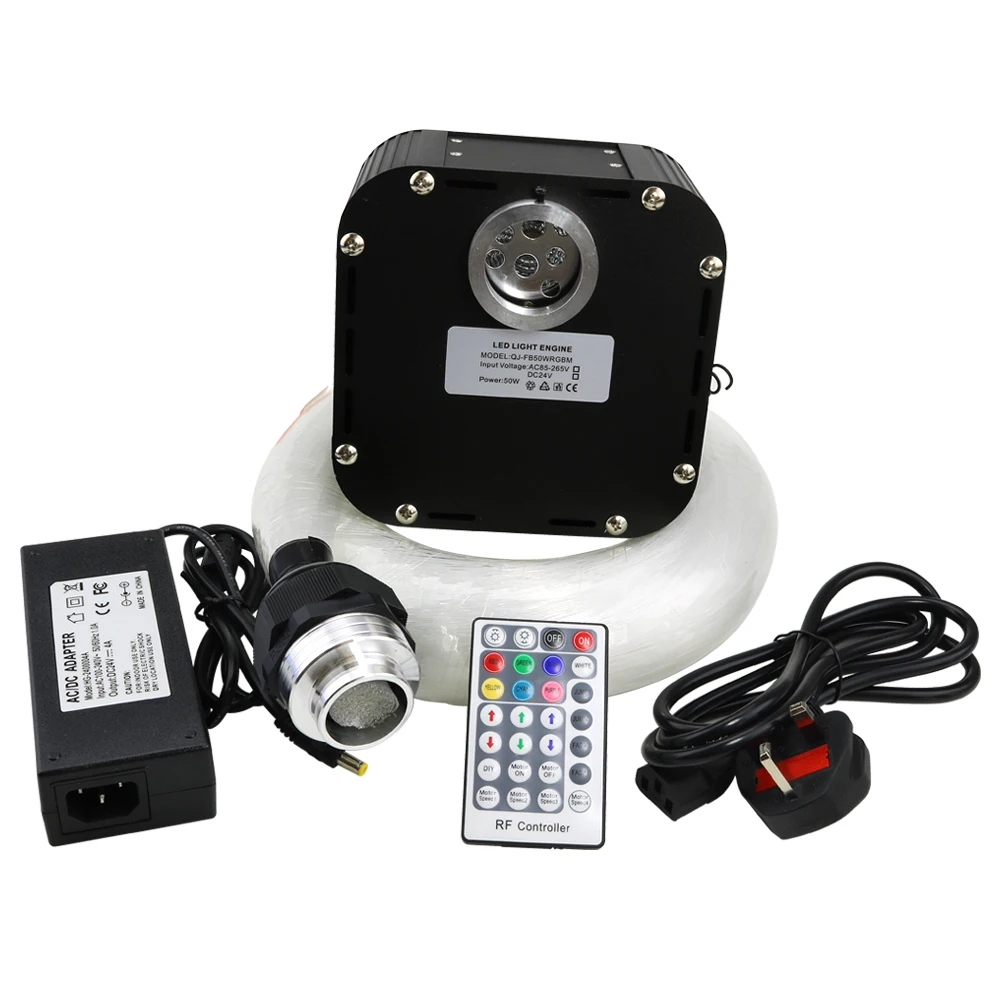

50 Вт RGBW светодиодный мерцающий волоконно-оптический свет DMX 512 Звездный потолочный комплект света 800 шт 0,75 мм 4 м с 28Key пультом дистанционного управления + кристалл

Информация о продуктеФлуоресцентный

Параметр

50 Вт RGBW мерцающий волоконно-оптический свет

Руководство пользователя

Модель: QJ-FB50RGBWRFDMXT

Технические характеристики Techincal

Входное напряжение: AC86-265VМощность: 50 Вт

Цвет: RGBWСветодиод: RGBW LED

Уровень выходного серого цвета: 256Входной сигнал: DMX512/1990

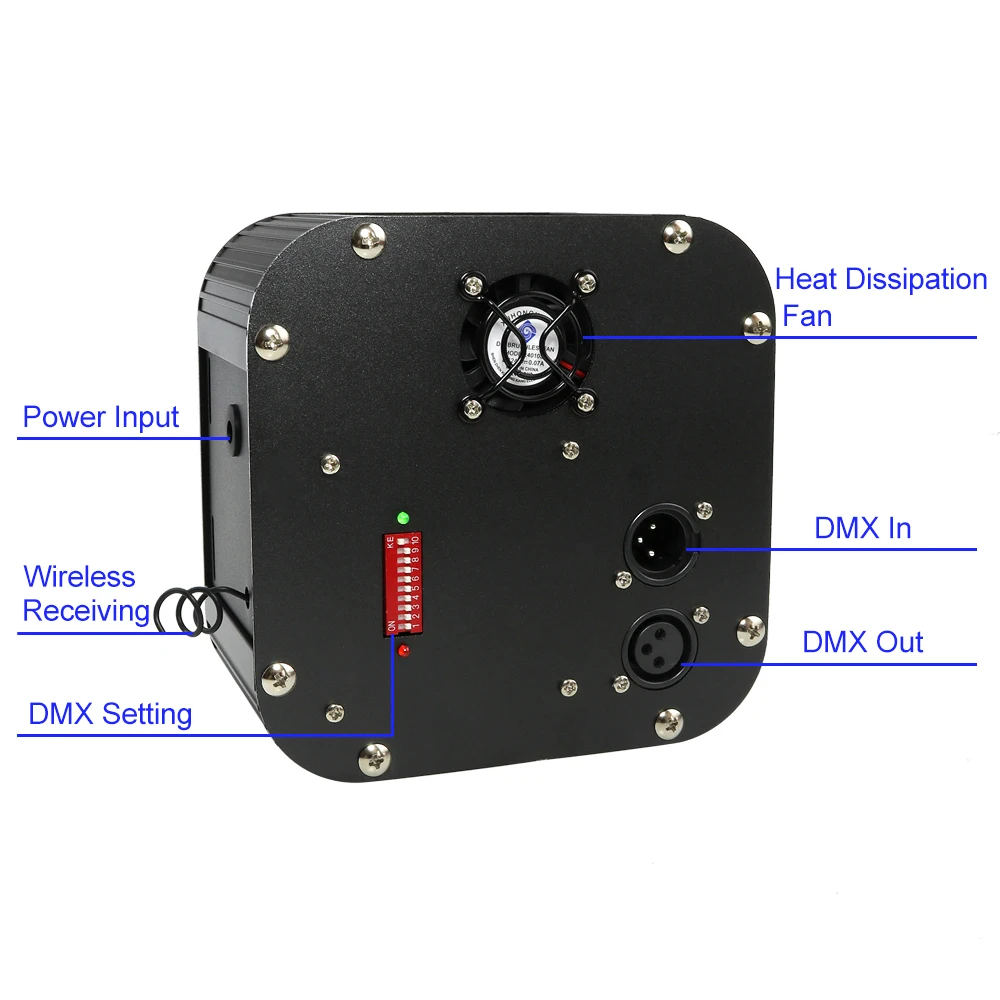

Выход DMX: 4 канала (RGBW) DMX512 стандартный разъем XLR;

Вес неттоT: 1,0 кгВес брутто: 1,8 кг

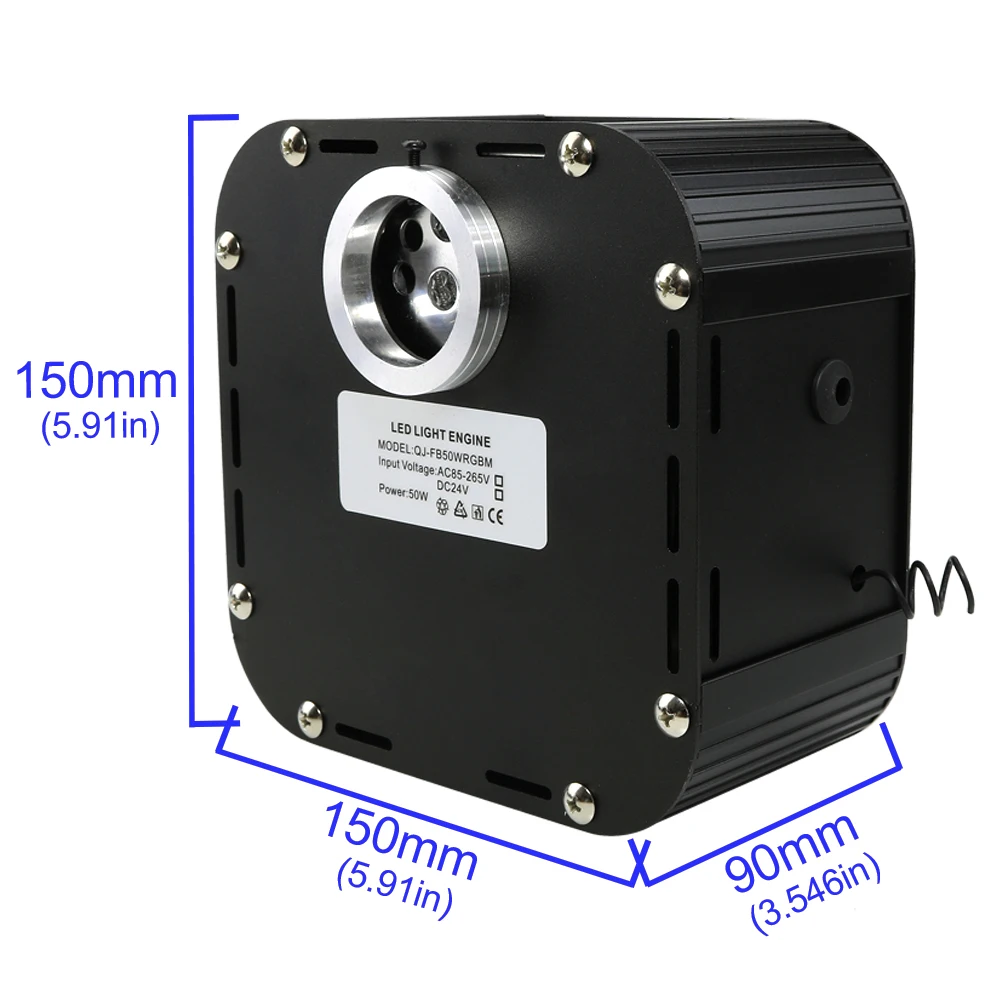

Размер устройства источника света: L150 * W150 * H90 ммFГоловка iber Внутренняя часть Диаметр: 29 мм

LКорпус ightМатериал: АлюминийПульт дистанционного управления: 28Key RF remote

Пульт дистанционного управленияРазмеры: L85 × W52 × h7ммРазмер упаковки: L300 * W200 * h14.5мм

Срок службы: 50 000 часовГарантия: 2 года

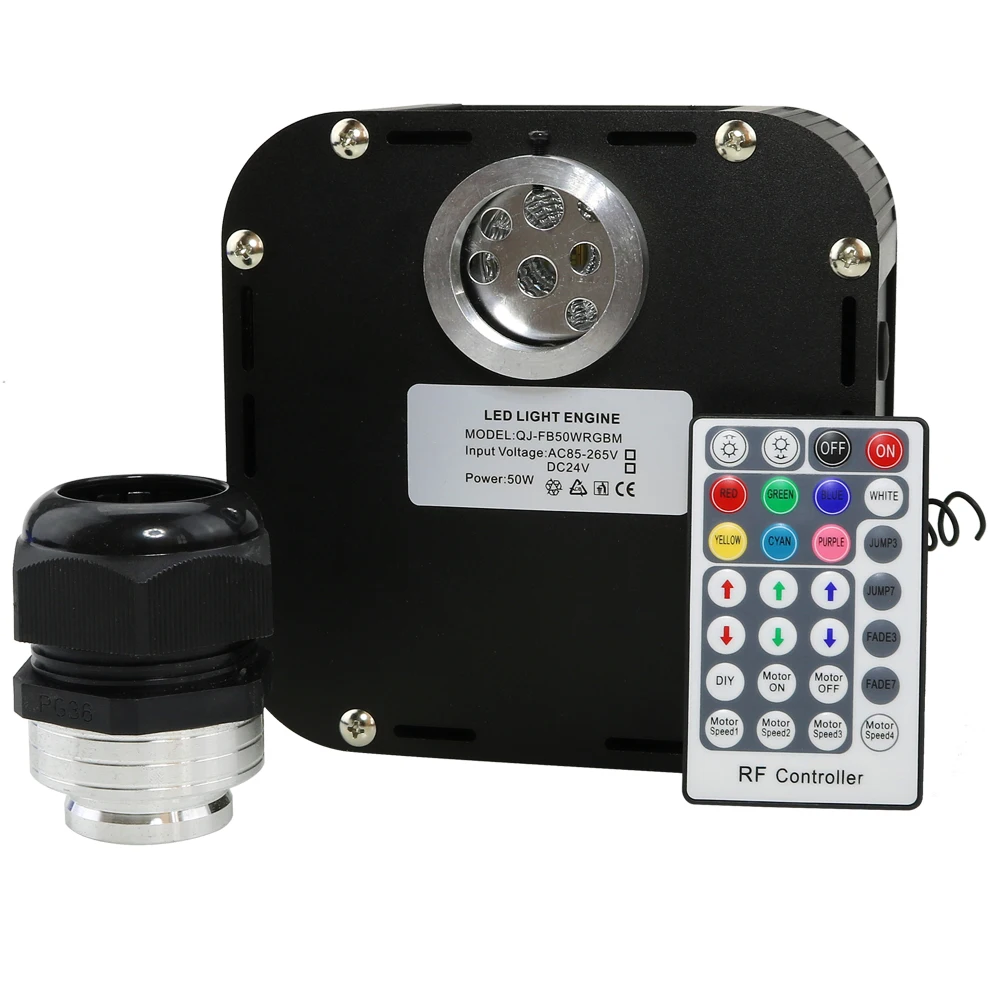

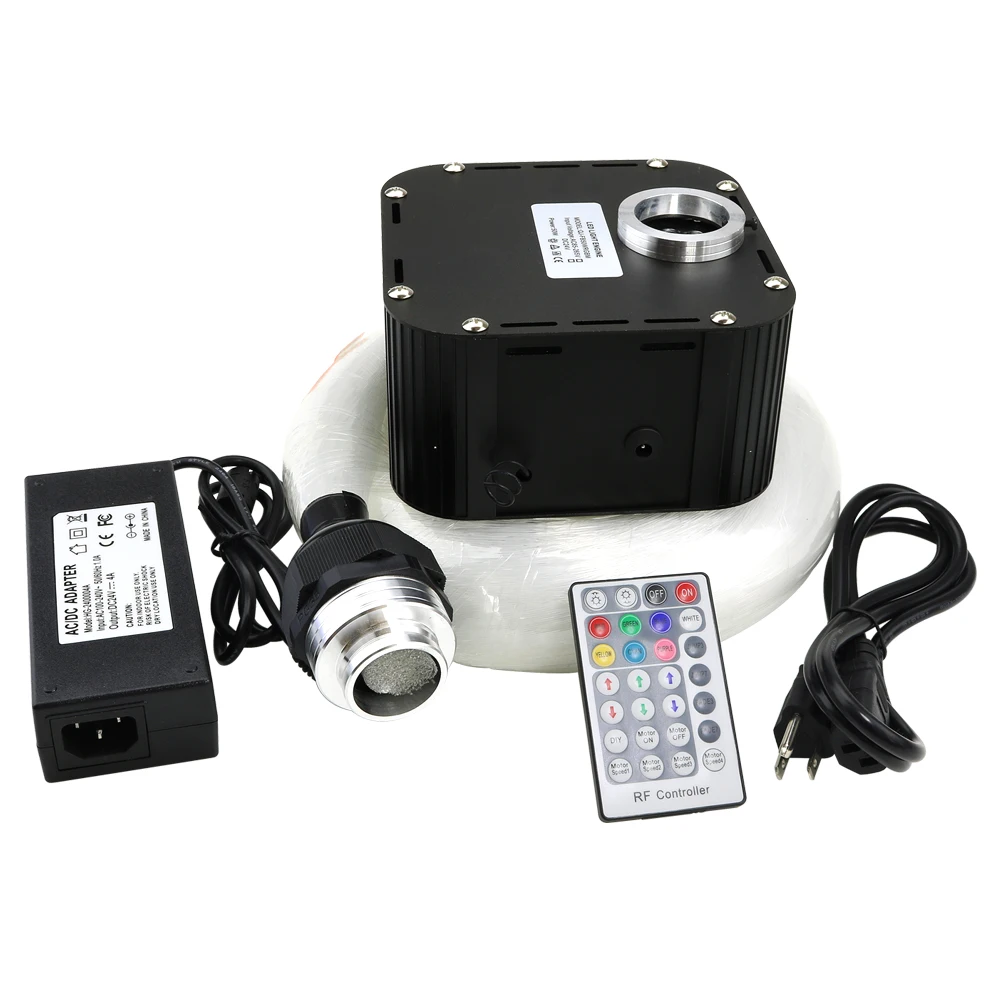

В комплект входит:

1X50w RGBW мерцающий волоконно-оптический свет

1x28Key RF пульт дистанционного управления

1x800 шт 0,75 мм 4 м концевой светящийся волоконно-оптический кабель

1x5 шт. кристалл

1 xpower adapt

1 X Руководство по эксплуатации

Этот товар имеет штепсельную вилку питания EU/US/UK/AU на выбор, мы по умолчанию доставляем штепсельную вилку EU, оставьте сообщение, если вам нужна другая вилка, спасибо!

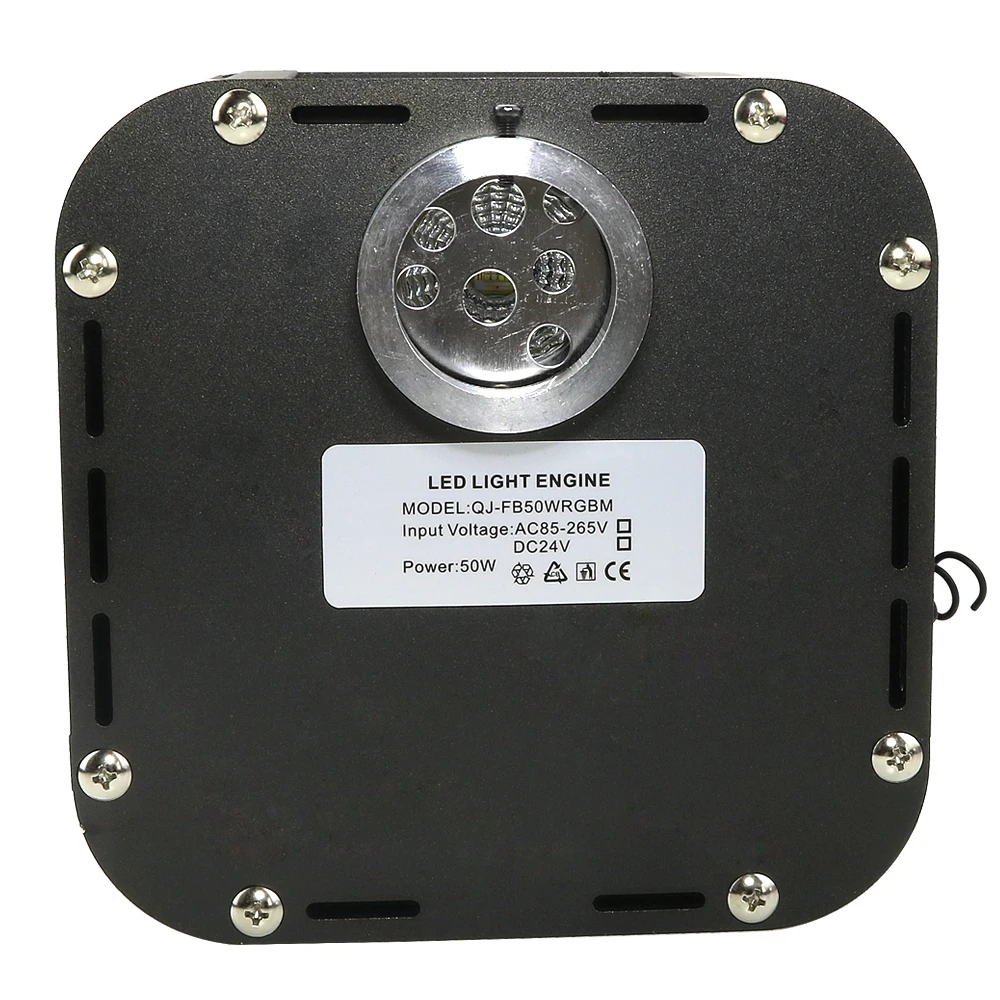

Изображение продукта:

Режим 1: Режим DMX

Внимание:Адрес блока источника света 5 бит.

Первый бит-красный свет, второй бит-зеленый свет, третий бит-синий свет, четвертый бит-белый, а пятый бит-скорость двигателя (четыре уровня)

Примечание: FUN = OFF (ДесятыйПереключатель кода)СредстваПринять Режим сигнала DMX512

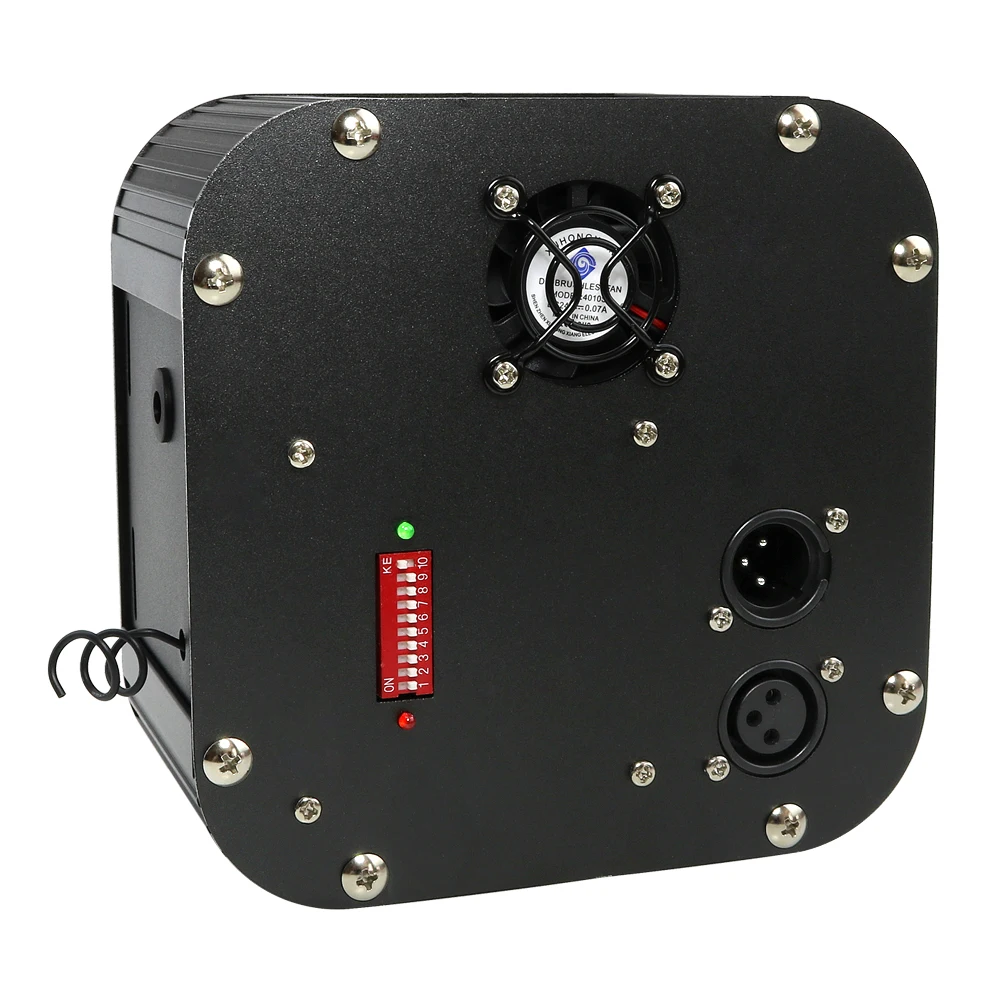

Первая Настройка адреса DMX:
Набор декодеров адреса с помощью переключателя кодирования, из которых 1-9 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, девятый-самый высокий
Бит кода адреса может быть установлен на 512.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; переключатель кодирования (Установите значение «0»), значение бит равно 0.

Пример 1:

Схема 1

Как следующая схема 1, адрес запуска DMX512 установлен на 38,

Кодирование № 6,3, 2 положения на циферблате переключателя в «1», другие настройки в «0»,

Затем сумма переключателя 1-9 кодовое значение 32 + 4 + 2,

Это адрес запуска DMX512 38

Пример 2:

Схема 2

Как схема 2, адрес запуска DMX512 установлен до 388,

Кодирование номера 2,3, 6,8 переключателя на «1», другие настройки на «0»,

Затем сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

Режим 2: режим RF

Примечание: Это будет режим rf, когда переключатель No. 10 выключен.

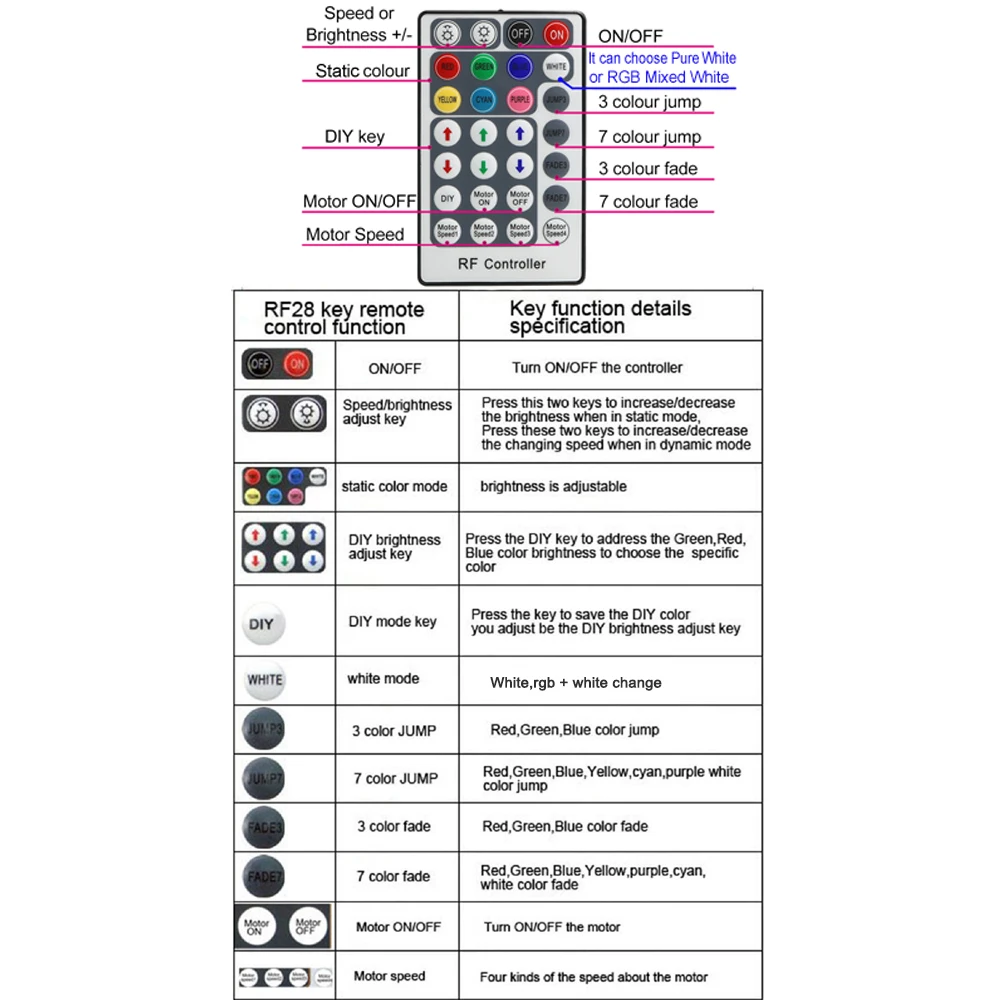

28Key инструкции по удалению:

Функция соответствия коду (доступна при выходе из фабрики)

1. Мощность на светодиодном двигателе, она хорошо работает при красном указанном освещении.

2. Нажмите FADE3 и FADE7 в то же время в эффективном удаленном расстоянии, белый цвет светодиодной вспышки двигателя. Код соответствует успеху.

MODE3: встроенный режим эффектов

Внимание:

1:1-4 бит-Режим 2: 5-6 бит-это 3:7 скорости режима-8 бит-скорость двигателя.

Выбор эффекта (кнопка переключения No.1 на No.4): 12 видов

1. Push No.1: семицветный постепенное изменение цикла. 2. Push No. 2: RGB выцветает и выцветает

3. Push No.1 и 2: Severn color jumping 4. Push No.3: RGB jumping.

5. Нажмите No.1 и 3: RGB flash jumping. 6. Push No.2 и 3: Статический красный

7. Нажмите № 1 и 2 и 3: статический зеленый 8. Нажмите № 4: статический синий

9. Push No.1 и 4: статический желтый 10. Push No.2 и 4: статический фиолетовый

11. Push No.1 и 2 и 3: статический cyan 12. Push No.3 и 4: Статический белый

Выбор скорости (кнопочный переключатель №5 на № 6) 4 вида

1. Нажмите №: 0,5 секунды. 2. Push No.5: 1 секунда. 3. Push No.6: 1,5 секунды. 4. Push No.5, 6: 2 секунды.

Выбор скорости двигателя (кнопочный переключатель от 7 до 8) 4 вида

1. Отжим №: двигатель выключен. 2. Push No.7: скорость 1. 3. Push No.8: скорость 2. 4. Push No.7, 8: скорость 3.

Схема подключения приложения

1. Модель DMX

2. Модель RF

3. Модель BUILT_IN

Максимальная формула подключения волокна:

Радиус головки волокна: R

Диаметр волокна: D1, D2, D3. .........

Количество волокна: N1, N2, N3. .....

Результат: & Pi; * R> = 1 * D1 * D1 + N2 * D2 * D2 + N3 * D3 * D3. .............

Пример:

Радиус головки волокна (диаметр 20 мм)

Диаметр волокна: 0,75 мм, 1,0 мм, 1,5 мм

Количество волокна: 150 мм, 50 мм, 10 мм...

Результат: 3,14*10*10> = 150*0,75*0,75 + 50*1*1 + 10*1,5*1,5

Внутренний диаметр головки волокна: 16-20 мм

Количество оптического волокна может быть установлено:

Внутренний диаметр pgконнектора (мм)

Диаметр волокна (мм)

Максимальное количество волокон

29

0,75

1100

29

1.

660

29

1,5

290

29

2.

160

Способ подключения между волокном и светодиодным двигателем:

1. Выровняйте всю волоконную головку, закрепите лентами, которые могут выдерживать температуру более 130 ℃

2. Пройдите через волокно к соединителю, крепежный вращающийся натяжитель. Чтобы убедиться, что волоконный пучок не может двигаться, и каждое волокно должно быть в одной плоскости.

3. Отрежьте волоконный пучок на плоскую поверхность тепловым ножом или лезвием.

4. Убедитесь, что головка волокна гладкая и чистая. Таким образом, свет каждого волокна будет равномерно.

5. Поместите через весь волоконный соединитель для фиксации кольца светодиодного двигателя. Закрепите винт на верхней части фиксирующего кольца.

Схема установки приложения:

Внимание:

1. Убедитесь в правильности входного напряжения.

2. Установка светодиодного двигателя в дождь или во влажном месте запрещена

3. Пожалуйста, не открывайте светодиодный двигатель для проверки или изменения электронных схем, если вы не профессионализм.

4. Светодиодный двигатель должен быть хорошей вентиляцией, пожалуйста, не помещайте в герметичное место.

5. Кладите мусор поверх светодиодного двигателя или вокруг, это будет вызвано плохим тепловыделением.

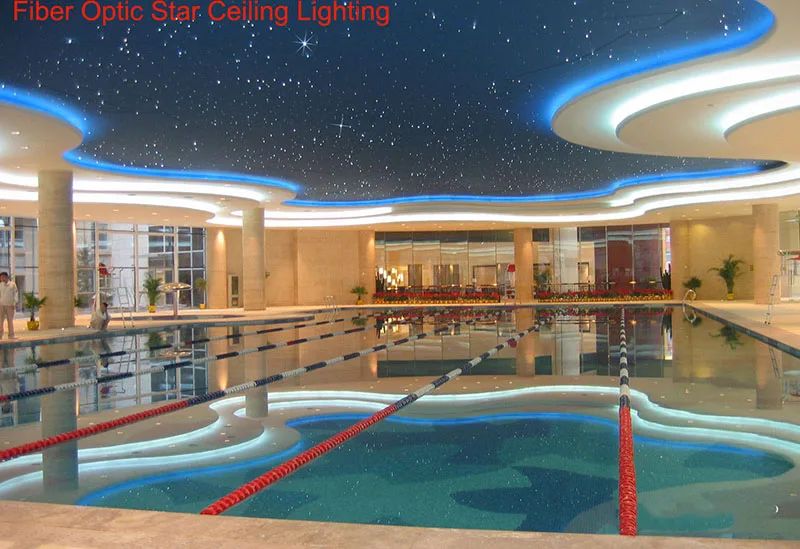

Дисплей сцены
