ZEROZONE собрал Hifi A30 чистый класс A Высокоточный полевой усилитель 30 Вт + L6

RM7970291076918440

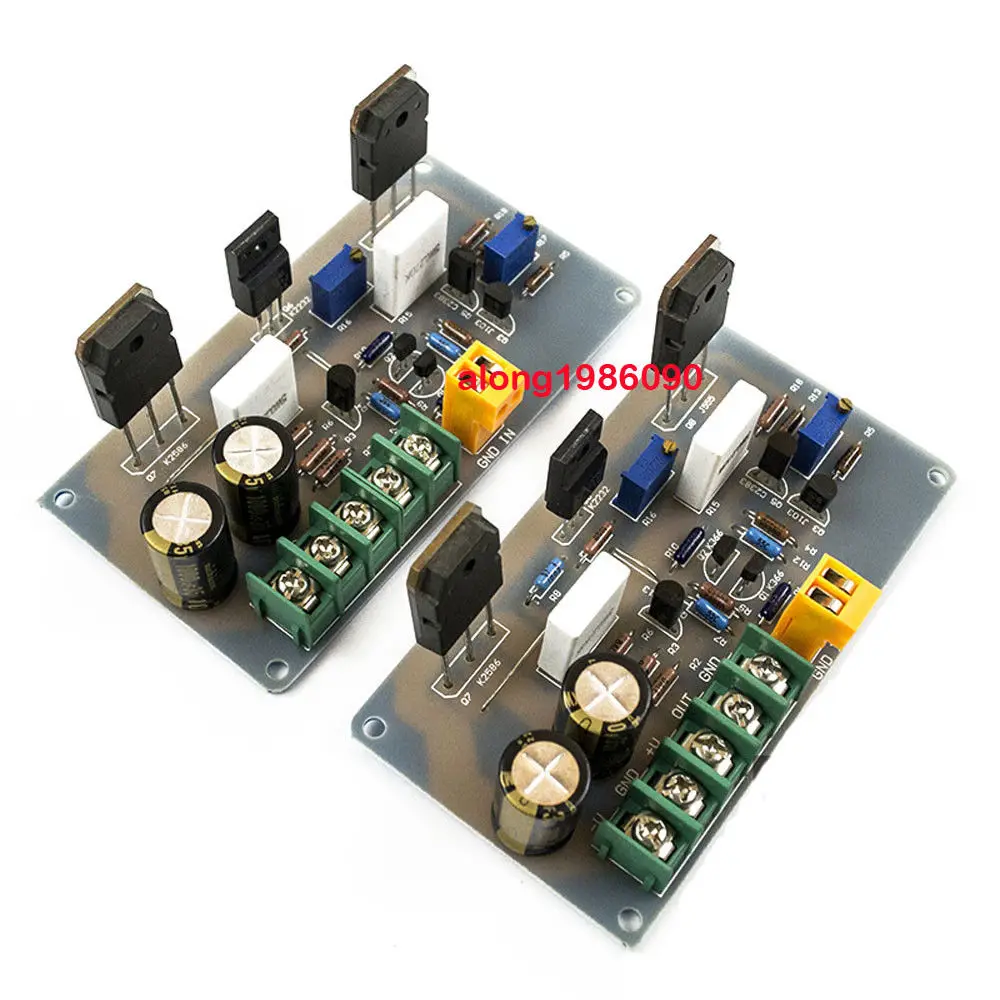

По умолчанию цена включает в себя 2 канала в собранном виде платы.

Размер печатной платы:99 мм * 53 мм * 2 мм

Максимальная выходная мощность: 30 Вт/8 Ом 60 Вт/4 Ом

Максимум ИПЦ Мощность: 30 Вт

Максимальная поставка Напряжение: +-33 в

Гармонические искажения: <0.01% 10 Вт/8 Ом

Частотная характеристика: 0 Гц-100 кГц

Коэффициент демпфирования:> 100

SNR:> 96 дБ

Конвертация Ставка:> 30 В/США

Входная чувствительность: 0,5 V (RMS)

Входное сопротивление: 10K

Коэффициент усиления: 31 дБ (34 Время)

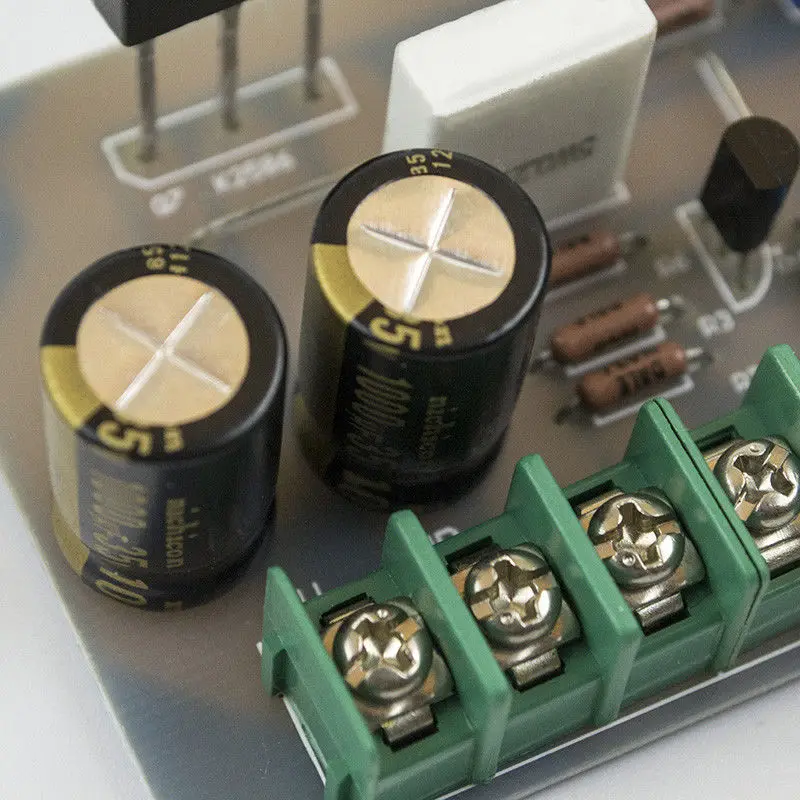

Используются K2586 и J555. Но это 100% оригинал. Работает в хорошем состоянииСостояние.


Инструкции по настройке:

1: 2K регулируется статическим током, статический ток необходимо регулировать медленно. Значение тока в зависимости от размера радиатора. I = V/0,27 (V = напряжение на 0.27ohm резисторе) --- статический ток выше biger радиатор будет необходим.Настройка по умолчанию Установите напряжение около 30 мВ

2:100R настраивает напряжение средней точки, настраивает его, чтобы сделать OUT--GND напряжение colse 0MV.

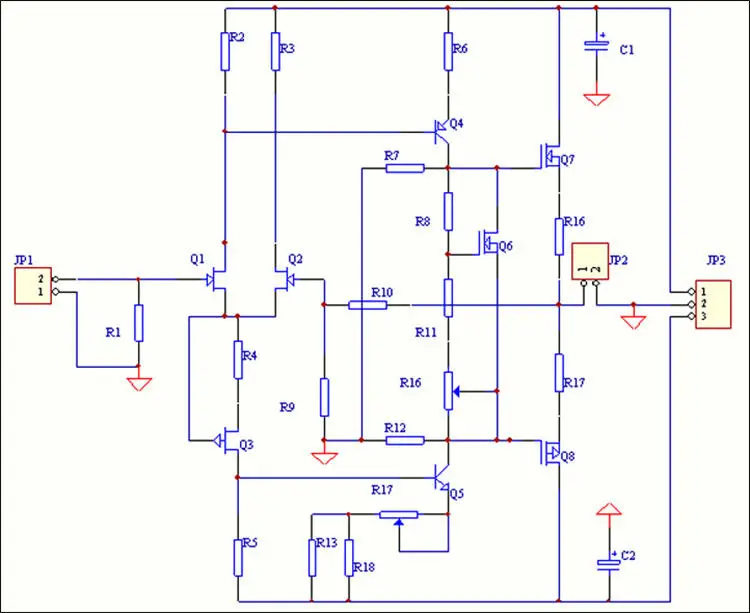

1: схема усилителя мощности A30 очень проста, один канал состоит из всего 8 транзисторов и небольшого количества пассивных компонентов, нет более одного из дополнительных компонентов, В соответствии с концепцией энтузиастов всегда Уважалась концепция «brute Forest»;

2: схема усилителя мощности A30 очень стабильна, вам не нужен очень большой радиатор и ток очень большой, даже температура радиатора при 80 °C, схема может работать очень стабильно

3:A30 усилитель звука деликатный, кристально чистый.Голос очень отличный.
