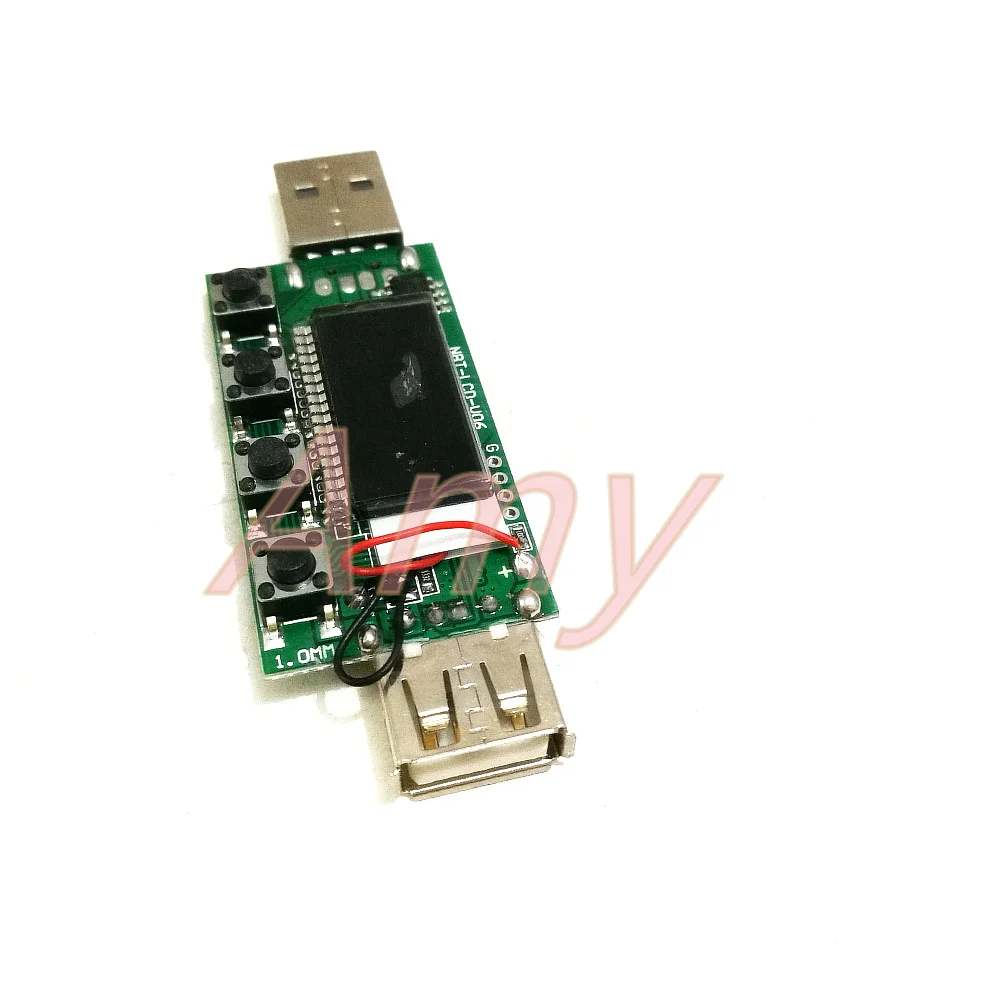

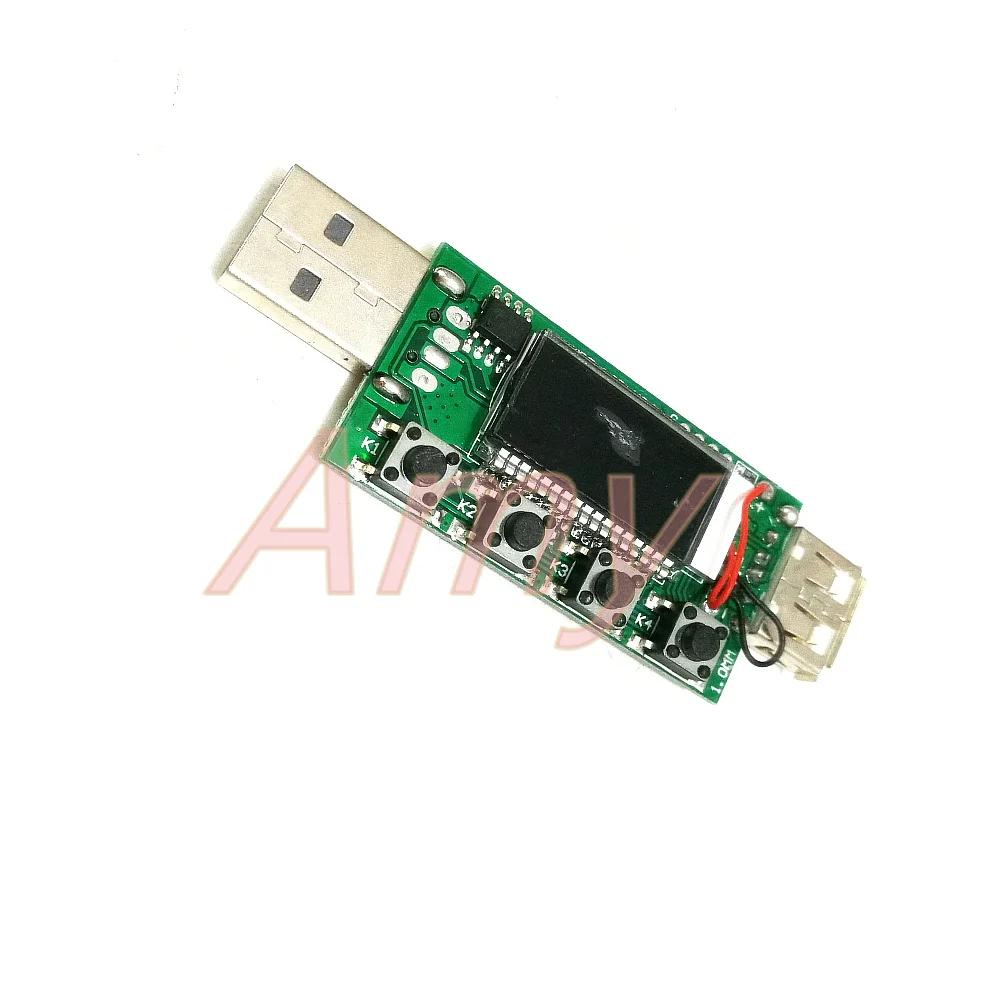

QC2.0 QC3.0 decoy MTK FCP тестовая плата Быстрая зарядка старение пластина детектор|Крышки

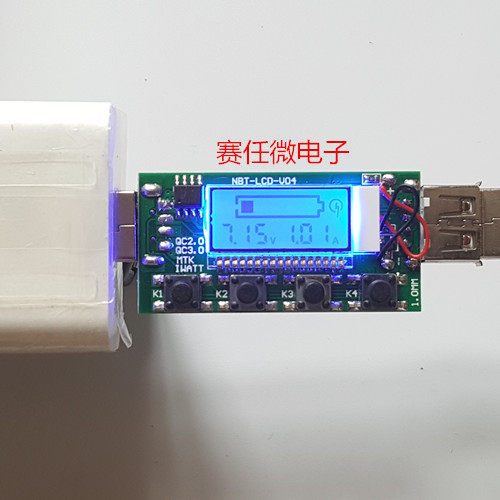

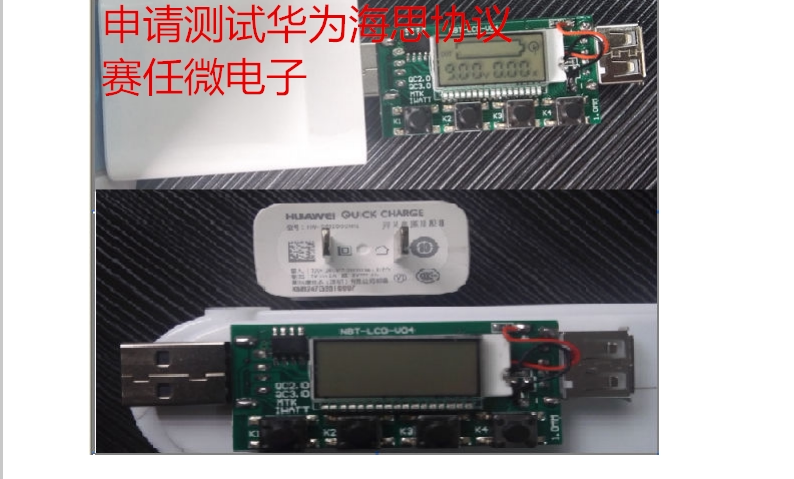

Компания разрабатывает тестовую панель QC3.0-QC2.0 протокол быстрой зарядки и принимает электрическую пластину для решения проблемы старения без реального теста на мобильный телефон.MTK и Qualcomm QC2.0/QC3.0 панель быстрой зарядки, возьмите электрическую доску, стареющую доску.После ввода функции QC3.0, шаговое напряжение может быть непосредственно отрегулировано вручную, и функция тестирования удобна для отображения.Тестовая плата протокола HUAWEI FCP. Настраиваемый автоматический тест старения.В то же время TYPE-C протокол PD также продаетсяНе рекомендуется использовать экран в соответствии с напряжением USB и амперметром нашего магазина.

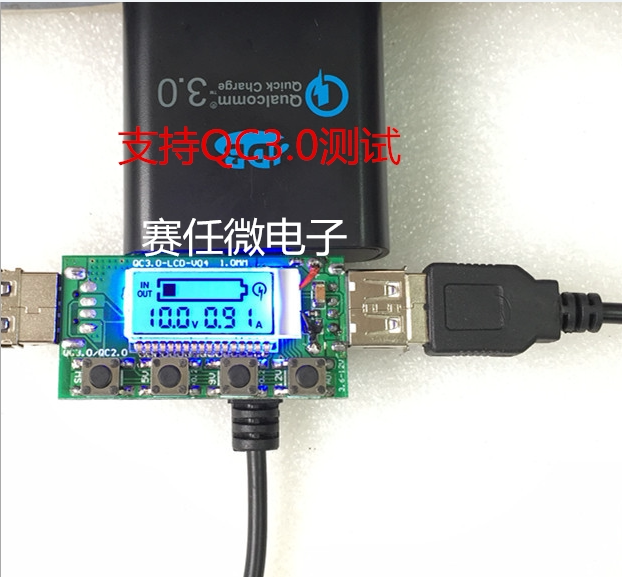

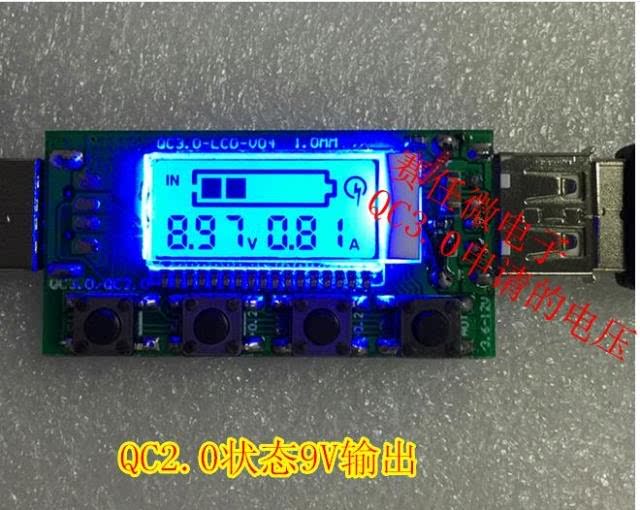

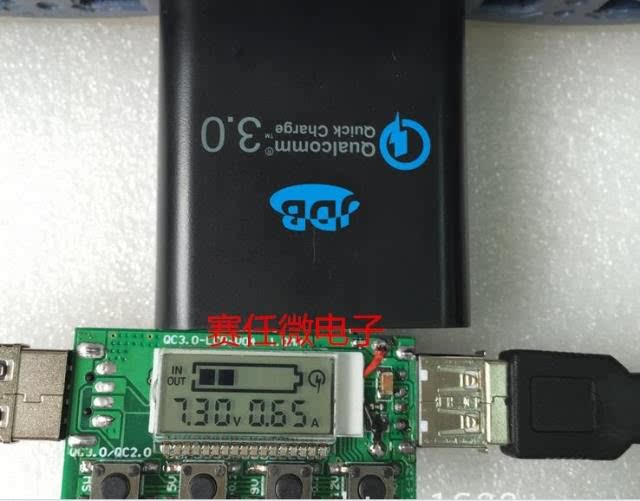

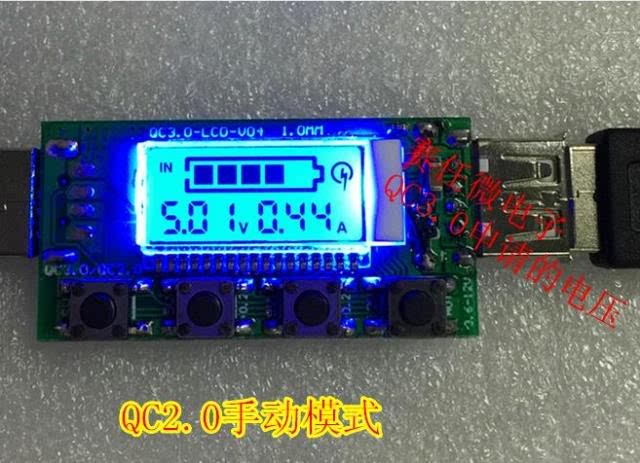

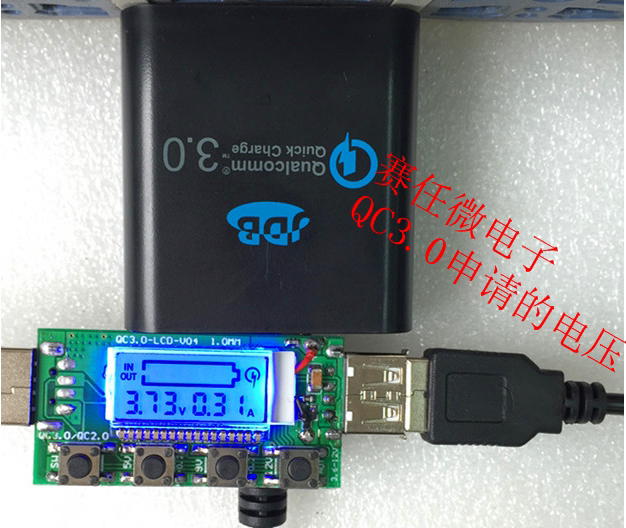

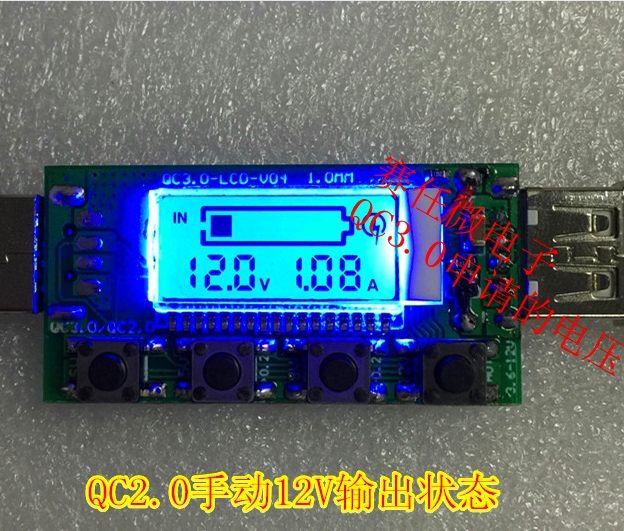

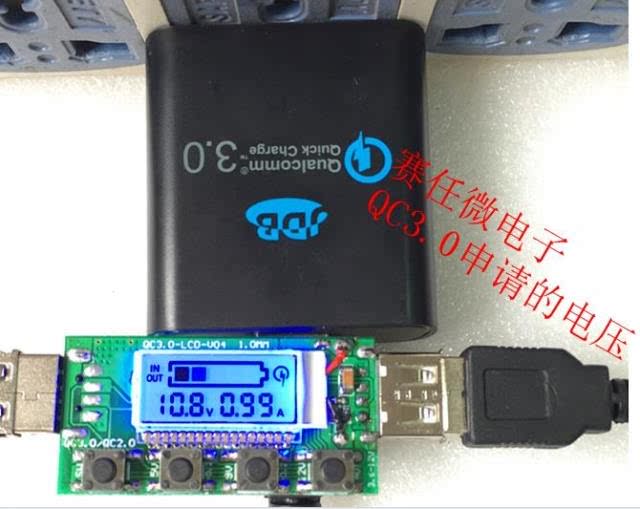

Описание функции: (кнопка длинное нажатие: подсветка вспышки для длительного нажатия)1. Питание на тестовой плате входит в ручной режим QC2.0 (работает только на дисплее): Выходное состояние по умолчанию 5 В. Короткое нажатие кнопки K3 выход 9 В, короткое нажатие кнопки K4 выход 12 В, короткое нажатие кнопки K2 выход 5 В. Нажмите кнопку K1 для вывода 20 в.2. Короткое нажатие K1 кнопку, пока товар появится в наличии QC2.0 автоматический переключатель режима экран дисплей номер 2 (Рабочая во флэш-памяти): каждые 1,5 секунд Переключение напряжения 5 V-9 в пост. Тока. -12 V-20 V-5 V.3. Нажмите кнопку K1 и Войдите в режим QC3.0, чтобы отобразить номер 3 (рабочий дисплей, выход):"K2 ключ для повышения напряжения применения ключа, K2 нажатой кнопку один раз, напряжение: повышение + 0,2 V; 5 V кнопки нажмите дважды, напряжение: повышение + 1 V. Нажмите и удерживайте кнопку питания в течение 2 секунд, чтобы не отпускать, напряжение постоянного применения + 0,2 V, до тех пор, пока выпуск ключа. (Примечание: в том случае, если QC2.0 не имеет 20 V состояние, QC3.0 автоматически фиксирует напряжение в 3,6 V-12 V, 12 V-20 V-это не открывается, таким образом, 20 V состояние используется в QC2.0, а также программное обеспечение определяется, чтобы открыть 12 V-20 V QC3.0.)B "K3 кнопка для вниз Напряжение применения ключа, K3 нажатой кнопку один раз, падение напряжения-0,2 V. Кнопка 9 V дважды щелкает один раз, и напряжение вниз на-1 в. Кнопка 9 В нажимается в течение 2 секунд, не отпуская. Напряжение постоянного подали заявку-0,2 V до тех пор, пока не будет ключа ослаблены. Примечание: минимальное напряжение является 3,6 V. (Примечание: QC3.0 необходимо загрузить больше, чем 0.2A обратиться к 3,6 V, в противном случае он будет защищен.)C "K4 Кнопка отвечает за QC3.0 напряжения применения ключа, короткое нажатие, чтобы подать заявку на 3,6 V или подать заявку на 12 V.4. короткое нажатие на кнопку K1, переключение на MTK (протокол совместной технологии) номер экрана 4 (время работы, одновременная вспышка): питание по умолчанию 5,0 в, короткое K2, напряжение до 7 В, 9 В, 12 В. Короткое нажатие K3 напряжения вниз до 9В, 7 V 5 V, 4,8 V, 4,6 V, 4,4 V, 4,2 V, 4,0 V, 3,8 V, 3,6 V.Короткое нажатие K4, Повышение напряжения соответствует функции K2. До тех пор, пока K4, падение напряжения совпадает с функцией K3. (Примечание: для правильной работы требуется более 0,3a нагрузки.)5. Короткое нажатие на кнопку K1, переключение на FCP (HUAWEI HASS) номер экрана 5 (работа во время вспышки, часто отображается): короткое нажатие K2, напряжение 5 В. Короткое нажатие K3 напряжения 9В.6. Защита от короткого пресс K1 кнопка, переключатель для IWATT (Atwater протокол) экран дисплей номер 6 (время работы, попеременно дисплей): короткое нажатие K2, напряжение поднимается до + 0,5 V. Короткое нажатие K3 напряжение до-5 В. Короткое нажатие K4, повышение напряжения + 1 в, длинное напряжение K4 для уменьшения-1 в. (Примечание: чтобы переносить нагрузку более 0,3a для правильной работы).7. короткое нажатие на кнопку K1, переключение на режим связи no QC2.0/QC3.0, отображение номера 7 на экране (время работы, выход не отображается): используется только для проверки общего напряжения и тока. D + и D-не распознавать напряжение. Мощность, D +, D-, заземляющий провод. Продукты с QC2.0/QC3.0 могут взаимодействовать с QC2.0/QC3.0 на адаптере в этом состоянии. Плата проверяет только напряжение и ток. В этом состоянии вы можете подключить свой мобильный телефон, вы можете увидеть напряжение и ток нагрузки приложения телефона. В первых 5 штатах вы не можете забрать свой мобильный телефон. Обратите особое внимание!8. Максимальное входное напряжение испытательной платы составляет 31 В. Минимальное входное напряжение-3 в, потому что рабочее напряжение MCU-3 в, если оно меньше 3 в, дисплей не является нормальным.Максимальный ток теста 9. Тестовая плата 5А.10. Когда есть нагрузка, значок батареи работает, и ни одна лошадь не работает, когда она пуста.11: QC3.0 применяется для 4,80 вНиже приводится проверка и использование QC2.0
