Переключатель датчика высокой чувствительности 220 В переменного тока 10

Переключатель датчика высокой чувствительности 220 В переменного тока 10

1. Внешний вид и размер

2. Информация о продукте

SK-202-это энергосберегающий автоматический датчик, который автоматически распознает день и ночь. Инфракрасный пироэлектрический датчик, чип интегральной схемы и технология SMD

Хирургии. Когда кто-то входит в диапазон обнаружения этого продукта и запускает его действие, инфракрасный датчик работает на светильник и когда человек покидает диапазон обнаружения, он автоматически гаснет. Легко

Для установки он обеспечивает высокую скорость обнаружения, низкие Ложные сигналы тревоги, устойчивость к дождю, туману, ветру и пыли.

3, технические параметры

Рабочее напряжение: 220 В-240 В переменного тока мощность нагрузки: 800 Вт Макс. Вольфрам

Частота мощности: 50 Гц 200 Вт макс. Флуоресцентная

Время задержки: 5 секунд, 30 секунд, 1 минута, 3 минуты, 5 минут, 8 минут Рабочая температура: -10 °C - + 40 °C

Угол обнаружения: 140 °/ 180 ° Расстояние обнаружения: 8 м (22 °C) (регулируемый)

Параметры управления на светильник: <10LUX - 2000LUX (регулируемая) Рабочая влажность: ≤ 93% RH

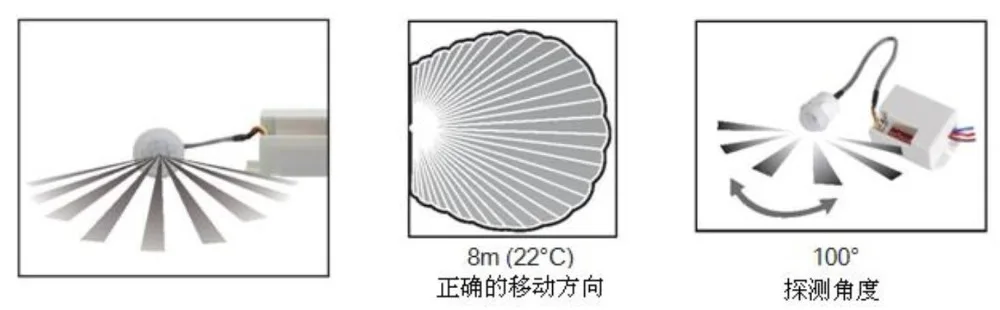

4, обнаружения схема

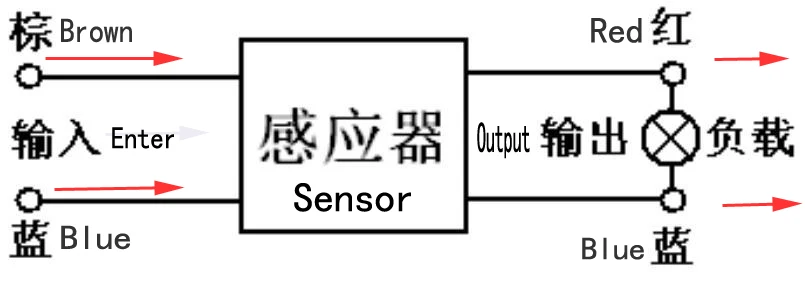

5, проводки схема

Проводка в соответствии с схемой проводки, предоставленной во время установки (рисунок справа)

Коричневые и синие провода подключены к источнику питания;

Красные и синие линии соединяют нагрузку

Инфракрасный датчик Спецификация

Модель: 202

6, характеристики

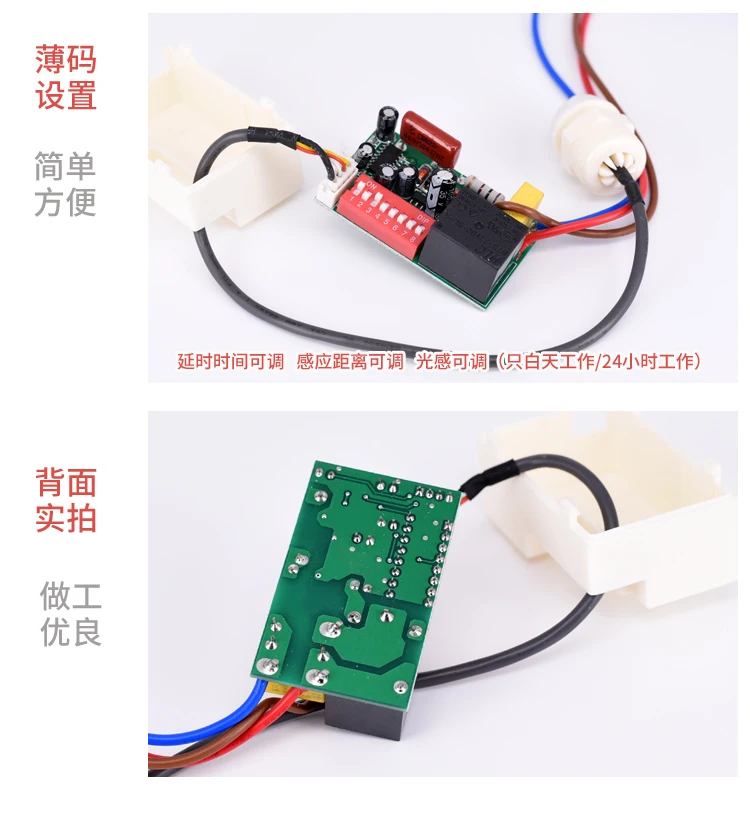

8-битный DIP-переключатель:

Выберите подсветку работы, выберите работу только в вечернее время или в течение 24 часов;

Регулировка уровня чувствительности;

Выберите задержку нагрузки: 5 секунд, 30 секунд, 1 минуту, 3 минуты, 5 минут, 8 минут.

Время освещения лампы может быть автоматически увеличено, и время освещения лампы контролируемой нагрузки начинается после последней индукции.

Новый сроки

Внешний инфракрасный зонд и Фоточувствительный резистор.

Конструкция проста и проста в использовании.

7. Настройки функции DIP switch:

О в первоначальном положении (заводе) они указывают:

24-часовая работа

. Высокая чувствительность

Задержка загрузки не выбрана

О, когда набран в положение ON (вверх), они указывают:

Работает только в темное время суток

Низкая чувствительность

Задержка загрузки 5 секунд (или выберите оставшуюся часть времени)

8. Тест:

Переключатель кода 5 & prime; Переключатель положения ВКЛ, остальное в начальном положении;

После включения питания датчик входит в стабильное рабочее состояние после выключения лампы;

Индукция один раз, светильник включен, через 5 секунд светильник автоматически погаснет;

Если переключатель кода (moon sun) включен, во время дневного испытания датчик не будет светильник, и Фоточувствительный резистор будет непрозрачным (например, черная ткань).

Крышка, индукция, светильник, в отсутствие индукции, светильник автоматически погаснет через 5 секунд;

В тех случаях, когда время не выбран, датчик заднего вида светильник будет светильник в течение длительного времени.

9. Меры предосторожности:

Попросите электрика или кого-то с соответствующим опытом установить его;

Избегайте установки в местах, где прямые солнечные лучи, поток воздуха и изменения температуры значительно, таких как кондиционер и нагреватели;

Не используйте турбулентные предметы в качестве монтажных баз;

Не должно быть никаких препятствий или движущихся объектов, которые влияют на его Обнаружение перед детектором.

Подскажите

Пожалуйста, установите соответствующие параметры датчика под руководством профессионалов. Мы оставляем за собой право вносить технические изменения без предварительного уведомления.
