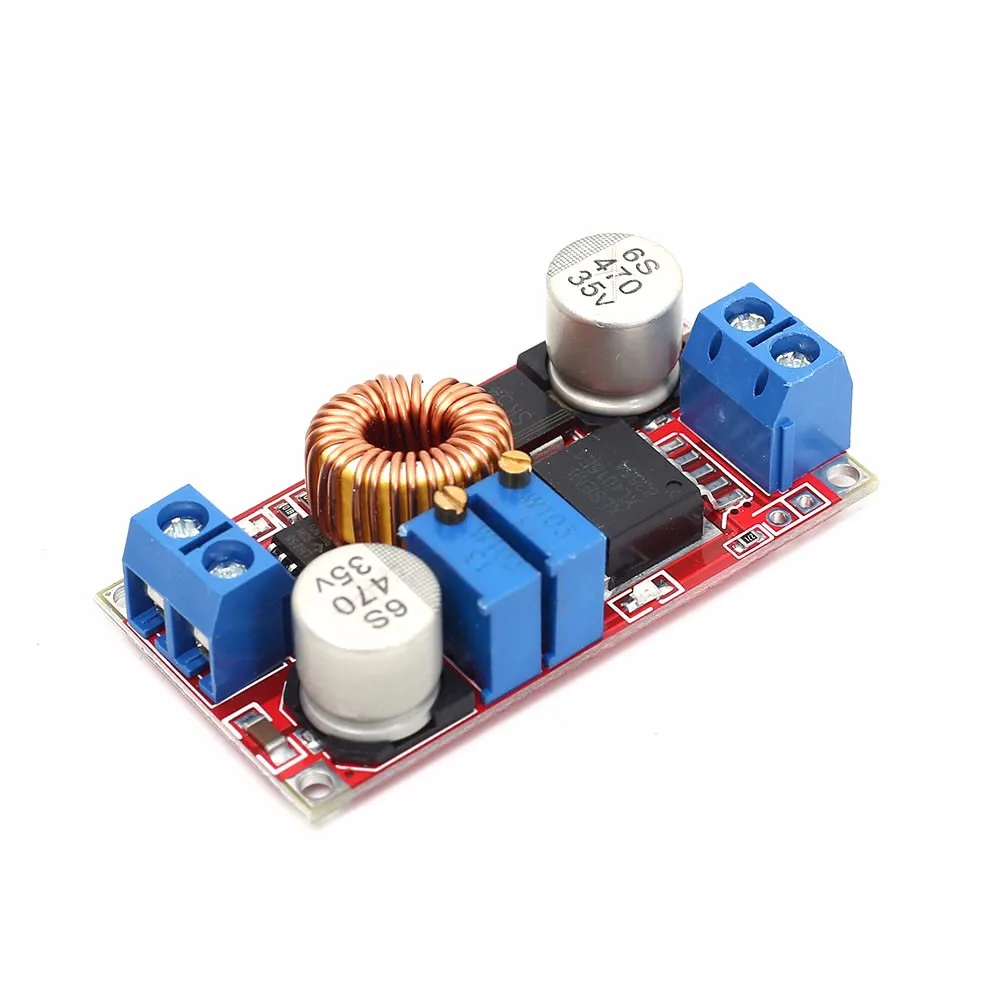

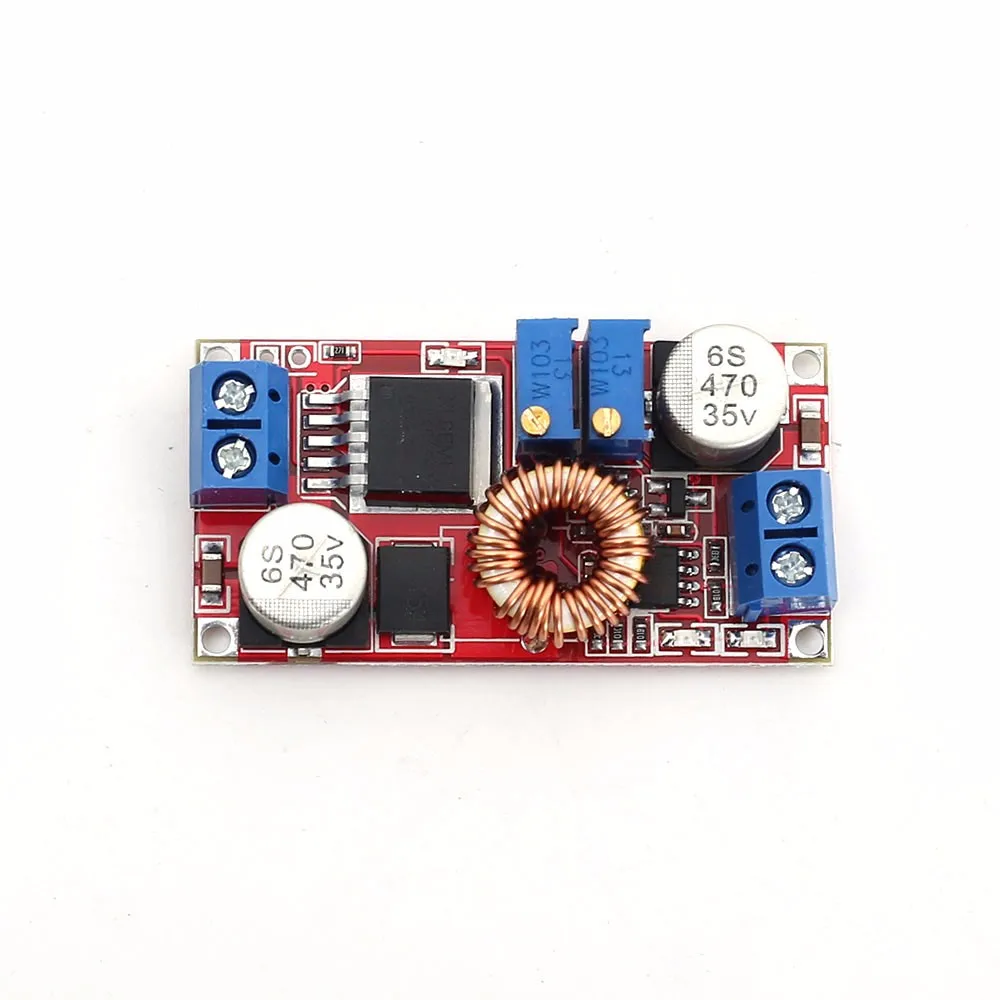

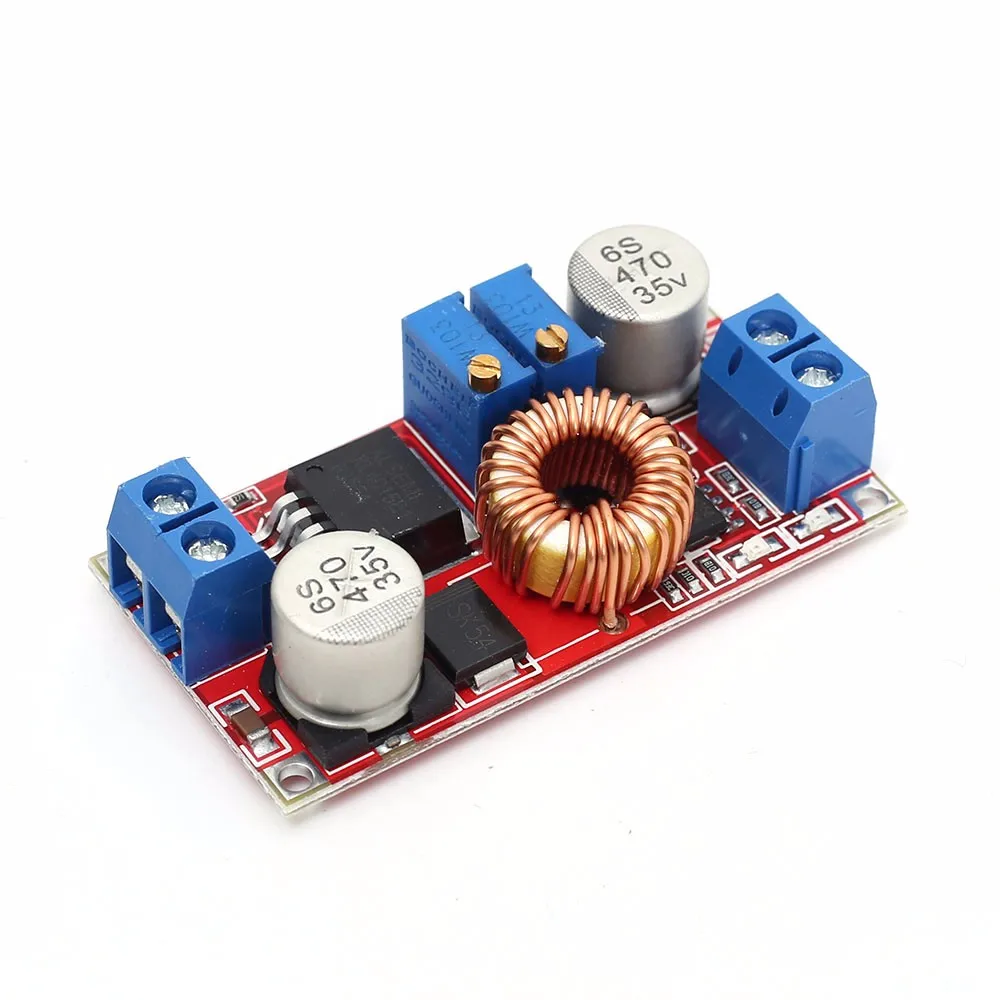

5 шт 5V 32V постоянного тока до 0 8 V 30V 5A литий лев модуль зарядного устройства

5 шт 5V 32V постоянного тока до 0 8 V 30V 5A литий лев модуль зарядного устройства

Параметры:

Свойства модуля: неизолированный модуль постоянного тока и напряжения
Выпрямление: несинхронное выпрямление
Входное напряжение: 5 В-32 в
Выход напряжение: 0,8 V-30V
Выходной ток: регулируемый максимальный 5A
Эффективность преобразования: 95% (самый высокий)
Частота переключения: 300 кГц
Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания
Регулирование нагрузки: ± 0.5%
Регулирование напряжения: ± 2.5%
Рабочая температура: от-40 до + 85 градусов по Цельсию
Размер: 51*26,3*14 (Д * Ш * В) (мм)

Выходная мощность: 30 Вт

Неизолированный понижающий модуль

Модуль Особенности

Неизолированный понижающий модуль

Выпрямительный путь

Не-Синхронный детектор

Вход напряжения

5 В-32 в

Выход напряжения

0,8 V-30V

Выход ток

Максимальный 5A (регулируемый)

Передача эффективности ncy

95% (максимум)

Частота переключений

300 кГц

Выход пульсации

50 мВ (максимум) 20 м полоса пропускания

Нагрузки скорости передачи данных

± 0.5%

Напряжение отреть литий-ионный фактор

± 2.5%

Рабочая температура

-40 ℃ до + 85 ℃

Размеры

51*26,3*14 (длина * ширина * высота)

(Мм)

Для литий-ионного аккумулятора:

Когда литиевое напряжение батареи низкое, если непосредственно с постоянным напряжением зарядки, из-за разницы в давлении большой, потому что зарядный ток слишком большой, привести к повреждению батареи, так что Начните использовать постоянный ток зарядки аккумулятора, при зарядке до определенной степени автоматического переключения обратно на постоянное напряжение зарядки. Для кривой текущей зарядки следующим образом: Красный для тока, синий для напряжения.

Этот модуль является регулируемым понижающим модулем, может регулировать m odule над синей звездой Выходное Напряжение регулируемое сопротивление для изменения. Вход/Выходной перепад давления 1 V, миним хм может выходное напряжение 0,8 V.

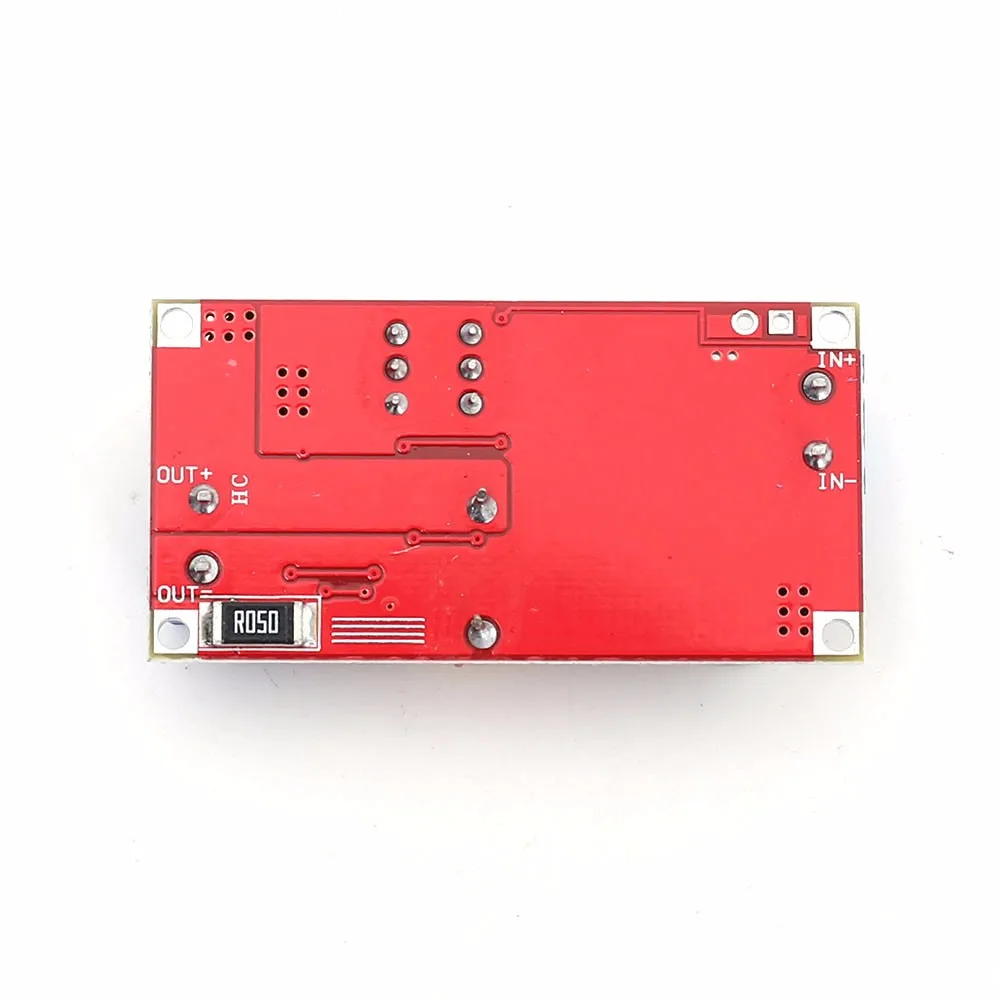

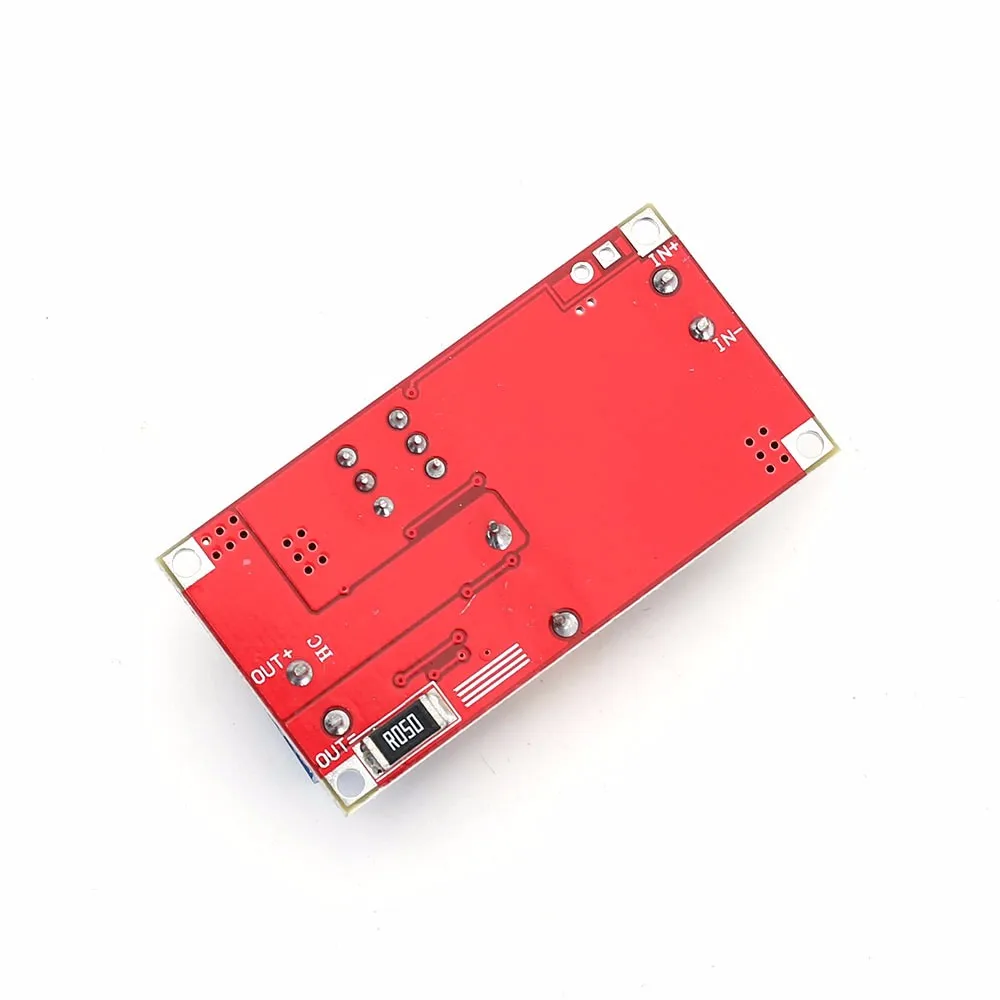

★Выбранный выше модуль IN - (входной катод), IN + (входной отрицательный),OUT - (выходной катод),OUT + (выходной отрицательный) должен быть верным, В противном случае может привести к повреждению модуля.

★Используется метод зарядки аккумулятора:

1. Убедитесь, что вам нужно зарядить аккумулятор поплавком, зарядное напряжение и зарядный ток, Модуль входного напряжения;

2. Отрегулируйте потенциометр постоянного напряжения, регулирование выходного напряжения около 5 В.

3. Выходной ток короткого замыкания измеряется с помощью мультиметра 10 a блок тока, и регулировать поток постоянного выходного тока потенциометра достигает предварительно определенного значения тока зарядки;

4. Лампа ток зарядки по умолчанию доставляются 0,1 раз больше, чем зарядный ток никель-металл-(постоянный ток).

5. Отрегулируйте потенциометр постоянного напряжения для выходного напряжения поплавкового зарядного напряжения;

6. Аккумулятор подключен, попробуйте зарядить.

(1, 2, 3, 4, 5 шагов для модуля управления входным питанием, светильник на выходе батареи!)

★Используется светодиодный метод постоянного тока:

1. Убедитесь, что вам нужен светодиодный рабочий ток и максимальное рабочее напряжение;

2. Отрегулируйте потенциометр постоянного напряжения, регулирование выходного напряжения около 5 В.

3. Выходной ток короткого замыкания измеряется с помощью мультиметра 10 a блок тока и регулирует поток постоянного выходного тока потенциометра до ожидаемого светодиодный рабочего тока;

4. Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение светодиодный Наивысшее рабочее напряжение;

5. Подключите светодиодный, ввод в эксплуатацию.

(1, 2, 3, 4 шага для модуля управления входным питанием, светодиодный светильник на выходе!)
