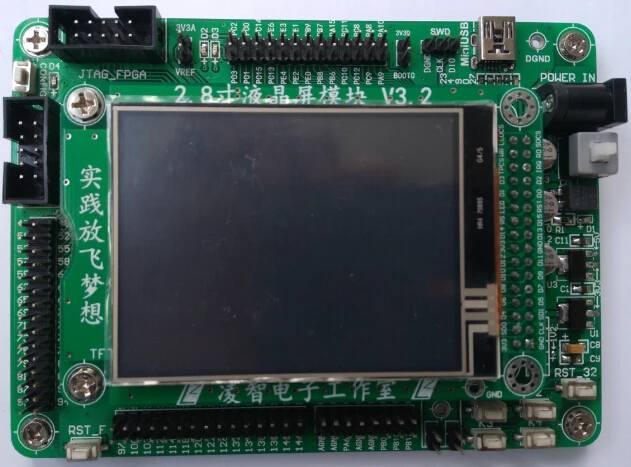

Тип 4: макетная плата + 2,8-дюймовый жидкий кристалл

Тип 5: макетная плата + STM32 downloader + FPGA downloader + 2,8 дюйма LCD

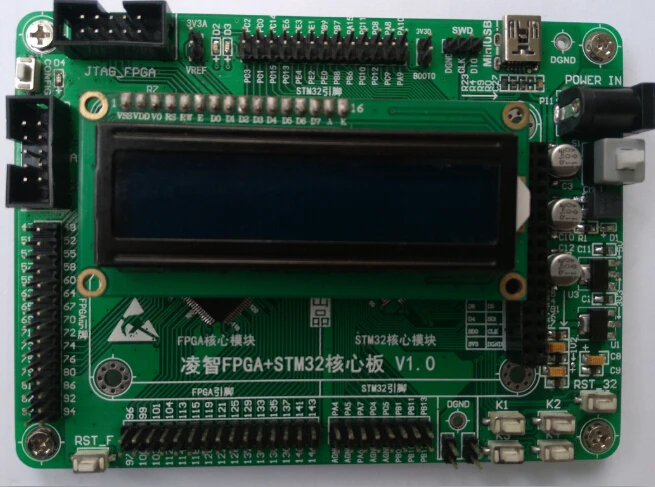

STM32 + FPGA системная плата разработки V1.0
(STM32Микроконтроллер + FPGA)

Текущий поддерживающий курс Совета по развитию опубликован в пресс-службе высшего образования. Обложка, каталог и ссылка на покупку:

Ссылки на покупку:http://product.dangdang.com/23741165.html

1 Архитектура девелопмента

Lingzhi электронная системная плата в основном состоит из силового модуля.STM32F103VCT6Система микроконтроллера,FPGAСистема разработки состоит из модуля дисплея и независимого кнопочного модуля, а Схема блока макетной платы выглядит следующим образом.1Он показан.

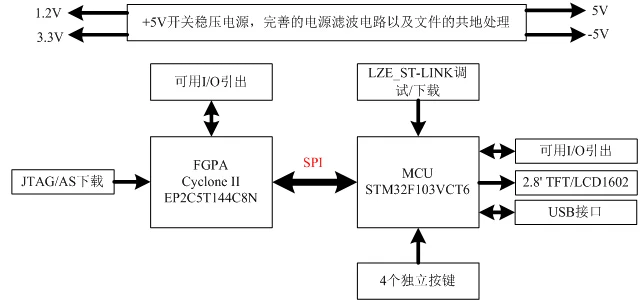

Рис. 1 схема Бетонных Блоков

2 Особенности макетной платы

1Быть умнымSTM32 + FPGAЭлектронная система проектирования и развития платы является однимРукаИFPGAРазработка системы гибридного дизайна. В Совет по развитиюSTM32F103VCT6Система микроконтроллера иFPGAСистема разработки автономна, то есть, плата разработки может использоваться как макетная плата микроконтроллера.FPGAРазработка платы используется отдельно, но они могут быть органически объединены, чтобы стать разработчиком гибридного дизайна.

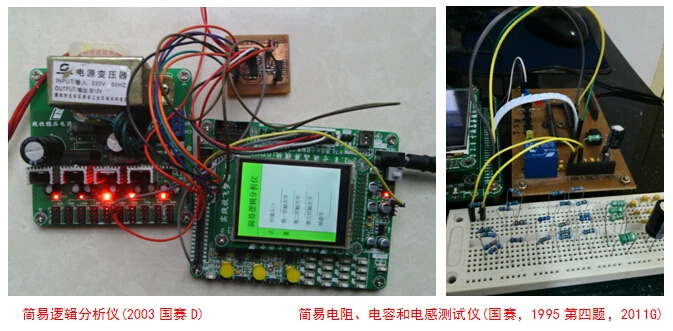

2,Надежная схема силового фильтра и общая технология наземной обработкиСовет по развитию может быть гарантированРукаСистемы иFPGAКоординацию системы и контроль выполнения многих сложных функций смешанного дизайна системы. Ниже приводится часть этой версии и Совета по развитию.Пример электронной конкуренцииНапример,2Он показан. Как только вы получите его, вы можетеМаксимальная степеньПомогите каждому научиться доРазработка сложного цифрового режима смешанной системыМетоды и методы проектирования.

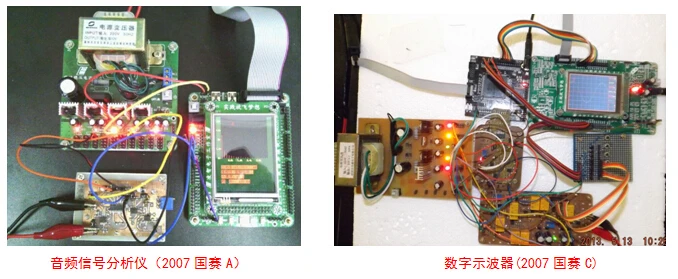

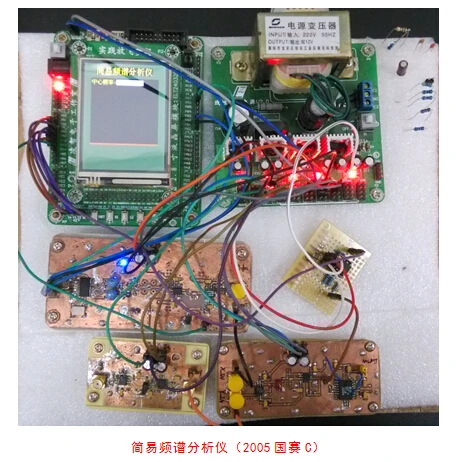

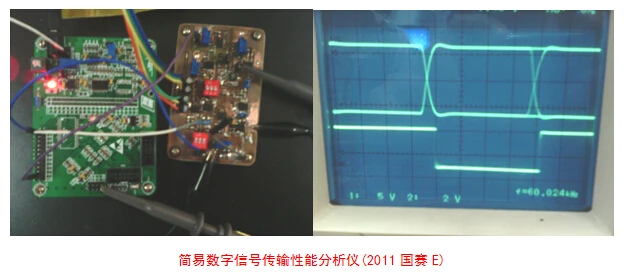

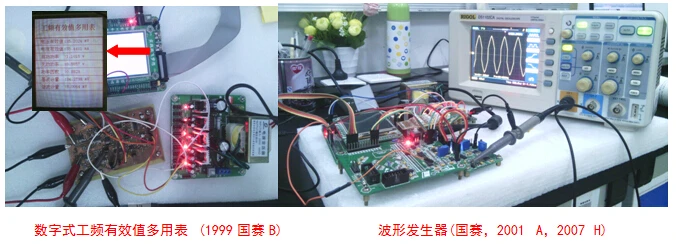

Таблица2Примеры некоторых проектов электронных соревнований, завершенных этой версией и доской развития

4Вы знаете, для включенияFPGAСистемы, из-заFPGAПомехи высокоскоростного сигнала часто делают всю систему нестабильной. Вся система должна быть1,2 в,3,3 В,5 ВИсточник питания, эта плата для разработки-всего одна+ 5 ВИмпульсный источник питанияВход,Идеальная схема электропитания иПечатная платаМакетОн может гарантировать надежную работу всей системы.

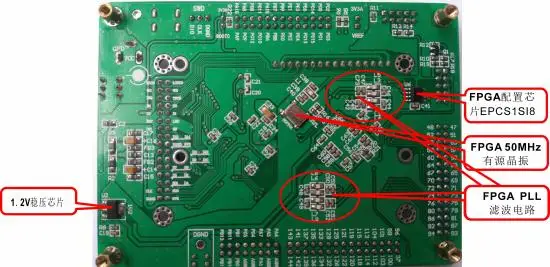

5Дизайн платы очень важенОбратите внимание на деталиЭто обеспечивает большое удобство для отладки системы и перечисляет несколько деталей дизайна, как показано на рисунке.3Он показан.

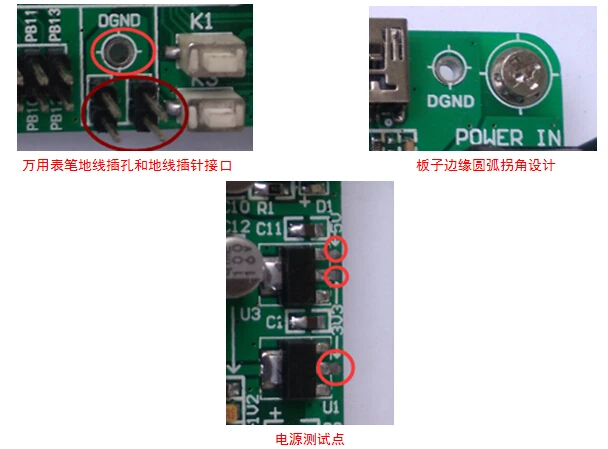

Рисунок 3 детали дизайна

6,Уникальные рекомендации по разработке и проектные Примечания. Основные точки знаний, процесс проектирования и процесс отладки разработаны в рутине. Утверждено руководство по разработкеВырезая лишнийПринципы, такие как FPGA learning, сильно отличаются от традиционного обучения. В этой макетной плате чипы FPGA используются только в качестве периферийного чипа, поэтому в соответствии с нашими тщательно организованными учебными программами методы и методы проектирования FPGA могут быть освоены примерно через 1 месяц.

7Полный набор информацииБудьте лаконичны и точноИ отказывается накапливать кучу людей, которые находятся в убыток. Теперь сеть разработана на высокой скорости и может загружать много данных, но не вся информация полезна. Чтобы сократить время выбора и переваривания данных, поддерживающие Материалы изготовлены из классики.

Есть много особенностей макетной платы, мы не будем перечислять один за другим. Благодаря глубокому использованию доски разработки мы доставим вам больше сюрпризов. Скажем, слова дяди Чжао беншань: «Кто знает, кто знает»!

3 Аппаратные ресурсы платы разработки

Развитие фронтальных ресурсов

Внешние ресурсы Совета по развитию

4 Экспериментальный режим

STM32Система

СистикЭксперимент с задержкой Эксперимент по задержке программы
Световая петля2ИндивидуальныйСветодиодЛегкий экспериментLCM1602Эксперимент с жидкокристаллическим дисплеем характерного типа
Эксперимент с матричной клавиатуройTFTAFSMCЭксперимент по методу реализации
TFTGPIOЭксперимент по методу реализации ВспышкаЭксперимент
Эксперимент с внешним перерывом Сенсорный экран SPIЭксперимент по методу реализации
Сенсорный экран GPIOЭксперимент по методу реализации SDКарта SPIЭксперимент по методу реализации
SDGPIO картыЭксперимент по методу реализации Эксперимент времени задержки таймера
Выход таймера ШИМЭксперимент Эксперимент по измерению ширины импульса таймером
ЦАПЭксперимент ADCЭксперимент с групповым каналом управления
ADCИнъекции группа канала эксперимент Независимое наблюдение эксперимент
Эксперимент сна и пробуждения USBРеализация

Современная цифровая система

Компаратор данных 2Дорожный селектор
4Дорожный селектор Кодировщик
3-8Декодер (Чехол для использованияОписание инструкции) 3-8Декодер (Используйте if .. ElseОписание инструкции)
Полный аддер Трехгосударственный двунаправленный драйвер
4Счетчик бит Произвольное целое делитель частоты
Регистр данных
Импульсный генератор кромки для параллельной конверсии
Блокировка назначения и неблокировка назначения чтение только использование памяти ПЗУ
Использование FIFO память типа FIFO для случайного доступа к памяти
Дизайн генератора штрихового кода и Распознавателя для светодиодной лампы на основе FPGA
Циклический кодовый кодировщик и циклический кодовый декодер

Интегрированная система

На основеSTM32F103VCT6Простой Цифровой измеритель частоты
Высокоскоростная счетная система
МГенератор последовательности
Микроконтроллер иFPGAASPIПередача данных
На основеFPGAЦифровой прибор для измерения разницы фаз
Конструкция импульсного источника волны с переменным коэффициентом мощности
На основеSTM32Дизайн простого источника сигнала
На основеFPGAПоловинное Целочисленное делитель
Дизайн системы приема и приема данных на основе USB
