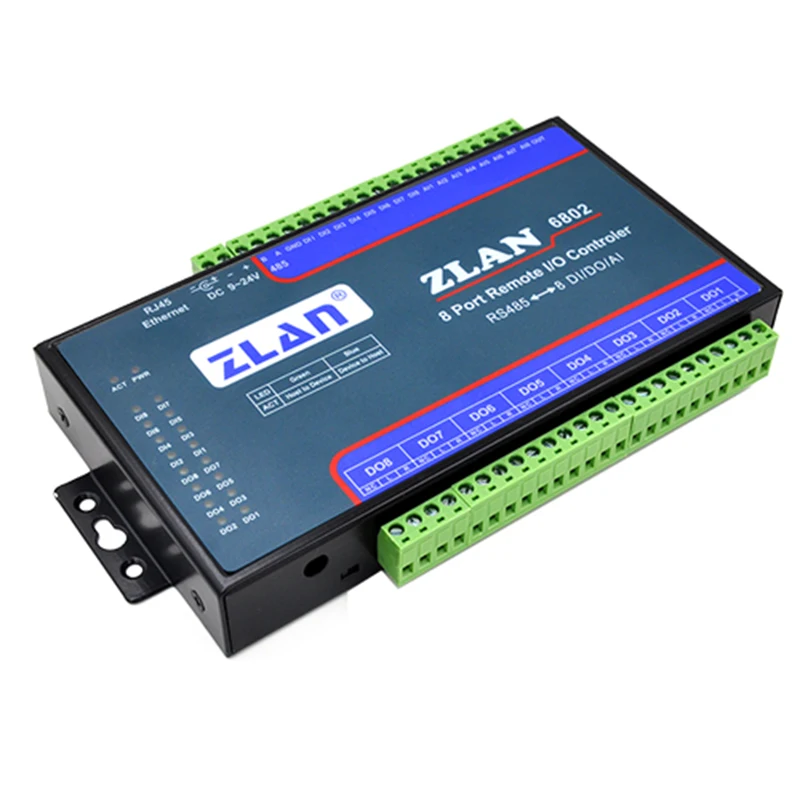

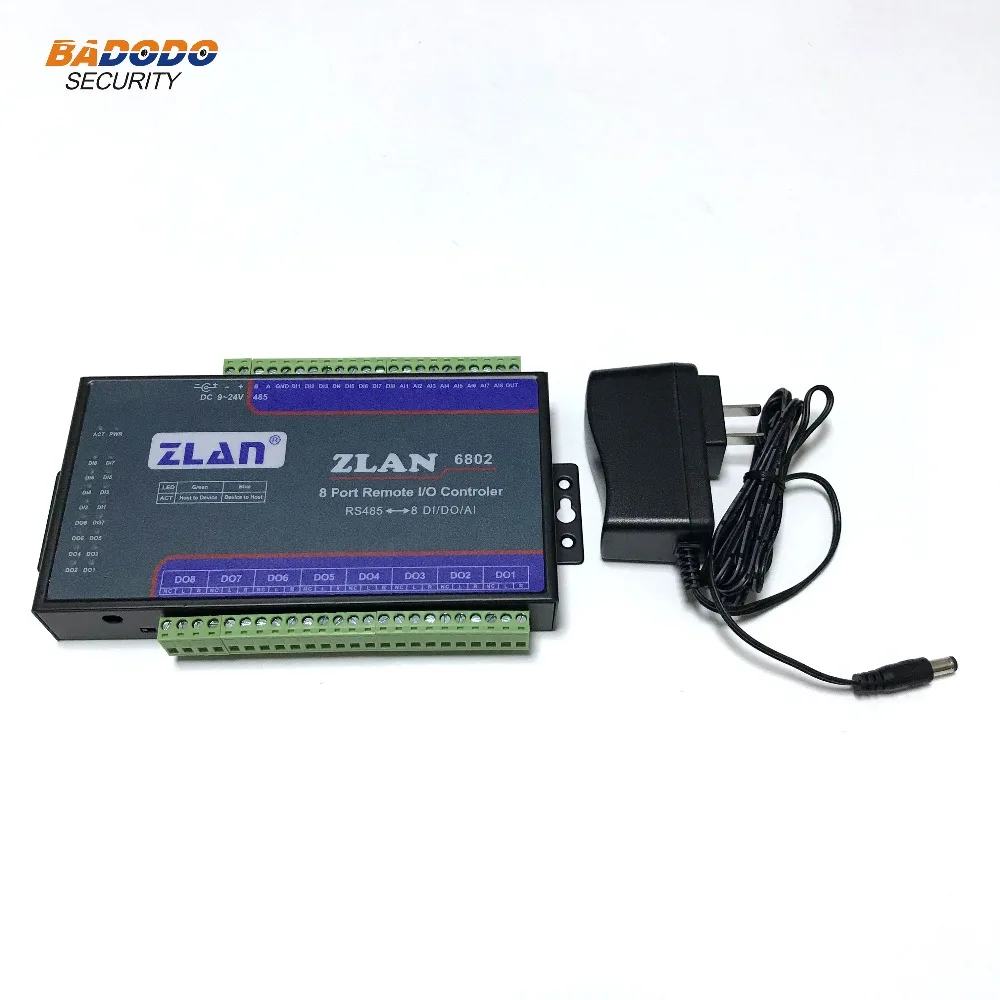

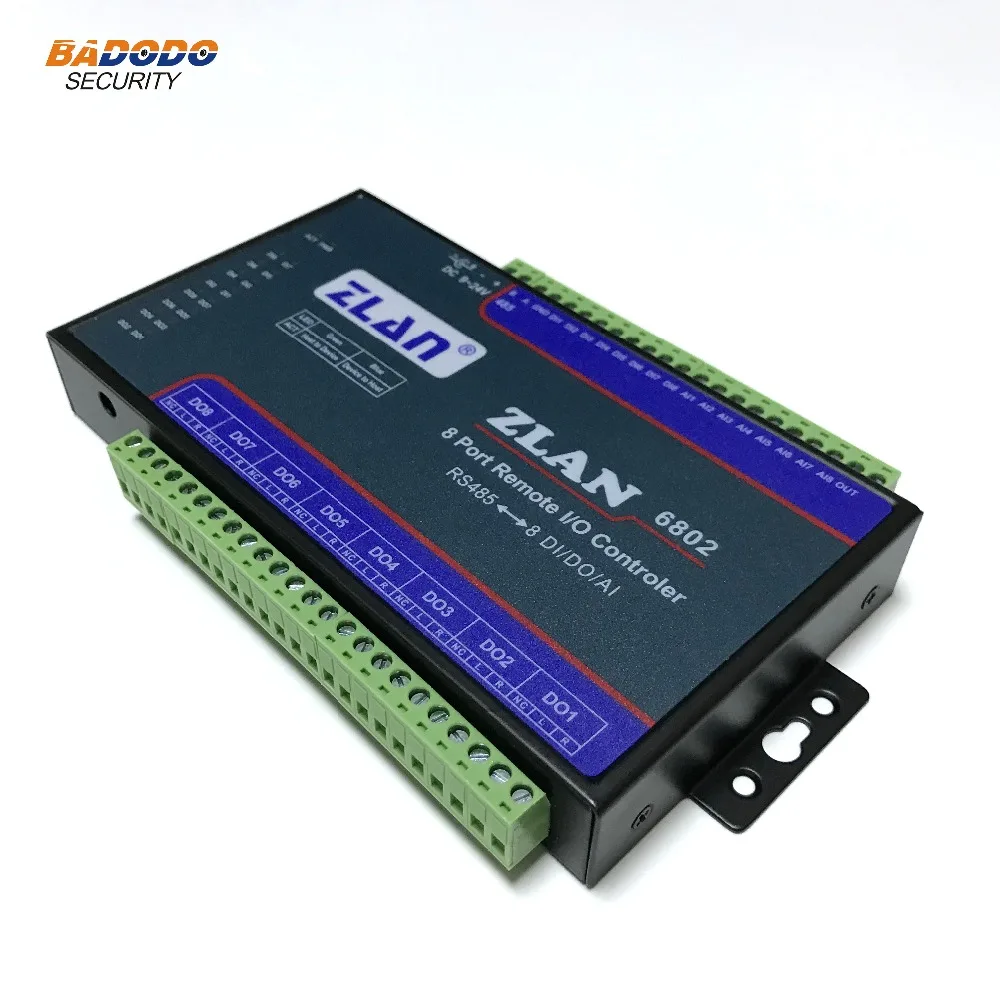

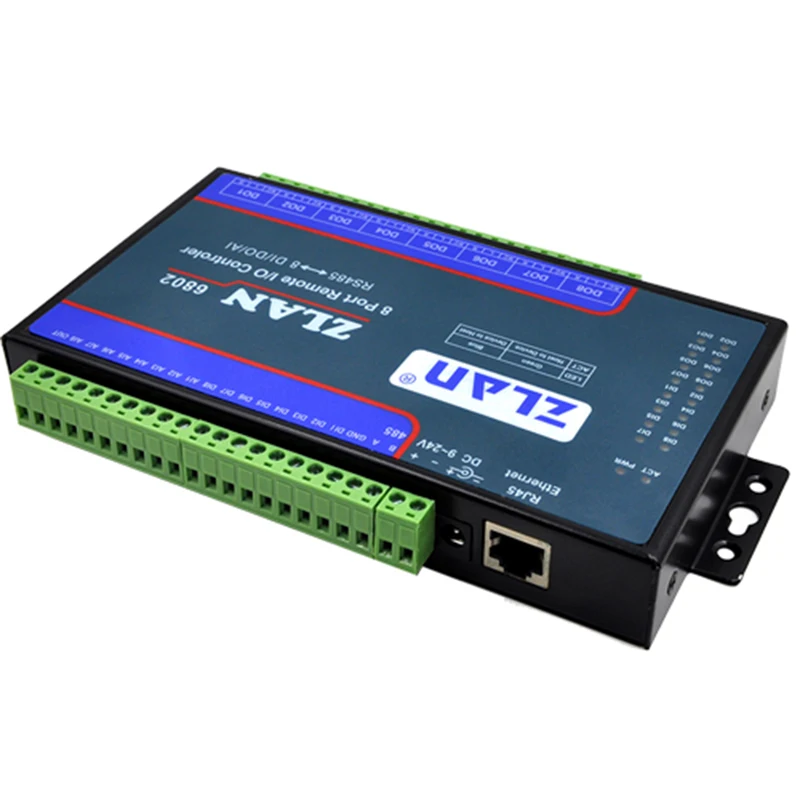

ZLAN6802 8 Каналы RS485 дистанционного ввода/вывода

Краткая информация

ZLAN6802 составляет 8 каналов пульт дистанционного ввода/вывода контроллер запущена на заводе Shanghai zlan после ZLAN6042. Контролируемые каналы от 4 каналов 6042, расширяющихся до 8 каналов, включая 8 каналов цифрового ввода (DI), цифрового выхода (DO), аналогового количества входного сигнала (AI). DI поддерживает сухой контакт и влажный контакт с оптоизолятором; DO-это релейный выход с мощностью 5A 250VAC или 5A 30VDC; до 4 каналов AI вход поддерживает 0 ~ 5 В Входное напряжение, после 4 каналов поддерживает 4 ~ 20 мА входной ток, точность 10 бит. ZLAN6802 поддержка метода связи RS485.

ZLAN6802: это контроллер IO с помощью шины RS485 для управления. По сравнению с ZLAN6842, он поддерживает только протокол Modbus RTU, но низкая стоимость, подходит для использования шины RS485 для управления реле, сбора количества переключателей и аналогового количества. По умолчанию скорость передачи данных составляет 9600bps, может быть установлен на заказ.

Особенности

1) 8 каналов цифрового входного количества:

Поддержка пассивного переключателя (сухой контакт) и активного уровня (влажный контакт).

Диапазон активного уровня ниже:

VCC Напряжение

Низкий уровень диапазон

Высокий уровень диапазон

24V

0~17V

17~24V

9V

0~3V

3~9V

2) 8 каналов цифрового количества выход:

Выходной Тип-релейный выход (5A @ AC250V/DC30V).

3) 8 каналов аналогового входного количества: по умолчанию первые 4 канала 0 ~ 5 В входного напряжения, после 4 каналов 4 ~ 20 мА. При необходимости, можно изменить любые каналы на 4 типа ниже:

(1) Входной сигнал тока: 4 ~ 20 мА (Если вам нужен аналоговый вход, пожалуйста, сначала свяжитесь с нами и дайте нам приложение, потому что текущий сигнал может иметь некоторые проблемы с нашим продуктом)

(2) Входное напряжение сигнала: 0 ~ 5 В

(3) Входное напряжение сигнала: 0 ~ 10 в

(4) сопротивление Входное сопротивление: 0 ~ 10k или датчик температуры и влажности резистора и т. Д.

4) 8 каналов переключают значение Входное состояние и 8 каналов переключают значение выходное состояние оба имеют независимый индикатор, может немедленно узнать переключатель Входное/выходное состояние через индикатор.

5) предоставляет демонстрационное программное обеспечение с дистанционным управлением IO, управляемое RS485, может демонстрировать управление IO и сбор данных AI для устройств.

6) может предоставить полные инструкции управления RS485, удобные для интегрированного развития инженера.

Параметр

Рисунок

Размеры:

Д х Ш х В = 9,2 см× 19,7 см × 2,5 см

Параметры последовательного порта (ZLAN6802)

Интерфейс RS485, 1200 ~ 115200 (по умолчанию 9600bps), 8 бит данных, нет четности, 1 стоп бит

Программное обеспечение

Верхний протокол:

MODBUS TCP/ MODBUS RTU

Низкоуровневая связь:

Ethernet, RS485, Wifi

Скорость передачи реле (время отклика)

ZLAN6842/ ZLAN6802По уровню поверхности:<30 мс

AI Вход Тип

Входной сигнал тока: 4 ~ 20 мА

Входное напряжение сигнала: 0 ~ 5 В, 0 ~ 10 в

Сопротивление сопротивление Входное сопротивление: 0 ~ 10k или резистор-тип датчик температуры влажности и т. Д.

Потребляемая мощность (реле в не вытягиваемом состоянии)

ZLAN6802: <12 мА @ 24 В

ZLAN6842: <92mA @ 24V

ZLAN6844/6844N <220mA @ 24V

Защита окружающей среды

Рабочая температура:

-40 ~ 85℃

Температура хранения:

-45 ~ 165℃

Влажность:

5 ~ 95% относительной влажности
