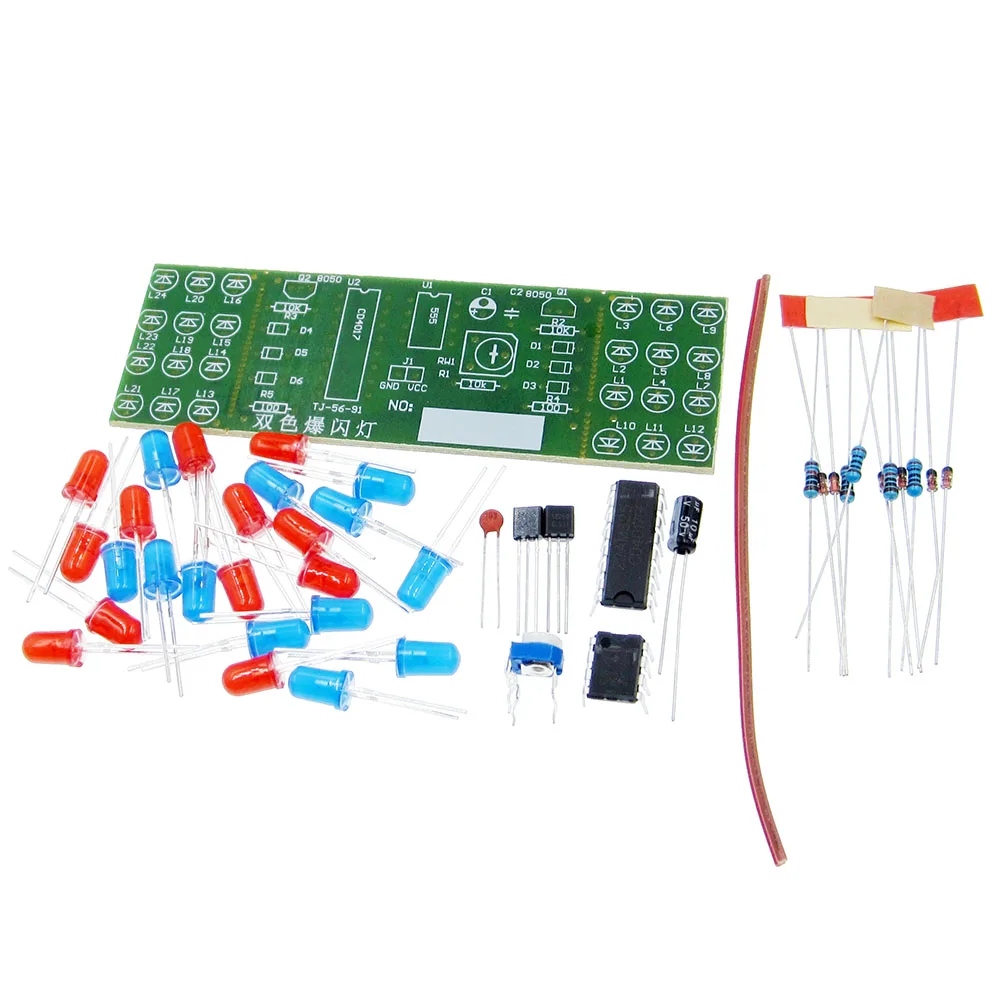

1. Введение:

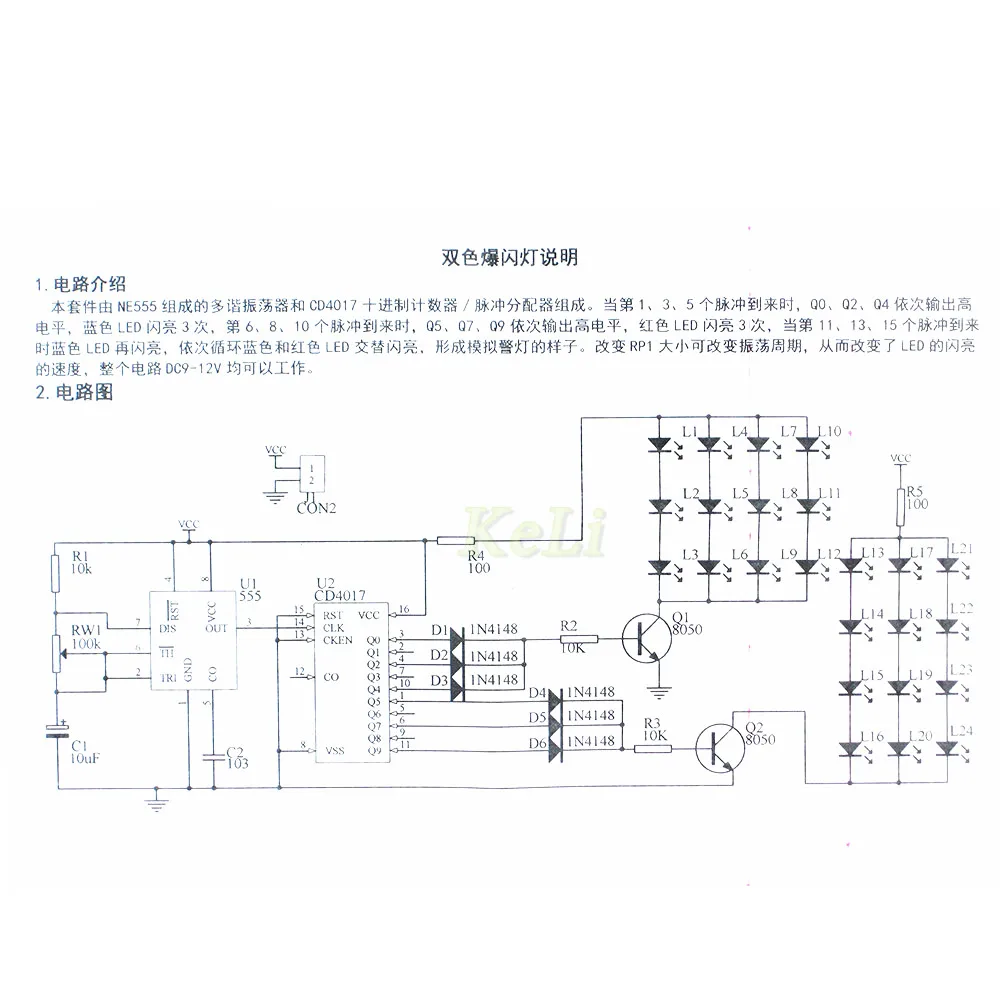

В этом люксе используется светильник-симулятор, изготовленный с NE555 и CD4017, Синий светодиодный и красный светодиодный попеременно сверкают в соответствии с импульсом. Мультивибратор, состоящий из NE555, будет иметь определенную частоту осцилляционного сигнала, отправляемого на CD4017 десятичный счетчик/импульсный распределитель, для подсчета. Когда 1,3,5 импульсов прибывают Q0,Q2,Q4 выход высокого уровня в свою очередь, синий светодиодный мигает 3 раза, Q5,Q7,Q9 выход высокого уровня в свою очередь. Красный светодиодный индикатор мигает 3 раза, Синий светодиодный мигает снова, когда 11,13,15 импульсов приходят, синий и красный светодиодный мигает поочередно циркулируя, чтобы понравиться сигнальной лампе. Изменение размера RP1 может изменить период колебаний, тем самым изменяя светодиодный световой поток, Весь DC9-12V цепи может быть обработан.

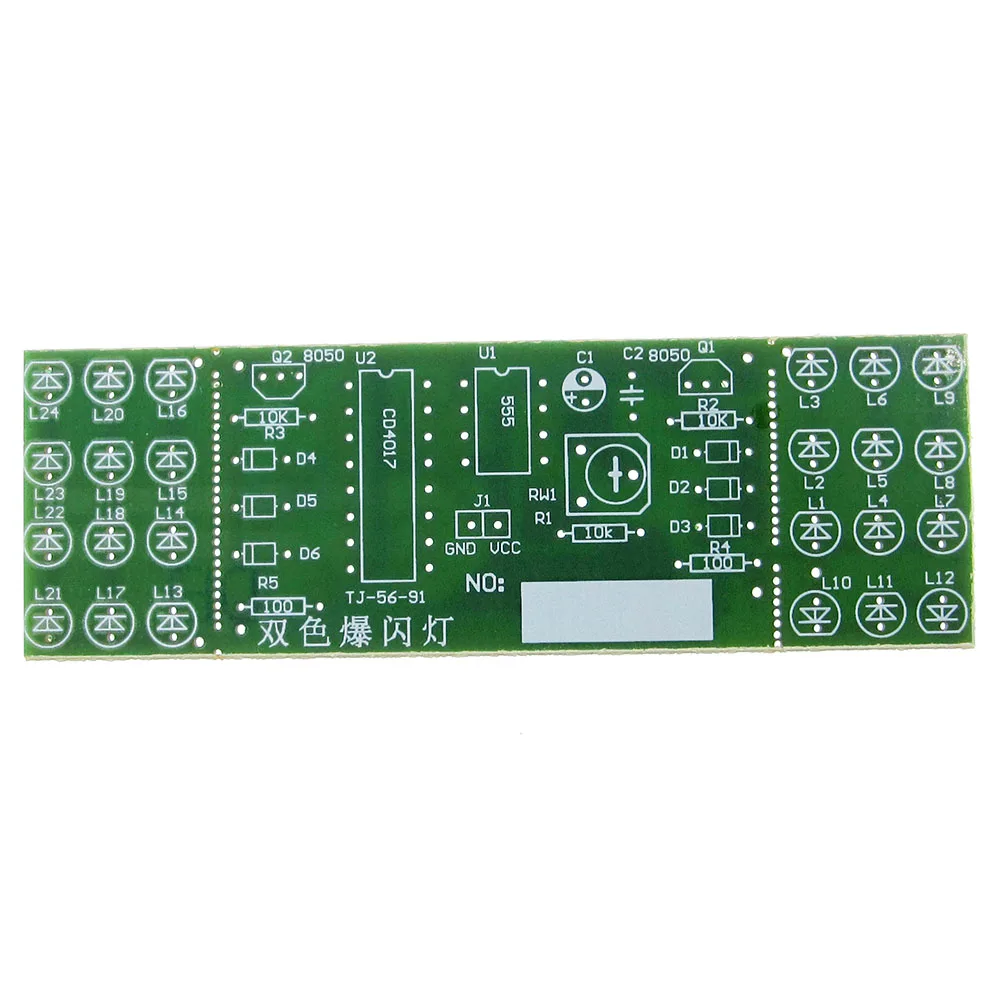

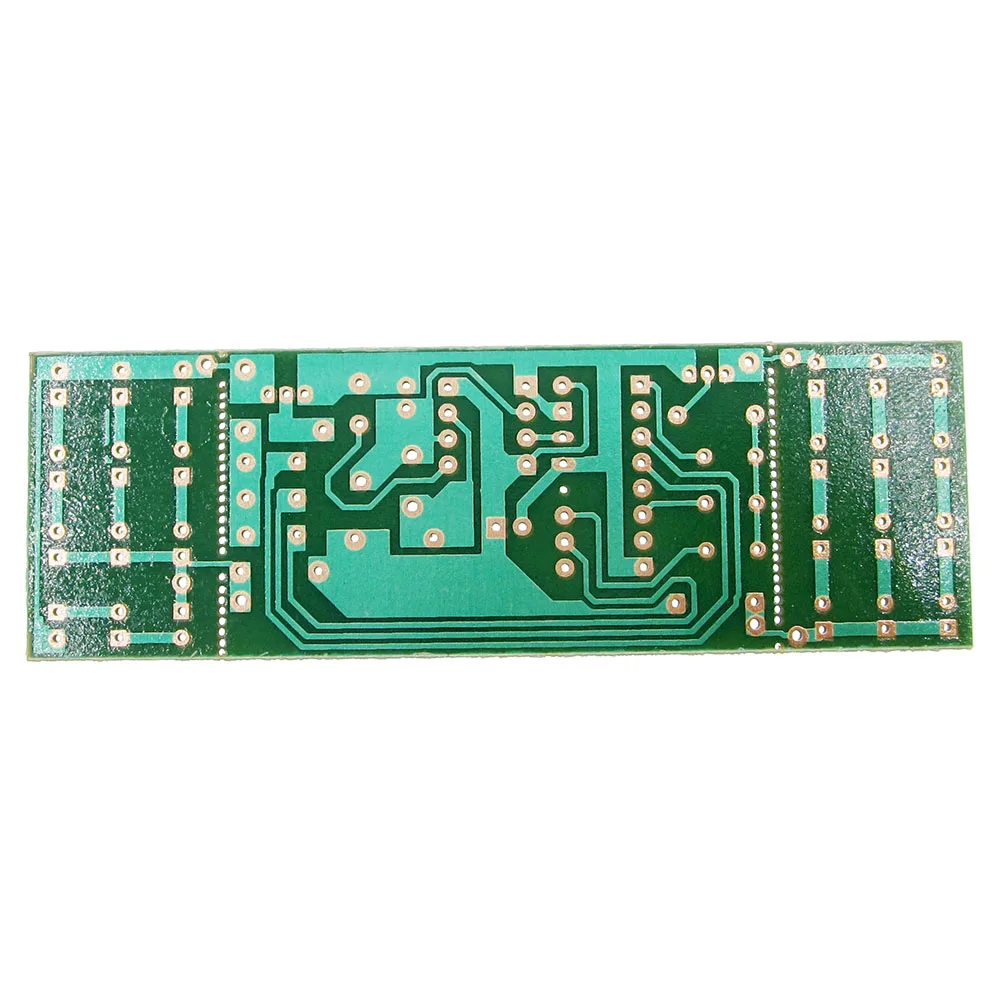

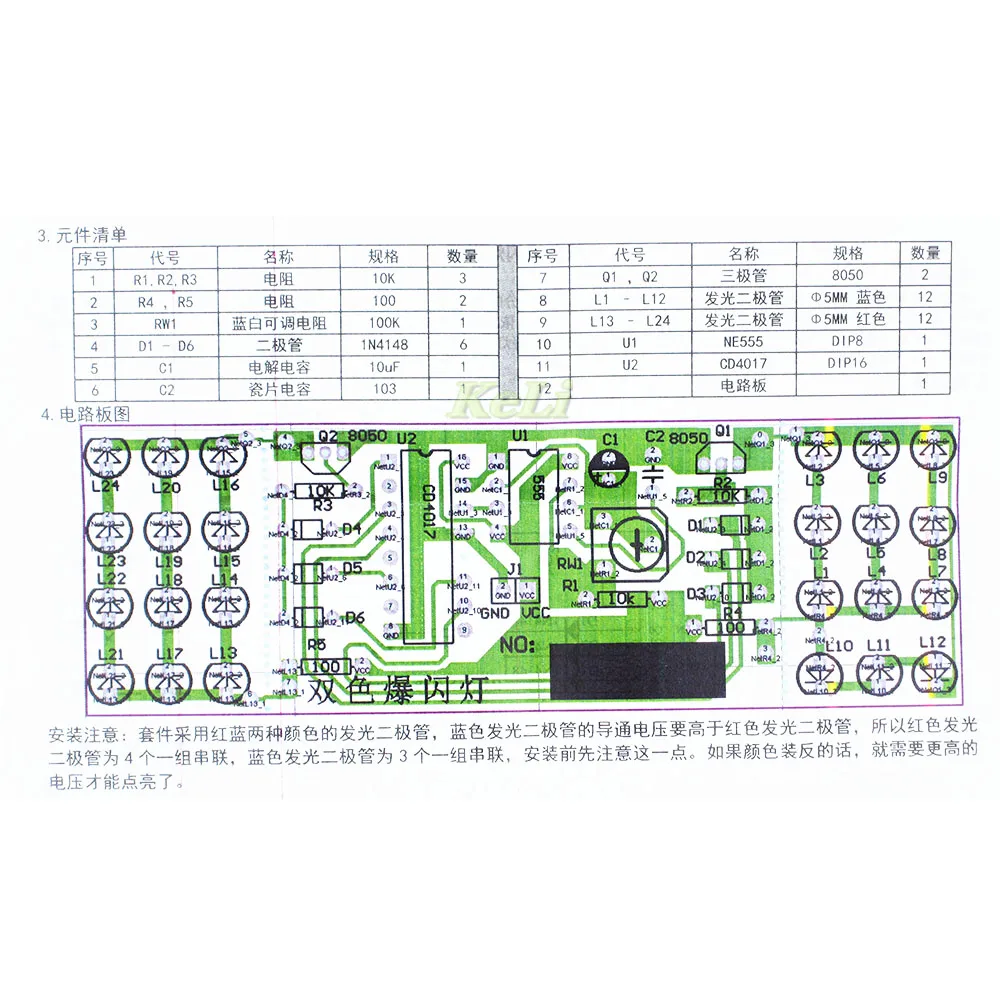

Красный мигающий светильник и синий мигающий светильник образуют доску отдельно, соединенную с основной доской через отверстие штампа. Если вам нужно установить в другое место отдельно или увеличить расстояние, вы должны отрезать через отверстие штампа, а затем подключить с Материнская плата с двумя проводами. Пожалуйста, обратите внимание на направление светодиодный индикатор при установке, особенно направление L11 и l12.r2 и R3 управления с яркостью светильник, вы можете изменить его соответствующим образом, диапазон 10-100 Ом.
