ZLAN5143 RS232 RS485 RS422 в Ethernet RJ45 конвертер Modbus RTU TCP шлюз конвертер скорость передачи данных многохост seiral сервер устройств

ZLAN5143 может осуществлять прозрачную передачу данных между RS232/485/422 и TCP/IP, легко создавать последовательные устройства, подключенные к Ethernet и Интернету, достигая модернизации сети для последовательных устройств. Поддержка полной дуплексной и бесперебойной связи порта RS232/485/422; RS485/422 встроены с защитой от молнии; RS485/422 и RS232 можно использовать одновременно без выключателя. Поддержка DHCP, DNS. Поддержка виртуального последовательного порта, оригинальное последовательное программное обеспечение ПК не требует каких-либо модификаций.

ZLAN5143 имеет функцию преобразования Modbus TCP в Modbus RTU, и подробное использование см. <Руководство пользователя Modbus Gateway>.

ZLAN5143-это высокопроизводительный Серийный Сервер устройств, разработанный ZLAN на базе ZLAN1003. Он обладает функциональностью и экономичностью. Имеет следующую картинку:

1) Три в одном последовательный порт: RS232/RS485/RS422 три в одном.

2) Режим промышленного электропитания: Он имеет клемму, разъем питания два режима подключения питания, удобный для использования в промышленном использовании. Он может поставить 9 ~ 24V Широкий диапазон напряжения.

3) Использование TCP/IP стека протоколов с независимой интеллектуальной собственностью, стабильной и надежной.

4) Богатый индикатор, легко отлаживать. Он имеет 100 м-звено, светлый, чтобы указать кабельное соединение, звено, светлый, указывает на создание TCP соединений, и последовательный порт к TCP, TCP к последовательному порту имеет один индикатор, удобно обнаруживать, не был ли это главный компьютер отправлен данные или рабочий компьютер не ответил.

Особенности

1) поддержка полного дуплекса, высокая скорость преобразования и отсутствие потери пакета.

ZLAN5143-это первый тип полнодуплексного, непрерывного и недорогого серийного сервера в промышленности. Он поддерживает одновременную конвертацию между Ethernet и серией с большим объемом данных без паузы, а также без потери данных.

2) Высокая эффективность затрат.

ZLAN5143 разработан по концепции интенсификации, после обеспечения стабильности. Это требует затрат на модернизацию сетей в графе

3) Поддержка TCP сервера, TCP клиента, UDP модели, UDP многоадресной передачи.

4) поддерживает скорость передачи данных 1200 ~ 115200bps, размер данных 5 ~ 9 бит, четкость нет, нечетность, четкость, метка, пространство. Поддержка управления потоком оборудования CTS/RTS.

5) Встроенная 485/422 функция защиты от молнии, подходит для наружного 485/422 общения.

6) свободно оснащен нашим Windows Virtual Serial & Device Control Tool ZLVirCom. Он поддерживает виртуальные серийные и может использовать один ключ для поиска ZLAN5143 или изменения параметров.

7) предоставление библиотеки управления устройствами (библиотека Windows DLL). Пользователю удобно разрабатывать программы с VC, VB, Delphi, C + + Builder. Используйте функцию r для связи с ZLAN5143.

8) инновационный метод отключения, независимо от того, работает ли ZLAN5143 в режиме TCP сервера или режиме TCP клиента, он может автоматически восстанавливать соединение после поломки сети, чтобы обеспечить доступность данных в реальном времени.

9) благодаря встроенному веб-серверу его параметры могут быть изменены веб-браузером.

10) Поддержка DHCP, простое управление IP и решение проблемы слияния IP.

11) Поддержка DNS. Он удовлетворяет потребности сервера данных доступа через доменное имя.

12) Поддержка 100 TCP соединений связываются с сетевыми модулями одновременно.

13) как Клиент TCP, можно подключить к 8 IP-адресам назначения.

14) гибкий набор данных. Он выполняет все виды требований к серийной рамке данных.

15) режим UDP поддерживает режим динамического адреса назначения. Это помогает для многопользовательского манге одного серийного сервера.

16) Режим реального com-драйвера поддерживает использование 9-го бит для облегчения связи с milt-device. (9-й бит-0 означает рамку данных и 1 означает адресную рамку).

17) Поддержка поиска серийных серверов и изменения параметров через Интернет удаленно

18) поддержка параметров модификации защиты, предотвращение изменения в результате аварии. Поддержка работы с параметрами по умолчанию.

19) Встроенный 2 кВ Электрический плюс защита в RJ45.

20) высокая защита электромагнитных помех. С высокой защитой от электромагнитных помех SECC внешний корпус.

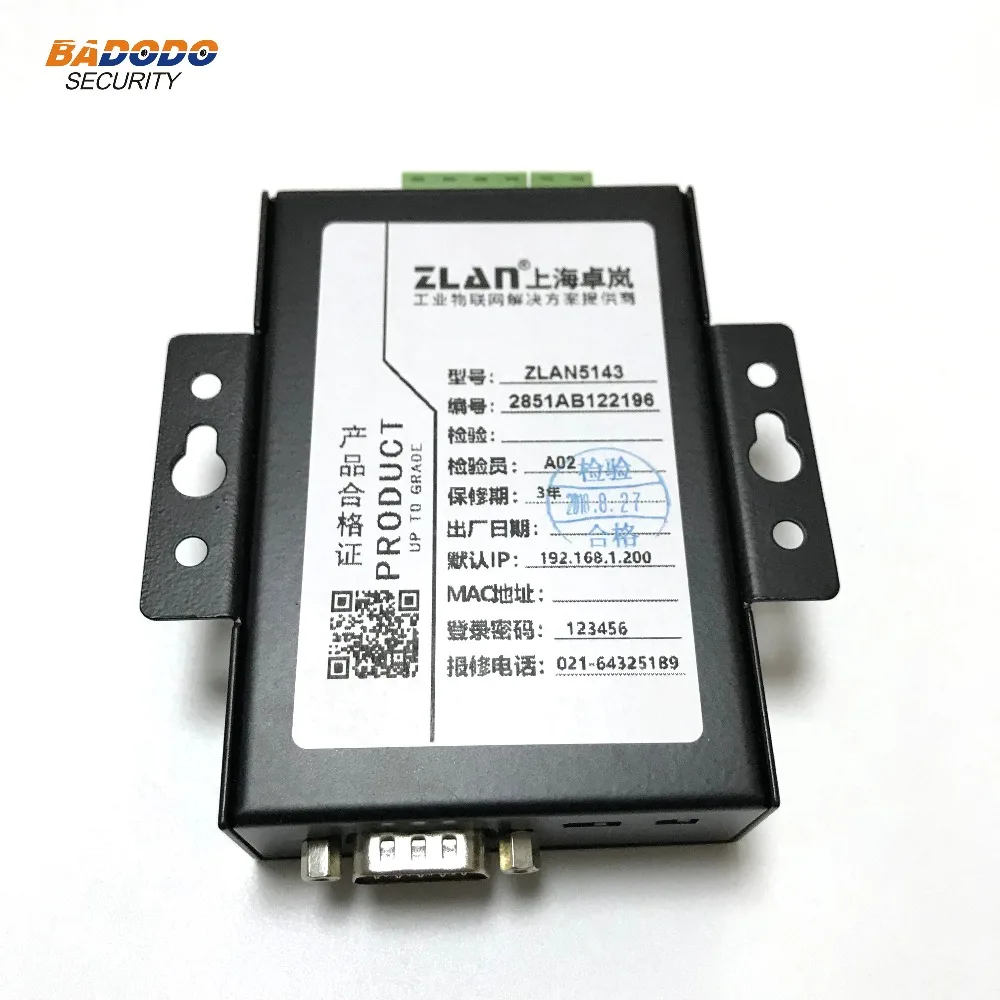

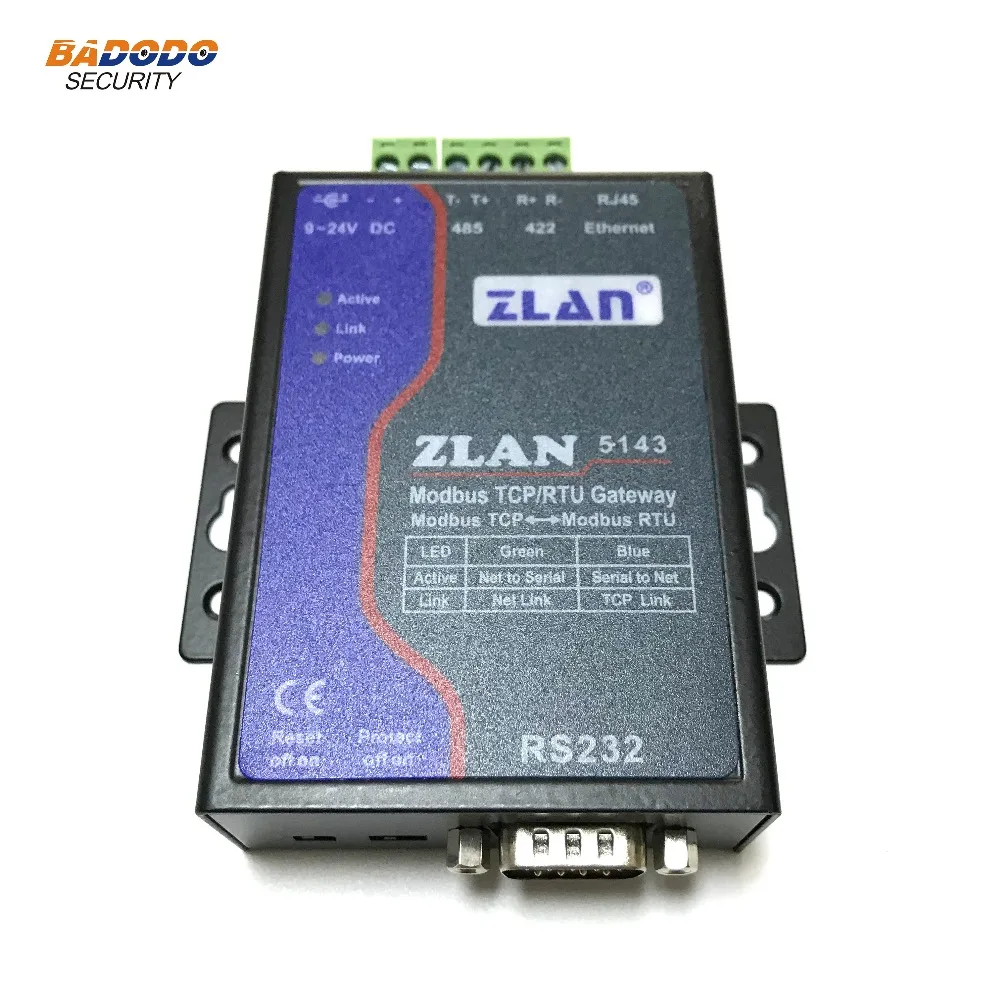

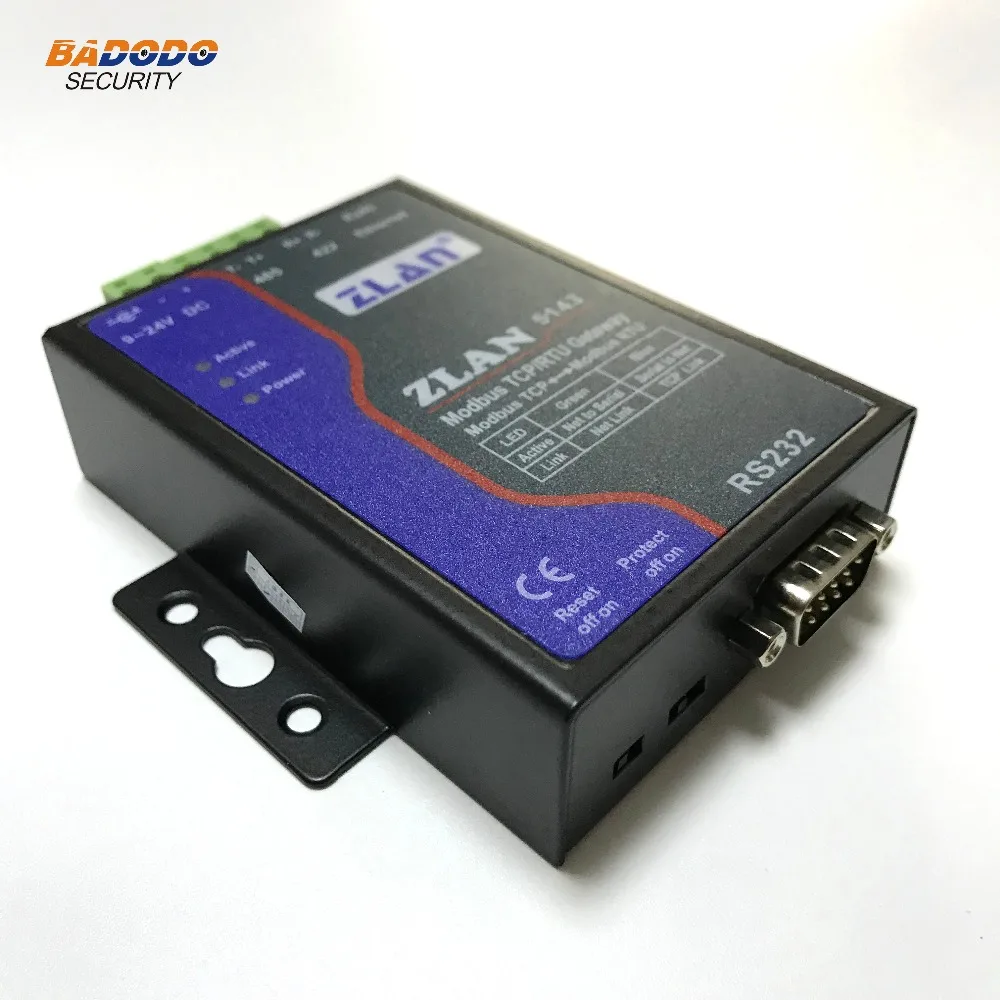

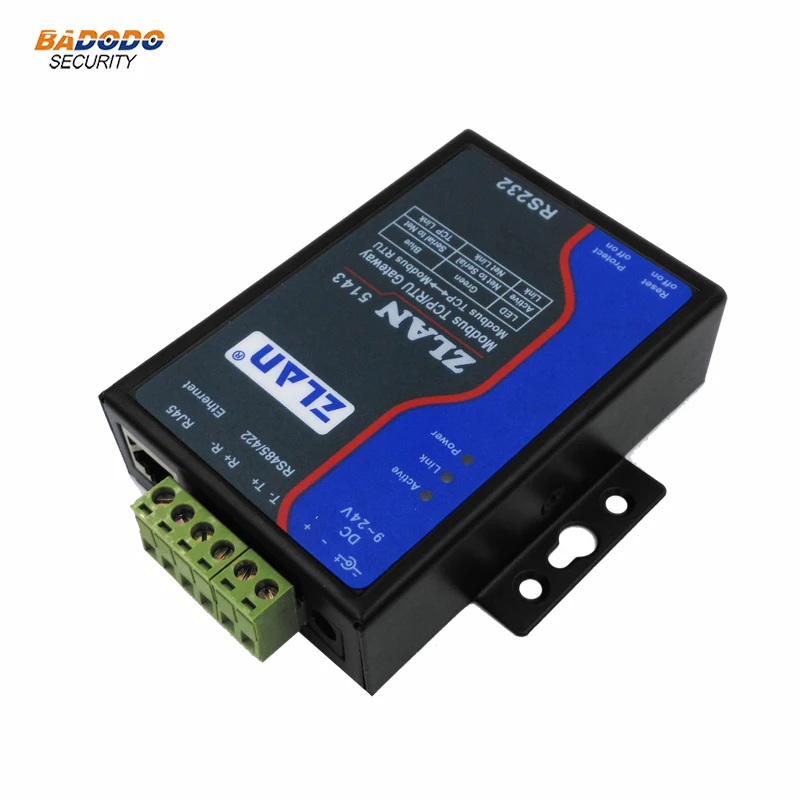

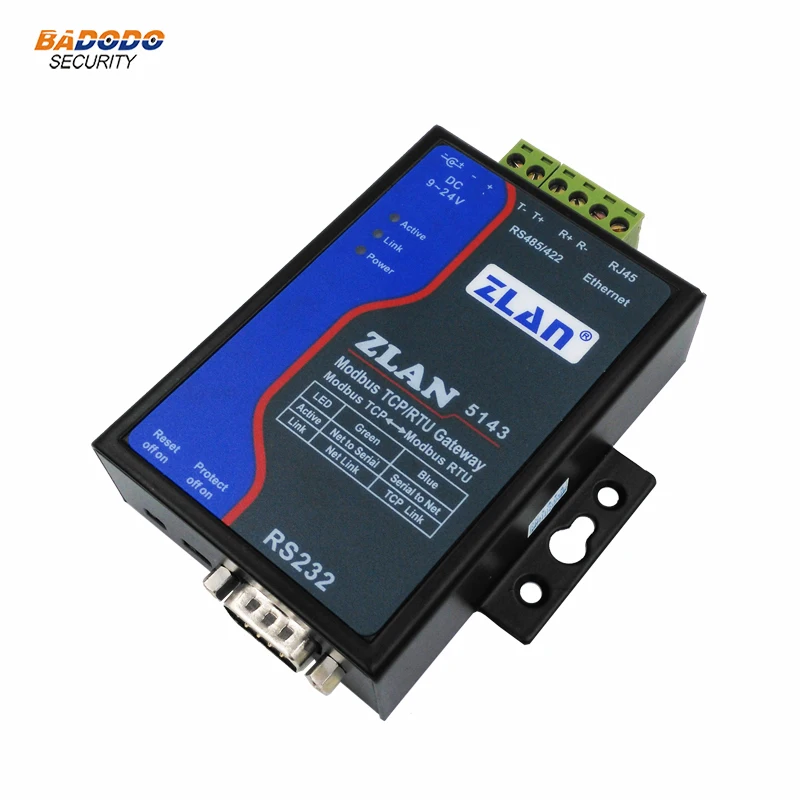

Рисунок

Интерфейс:

Серия: DB9 Male для RS232, 2-контактный терминал для RS485; Сетевой разъем RJ45; Разъем питания или терминал

Размер:

Д x Ш x В = 9,4 см x 6,5 см x 2,5 см

Интерфейс связи

Ethernet:

10 м/100 м, 2 кВ электрическая плюс защита

Серийный

RS485/RS232 x 1:RXD,TXD,GND

Серийные параметры

Скорость передачи данных:

1200 ~ 460800bps

Паритет:

Нет, нечетный, ровный, знак, пространство

Размер данных:

5 ~ 9

Управление потоком:

CTS/RTS,DTR/DSR,XON/XOFF

Программное обеспечение

Протокол:

ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, Modbus TCP

Метод настройки:

Розетка, Modbus TCP , ZLVirCom, веб-браузер, библиотека управления устройствами

Метод чистой связи:

Розетка, виртуальный сериал, библиотека управления устройствами

Режим работы

TCP сервер, TCP клиент, UDP, Real Com драйвер

Мощность

Мощность:

9 ~ 24 В постоянного тока.

Окружающая среда

Температура бега:

-40 ~ 85 ℃

Температура хранения:

-40 ~ 120 ℃

Влажность:

5 ~ 95% относительной влажности
