Конвертер с последовательным портом RS232/RS485/RS422 на TCP IP Однопортовый Ethernet

RM1641845738635998

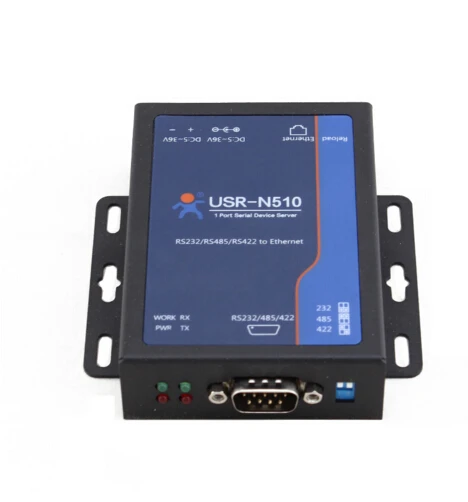

USR-N510 Последовательный RS232/RS485/RS422 к серверам устройств Ethernet Поддержка ModBus TCP к ModBus RTU



Введение

USR-N510-это один сервер последовательных устройств, который может реализовывать двунаправленный прозрачную передачу между последовательным и Ethernet. Больше не думайте о деталях, конвертации протоколов внутри сервера. Через простые настройки через веб-страницу или программное обеспечение настройки можно присваивать рабочие детали, реализовывать серийные данные и посылка TCP/IP данных прозрачной передачи.
Дополнительная защита: устройство имеет высокоуровневую защиту от источника питания, последовательного порта, порта Ethernet.
USR-N510 основан на процессоре ARM и интегрирован с протоколом TCP/IP. Пользователь может легко реализовать встроенную сеть устройств.

Особенности Совершенно новая аппаратная защита, высокоуровневая защита в последовательном порту, Ethernet порт и источник питания, подходит для более суровой промышленной среды. Cortex-M4 ядро, рабочая температура промышленного класса и стек протокола TCP IP, более стабильная. Коммутатора Ethernet 10/100 Мбит/с, Поддержка авто-MDI/MDIX Поддержка TCP сервера, TCP клиента, UDP, UDP сервера, Httpd клиентский режимы работы Порт может соответствовать 2 гнезда Поддержка сетевой печати Поддержка ModBus шлюз Поддержка виртуального последовательного порта и предоставление соответствующего программного обеспечения USR-VCOM Скорость передачи данных от 600bps ~ 230,4 K bps, поддержка 5 методов проверки: нет, нечетный, ровный, отметка, пространство Поддержка Статического IP, DHCP, может запросить сетевое устройство через протокол передачи UDP Предлагаем последовательный и сетевой протокол настройки, инструкции по ключевым кодам, пользователь может интегрировать функцию настройки параметров в их прикладное программное обеспечение Предоставить ПК TCP/IP socket примеры программирования, такие как VB, Andriod, IOS и т. Д. Встроенный веб-сайт, также можно настроить веб-страницу для пользователей. Кнопка перезагрузки, одна кнопка для восстановления настроек по умолчанию. RJ45 со звеном/индикатором данных светильник, встроенный изолирующий трансформатор и электромагнитная изоляция 2КВ. Глобальный Уникальный MAC-адрес, купленный у IEEE (начинается с D8-B0-4C), пользователь может определить MAC-адрес. Поддержка обновления прошивки через сеть Поддержка ARP доменного имени сервера Поддержка изменения сетевого порта (по умолчанию 80) Поддержка сохранения жизни, быстрое обнаружение мертвых звеньев. Поддерживает учетную запись и пароль, может использоваться для входа на веб-страницу и настройки сети. Поддержка одного канала WebSocket, реализуется двунаправленная Прозрачная передача между веб-страницей и серийным 0 Последовательная работа как RS232/RS485/RS422, DB9 Женский, обеспечивает RS485/RS422 конвертер Поддержка адаптера постоянного тока и 5,08-2 терминала питания, широкий диапазон 5 ~ 36 В Поддержка функции трансляции UDP Применение поле Промышленная передача данных, промышленная автоматизация Мониторинг безопасности и защиты, общественная безопасность Умный дом, контроль мощности, мониторинг окружающей среды, интеллектуальное сельское хозяйство Проверка дверей на работе системы посещаемости, Pos-система, система продажи риса Система автоматизации зданий, контроль мощности, система самообслуживания, система телекоммуникационной машины Применение

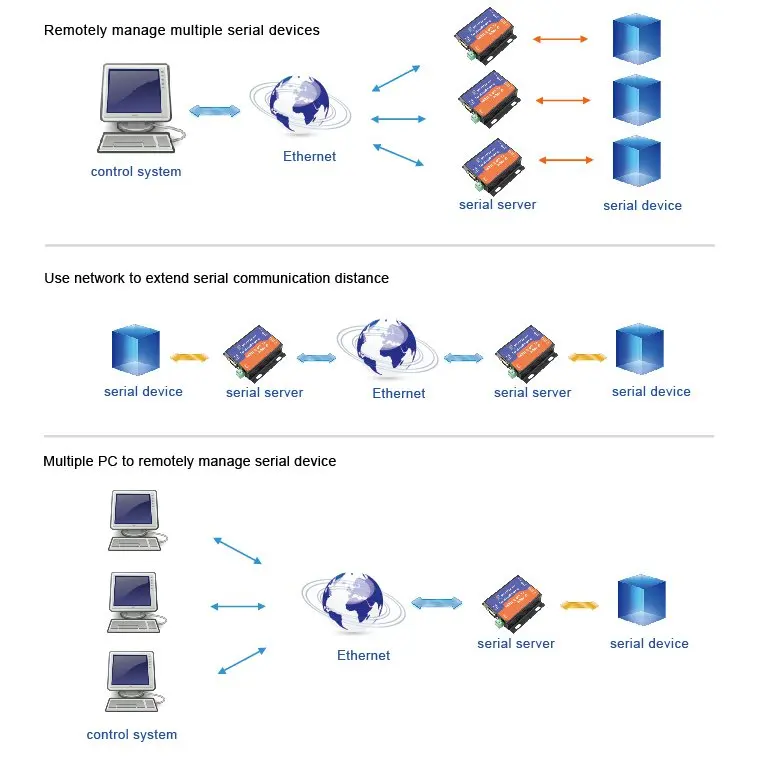

Простой Прозрачная Коробка передач

Прозрачная передача означает, что все, что передано, наше устройство играет роль канала и отправляет данные в цель без изменения. Оборудование для мониторинга на месте отправляет данные на серверах серийных устройств, прозрачный терминал передачи данных сам по себе, чашка терминала получает данные через последовательный порт и данные о посылка.

Различные методы настройки параметров

Настройки программного обеспечения
Загрузите программное обеспечение настройки, найдите соответствующие серверам последовательных устройств в локальной сети через сервер последовательных портов IP, имя, MAC адрес или номер версии. Затем установите необходимые вам параметры, в противном случае сохраните значение по умолчанию.
Настройки веб-страницы

Откройте браузер и inter по умолчанию ip-адрес серверов последовательных устройств. Откройте страницу входа последовательного сервера, введите имя пользователя и пароль (по умолчанию admin). После настройки параметра нажмите «сохранить» и «перезагрузка», затем установка начнет действовать.

Настройки команды Serial AT
Пользователь может установить параметр самостоятельно модулем, не пройдя через другой компьютер для настройки. Этот метод настройки используется в следующих ситуациях: пользователь должен настроить ip-адрес и ip-адрес назначения на сайте. На команда может удовлетворить спрос. После того, как MCU соединяет последовательный Серверный модуль с помощью TTL (UART), MCU может настроить настройки по команде.



Системы информация   Процессор Cortex-M4 Основная частота 120 МГц Флэш-память 512K байт Ethernet   Порты и разъёмы номер 1 Интерфейс Стандартный 8 pin RJ45 Скорость 10/100 Мбит/с, MDI/MDIX, автоматическое переключение между перекрестным и прямым подключением Защита 2 кВ изоляция электромагнетизма, оболочка изоляция Блокировка Сетевой протокол IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client Получить буфер Максимальный буфер 16k байт Серийный номер   Порты и разъёмы номер 1 Интерфейс Стандартный RS-232: DB9 Тип штифта, RS-485: 2 провода (A +,B-), RS-422 (A,B,Y,Z) Скорость передачи информации в 5,6,7,8 Стоп-бит 1,2 Проверьте Бит Нет, даже, нечетный, пространства, Марка Скорость передачи данных 600bps ~ 230,4 кбит/с Потока Управление RTS CTS Буфера Отправка и получение 2k байт соответственно Защита RS-485: Антистатический 2КВ, защита от молнии RS-485 подтягивающий и тянуть вниз резистор 2,2 кОм Программное обеспечение   Виртуальный Серийный (USR-VCOM) Windows 2000 или выше (32 бит/64 бит) Конфигурация Встроенная веб-страница, компьютерное программное обеспечение, последовательная команда Основной параметр   Размеры 88x81x24 мм Работая Temp. -40 ~ 85 °C (промышленность) Температура хранения. -40 ~ 85 °C, 5 ~ 95% RH (без конденсации) Вход Напряжение Постоянный ток 5 ~ 36 В Рабочий ток 53mA @ 12 В Мощность <1 Вт Подробнее   Сертификат CE,FCC,ROHS Гарантия 2 года
