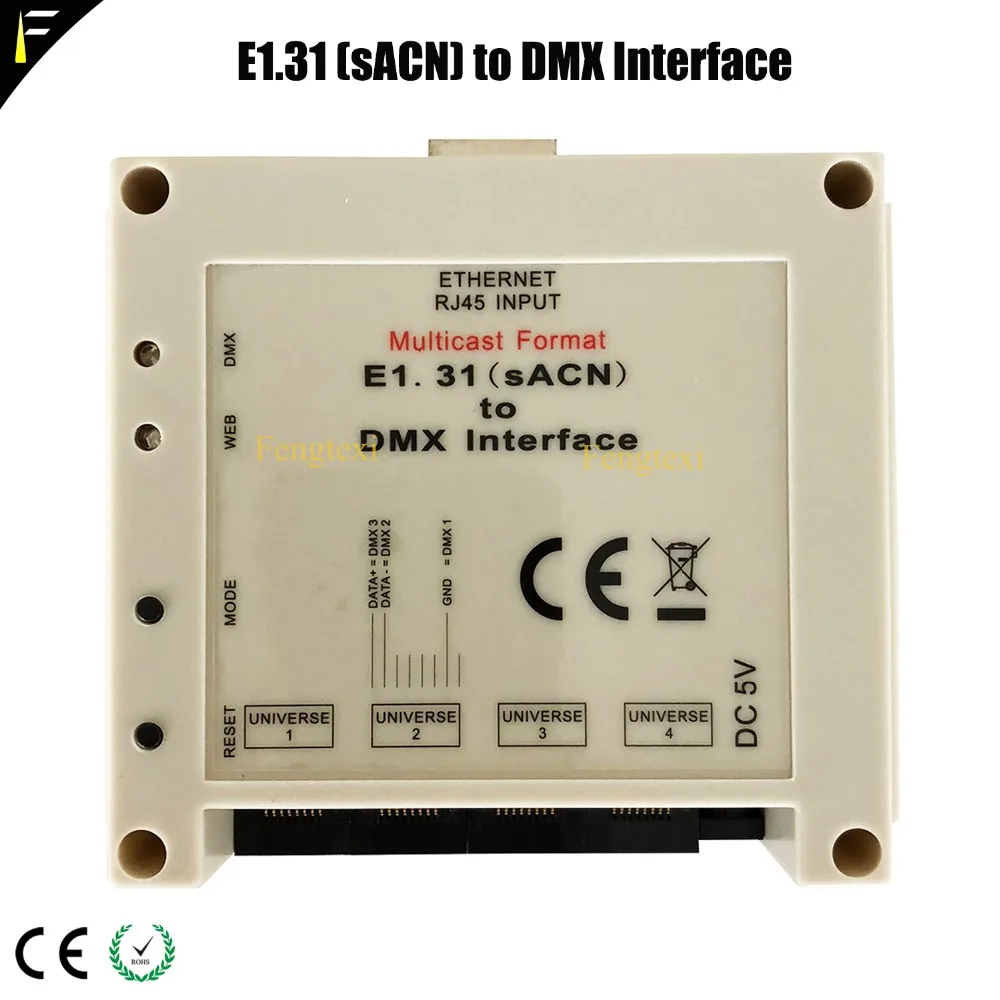

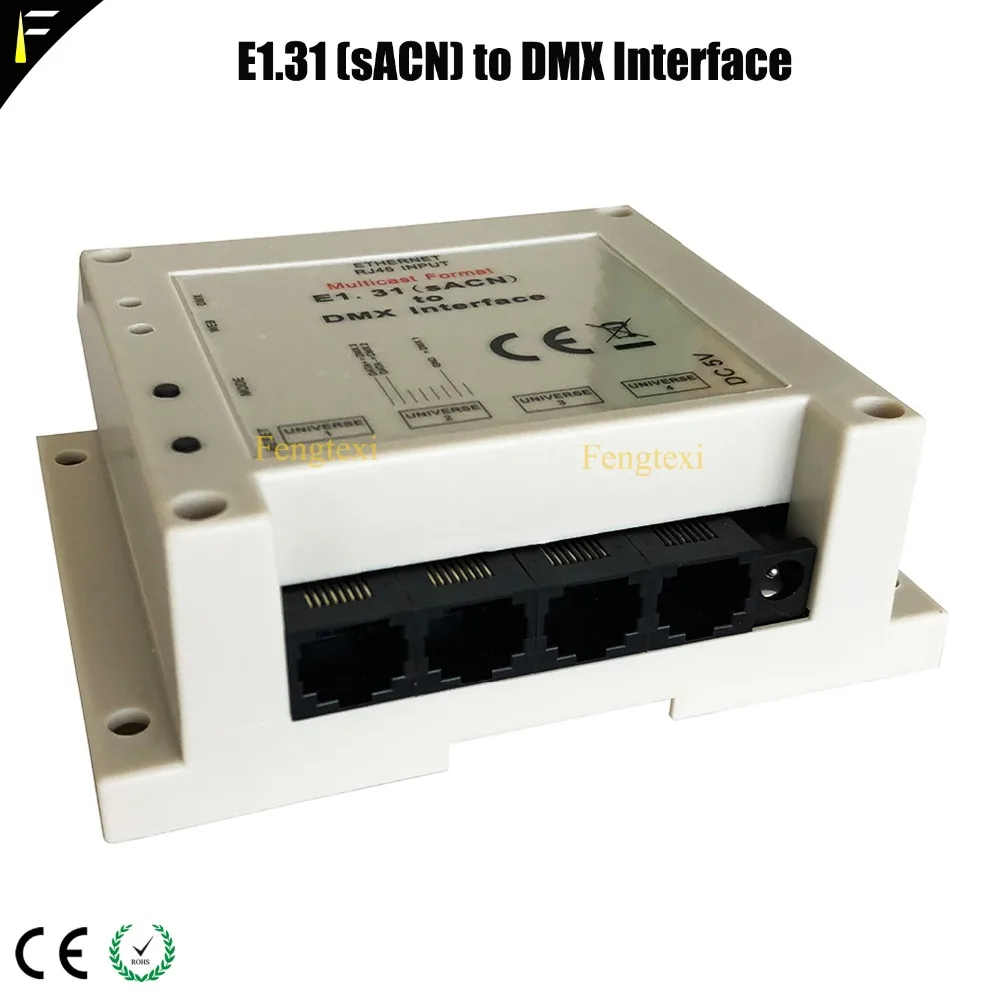

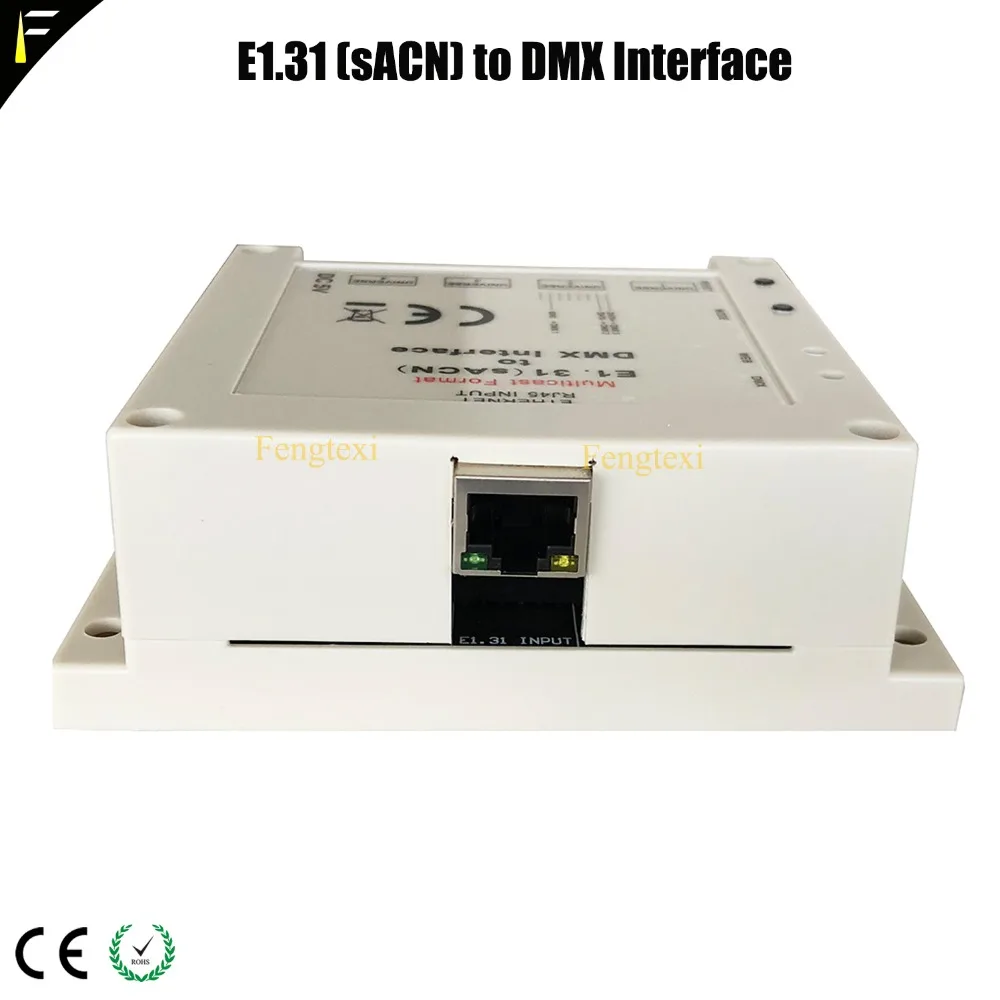

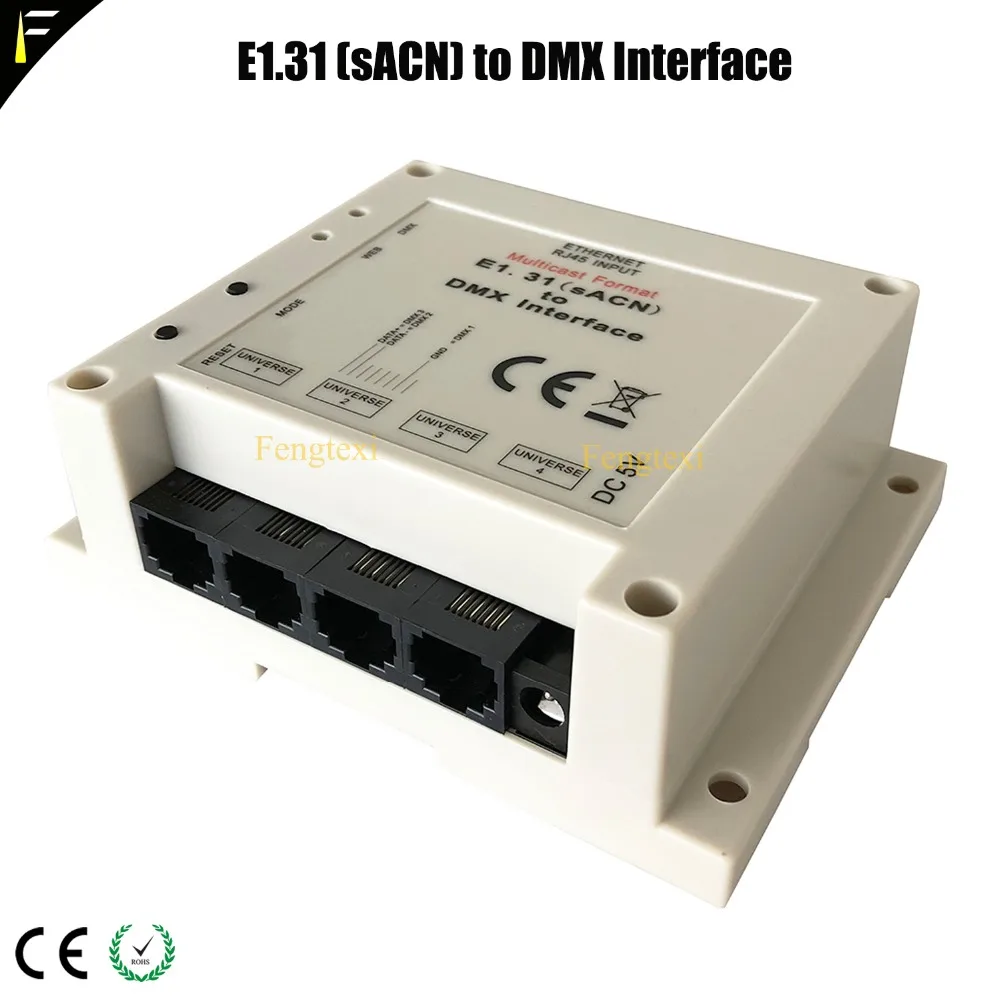

Мультиформат E1.31 (sACN) для интерфейса DMX/моста Madrix MagicQ 4 DMX Универсалы 2048



E1.31 (sACN) к интерфейсу DMX/мосту

Ручной загрузки: http://www.xzlgroup.com/e1.31todmx.pdf

Групповой формат

Вход: Протокол E1.31 (Streaming-ACN) по Ethernet

Выход: 4 DMX универсальные

AliExpress не поддерживает внешнюю ссылку, вы должны вручную ввести выше ссылку на адресную панель вашего веб-браузера.

Краткое описание продукта (1) E1.31 (sACN) к интерфейсу DMX/мосту, выход до 4 DMX вселенных. (2) E1.31 для DMX через Ethernet в формате Mutilcast, настраиваемый через веб-браузер. (3) Больше интерфейсов E1.31 для DMX с различными назначенными числами DMX universe можно использовать через подключение к сети (LAN) для достижения большего количества выходных данных DMX universes. (4) Совместим сКакие-либоПосылка программного обеспечения, которая поддерживает выход протокола E1.31 (sACN). Например, ниже программное обеспечение поддерживает выход протокола E1.31 и работает с интерфейсом E1.31 для DMX. Для установки вывода программного обеспечения просто выберите тип вывода E1.31 / sACN / ACN, нет необходимости в установке драйвера.

Совместимость программного обеспечения

(1) матрица (2) ChamSys MagicQ (3) Luminair (4) LSP: светильник Show Pro (5) лисица (6) lightjams (7) LOR: светильник-O-Rama (8) LightFactory (9) Щелкунчик (xlights) (10) Джинкс (11) QLC (контроллер Q светильник) (12) M-PC Martin (13) Ола

Посылка

Размер: 11,5 см x 9 см x H4 см;

Размер посылка: 16x16x6 см; G.W. : 370 г

Вспомогательное оборудование: (1) блок питания 5 в постоянного тока-1 шт. (2) один метр Длина CAT5 ethernet кабель-1 шт. (3) разъем RJ45 для DMX (XLR-3pin)-4 шт.

5 шагов руководство по быстрому запуску Шаг (1) Проверьте посылка, и вы найдете один E1.31 интерфейс DMX, один источник питания DC5V, один кабель RJ45 папа-папа CAT5 и 4 разъема RJ45 на выход DMX. Шаг (2) Подключите кабель CAT5 между разъемом RJ45 вашего компьютера (порт ethernet) и входным портом интерфейса. Шаг (3) Подключите светильники DMX к выходному порту интерфейса. Шаг (4) Подключите источник питания DC5V с интерфейсом. При начальном включении светодиодный индикатор «DMX» будет мигать 2 вспышки, и светодиодный индикатор «web' включится. Шаг (5) Откройте приложение программного обеспечения и выберите тип вывода E1.31 , sACN или ACN. И E1.31 к DMX готов к использованию. Теперь вы можете играть с вашим программным обеспечением и наслаждаться интерфейсом! Как отправлено значение по умолчанию интерфейса, как показано ниже, и может быть изменен/настроен через веб-браузер с помощью команд конфигурации. По умолчанию IP: 192.168.1.206 Выход по умолчанию DMX universe No.: RJ45 Jack 1 = выход DMX Universe 1 RJ45 Jack 2 = выход DMX Universe 2 RJ45 Jack 3 = выход DMX Universe 3 RJ45 Jack 4 = выход DMX Universe 4 П. С.: Вы можете присваивать любой номер Вселенной любому выходному порту RJ45 через веб-страницу конфигурации, такую как universe 123 к порту RJ45 1, Universe 666 к порту RJ45 2,... Если вы считаете, что указанное выше значение по умолчанию достаточно хорошо для вашей системы управления, вот оно и здесь вы идете и играете! Как открыть веб-страницу конфигурации Если вы включили интерфейс и подключили интерфейс непосредственно к разъему RJ45 вашего компьютера, и вам нужно немедленно открыть веб-страницу конфигурации, пожалуйста, выполните следующие действия: (1) Нажмите кнопку RESET для перезапуска интерфейса, затем нажмите и удерживайте кнопку MODE через несколько секунд, вы увидите светодиодный индикатор «Веб» и «DMX» вместе со скоростью одной вспышки в секунду. После 3 вспышек отпустите кнопку MODE! (2) Через несколько секунд светодиодный индикатор 'DMX' будет мигать 7 раз, а затем светодиодный индикатор 'WEB' включится. (3) Затем перейдите в свой веб-браузер и введите временный IP интерфейс 169.254.74.73 на адресной строке и нажмите клавишу ВВОД, вы увидите веб-страницу конфигурации. Примечание: сервер веб-страниц не работает непрерывно, потому что мост интерфейса E1.31-DMX способен только на 4 одновременных Интернет-соединения. Таким образом, несмотря на то, что первые 3 подключения могут быть посвящены получению данных DMX dimmer в течение полного времени, последнее соединение должно быть разделено между получением E1.31 к DMX и запуском веб-сервера. Вы можете подключить интерфейс E1.31 к интерфейсу DMX к маршрутизатору/коммутатору LAN или непосредственно к ПК. Чтобы получить доступ к веб-странице через E1.31 к статическому IP интерфейса DMX, необходимо поместить ваш маршрутизатор/ПК и интерфейс E1.31 в DMX в ту же подсеть, шлюз и DNS вашей сети. По умолчанию как-поставляется IP конфигурация интерфейса E1.31 к DMX как показано ниже. Статический IP: 192.168.001.206 Подсеть: 255.255.255.000 Шлюз: 192.168.001.001 DNS: 192.168.001.001

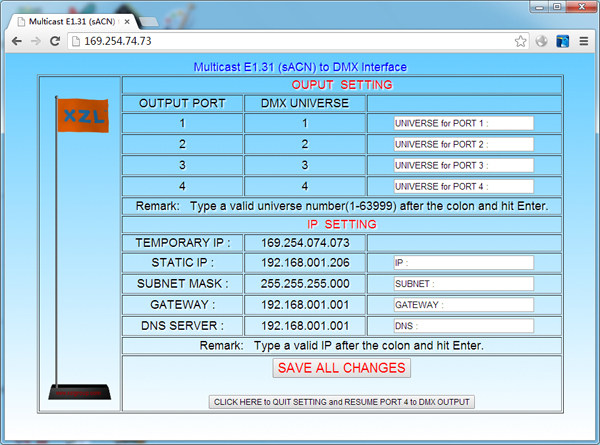

Конфигурация веб-страницы
