Описание:Особенности:



Новый MPPT зарядки Модуль, второй CN3722, импорт IC является корова!
Входной идеал диода анти-регургитация (3722 серия Schottky Анти-рефлюкс)
Двойной Nmos синхронный buck (3722 одиночный Pmos Schottky ВЫПРЯМИТЕЛЬ Buck)
600 кГц более высоких частотах (3722 только 300 К, большая потеря)
Вход солнечной энергии от обратного хода (обратный должен быть сгорел 3722)
Четыре клеммы, два солнечных знака, два аккумулятора положительный и отрицательный, встроенный цветной индикатор зарядки светодио дный

Характеристики цепи:
Солнечная ячейка максимальное отслеживание точки питания, выходной ток больше, чем ток солнечной панели, реальный ультра-эффективный MPPT, поддержка в пределах 5 В -В 24 В, 80 Вт солнечная панель (для более текущей зарядки с солнечной панелью рекомендуется, чтобы каждый модуль)
Выходное напряжение можно регулировать, автоматическое управление CC-CW (может поддерживать одиночные или многолитиевые батареи или литий-железо фосфатные или свинцово-кислотные батареи, высокомощный светодио дный и т. д.)
Вход идеального диода против рефлюкса, потери
Синхронное выпрямление ступенчатой цепи, высокая эффективность тепла небольшой
Полное управление зарядкой аккумулятора, полная остановка наполнения, не всегда струйка, Избегайте электролита сухой
Точность плюс или минус 0.5% отключения напряжения
Максимальная поддержка солнечной энергии: 80 Вт
Частота переключения PWM: 600 кГц, высокочастотное низкое сопротивление и высокая эффективность
Ток заряда устанавливается внешним резистором (предустановленный 5000ма)
Глубина разряда батареи trickle
Состояние заряда и индикация состояния зарядки для светодиодов (зарядка красного света/полный свет вкл/выкл без аккумулятора или без входа)
Функция мягкого старта
Напряжения батареи терминал защиты
При неиспользовании солнечной энергии также используется В адаптер для ноутбука 9-24 В, многоцелевой
7 Звезд Большой объем Murata фильтр конденсатор MLCC, SUMIDA медные индукторы, больше и более стабильный выходной ток
Готовые параметры:
Объем: мм 49 мм * мм 24 мм * мм 10 мм, ультра-компактный, штекер солнечной панели управления без давления
Входное напряжение: 5-В 24 В (абсолютный максимум 26 В в, рекомендуемое использование В менее 20 в вход должен быть больше, чем выходное напряжение, О.)
Выходное напряжение: 0.5% В -В 22 В ± 4,2 прецизионная регулировка потенциометра, только артериальное давление, выход будет ниже, чем вход
Выходной ток: по умолчанию 5A, покупка 16 или более может быть настроена на 2A, 2.5A, 4A, 5A, 8A, 5A или более предлагает добавить тепло
Предзарядный ток: по умолчанию 0,5а, в 0,1 раз выходной ток
Выходной ток: по умолчанию 0,5а, в 0,1 раз выходной ток
Эффективность зарядки В: 96% при 16 В вход 12V5A выход
Слив, когда не Зарядка: около 200uA

Инструкция по применению:
Нюанс! Первая зарядка, пожалуйста, внимательно Контролируйте напряжение аккумулятора, чтобы предотвратить перезарядку! Не защищенные литиевые батареи!
Эта цепь может использоваться только солнечное зарядное устройство с защитой литий-ионных, литий-железных фосфатов, свинцово-кислотных батарей.
Любые проблемы, вызванные взрывом батареи, магазин не несет ответственности!
Как показано в FIG baby, цепь не анти-реверс, реверс будет гореть! Положительный и отрицательный не ошибся!
Состояние Индикатора: выключено = Нет входа или не отвечает на батарею, красный = зарядка, синий = полный, красный мигает = сбой (например, температура, перенапряжение батареи)

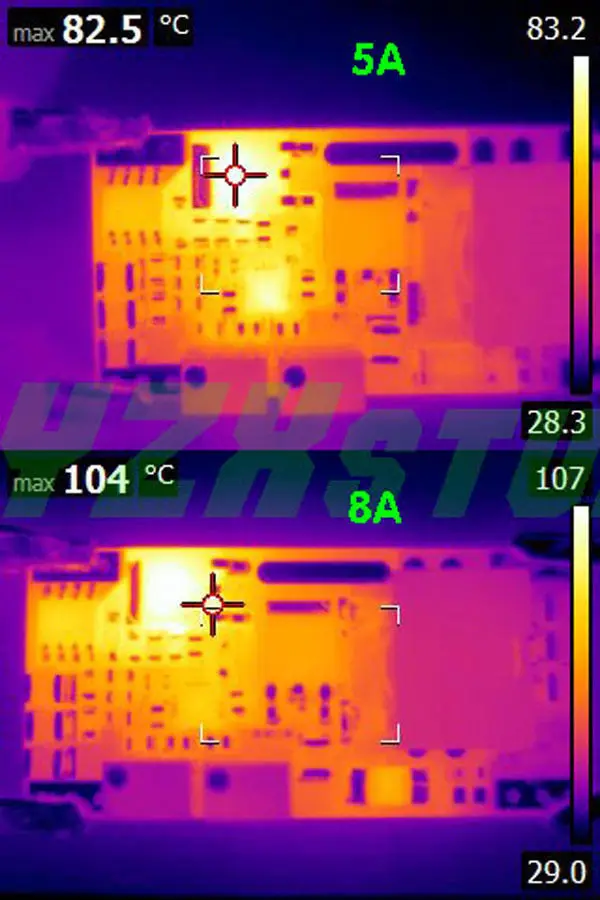

Чтобы приклеить плавники, рекомендуем приклеить к задней части печатной платы, возле входного положительного управления питанием, есть тепловая концентрированная область, см. следующий знак теплового изображения.
Используйте Регулируемый метод регулировки мощности:
1: Регулируемое напряжение MPPT солнечной энергии (В Номинальная Солнечная энергия 18 в обычно 15-В 16 в), подключенное к входам модуля.
2: мультиметр напряжение профиль измерительный модуль выходное напряжение, сначала по часовой стрелке Отрегулируйте потенциометр до mppt без выходного напряжения, а затем медленно Отрегулируйте потенциометр mppt против часовой стрелки, пока только не будет выход.
3: Регулируемая Напряжение питания для увеличения 1 В для обеспечения стабильной, мультиметр напряжение профиль измерительный модуль выходное напряжение, CV обрезки потенциометра, выходное напряжение колеблется (потому что батарея не присутствует) волатильность-это конечная остановка зарядки наивысшего значения напряжения, такого как колебания 8,4 В 8,0, Так конечная остановка зарядное напряжение 8,4 В. Для уменьшения волатильности может и электролитический конденсатор большой емкости на выходе.

4: выход доступа к базовому пустому аккумулятору, зарядный ток, измеренный амперметр, обрезка потенциометра позволяет MPPT максимальный зарядный ток (регулируется, что прямой Солнечный свет Солнечный), первый заряд, пожалуйста, внимательно изучите, правильно ли выходное напряжение для предотвращения перезарядки!

Различное эталонное Напряжение аккумулятора:
3,7 В литиевая батарея 8,4 В 3-4,2 В 2 строка 16,8 В 12,6 В 4
3,2 В литий-фосфатные батареи 7,2 В 3-3,6 В 2 строка 14,4 В 10,8 В 4
Свинцово-кислотные батареи 6 В -- 6,8 В
Свинцово-кислотная батарея 12 В-13,6 В
Не рекомендуется для зарядки аккумулятора NiMH или NiCd

Обнаруженная лихорадка: вход и В выход 18 в 12V5A 12V8A без тепла аэростатический


Посылка содержание

100% Фирменная Новинка
