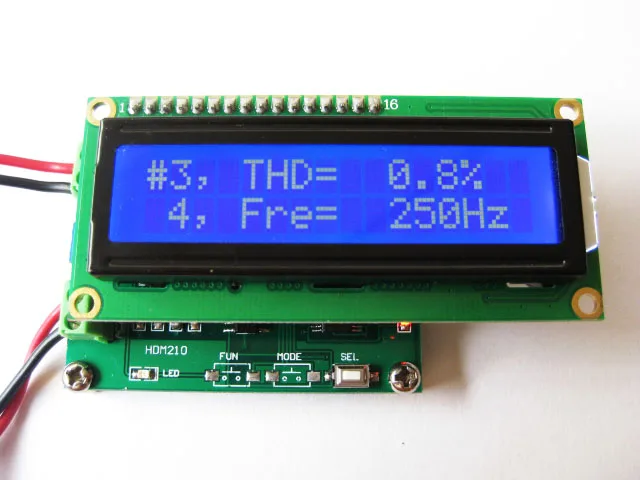

HDM210 анализатор гармонических искажений 10 Гц ~ 1 кГц|Датчик ABS| |

HDM210 ручной инструмент для гармонических искажений 1. Краткое описание: HDM210-это гармонический измеритель искажений, который в основном определяет соотношение сигнала синусоидальной волны к 3 гармоник. Большинство гармонических проблем вызваны 3 гармониками. 3 гармоник является второй по величине энергией основного компонента. Поэтому Мы фокусируемся только на нахождении 3 гармонических искажений в формуле 1. THD = V3/V1 * 100% (1) Примечание: V1: фундаментальные; V3:3 суб гармоник; THD: гармонические искажения; Две. Применение продукта: Измеритель гармонических искажений; Частотомер; Три. Таблица технических параметров: Серийный номер Пункт параметр единицы измерения 1 Диапазон измерения частоты 10 ~ 1000 Гц 2 Диапазон измерения напряжения 1 ~ 10 В постоянного тока максимальная амплитуда 10.0Vpp AC сигнал 3 измерения искажения 0,1 до 100% 4 рабочее напряжение 7 ~ 12 В постоянного тока 5 рабочих тока <50 мА 6 размер 56*45*20 мм Длина X Ширина X высота Четыре. Описание интерфейса и работы: (1) Описание ключа: SEL: выбранные параметры мониторинга; Жидкокристаллический дисплей Шрифт: Аннотация: # 1,1st = 0 показывает фундаментальное значение волны; 2,3st = 0 показывает значение гармоник в 3 раза. 3, THD = 0% показывает гармонические искажения 4, Fre = 0 Гц показывает частоту измерения Функция потенциометра RW1: Отрегулируйте значение умеренного напряжения для измерения. Светодиодный: будет светильник, когда входное напряжение будет слишком высоким. Пять. Соединение P1 определение подключения: Символическое значение 1 VDD модуль питания катода (7V ~ 12V) Мощность отрицательного полюса 2 GND модуля P2 определение подключения: Символическое значение 1 Входной сигнал переменного тока (максимальный вход 10Vpp) 2 входного сигнала переменного тока Интерфейс показывает:
