Контроллер шагового двигателя HM330 одноосевой 50 кГц импульс без потери частоты |

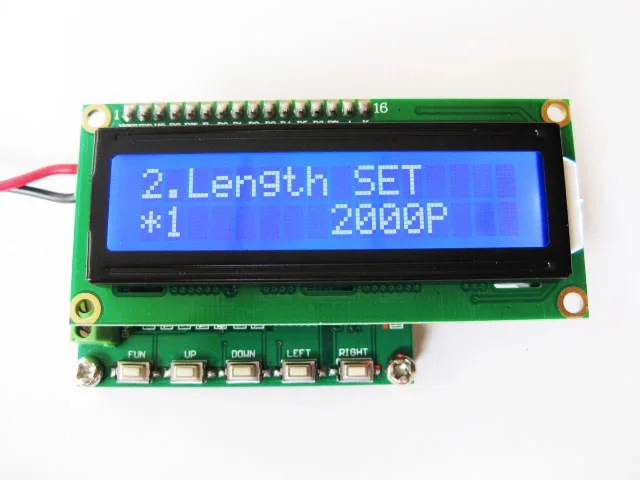

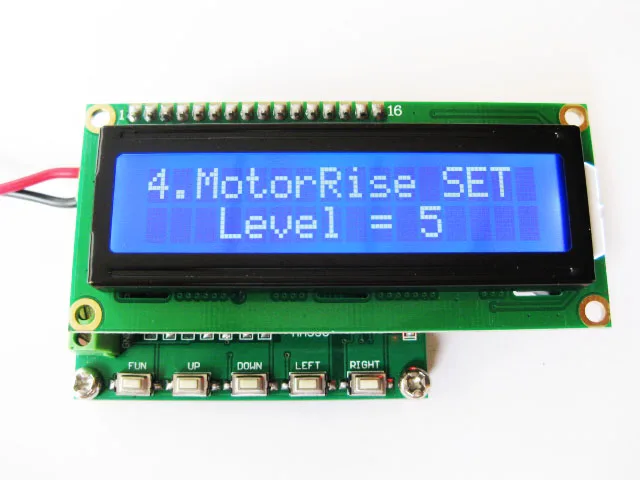

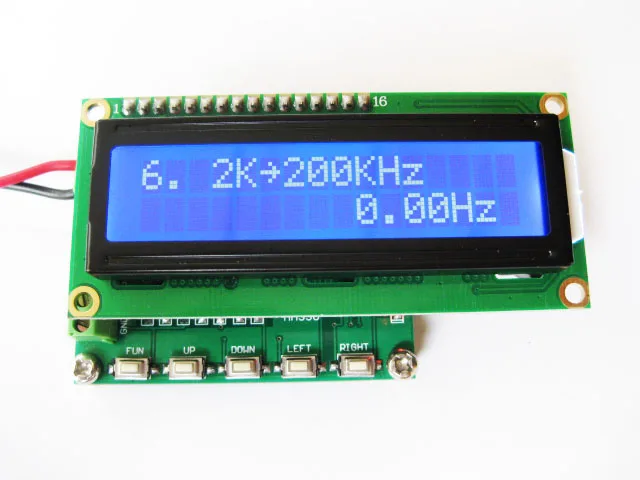

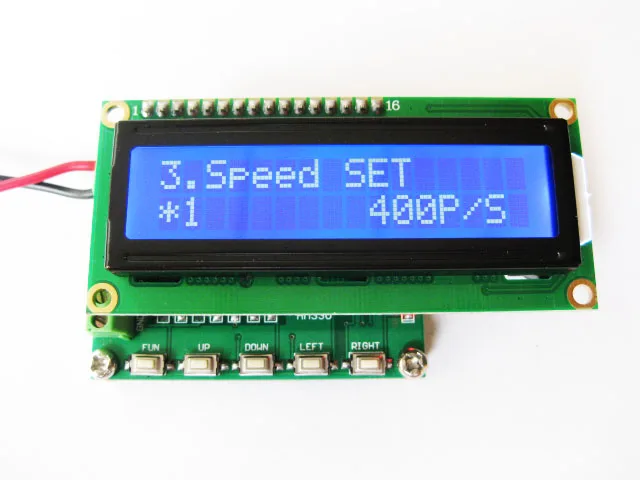

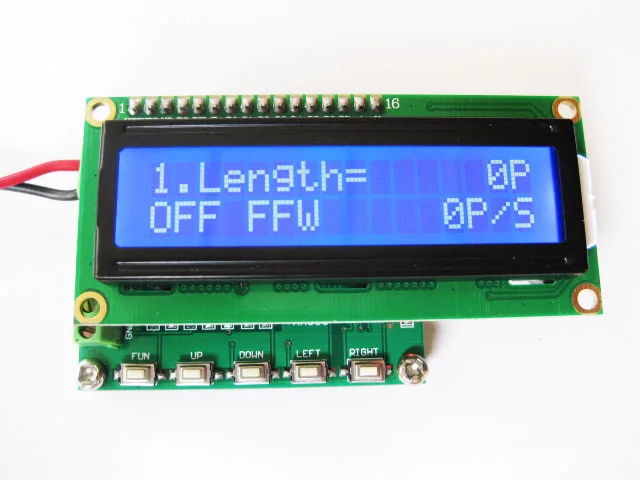

 1. Краткое описание:HM330-контроллер шагового двигателя с прикрепляемым частотным измерителем. Его принцип работы заключается в производстве переменного импульса для управления ускорением и замедлением двигателя.Инструмент имеет преимущества простой конструкции, удобной работы, стабильной работы, надежности и так далее.  Две. Применение:Широкий спектр авиации, техники, мощности, химической инженерии, строительства, медицины и многих других областях.  Три. Описание технических параметров:ПРИМЕЧАНИЯ по параметрам проекта серийного номера1 Диапазон длины 1 ~ 800000 ширина импульса шагового двигателя.2 скорости вращения диапазон 20 ~ 50000 импульса/секунды шаговый двигатель скорость вращения3 серии ускорения, 1 ~ 9 шаговый двигатель, 9 шагов для ускорения серии.4 Диапазон измерения частоты 1 ~ 200K Гц5 Тест Частота входное напряжение + 0,7 ~ 10 В постоянного тока6 Напряжение привода 5 в постоянного токаТок 7 дисков <30 мА8 Напряжение питания 7 ~ 12 В постоянного тока9 ток источника питания <30 мА10 рабочих температур-40 с ~ 65 градусов по Цельсию11 Температура хранения-40 с ~ 65 градусов по Цельсию12 размер 56*45*15 мм Длина X Ширина X высота Четыре. Описание интерфейса и работы:(1) Описание устройства: P/S (импульсный/секундный);(2) Описание ключа:Развлечения: функциональная клавиша; Вверх: последняя страница; Вниз: Следующая страница; Слева: клавиша «self»; Длина: клавиша «self»;4,1. Отображение интерфейса управления шагового двигателяИнтерфейс дисплей:Первая линия "1. Длина = **** P"Вторая линия «OFF FFW ***** P/S»Клавиша:Кнопка запуска/остановки: (слева: кнопка самостоятельного добавления);Вперед/назад ключ: (ROGHT: само уменьшение); 4,2. Набор ходячие длина шаговый двигательИнтерфейс дисплей:Первая линия "2. Набор длины"Вторая линия "* 1 ***** P"Клавиша:Развлечения: функциональная клавиша;Слева: самодобавляемый ключ;Длина: саморегулирующийся ключ;4,3. Установите скорость шагового двигателяИнтерфейс дисплей:Первая линия "3. Набор скоростей"Вторая линия "* 1 456 P/S"Клавиша:Развлечения: функциональная клавиша;Слева: самодобавляемый ключ;Длина: саморегулирующийся ключ;4,4. Установка ступенчатой серии ускорения двигателяИнтерфейс дисплей:Первая линия "4. Набор автоподъемов"Вторая линия «уровень = 5»Клавиша:Слева: самодобавляемый ключ;Длина: саморегулирующийся ключ;4,5. Комплект сохранение настраиваемых параметровИнтерфейс дисплей:Первая линия "5. Сохранить набор"Вторая линия «уровень = 5»Клавиша:Сохранить ключ: (веселье: функциональная клавиша)4,6. Измерение частотыИнтерфейс дисплей:Первая линия "6. 2K->200KHZ"Вторая линия "0,00 H"Клавиша:Установите Частотный диапазон ключа измерения: (слева: кнопка самостоятельного добавления)  Пять. СоединениеP1 соединение Разрешение:Символическое значение1 VDD модуль питания катода (7V ~ 12V)Мощность отрицательного полюса 2 GND модуля P3 подключение высокой четкостиСимволическое значениеВходной конец 1 плавника измерения частоты2 P2 шаг двигателя направление выхода. С вращением по часовой стрелке и против часовой стрелки) винты)3 P1 шаг двигателя импульсный выход. (CP)4 GND источник питания отрицательный электрод (заземляющий провод) 5,2. Применение процесс:Пожалуйста, прочитайте инструкции перед использованием:Пожалуйста, сделайте верные шаги, в противном случае это совершит ошибку.1. Установите длину двигателя.2. Установите скорость двигателя.3. Установка серии ускорения двигателя.4. Пускового двигателя
