LM358 “дышащими” световыми индикаторами электронный DIY Наборы забавные заводские

Примечание: Это наборы для самостоятельной сборки, нужно, чтобы вы собрали самостоятельно.



Свет меняется от яркого к темному, затем постепенно меняется от темного к свету, и он ощущается, как люди дышат. Широко используется в цифровых продуктах, компьютерах, аудио, автомобилях и других областях, имеет очень хороший визуальный эффект украшения.

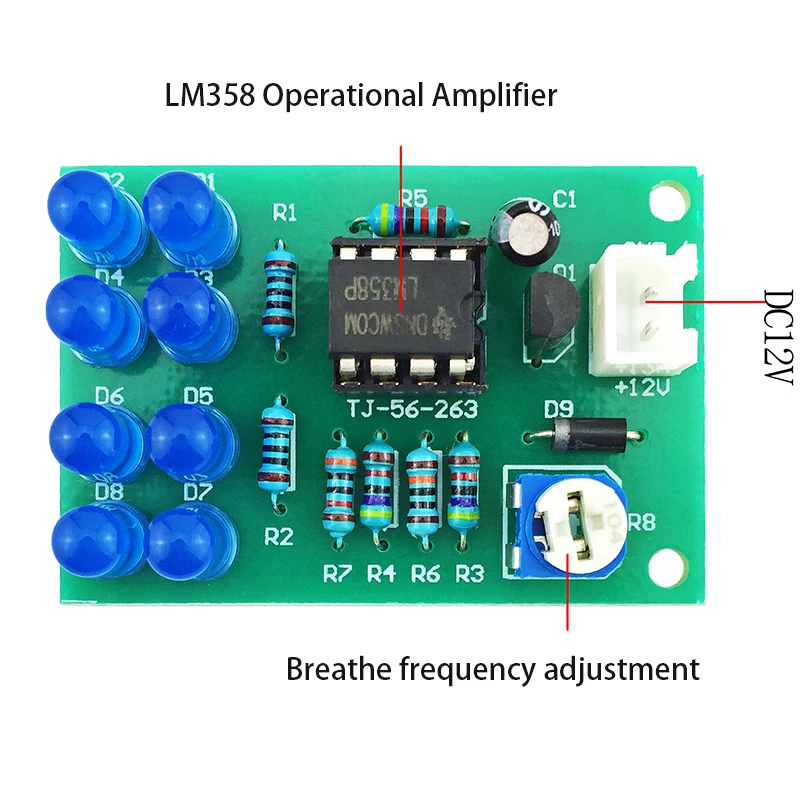

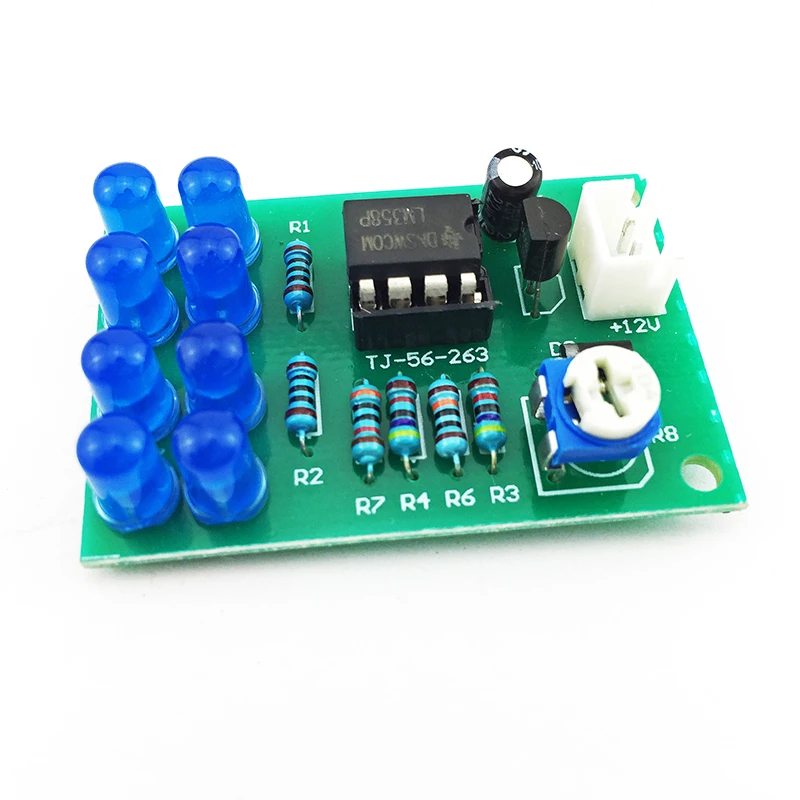

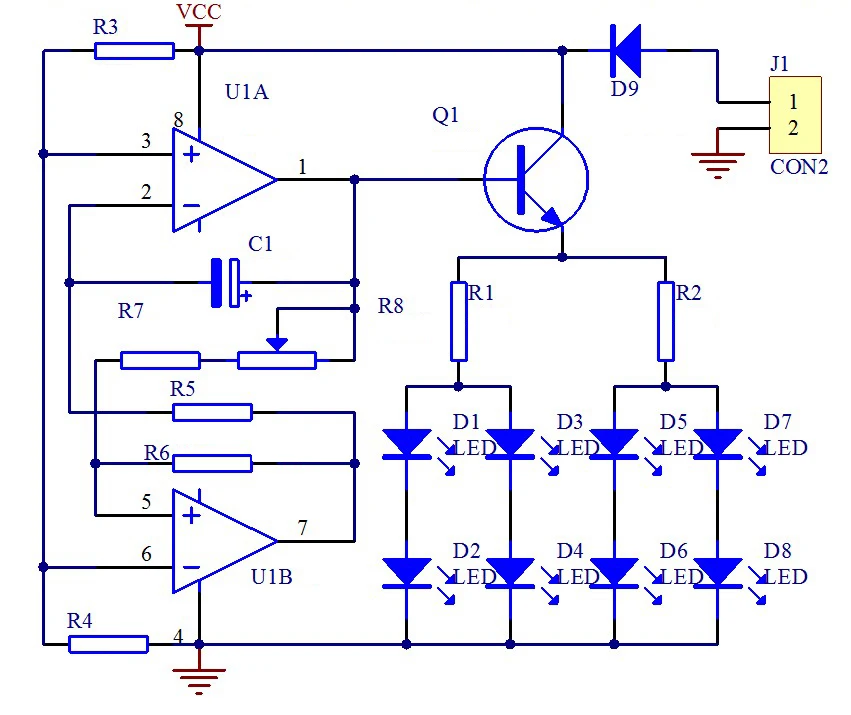

Напряжение питания (напряжение постоянного тока): DC12V; Основной чип управления: LM358; Цвет излучения: ярко-синий; Светодиодный номер: 8; Размер печатной платы: 4,2 см * 3,2 см Принцип анализа Первый шаг: в настоящее время, C1 приравнивается к короткому замыканию, а выходная мощность U1A равна напряжение контакта 3 U1A. Второй шаг: это напряжение отправляется на следующий U1B. Следующие положительные отзывы Цепи делают следующий выход U1B высоким; Высокое напряжение + VCC; Третий шаг: при U1B выход VCC напряжения, разница напряжения происходит через конденсатор с алюминиевой крышкой, C1. На данный момент, выход U1B ниже проходит через R8 регулируемый потенциометр, R7, R6, чтобы зарядить C1; При зарядке C1, текущий расход воды через Q1, В то же время, светодиодный свет, а также на подошве; обувь на толстой подошве из времени, зарядный ток никель-металл-на C1 постепенно уменьшается, Соответствующий светодиодный индикатор постепенно затемнен; Шаг 4: в тех случаях, когда C1 полного заполнения флеш-C1 он эквивалентен значению в холостого хода. На данный момент, U1A выше становится компаратора. Потому что напряжение на входе 2 средства ухода за кожей стоп-это больше, чем входное напряжение 3 фута, выход 1 подножия горы U1A превращается в низкого напряжения 0 в данный момент; Шаг 5: в тех случаях, когда 1 pin выход с напряжением 0 В, следующие U1B используется, чтобы вы поделились этим позитивным опытом отзывы, и после U1B выход меняется до низкого напряжения с напряжением 0 В; Шаг 6: чрезмерно не разряжайте C1 через потенциометр и следующие U1B Шаг 7: пройденное расстояние в тех случаях, когда напряжение C1 разряжен и напряжение pin 2 составляет менее 0.5VCC напряжение контакт 1 U1A выше начинает увеличиваться с разрядное напряжение из C1. Шаг 8: в тех случаях, когда напряжение Пин 1 LM358 поднимается, положительные отзывы о U1B ниже приведет к тому, что выход U1B ниже для того, чтобы стать напряжение VCC снова; Шаг 9: напряжение U1B ниже становится напряжением VCC, которое повторяет «Третий шаг» и следующие действия.
