LD25 электронный нагрузочный резистор USB интерфейс разрядка батарея тест

LD25 электронный нагрузочный резистор USB интерфейс разрядка батарея тест

Примечание:

Этот продукт не имеет защиты обратного соединения, входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован

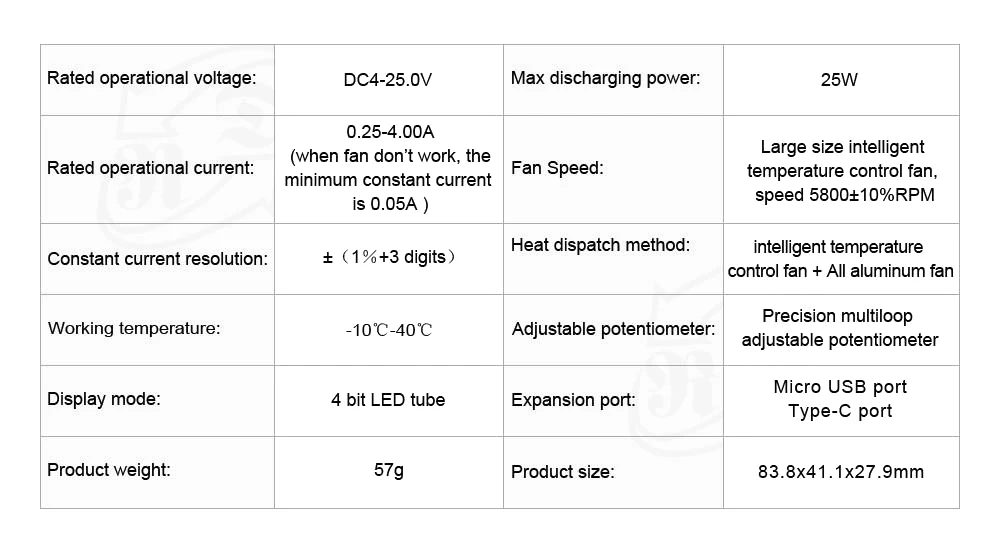

Технические параметры:

Номинальное рабочее напряжение: DC4-25.0V

Максимальная мощность разрядки: 25 Вт

Номинальный рабочий ток: 0,25-4.00A (если вентилятор не работает, минимальный постоянный ток составляет 0.05A)

Скорость вентилятора: Умный вентилятор контроля температуры большого размера, скорость 5800 ± 10% об/мин

Разрешение постоянного тока: ± (1% + 3 знака)

Способ отправки тепла: интеллектуальная температура

Вентилятор управления + алюминиевый вентилятор

Рабочая температура:-10 ℃-40 ℃

Регулируемый потенциометр: прецизионный мультипетельный регулируемый потенциометр

Режим отображения: 4-битная Светодиодная трубка

Порт расширения: порт Micro USB, порт Type-C

Вес изделия: 56,51 г

Размер изделия: 83.8x41.1x27.9 мм

Информация:

1. Руководство пользователя LD25 страница загрузки: http://www.mediafire.com/folder/q2o63jc8df6qc/LD25

2, видео на Youtube

3. Отзывы клиентов

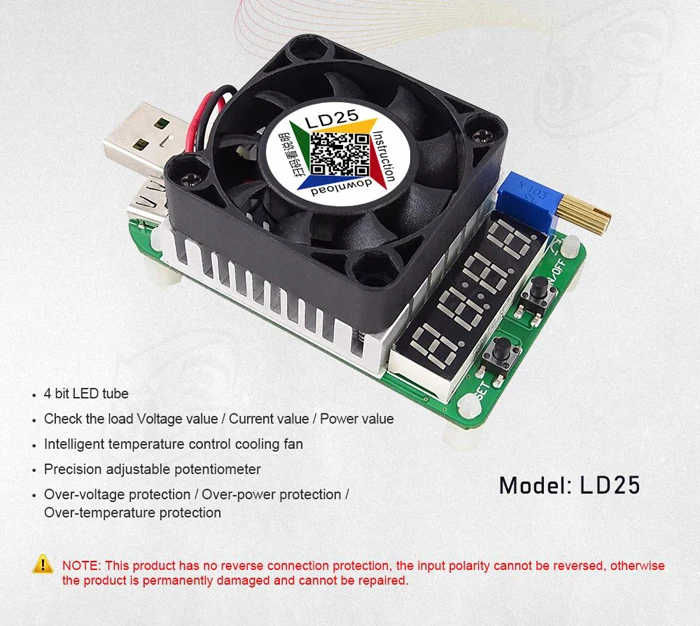

Структура продукта

А. Порт Micro USB: максимальный ток 2A

B. Usb-порт (расширенный провод питания, максимальный ток 4A)

C. Порт Type-C: максимальный ток 4A

D. Алюминиевый вентилятор

Е. Интеллектуальный вентилятор контроля температуры

F. 4-битная Светодиодная трубка

G. Прецизионный мультициклический регулируемый потенциометр

H. Кнопка «SET»: нажмите «SET», чтобы переключить состояние дисплея, нажмите и удерживайте кнопку, чтобы установить режим восстановления нагрузки после удаления защиты.

I. Кнопка «Вкл/Выкл»: Нажмите кнопку, чтобы открыть или закрыть выход. Нажмите и удерживайте кнопку, чтобы установить статус загрузки по умолчанию для открытия или закрытия

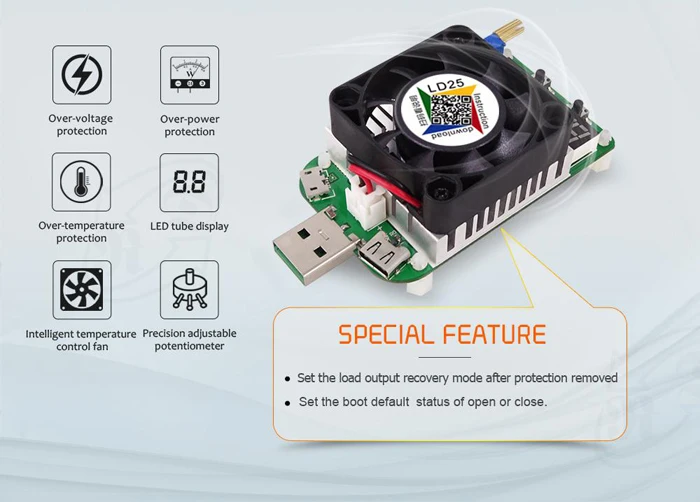

Введение функции:

A. Функция защиты:

OVP (защита от перенапряжения): есть OVP на 25-30 в; он будет поврежден постоянно более 30 в. На OVP, LED show OVP, как показано на рисунке 1)

OTP (защита от перегрева): температура нагрузки составляет более 80 ℃, светодиод показывает OTP, как показано на рисунке 2.

OPP (защита от превышения мощности): мощность составляет более 80 ℃, светодиодный дисплей OPP, как показано на рисунке 3.

B. Установите Режим восстановления выхода после ввода нагрузки в состояние защиты, ручной или автоматический

C. Просмотреть значение напряжения, значение тока и значение мощности нагрузки.

D. Интеллектуальный вентилятор контроля температуры. Когда ток превышает 2 А или температура превышает 40 ℃, вентилятор начнет работать.

E. Прецизионный мультициклический регулируемый потенциометр: вы можете точно настроить ток, до 0,01a. Поэтому вам не нужно регулировать большой ток ошибочно, чтобы повредить источник питания. Поэтому источник питания не будет поврежден из-за ошибочной регулировки

F. Вы можете установить статус загрузки по умолчанию, открыть или закрыть.

Инструкция по эксплуатации

Нагрузка работает в диапазоне 4-25,0 в (Входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован), СВЕТОДИОД будет мигать, чтобы напомнить значение настройки тока, ожидая выхода. Нажмите кнопку ВКЛ/ВЫКЛ, откройте выход, чтобы начать работу.

1. Отрегулируйте значение выходного тока.

Поворотное Управление по часовой стрелке увеличивает значение и против часовой стрелки уменьшает значение. В соответствии с потребностями ситуации потенциометр может осуществлять крупную регулировку или точную регулировку. Точная регулировка может быть точной до 0,01a.

2. Настройка состояния светодиодного дисплея

Нажмите «SET», чтобы настроить состояние светодиодного дисплея, значение выходного тока по умолчанию. Нажмите кнопку «SET» для отображения *. ** A, **. * P, **. * V с последующим переработкой.

3. Открыть или закрыть выход нагрузки

Нажмите кнопку «Вкл/Выкл», вы можете открыть или закрыть выход нагрузки

4. Установите статус загрузки по умолчанию (состояние открытия или закрытия, заводское состояние закрытия по умолчанию)

Нажмите и удерживайте кнопку «Вкл/Выкл», чтобы установить статус загрузки по умолчанию. Нажмите и удерживайте кнопку «Вкл/Выкл», если светодиод будет отображать «-- ON», как показано на рисунке 4, нагрузка откроет выход при включении питания в следующий раз; если светодиодный дисплей «-OFF», как показано на рисунке 5, светодиод будет отображать текущее значение мигания при последующем выключении при включении в следующий раз, Затем нажмите кнопку «Вкл/Выкл», чтобы открыть выход.

5. Установите Режим восстановления нагрузки после удаления защиты.

Нажмите и удерживайте кнопку «SET», чтобы установить режим восстановления выхода после удаления защиты. Нажмите и удерживайте кнопку «SET», если светодиод будет отображать «-- ON», как показано на рисунке 4, и защита была удалена, нагрузка восстановится для работы; если светодиодный дисплей «-OFF», как показано на рисунке 5, и защита была удалена, светодиод все еще показывает статус защиты, затем нажмите кнопку «Вкл/Выкл», На дисплее будет отображаться Настройка мигающего тока, затем нажмите кнопку «Вкл/Выкл» снова, нагрузка восстановится для работы.

Примечание:Пожалуйста, внимательно проверьте выходной ток внешнего аккумулятора. Ток общего блока питания обычно небольшой, поэтому Отрегулируйте меньший ток при использовании нагрузки.

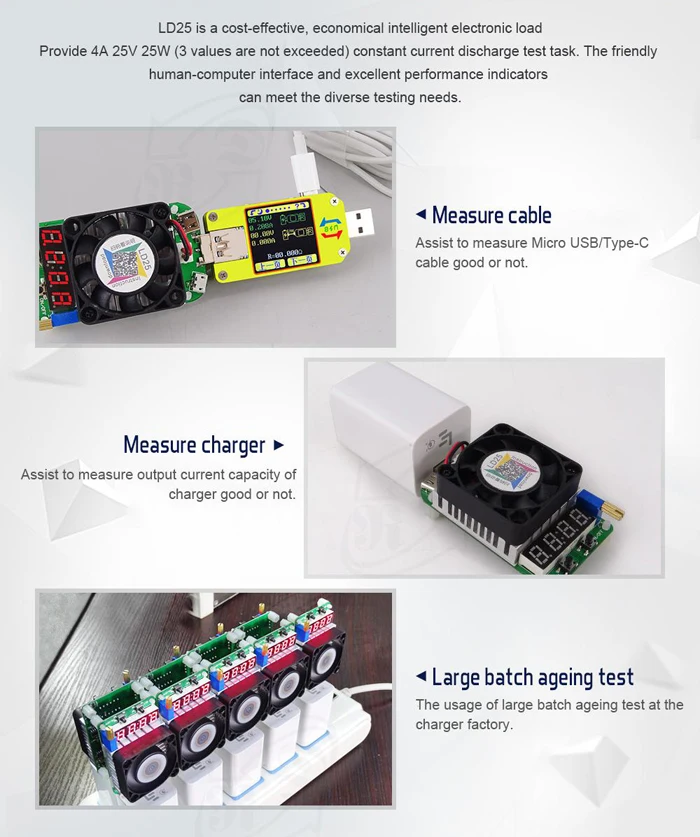

Применение

Помогает измерить кабель Micro USB хорошо или нет

Помогает измерить кабель типа C хорошо или нет

Помогает измерить выходную мощность зарядного устройства хорошо или нет

Использование больших партий испытаний на старение на зарядном заводе
