12 В постоянного тока PWM контроллер вентилятора 4 проводной регулятор температуры

12 В постоянного тока PWM контроллер вентилятора 4 проводной регулятор температуры

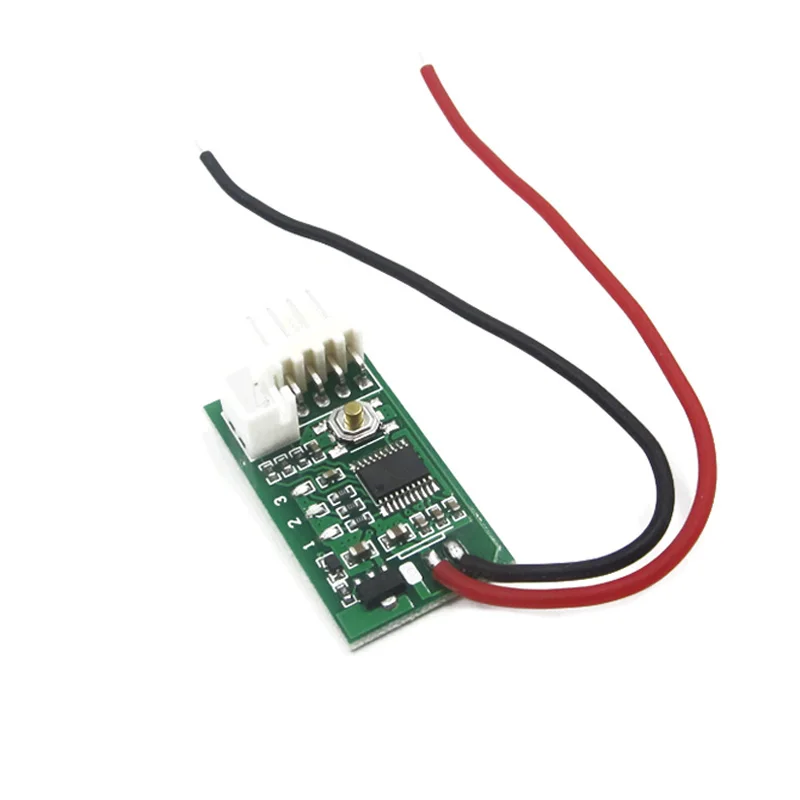

Описание товара

Параметр

Значение

Рабочее напряжение

DC12V может работать в 8-18V Диапазон

Интерфейс вентилятора

2510-4P не хватает 1 изгиб (специальный интерфейс для компьютера 4P вентилятор

Ток потребления

NO более 20 мА

Ток вентилятора

Менее чем 3A

Выходной диапазон привода

10% -100

Рабочая температура

-1От 0 до 60 градусов Цельсия

Параметры температурного зонда

NTC 50K B = 3950

Температура зонда

Маленькая черная головка 120 градусов
Кольцевой зонд 110 градусов Цельсия

Размер платы

34 мм * 19 мм * 11 мм (за исключением расширенного интерфейса)
Интерфейс вентилятора продлевается на 8 мм

Заводские параметры по умолчанию

Низкая скорость 20%.
Температура ускорения 30Цельсия.
Ускорение ширина 5Цельсия.
Не выключайте выход.

При этом температурном режиме удерживание зонда ладонью ускорится в течение нескольких минут. Если зонд зажат в подмышку, он достигнет полной скорости в течение 2 минут.

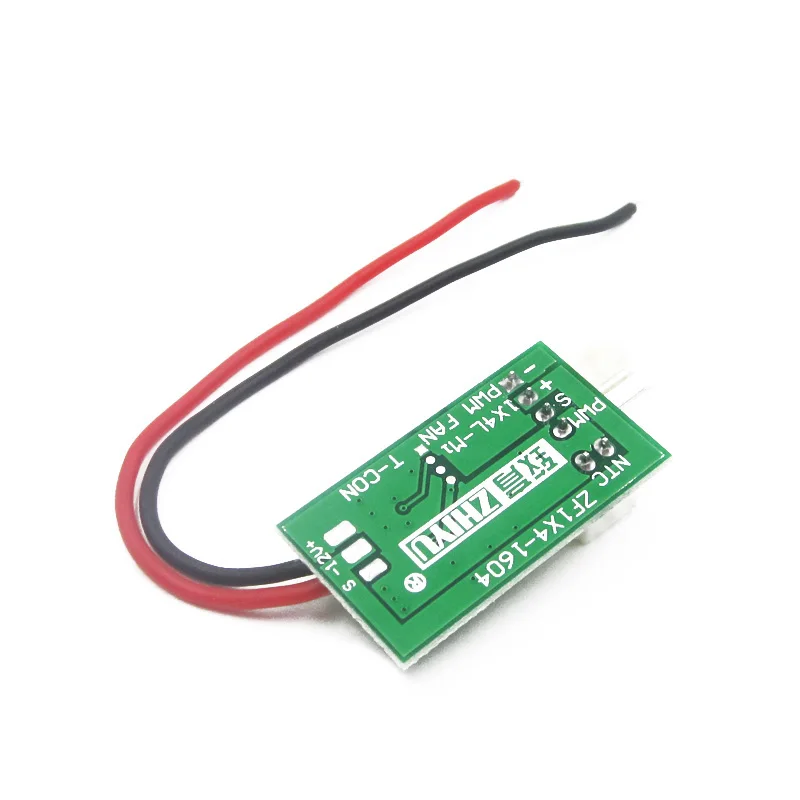

3. Компоненты:

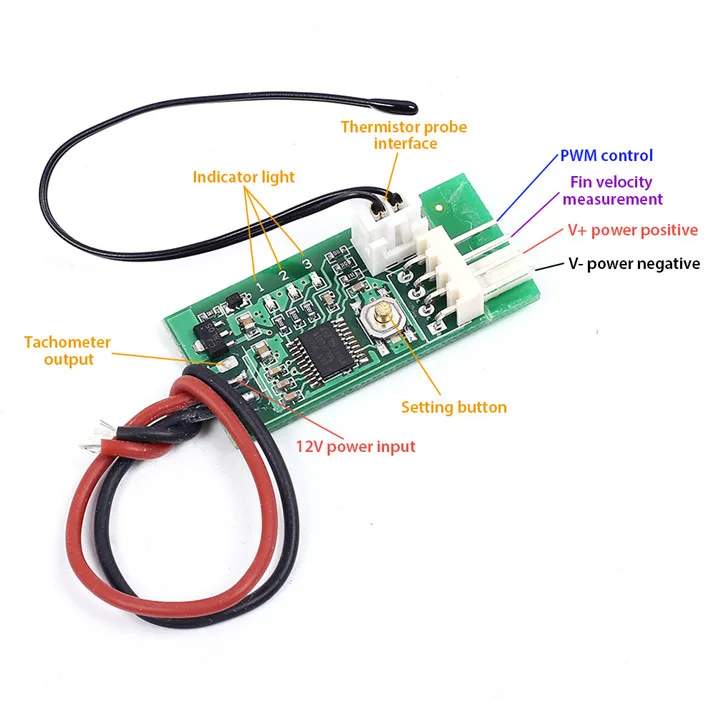

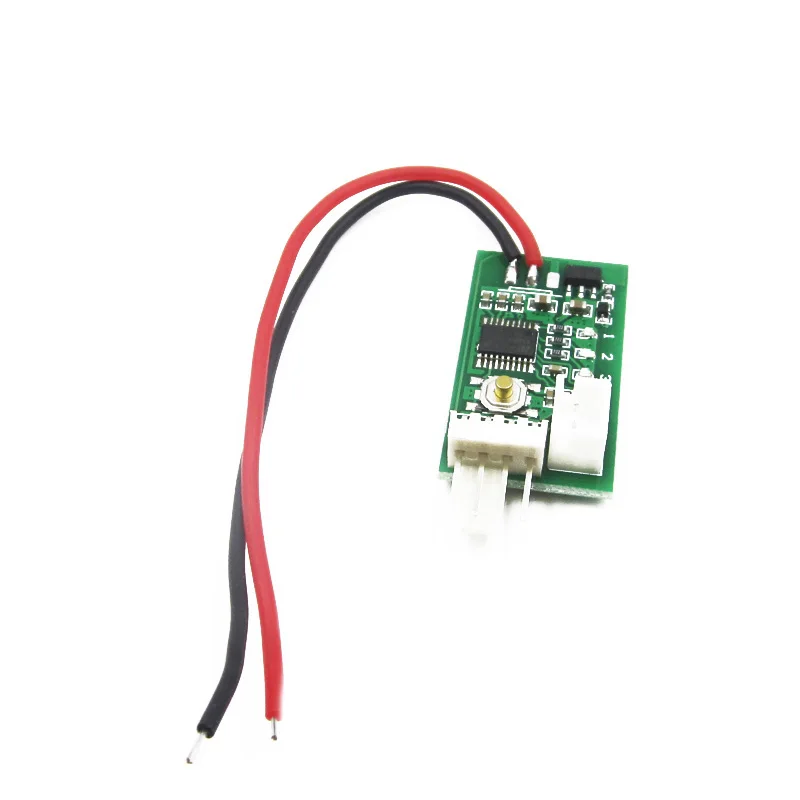

1>. Входная линия: красный, черный, силовая линия только для сварки 12 В положительного и отрицательного шнура питания, как

Общее использование. Трехпроводной соединитель Оснащен разъемом 2510-3P, который используется для

Измерьте скорость некоторых основных плат с тремя проводными вентиляционными портами. Большой 4P интерфейс облегчает

Получение мощности от шасси.

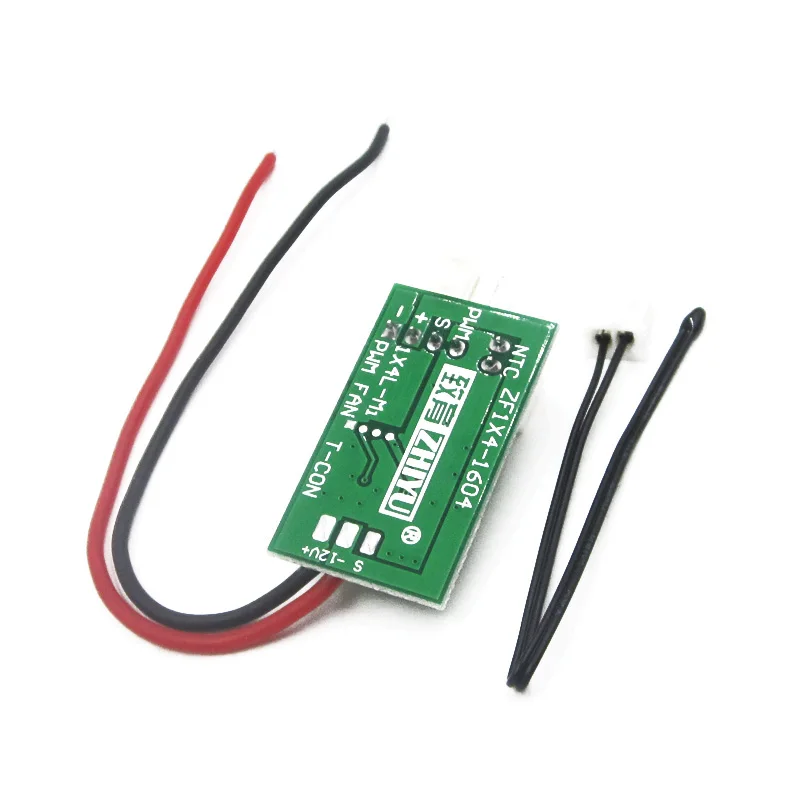

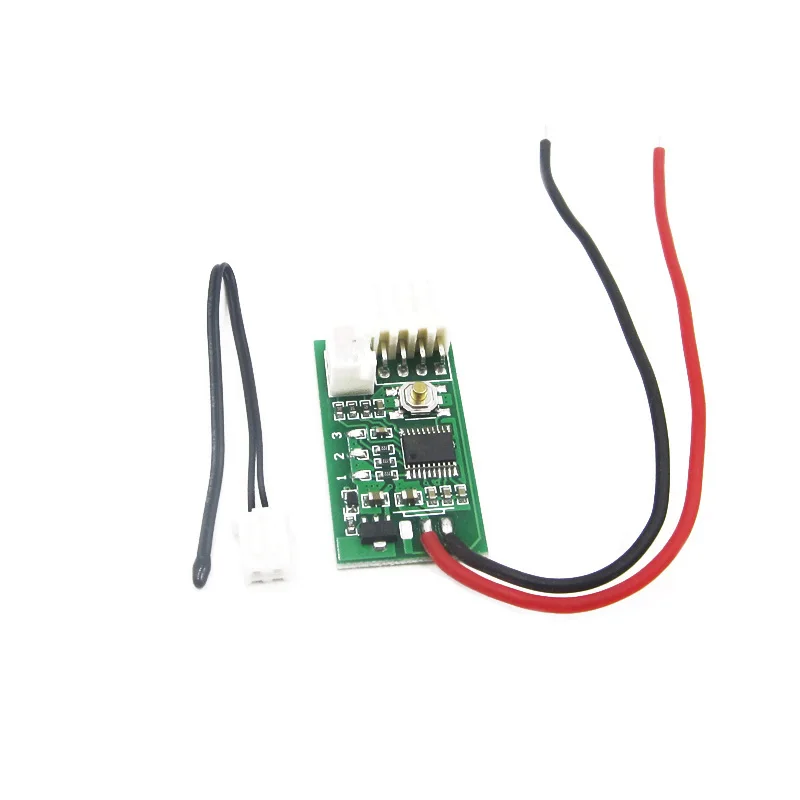

2>. Температурный Зонд: маленькая черная головка коротка, низкая теплоемкость. Подходит для

Тестирование узкого пространства и температуры воздуха, ответ относительно быстрый. Кольцевой зонд

Находится внутри кольцевой металлической головки диаметром 4,2 мм. Подходит для крепления

Радиатор или другая поверхность нагревательного объекта с винтами.

4. Ручное автоматическое управление интеграции:

1>. Ручное управление без температурного зонда. Нажмите/Дважды щелкните (дважды щелкните скорость не слишком

Быстро) кнопка вверх/вниз передач. Каждый сдвиг продолжается через 20 секунд, и шестерня

Автоматически хранится. Индикатор No. 2 быстро мигает за 20 секунд (когда температура

Управление недопустимо). Когда вспышка остановлена, это означает, что файл был сохранен. 3/

1. Светильник индикатора всегда включен, когда вы не можете продолжать увеличивать/не продолжать уменьшать

Положение.

2>. Когда датчик температуры установлен, ручная скорость используется как начальная низкая

Скорость (скорость нижней линии). Когда температура превышает ускоряющую температуру,

Скорость вентилятора ускоряется плавно с увеличением температуры.

Когда температура достигает и превышает сумму температуры ускорения и

Ширина ускорения (полная температура скорости), вентилятор работает на полной скорости.

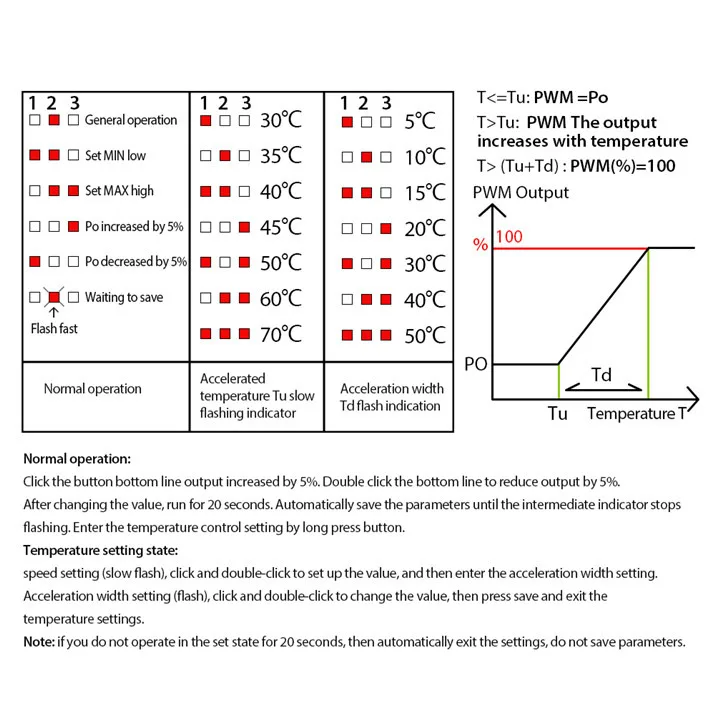

Установите параметры температуры ускорения и ширины ускорения, как показано на

Схема ниже. Номер 123 представляет светильник индикатора на плате (красный)

И состояние (белое) отображается в бинарном заказе:


5. Пример инструкции:

Нижняя линия 20%, ускорение температуры 35, ускорение шириной 15.

Когда температура зонда ниже 35 градусов Цельсия, выходной сигнал всегда

20%. Когда температура зонда выше 35 градусов, контроллер может увеличить

Выходной сигнал плавно в зависимости от повышения температуры, и вентилятор ускоряется. Когда

Температура зонда достигает или превышает 50 (35 + 15), контроллер выводит полную скорость

Сигнал и вентилятор работает на полной скорости.

В зависимости от конкретных характеристик вентилятора фактическая скорость вентилятора будет несколько отличаться.

6. Метод настройки:

П. С. Контроллер поддерживает контроль обратного вентилятора синхронизации.

Во-первых, выключите и снимите вентилятор. Нажмите кнопку set, чтобы электрифицировать контроллер. Держите

Кнопка настройки всегда удерживает (около 3 секунд) до тех пор, пока три лампы не превратятся в двойное состояние вспышки

И затем отпустите кнопку.

Индикаторная лампа превращается в одиночный светильник, который представляет состояние настройки режима входа.

Контроллер разделен на три вида режимов работы, соответствующие 1, 2, 3

Светодиодный светильник с двойным миганием, с помощью короткого нажатия кнопки переключения, установите длину, нажмите кнопку

Чтобы сохранить и выйти из установленного режима и автоматически вернуться в нормальное рабочее состояние. Три

Режимы работы:

1>. Обычный режим управления вентилятором PWM (режим по умолчанию). Этот режим используется для четырех проводов

Контроль вентилятора стандартной спецификации Intel.

2>. Стандартный режим обратного контроля вентилятора PWM. Этот режим используется в большинстве

Обратный СИНХРОНИЗАТОР С четырьмя проводами управления вентилятором. Когда вентилятор находится в нормальном режиме управления, скорость

Изменение противоположно, и линия управления соединена с отрицательным полюсом на полной скорости.

3>. Вентилятор обратного действия 80% режима управления. Этот режим используется в очень редком типе

Вентилятор обратного синхронизации. Когда вентилятор находится в обычном режиме управления, изменение скорости

Обратная, и контрольная линия не поворачивается при подключении отрицательного электрода.
