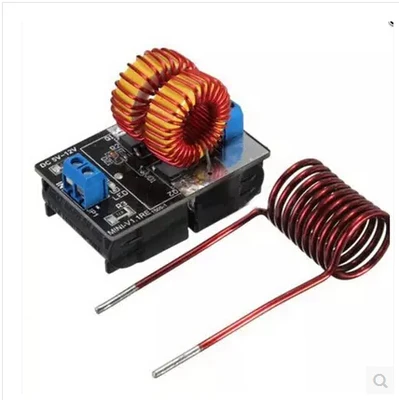

Небольшая индукционная нагревательная плата 120WDC5 ~ 12 В металлическая

Небольшая индукционная нагревательная плата 120WDC5 ~ 12 В металлическая

Не поддерживает аккумулятор, питание от батареи отключено!

1. Эта мини-доска ZVS, готовая плата без высокого давления, посылка, охлаждающий вентилятор и так далее.

2. Этот наборНужны профессиональные и связанные с ними знания. Если железо не используется и источника питания не будет разделена, рекомендуется не принимать поспешных решений. Продавец не несет ответственность за эту проблему.

3.Максимальная мощность 120 Вт (когда 12 В вызвана индукцией).Нажмите на посылка высокого давления 12 В, основной 5 + 5 оборота, около 30 Вт.

4, входное напряжение 5 В ~ 12 В постоянного тока, этот диапазон напряжения-рабочее напряжение, а не напряжение питания, когда нет нагрузки.

Если напряжение превышает 12 В или менее 5 В, продавец не гарантирует, что он может нормально работать. Входное напряжение не находится в пределах этого диапазона. Если продавец не сможет, продавец не будет нести ответственность.

Использование аккумулятора и источника питания должен убедиться, что рабочее напряжение выше 4,5 V.Не убедитесь, что напряжение при работе всегда выше 4,5 V, не используйте аккумулятор и источника питания!Не используйте блок питания для сухого аккумулятора!

5. Убедитесь, что все компоненты правильно сварены. Нет Обратной связи между положительный и отрицательный электрод линии электропередачи. После загрузки (нагревательная катушка, Высоковольтная посылка), электричество снова будет заряжаться. Нет питания! На холостом ходу, оборот в минуту (электросеть исправна (легко повредить!

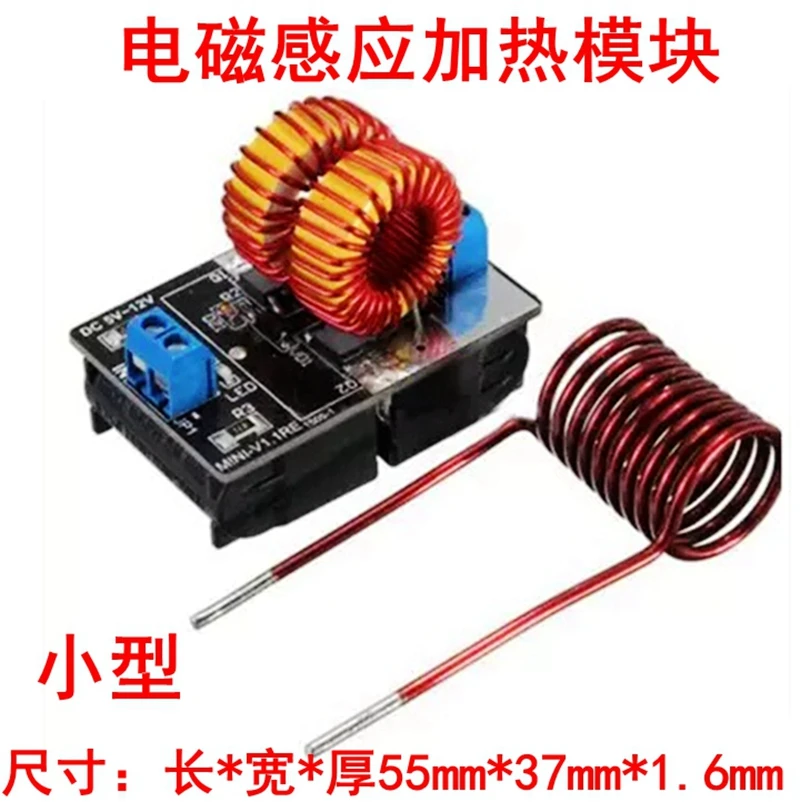

6, КСП плита Размер: длинная * ширина * толщина 55 мм * 37 мм * 1,6 мм

7. Нагревательная катушка

Ширина нагретого объекта настолько высока, насколько это 1/3 ~ 1/2 внутренний диаметр нагревательной спирали, а максимальная не должна превышать 2/3.

Диаметр нагревательного элемента должен контролироваться в пределах 10 мм. Слишком большой нагрев будет трудно нагревать до красного цвета. В конце концов, питание ограничено.

Индукционный нагрев, общая работа 5 минут, чтобы отрезать электрическое охлаждение. Потому что индукционный нагрев имеет больший ток и более крупный нагрев катушки.При нагревании часть тепла, генерированного нагревательным устройством, будет передана в нагревательные катушки. Температура нагревательной катушки будет очень высокой в течение длительного времени.. Если в дизайне применяется нагревающий подключен к Соединительная Клемма, он будет расплава пластиковые части терминала. В связи с этим лучше напрямую сварного шва в дизайне применяется нагревающий на печатной платы в тех случаях, когда индукционного нагрева..Пожалуйста, обратите внимание на этот момент.

Длительное время использования предполагает использование медных трубок для изготовления катушек и водяного охлаждения.

8,Посылка с током нажатия высокого напряжения и индукционного нагрева связана с входным напряжением, первичным поворотом, поворотами нагревательной катушки и объемом нагреваемого предмета. Тест нашего магазина приведен только для справки!

Синий светодиодный индикатор питания, есть электричество, нет света, чтобы увидеть, если вы знаете!

Причину проблемы Индикатора: 1, линия не подключена, и не заряжается. 2, плата повреждена.

Когда индикатор светильник тусклый, она должна быть источника питания, недостаточен, и источника питания должен быть заменен.

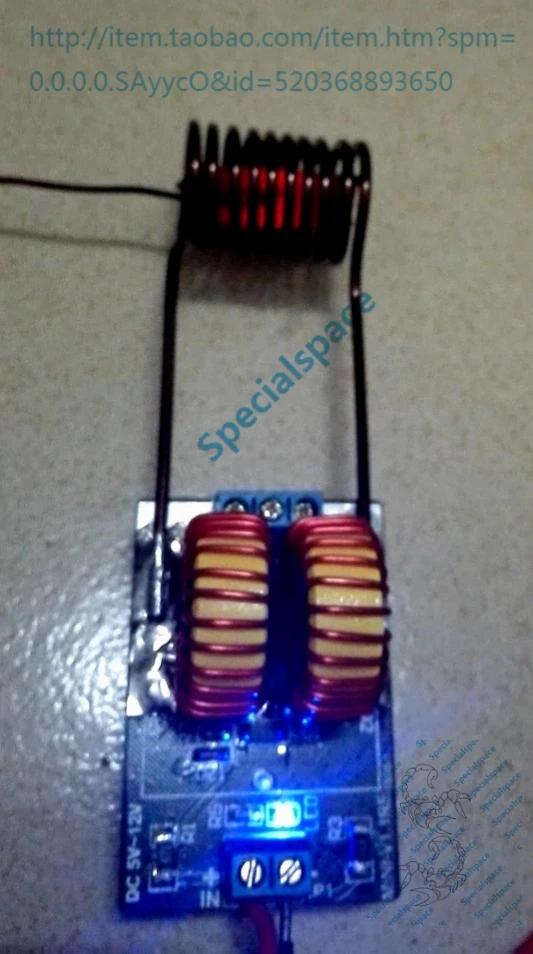

Чем меньше кран, тем лучше индукционный нагрев

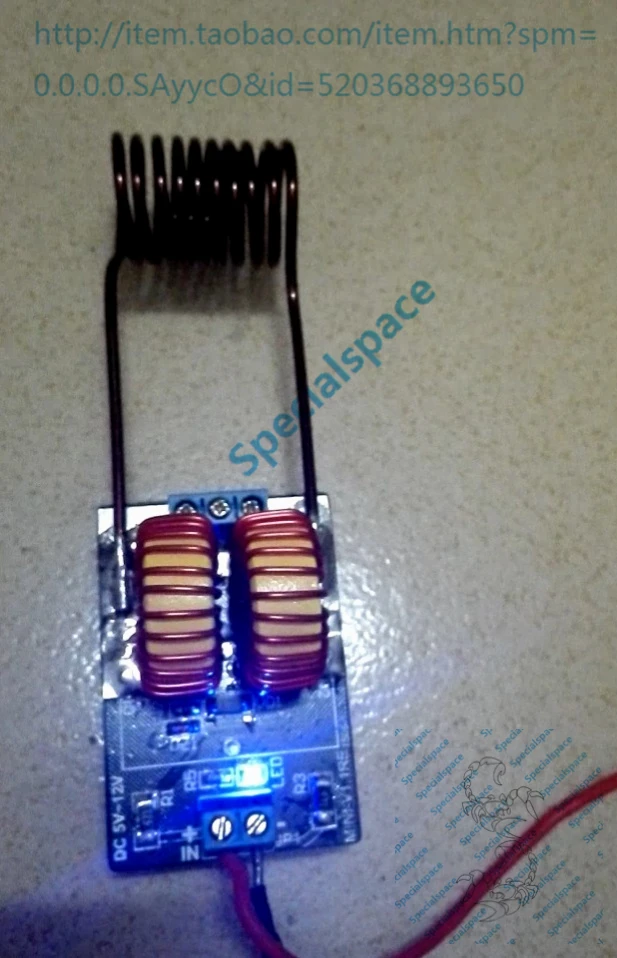

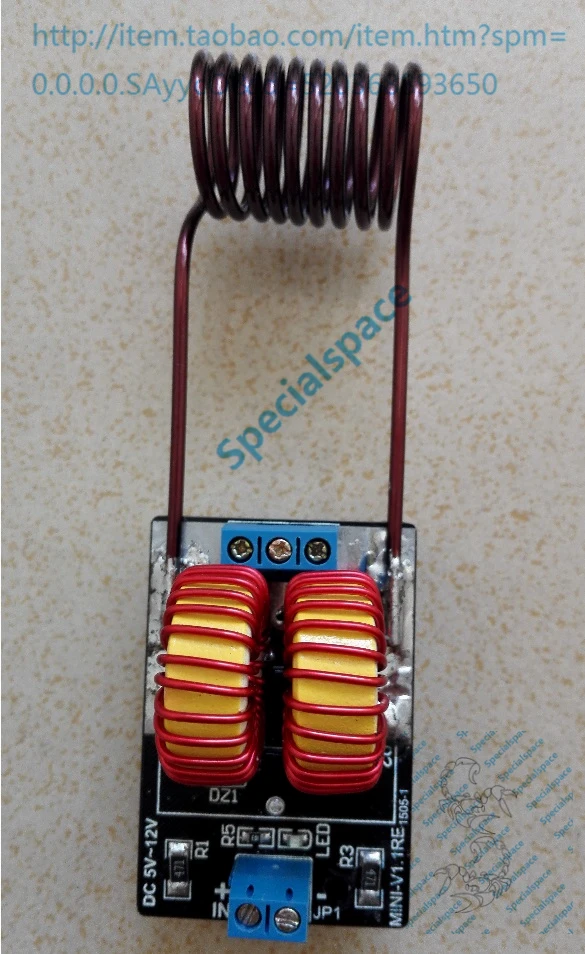

Нагревательная катушка может быть приварена к печатной плате таким образом

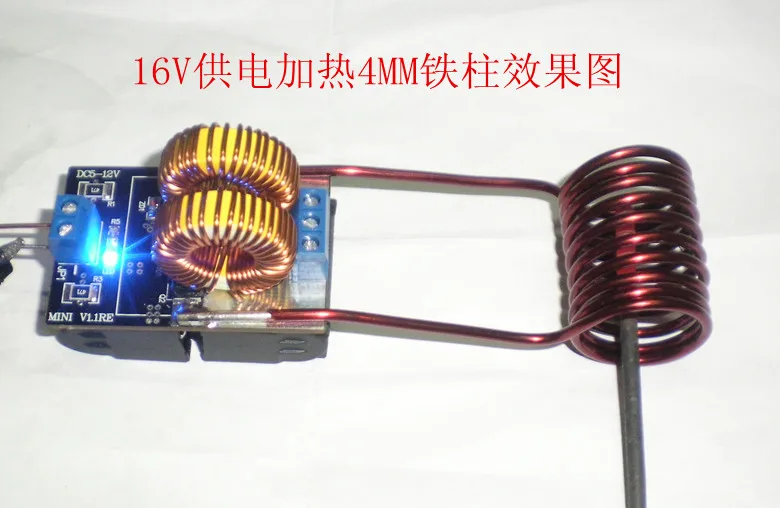

Размер блока из горячего железа: длинный * ширина * высота 30*10*4 мм

Видеозахвата

'
