2018 новый регулируемый и профессиональный понижающий силовой DC-DC CC CV понижающий преобразователь, модуль питания от 7 до 40 В до 0,8-35 В 12А, акция по всему миру

Особенности:
1. Постоянный ток лампы поворота в 0,1 раза превышает текущее значение (используется для определения того, полностью ли заряжен аккумулятор при зарядке).
2. Изготовлено из специального эталонного IC и высокоточного токочувствительного резистора, что обеспечивает более стабильный постоянный ток (при 20 ° c до 100 ° c постоянного тока 1A, температура дрейфа менее 1%). Особенно подходит для светодиодного драйвера.
3. Высокий выходной ток, максимальный выходной ток может достигать 12 А.
4. Четыре высокочастотные емкости, могут снизить выходную пульсацию, повысить стабилизацию работы.

Основные характеристики:
1.Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
2.Низкое давление: 1 в
3.Выходная мощность: Максимальная мощность составляет около 300 Вт
4.Эффективность преобразования: до 95%
5.Рабочая частота: 300 кГц
6.Выходная пульсация: полоса пропускания 20 м
7.Ток без нагрузки: типичный 20мА (24В переключатель 12В)
8.Регулирование нагрузки: ± 1% (постоянный)
9.Регулирование напряжения: ± 1%
10.Скорость динамического отклика: 5% 200uS
11.Входное напряжение: 8-40 В постоянного тока
12.Выходное напряжение: постоянный ток 1,25-36 в постоянно регулируется
13.Выходной ток: 12А (если температура силовой трубки превышает 65 градусов, добавьте охлаждающий вентилятор)


Другие характеристики:
1.Ток лампы поворота: значение постоянного тока * (0,1), поверните ток лампы и связь с постоянным значением, например, значение постоянного тока-3A, поверните ток лампы в постоянный ток 0,1 раза (0,1 * 3A = 0.3A).
2.Защита от короткого замыкания на выходе: Да, постоянный ток
3.Защита от обратной полярности на входе: нет
4.Выход предотвращает обратное напряжение: нет
5.Проводка: терминал
6.Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр (CV), закрытый для входного напряжения, используется для регулирования напряжения, потенциометр (CC), закрытый для выходного напряжения, используется для регулирования тока (CC)
7.Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использование температуры силовой трубки, высокотемпературное нагревание, пожалуйста)
8.Индикатор: двойной цветной индикатор, индикатор зарядки красный, зеленый свет означает полную зарядку (без нагрузки зеленый)
9.Вход 24В выход 12В 5А пульсация около 50мв (без шума)

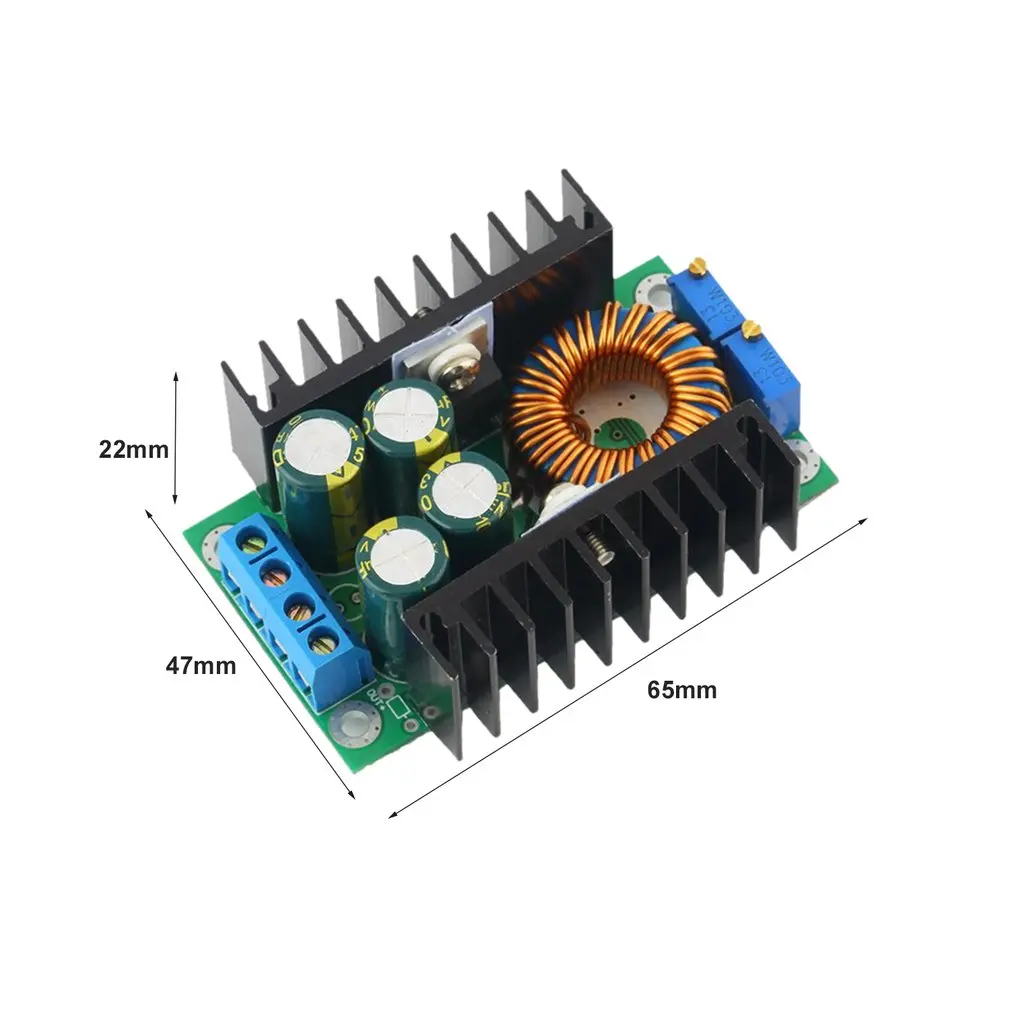

10.Размер (прибл.): 65x47x22 мм (Д x Ш x В)

Зарядка аккумулятора:
1. Убедитесь, что батарея поплавковое напряжение и зарядный ток, которые вам нужны, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и настройте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10 А для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому значению тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.
5. Подключен к батарее, попробуйте зарядить.
(1,2, 3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)

Светодиодный привод постоянного тока
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодов вам нужно управлять.
2. Отрегулируйте потенциометр постоянного напряжения, настройте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиода.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода.
5. Подключите светодиод, тест.
(1,2, 3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключает светодиод.)

В комплект входит:
1 x модуль преобразователя постоянного тока 12A
