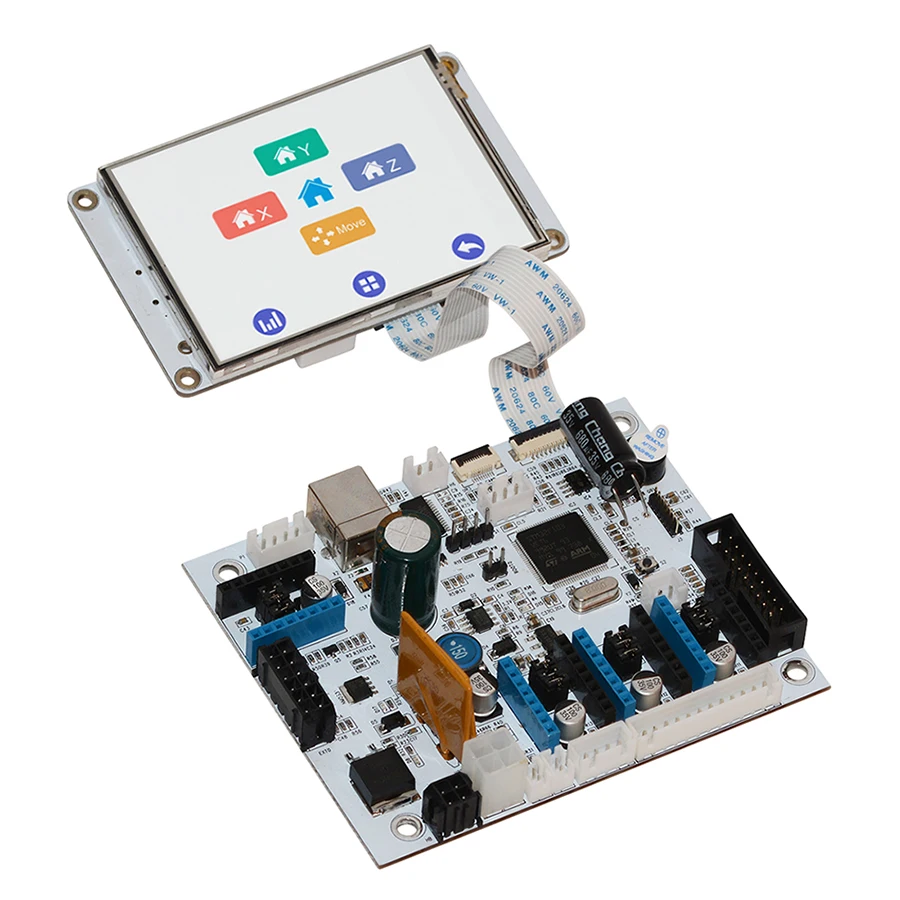

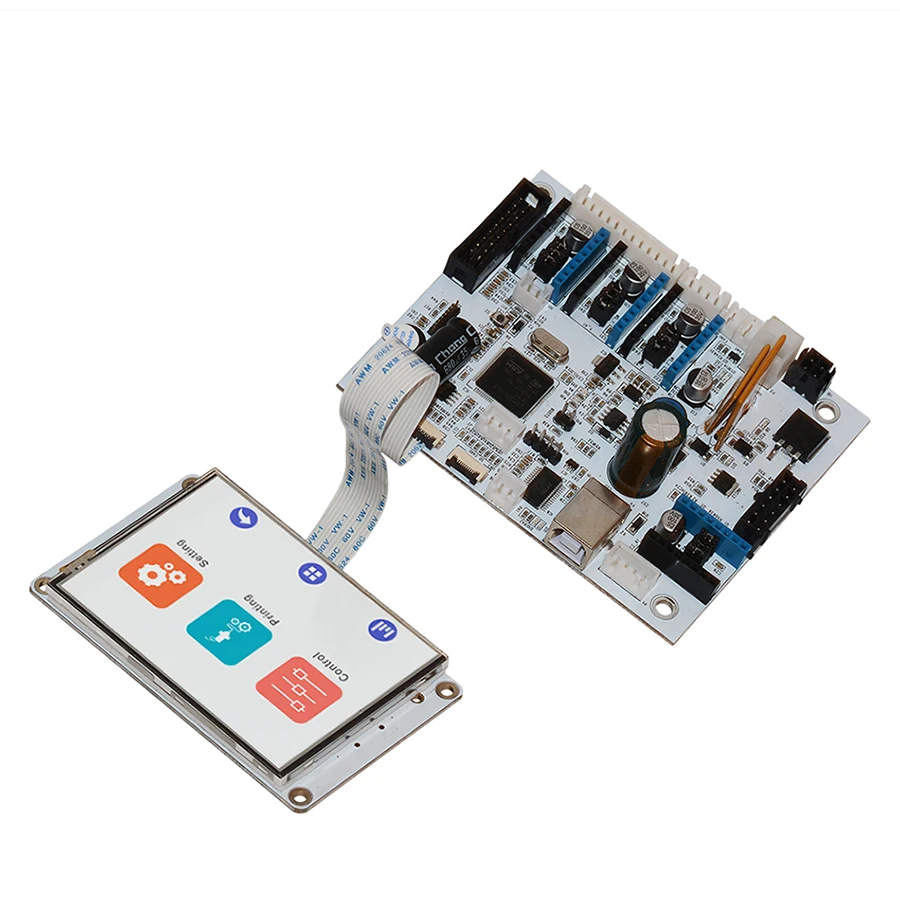

Geeetech GTM32 мини S плата управления и сенсорный экран комбо комплект

1. Введение

GTM32 является полностью саморазработанной, с открытым исходным кодом, управляемой Geeetech для высокопроизводительных 3D принтеров. Он поддерживает однородно оптимизированные Спецификации интерфейса Geeetech, легко собирается и с компактной раскладкой, высокой интеграцией и высокой производительностью.

GTM32 плата управления (далее именуемая как плата управления) принимает Текущий основной высокопроизводительный Cortex M3 core chip STM32F103 с частотой работы до 72 МГц. Плата управления поддерживает до 4 шаговых двигателей, а именно, осевой двигатель XYZ и экструдер. Пользователи могут заменить модули вождения, такие как A4988 и TMC2100 модули, в соответствии с их собственными потребностями. Кроме того, он использует высокопроизводительный USB Серийный чип FT232RL, который позволяет пользователям управлять контрольной платой через USB кабель. Выходное напряжение составляет 12 В.

Geeetech Полноцветный Сенсорный экран дисплея 3,2 дюймов, разработанный, чтобы быть интуитивно понятный, отзывчивый и удобен для пользователя. С SD или tf-картой вы можете управлять 3d-принтером с помощью сенсорного экрана, не привязанного к компьютеру. Полностью оптимизируйте процесс печати и улучшите использование опыта.

2. Особенности GTM32

А. Принятие высокопроизводительного Cortex M3 core chip STM32F103, с его рабочей частотой до 72 МГц.

B. Использование высокопроизводительного серийного чипа USN FT232RL, изготовленного FTDI, совместимого с операционной системой Windows, OS X, Linux и т. д.

C. Выходное напряжение платы управления GTM32 составляет 12 В. Он характеризуется двойной конструкцией питания, включающей соответственно горячую кровать и другие электронные компоненты. Ток для горячей кровати 9A и 7A для других частей.

D. Основная цепь принимает встроенный предохранитель, с защитой от перегрузки по току и обратной защитой. Интерфейс источника питания USB имеет Восстановленный предохранитель с его током в 500 мА.

E. Плата управления оснащена тремя интерфейсами для PWM вентиляторов.

F. Поддержка до 4 шаговых двигателей, а именно, осевого двигателя XYZ и экструдера. Общие драйверы шагового двигателя A4988 и TMC2100.

G. Двойной вход датчика температуры: один для экструдера, другой для горячей кровати. 100K Термистор рекомендуется.

H. Плата управления поставляется с расширенными интерфейсами для ЖК-дисплея и sd-карты, поддерживая автономную печать.

I. С зуммером на борту.

3. Особенности полноцветного сенсорного экрана

A. 3,2 дюймов, интуитивно понятный, отзывчивый и удобен для пользователя.

B. Поддержка автономной печати с SD или tf-картой. Оптимизируйте весь процесс печати.

C. Рабочее напряжение: 5 В

Включает в себя:

1x GTM32 плата управления

1x сенсорный экран

Вес нетто: 140 г

Вес доставки: 220 г
