ЦАП Декодер Lusya AK4490EQ официальная стандартная схема I2S DSD готовые наборы для

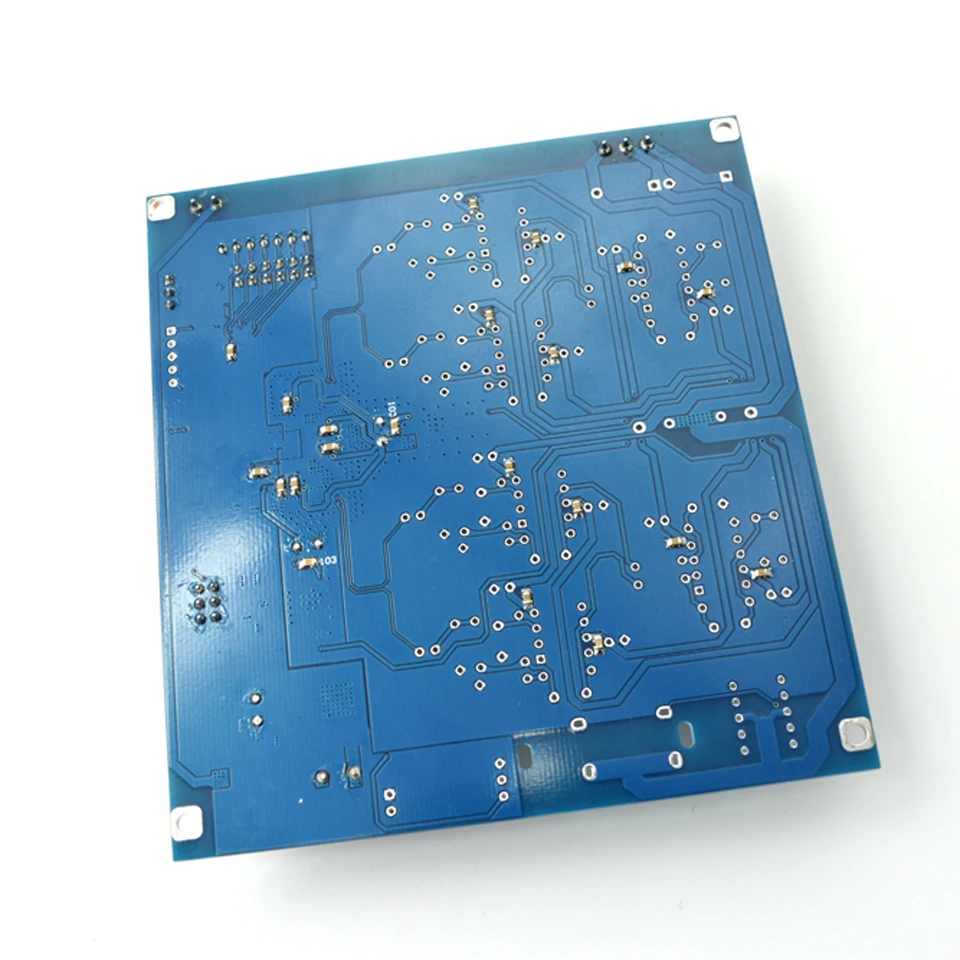

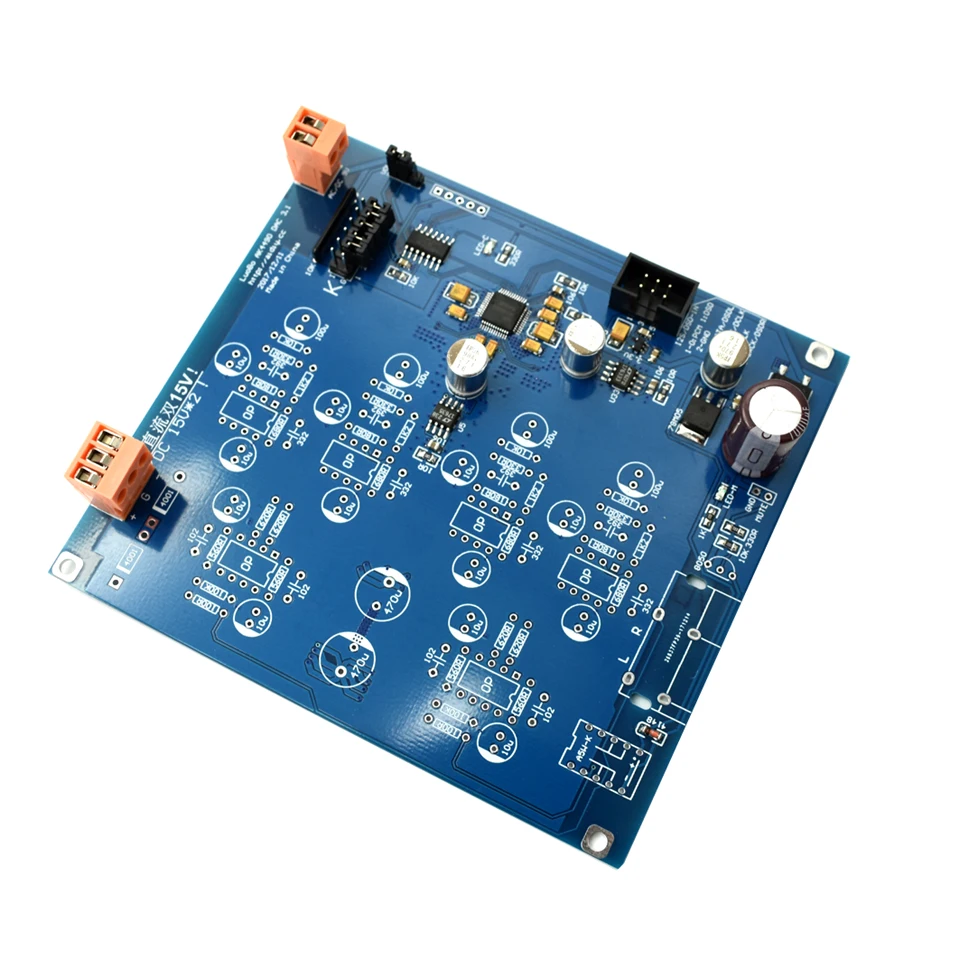

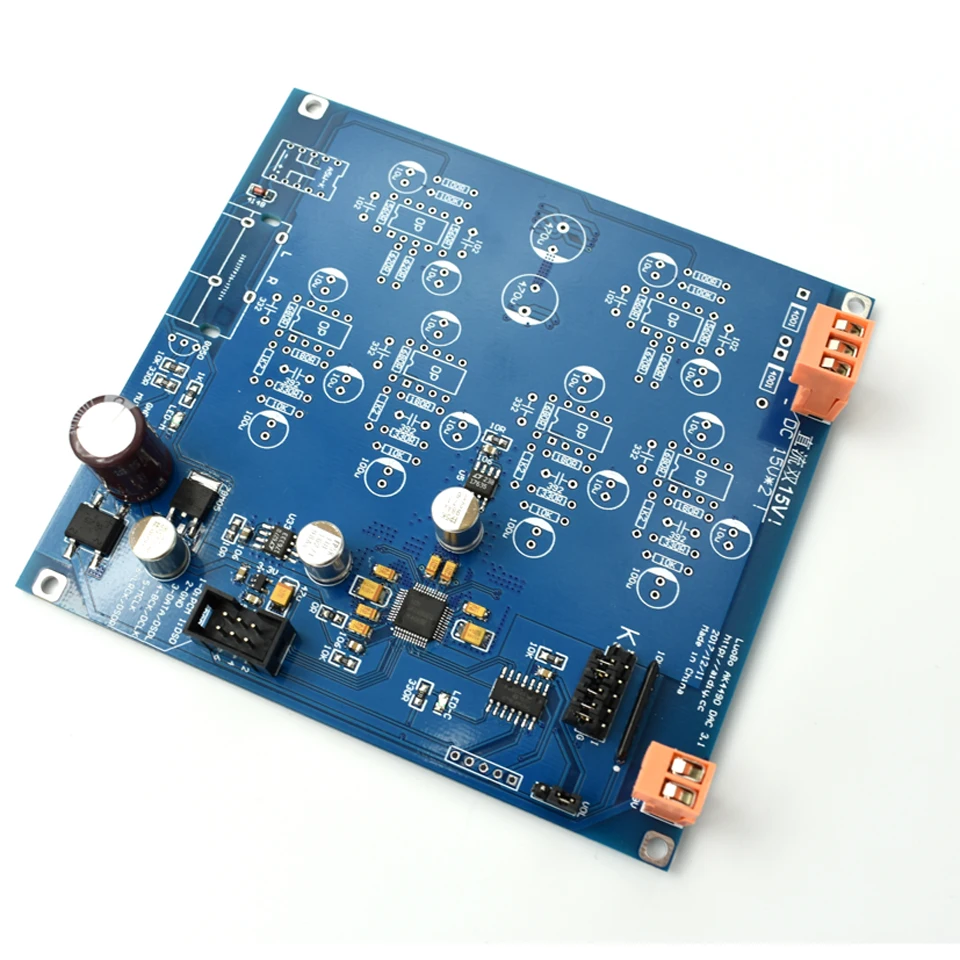

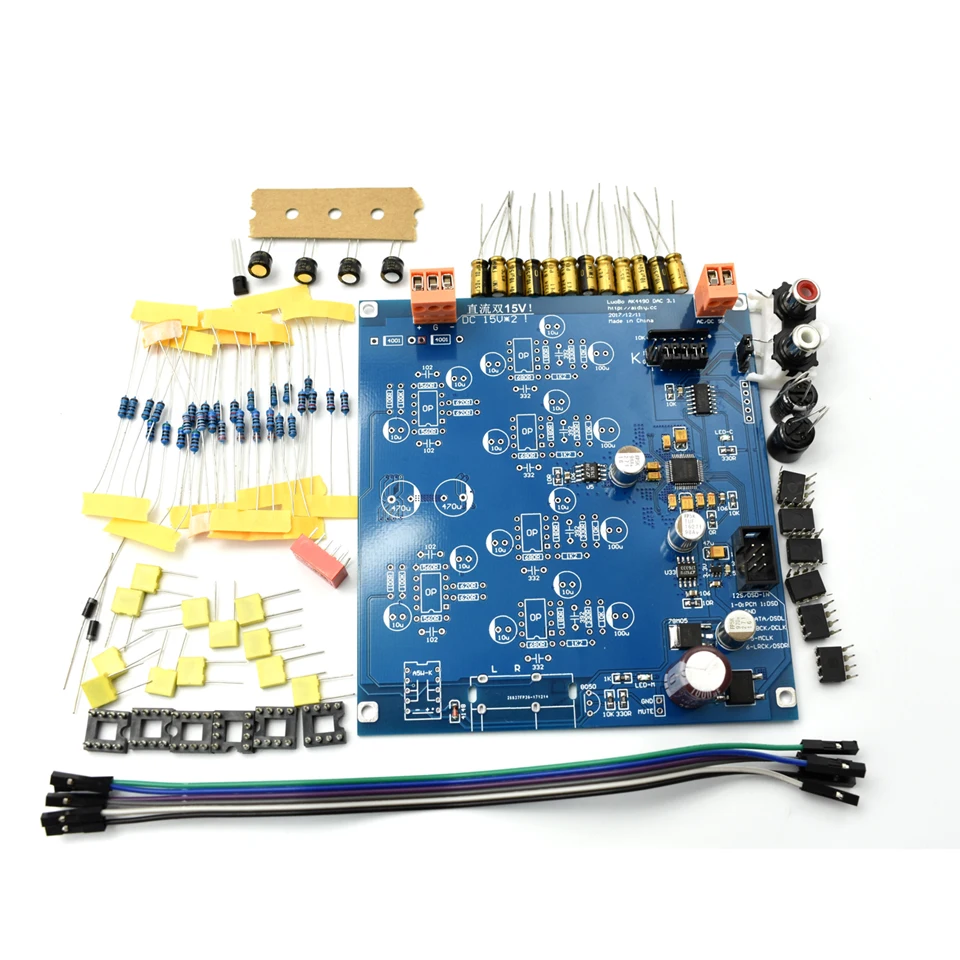

  Наборы DIY AK4490EQ DAC декодер, официальная стандартная схема I2S DSD

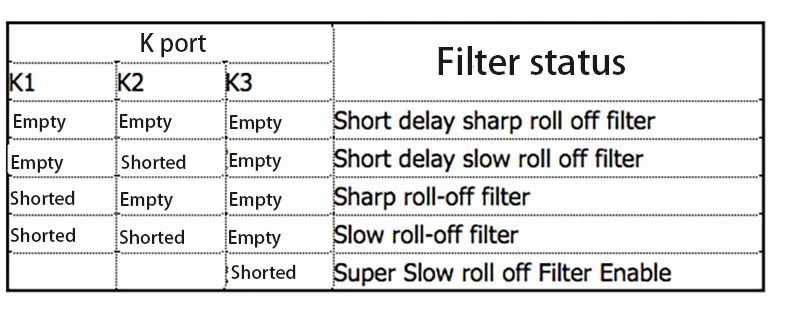

Цифровой фильтр настройки

Параметры дискретизации DSD Четыре частоты дискретизации, соответствующие DSD64 DSD128 DSD256 DSD512, установленные K port K4 K5

Добавлена мягкая Бесшумная функция, что лучше, чем аппаратное отключение при помощи реле или транзисторов. Он может использоваться с итальянским интерфейс для того чтобы достигнуть полного DSD-свободное переключение и других переключение операций. Изменение некоторых функций K-port (подробнее см. Информацию о K-портах ниже). Благодаря итальянскому интерфейсу, он может прекрасно осуществлять автоматическое переключение частоты дискретизации PCM/DSD и изменение DSD без шума! Автоматический дискретизации DSD, используйте мягкий бесшумный метод с итальянским интерфейсом Порт K5 K No. 5, я подключен к итальянскому интерфейсу, 18 футов Порт K4 K No. 4, I подключается к итальянскому интерфейсу, 17 футов Порт K7 K No. 7 I подключается к итальянскому интерфейсу, 11 футов Все три булавки должны быть подключены к строке с надписью I на K-порте! Рекомендуется использовать его с итальянским интерфейсом для достижения режима DSD без шума Настройки режима воспроизведения DSD, нормальный путь (нормальный режим) или обход громкости (режим Bypass управления громкостью) Настройка K port number 6 (K6): K6 устанавливает режим воспроизведения DSD: Отключение-это нормальный путь (то есть нормальный режим), короткое замыкание-это обход громкости (режим Bypass управления громкостью). На самом деле, режим работы двух режимов-это режим работы чистого DSD, но нормальный путь (нормальный режим) может управлять внутренним напряжением Vref или усилением внутренней цепи усилителя для достижения контроля громкости, и Bypass громкости (обход управления громкостью) отключает функцию контроля громкости. Некоторые люди полагают, что нормальный путь (нормальный режим) Преобразует в PCM, на самом деле нет конверсии, до тех пор, пока выходной штифт чипа DAC измеряется осциллографом, можно определить, работает ли ЦАП в режиме DSD или в режиме PCM (Выход в режиме DSD-это PWM импульсный сигнал с шириной модуляции, режим PCM-это сигнал прямого напряжения на выходе). 4. Настройка звука по: (рекомендуется мягкая функция отключения звука, не рекомендуется отключение аппаратного обеспечения) Установка через порт K (k7): Короткое замыкание K7, чтобы играть нормально, отсоедините K7 до выключения звука, вы также можете управлять бесшумным, вставляя высокие и низкие уровни в K7, способ подключения заключается в том, чтобы включить внешний бесшумный кабель высокого и низкого уровня в порт K7 (Подключите порт K к букве I) на K7 ряда, То есть шпильки на внутренней стороне платы) вход переменного тока высокого уровня (3,3 V) сигнала, чтобы отключить звук, и вход низкий уровень (0В или подключения к заземлению, что означает G, соответствующий K7) для нормального воспроизведения! Когда внешняя плата K7 не требуется, ее можно короткое замыкание для нормального звучания, а плата K7 может быть отключена от звука. Пять, режим DSD/PCM Устанавливается через порт K 8 (K8): K8 имеет короткую схему для режима PCM, а не короткую схему для режима DSD! DSD/PCM также может быть установлен через pin 1 интерфейса I2S. Низкий Уровень входного сигнала интерфейса I2S-режим PCM, а высокий уровень входного сигнала интерфейса I2S-режим DSD. PS: при использовании разъема I2S 1 для переключения PCM/DSD, порт K 8 должен быть отключен. При использовании K порта 8 для переключения PCM/DSD, интерфейс I2S 1 pin должен быть отключен, в противном случае Внешний источник сигнала может быть поврежден! 6. Установка аппаратного отключения (не рекомендуется использовать режим отключения звука, добавлена мягкая Бесшумная функция, для лучшего эффекта рекомендуется мягкий звук) Бесшумный: нормально играть, когда бесшумный штифт подключен к низком уровне, и бесшумный при подключении к высокому уровню. Когда бесшумный штифт подключен к выходному сигналу отключения звука в итальянском интерфейсе, он не может достичь шума в режиме DSD! (Другие устройства не протестировали эту функцию временным образом) Семь, с итальянским интерфейсом (автоматическая частота дискретизации и изменение DSD без шума, новейший способ мягкого беззвучного подключения) Порт K5 K No. 5, я подключен к итальянскому интерфейсу, 18 футов Порт K4 K No. 4, I подключается к итальянскому интерфейсу, 17 футов Порт K7 K No. 7 I подключается к итальянскому интерфейсу, 11 футов Разрешение интерфейса I2S: 1 DSDON; 2 GND; 3 DATA/DSDL; 4 BCK/DCLK; 5 MCLK; 6 LRCK/DSDR Обратите внимание: Если сигнал не содержит DSDON, вы можете оставить его, а затем настроить режим DSD или PCM через порт K 8! Электрические характеристики: 4497 Размер печатной платы: 10*10 см Размер платы для преобразования: 4,8x4,8 см Источник питания 4497: аналоговый источник питания, двойной 15 в пост. Тока (обратите внимание, что двойной 15 в пост. Тока на входе, неправильное подключение переменного тока или неправильная серия проводов вызовет постоянное повреждение цепи!), цифровой источник питания переменного тока 9 В (здесь может быть переменный или постоянный ток!). Сбалансированная до одноконтурной платы конверсии выходная мощность от 4497 выход! УсловиемИем: 1 *  "Сделай сам" ЦАП  (Требуется Сварка самостоятельно)

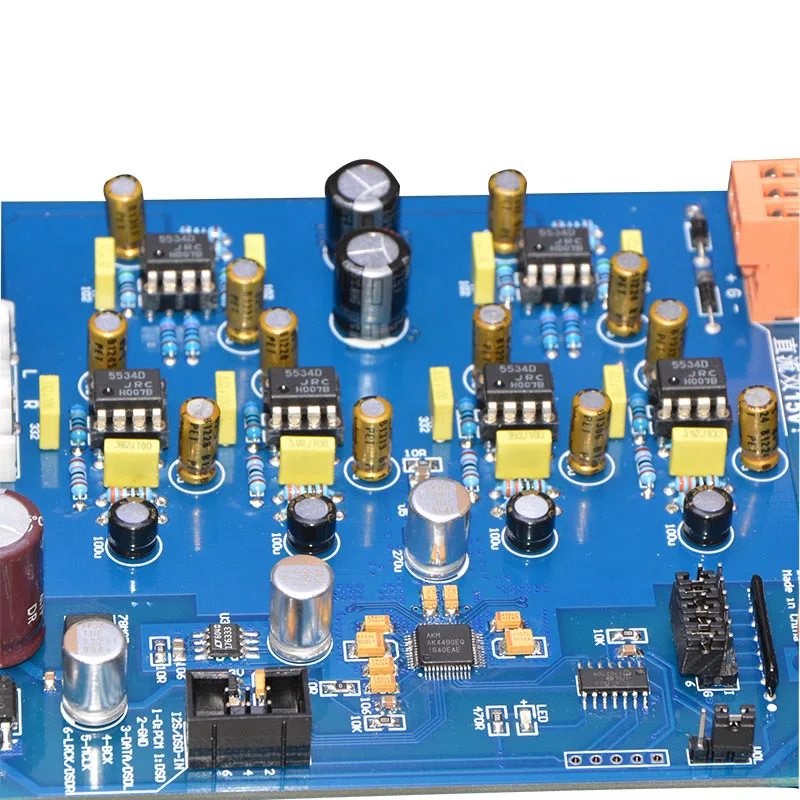

Описание: Регулятор громкости (порт VOL) на плате использует потенциометр, но это действительно не потенциометр для контроля громкости, но микрокомпьютер с одним чипом читает соотношение напряжения среднего штифта потенциометра (в % от напряжения VCC до GND), И затем передает мягкий контроль записей во внутренний регистр DAC, чтобы обеспечить контроль громкости, до тех пор, пока потенциометр находится в хорошем контакт, качество потенциометр никак не влияет на качество звука. Аналоговой части материнской платы использует официально оценены версия ЛПФ короткого замыкания. Следующим образом.
