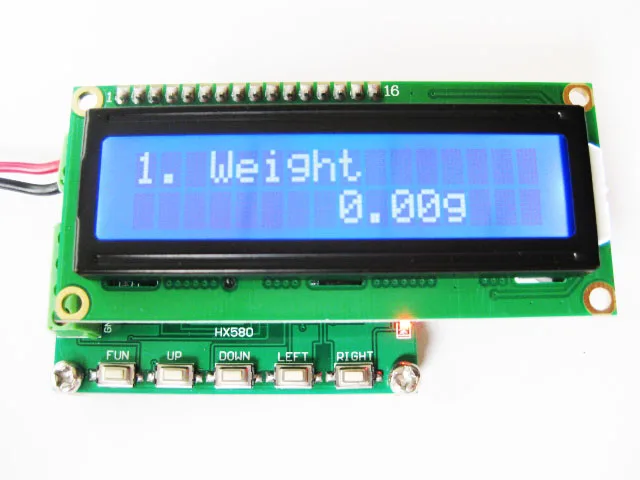

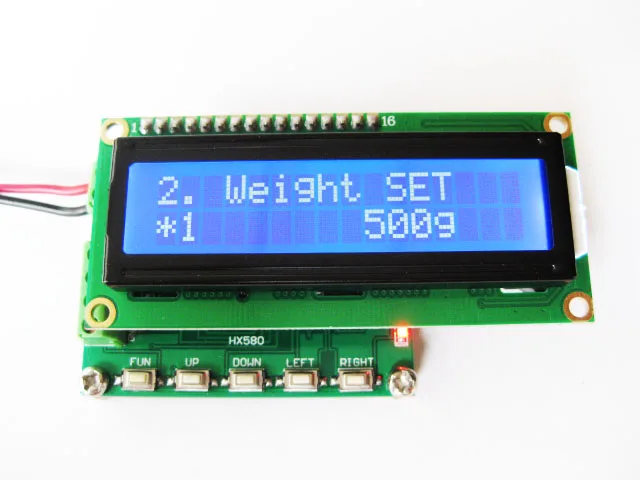

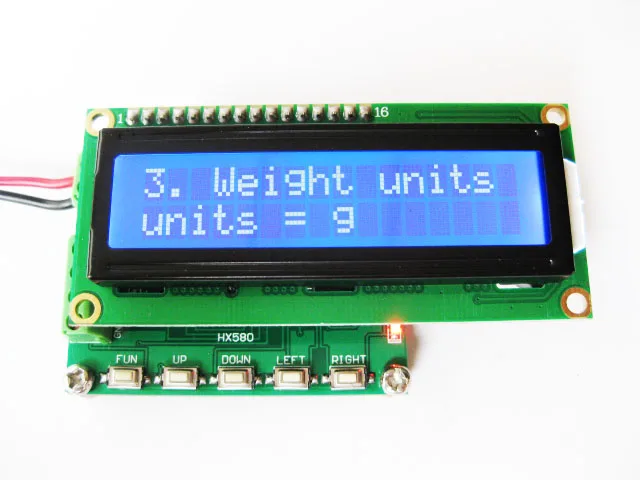

Бесплатная доставка HX560 датчик взвешивания дисплей инструмент интеллектуальный

HX560 прибор для взвешивания сенсоров 1. Краткое описание: HX560-это электронный масштабный инструмент. Его принцип работы заключается в преобразовании измеренных изменений в значения сопротивления, а затем преобразовании цепи в электрические сигналы. Инструмент имеет преимущества простой структуры, удобной работы, стабильной работы, надежности, высокой чувствительности и быстрой скорости измерения. Две. Применение: Широко используется во многих областях, таких как авиация, техника, электричество, химическая техника, архитектура, медицина и т. д., для измерения силы, давления, смещения, напряжения, крутящего момента и ускорения. Три. Описание технических параметров: ПРИМЕЧАНИЯ по параметрам проекта серийного номера 1 дифференциальное входное напряжение + 20 мВ полномасштабное дифференциальное входное напряжение + 20 мВ 2 точность данных 24 бит 24 бит A/D чип конвертера. 3 Частота обновления 80 Гц частота обновления данных 4 рабочее напряжение 7 ~ 12 В постоянного тока 5 рабочих тока <50 мА 6 рабочих температур-40 с ~ 65 градусов по Цельсию 7 Температура хранения-40 с ~ 65 градусов по Цельсию 8 размер 56*45*10 мм Длина X Ширина X высота Четыре. Описание интерфейса и работы: (1) Весы электронных весов: мг (мг); Г (г); Кг (кг); T (T); (2) Описание ключа: Развлечения: функциональная клавиша; Вверх: последняя страница; Вниз: Следующая страница; Длина: самоклавиша; Слева: клавиша автоматического уменьшения; 4,1. Дисплей данные о весе указаны Интерфейс дисплей: Первая линия «1. Вес» Вторая линия «*****.** g» При установке калибровочного веса и калибровочного блока калибровка может быть завершена на этом интерфейсе. Операция нулевой калибровки: (FUN: функциональная клавиша) + (ROGHT: self key) два нажатия кнопки в то же время, появится строка «нулевая калибровка». Операция калибровки кода: (FUN: функциональная клавиша) + (слева: клавиша автоматического уменьшения) нажмите две кнопки одновременно, отобразит строку «весовой Калибр». Примечание: Нулевая Калибровка: электронные весы не измеряют данные перед взвешиванием. Калибровка кода: после того, как электронные весы будут включены в код, данные, измеренные, должны быть записаны в весах и единицах весов. Единица калибровки электронных весов-мг (мг); Г (г); Кг (кг); T (T); 4,2. Установите значение веса кода Интерфейс дисплей: Первая линия "2. Набор веса" Вторая линия "* 1 ***** g" Клавиша: Развлечения: функциональная клавиша; ROGHT: самодобавляемый ключ; Слева: саморегулирующийся ключ; 4,3. Установите единицу веса кода Интерфейс дисплей: Первая линия "3. Вес единиц" Вторая линия "units = g" Клавиша: ROGHT: самодобавляемый ключ; Слева: саморегулирующийся ключ; 4,4. Отображение значения ADC электронного вызываемого датчика Интерфейс дисплей: Первая линия "4. Вес ADC" Вторая линия "ADC = *" Пять. Соединение P1 соединение Разрешение: Символическое значение 1 VDD модуль питания катода (7V ~ 12V) Мощность отрицательного полюса 2 GND модуля Определение подключения P2: электронное соединение с датчиком Символическое значение 1 AVDD электронный масштаб мощности катода (обычно красный) 2 I + электронные весы на фазовом входе (обычно зеленый) 3 I-Электронная шкала обратного фазового ввода (обычно белый) 4 GND электронные весы питания отрицательный электрод (обычно черный) 5,2. Применение процесс: Пожалуйста, прочитайте инструкции перед использованием: Пожалуйста, сделайте верные шаги, в противном случае это совершит ошибку. 1. Первый датчик подключения, пожалуйста, сначала калибровка нулевой точки. 2. Затем загрузите код, введите вес, выберите блок веса и нажмите кнопку калибровки веса. Примечание: дисплей имеет подсветку, стандартный интерфейс LCD1602.
