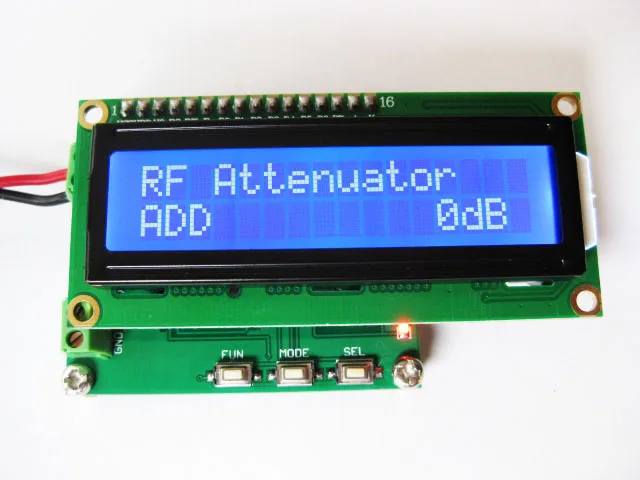

Счетчик мощности HP350 RF 0 500 МГц 80 ~ 10 дБм может установить датчик Значения затухания

1. Краткое описание: HP350-это радиочастотный силовой инструмент, который имеет преимущества простой структуры, удобного использования, стабильной производительности, надежной производительности, высокой чувствительности и быстрой скорости измерения. Две. Применение: Измерение мощности радиочастоты; Инструмент для калибровки; Три. Описание технических параметров: ПРИМЕЧАНИЯ по параметрам проекта серийного номера 1 Измерительный диапазон мощности-от 80 до + 10 дБм (внешний радиочастотный аттенюатор может быть расширен до 100 дБм). 2 измерения мощности Разрешение 0,1 дБм 3 диапазон измерения частоты 0 ~ 500 МГц 4 измерительная мощность 1нвт ~ 2 Вт 5 Рабочее напряжение 7 ~ 12 В постоянного тока 6 рабочих тока <50 мА 7 Рабочая температура-40 с ~ 65 градусов по Цельсию 8 Температура хранения-40 с ~ 65 градусов по Цельсию 9 Размер 55*45*10 мм Длина X Ширина X высота Четыре. Описание интерфейса и работы: (1) Описание устройства: дБм; (2) Описание ключа: FUN: функциональная клавиша; Режим: Настройка интерфейса; SEL: самостоятельное добавление ключа или клавиша самостоятельного уменьшения; 4,1. Дисплей данных измерений Интерфейс дисплей: Первая линия "RF-POW-80,3 дБм" Вторая линия "20uV 0nW" Примечание: значение сигнала дБм, входное напряжение и входная мощность соответственно. 4,2. Настройка Значения затухания радиочастоты Интерфейс дисплей: Первая линия "RF аттенюатор" Вторая линия "SUB 000dB" Клавиша: FUN: функциональные клавиши; (выберите сложение и направление вычитания) показывают, что SUB уменьшен, и добавляется. (нажмите кнопку FUN, чтобы сохранить значение set dB) SEL: самодобавляется или саморегулируется. Примечание: различные радиочастотные силовые аттенюаторы внешне подключены, и соответствующий коэффициент затухания установлен для считывания правильных параметров мощности. Пять. Соединение P1 соединение Разрешение: Символическое значение 1 VDD модуль питания катода (7V ~ 12V) Мощность отрицательного полюса 2 GND модуля P2 соединение Разрешение: Символическое значение 1 FX неиспользованный 2 ВЧ радиочастотный вход сигнала 3 GND блок питания отрицательный полюс Примечание: Во-первых, дБ является чистым счетным блоком: для мощности, дБ = 10 * lg (a/B). Для напряжения или тока, дБ = 20 * lg (A/B). Значение дБ является просто самым простым, что является кратким представлением большого числа (за длинной ниткой 0) или очень маленьким (перед длинной ниткой 0). Например: X = 1000000000000000 (всего 15 0) Может быть выражена как: 10lgX = 150 дБ X = 0,000000000000001 Может быть выражена как: 10lgX =-150 дБ DBm определяет miliwatt (НДС). 0 дБм = 1 мВт; DBw определяет ватт. 0 dBW = 10lg1 W = 10lg1000 Mw = 30 dBm. ДБ всегда определяет блоки питания по умолчанию, принимая 10lg в качестве основы. Конечно, сила сигнала (амплитуда) может быть использована для описания работы и мощности в некоторых случаях, и 20lg используется для этой цели. Будь то контроль или обработка сигнала. Например, иногда вы можете увидеть выражение dBmV.
